Електромагнітний замок: установка і настройка

Облаштовуючи своє житло, кожен господар домагається не тільки краси, але і надійності. В першу чергу мова йде про замки. Їх досить велика кількість, різних за ціною, можливостями і характеристиками. Окреме місце серед них займає електромагнітний замок.

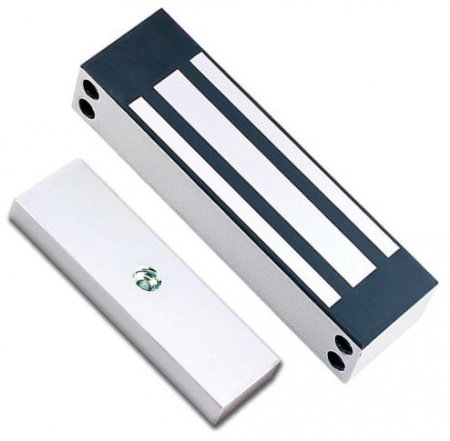

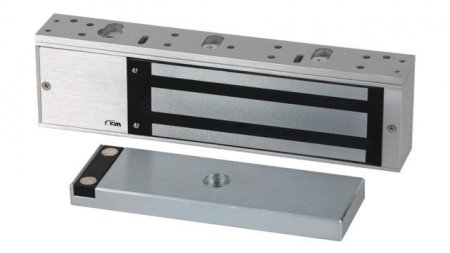

Пристрій

Конструкція даного елемента нескладна. В основі лежить сердечник в обмотці. Він розташований в спеціальному корпусі. Сердечник виготовляють з листів електротехнічної сталі. Застосування даного матеріалу зумовлено низьким намагніченим ефектом. А щоб знизити залишкове напруга, досить застосувати спеціальний лакофарбовий складу. Найчастіше конструкція являє собою невеликі пластини, які скріплені зварюванням і утворюють букву «Ш». Обмотка – це котушка з численними витками мідного дроту, покритого емаллю. Корпусом служить сталь або алюміній. Використовувати пластик допускається, але це знижує міцність конструкції та її надійність.

Принцип роботи

Механізм починає функціонувати, коли активуються магнітні елементи. Це відбувається під час подачі напруги на корпус і обмотку через сердечник. Достатньо всього 5 Вт напруги, щоб зчепилися двері вагою до 150 кг. Включення і виключення замку утворює коливальний контур, що впливає на нього змінним струмом. Зарядка йде допомогою конденсатора через обмотку, у результаті чого змінюється магнітна полярність. Залишковий струм йде на перемагничивание. Трапляється, що конденсатор виходить з ладу. Тоді двері відкривається зі значним зусиллям. Усунути це можна лише заміною деталі, при цьому встановити її потрібно паралельно клем.

Види

Розрізняють електромагнітні замки за типом замикаючого пристрою:

Утримують.

Зсувні.

В сдвиговом пристрої магніт фіксується язичком замку, тому такі конструкції підлягають врізку в двері або хвіртку. У утримуючих варіанті магніт тримає стулки, що відкриваються. По всьому периметру отвору допускається встановити кілька таких елементів.

Інструменти для монтажу

Установка електромагнітного замку - справа нескладна, тому може бути проведена і власними силами. Для цього знадобляться наступні інструменти:

Олівець, щоб завдати необхідні мітки для установки.

Дриль. Якщо проводиться монтаж врізний конструкції, то під неї необхідно просвердлити отвори для кріпильних болтів.

Шуруповерт або викрутка.

Молоток та стамеска.

Будівельний рівень і рулетка.

Початок монтажу

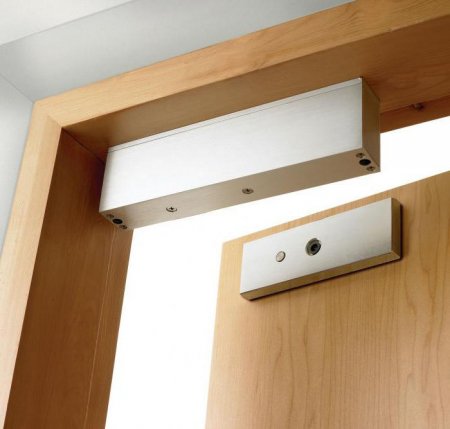

Установка електромагнітного замка на двері починається з розмітки у місці монтажу. Воно може бути як горизонтальним, так і вертикальним. Головне - дотриматися умова відступу від петель двері. Визначити місце для відповідь пластини можна з допомогою накладення основного пристрою до полотна. Далі розміщується її трафарет. Потім проводиться розмітка деталей кріплення. Після цього виконують висвердлювання отворів, попередньо перевіривши діаметр свердла. Пластина закріплюється шайбами. На гвинти накручують по дві гайки: на бік, де одвірок – спочатку сталевий, а вже після гумова. Це дозволить конструкції безперешкодно коливатися, забезпечуючи при цьому хороше прилягання сердечника.
Визначити місце розташування куточка пластини можна притисканням основної частини замку. Далі пластину зміщують в потрібну сторону за допомогою шестикутника. Кріпильний болт при цьому послабляють, щоб перевірити, чи правильно проведена установка дверного електромагнітного замку. Обов'язковою умовою правильного функціонування запірного елемента є паралельна установка пластини до основи.

Види установки

Установка електромагнітного замку своїми руками залежить від типу дверей:

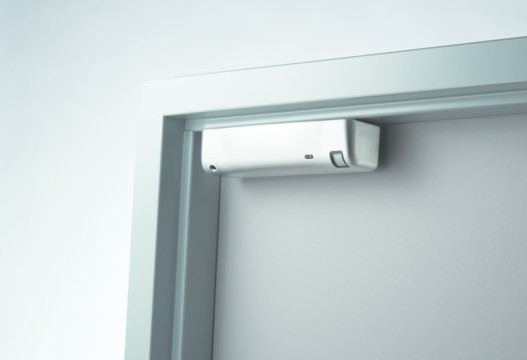

Монтаж проводиться зверху внутрішньої частини біля одвірка, а сердечник при цьому розміщується по центру. Другий елемент розташовують на протилежній стороні. Додаткового виду кріплення не потрібні.

У двері скляного виду монтаж виконують, роблячи внутрішнє пристрій контактів, а замість пластини із сталі використовується куточок. Двері при цьому відкривається всередину кімнати.

Електромагнітний замок, встановлення якого проводиться на двері з вузьким косяком, додатково забезпечується куточками. Вони допомагають розширити площу монтажу.

Коли потрібно, щоб двері відкривалися в бік замку, його контактна майданчик і пластина закріплюються у вертикальному положенні за допомогою кутиків.

Подальший монтаж

Після того, як намічені лінії розмітки майбутнього замку, висвердлюють отвори. Далі в місці установки необхідно зробити нішу. Здійснюється це за допомогою молока і стамески. Установка електромагнітного замку на металеві двері здійснюється ще на етапі виготовлення дверей. Але якщо ж це відбувається в процесі її експлуатації, то для виготовлення ніші знімають частину обшивки. У нішу встановлюють корпус замка, після чого закріплюють. Планка відповідної дії встановлюється за таким же принципом.

Додаткове обладнання

Електромагнітний замок, встановлення основних елементів якого завершена, вимагає монтажу додаткового обладнання. Їм може бути контролер, кнопка входу або блок живлення. Дані елементи встановлюють всередині приміщення, а ось зовні монтується зчитувач. Додаткові пристрої кріпляться до стіни, прилеглої до дверей, але не до її полотну.
Для самостійного кріплення цих елементів потрібно:

зробити розмітку в обраному місці;

зробити отвори під кріплення;

зробити установку і фіксацію приладів.

Підключення

Підключити електромагнітний замок, встановлення якого була вироблена самостійно, також нескладно. Для цього потрібна схема, яка додається до комплекту замку, та мінімальні навички роботи з електрикою. Головним елементом в роботі замку є контролер. До нього підключаються всі інші складові. Підключення повинно здійснюватися ізольованими проводами двожильного типу з перерізом не менше 05 мм. Щоб дроти не псували інтер'єр, їх можна заховати в стіни або в спеціальному коробі.

Підключення відеодомофона

Відеодомофон підключається до замку, як і інші елементи, через контролер. При цьому вже використовується чотирижильний кабель. При підключенні відеодомофона слід дотримуватись таких кроків:

Панель зв'язку, розташована за межами приміщення, і пристрій повинні бути з'єднані. Часто панель зв'язку і зчитувач розташовують в одному місці.

Провести підключення живлення від домофона до контролера.

Додатково з'єднати замок і контролер, щоб дозволити запирающему механізму відкриватися за допомогою відеодомофона.

Провести підключення панелі для виклику до контролера.

Можливості управління замком

Все управління електромагнітним замком здійснюється за допомогою контролера. Той, у свою чергу, володіє наступними функціями:

передача сигналу відкриття замку;

подачі живлення для фіксування замикаючого механізму;

кодування ключів.

Вже перед початком використання замку необхідно налаштувати всі ключі. Це здійснюється наступним чином:

При першому підключенні ключ, що йде в комплекті, підносять до контролера.

Контролер повинен бути переведений в режим запису допомогою джампера.

Після цього інші ключі піднімаються до зчитувача і програмуються.

Контролер необхідно перевести в режим роботи.

Коли всі ключі підготовлені, замок автоматично заблокується, а відкрити його можна одним з готових комплектів ключів.

Замок на хвіртку

Установка електромагнітного замку на хвіртку може бути здійснена самостійно. Для цього буде потрібно той же набір інструментів, що і для монтажу на двері. Послідовність дій наступна:

У металевій рамі хвіртки просверліваются отвори, меншого діаметру, ніж саморізи.

Кріплення замка здійснюється саморізами.

Закріплюється відповідна планка на стулці хвіртки.

Дроти від зчитувального пристрою пропускають по далекому корпусу хвіртки, при цьому пристрій закріплюють на паркані або стулці хвіртки.

Контролер встановлюється на зручній відстані та в місці, щоб зручно було надалі робити з нього зчитування ключів.

З внутрішньої сторони хвіртки встановлюється кнопка відкривання.

Після цих маніпуляцій необхідно підключити електромагнітний замок, встановлення якого була проведена на хвіртку паркану. Дроти підключаються до пристрою, що зчитує і клем. Протягом всієї проводки її необхідно укрити в спеціальний пластиковий лоток, який захистить від вологи та інших погодних умов. Після успішного програмування можна приступати до експлуатації. Отже, ми з'ясували, як зробити установку електромагнітного замку своїми руками.
