Габарит - що таке? Розміри предмета, будови, устаткування. Негабаритний вантаж

Часто по залізниці або на автопоїзді транспортуються вантажі, розміри яких виходять за стандартні рамки. Вони називаються негабаритними, вимагають спеціального маркування, фіксації і укладання при навантаженні. Габарит - що таке і для чого він потрібен? Існує кілька основних видів габаритів, які служать для обчислення типу того чи іншого вантажу, обладнання, а також дозволяють врахувати маршрути проїзду на проблемних ділянках.

Залізничні габарити

Враховуючи, що поїзди їдуть по строго фіксованому напрямку і не можуть згорнути, щоб обігнути несподівану перешкоду, існують певні габарити, що відносяться до будівель, вантажів та рухомого складу, які мають чіткі та фіксовані розміри.

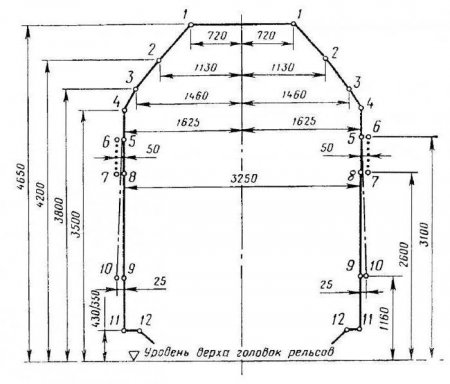

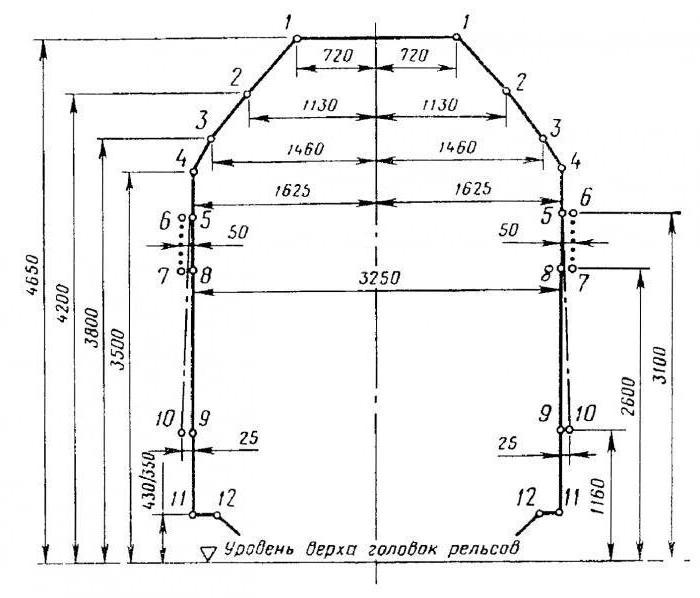

Перпендикулярний по відношенню до осі шляху абрис, в якому повинен міститися стоїть на прямому шляху залізничний склад, без виходу частин за межі цього контуру, незалежно від завантаженості, називається габаритом рухомого складу. Дані розміри відносяться до вагонів і платформ, які звертаються на всіх видах шляхів загального призначення залізниць Росії і можуть експлуатуватися виключно на лініях, де пристрої та будівлі відповідають вимогам, що входять у габарит будови.

Наближення будівель

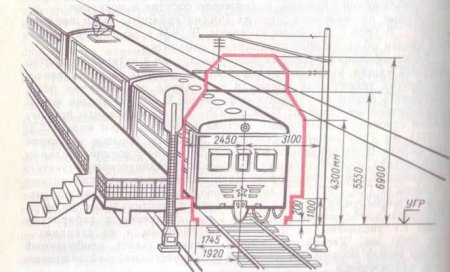

Габарит - що таке по відношенню до наближення будівель на ж/д? Максимальний поперечний контур, всередину якого, крім поїздів та іншого рухомого складу, не повинні заходити інші елементи пристроїв і споруд, – це і є габарит наближення будівель. Виключені з цього переліку лише частини, безпосередньо пов'язані із залізничним складом (забезпечують його експлуатацію). До них відносяться:

Горочные сповільнювачі для вагонів.

Контактна мережа.

Пристрої СЦБ та зв'язку.

Розміщення цих пристроїв всередині габаритного простору має бути скоординовано елементами, що взаємодіють безпосередньо з ними. Держстандарт передбачає два види габаритів наближення будівель: «С» і «Сп».

Вантажі та обладнання (розміри)

Габарити і розміри вантажів регулюються габаритом навантаження. Він являє собою максимальний поперечний контур, в якому має розміщуватися вантаж, без виходу будь-яких частин за межі встановлених норм. Даний показник наближається до аналогічного показника рухомого складу, але має великі допуски по ширині на 15 см (340 замість 325). Продукція і товари, які розмістити згідно з габаритом навантаження не виходить, відносяться до негабаритним елементів. Їх перевезення здійснюється в порядку, передбаченому управлінням РЖД. Щоб контролювати правильність розміщення транспортуються об'єктів в місцях масового навантаження (на під'їзних коліях, у морських портах, на перевантажувальних пунктах), монтуються габаритні ворота, які контролюють свободу проходження завантаженого транспортного складу.

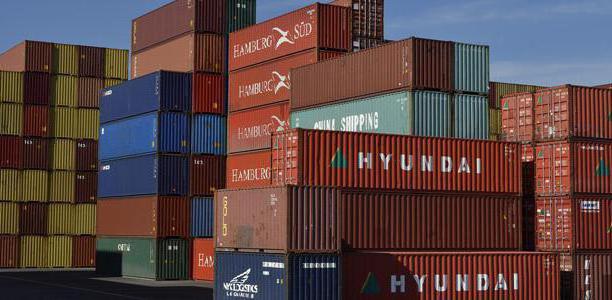

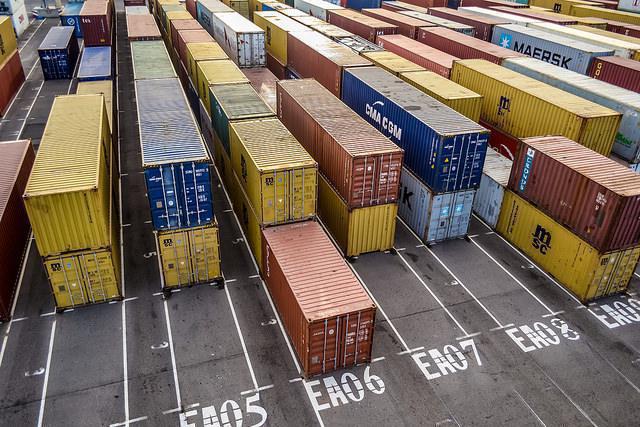

Габарити контейнерів

Для забезпечення безпеки, ефективності і максимальної продуктивності робіт при проведенні вантажно-розвантажувальних і транспортних робіт, всі контейнери мають певні фіксовані розміри, в залежності від типу. Нижче представлені габарити контейнерів, які найчастіше використовуються при перевезенні вантажів.
Стандартна двадцатифутовая модифікація:

Зовнішня довжина/висота/ширина – 6096/2591/2370 (мм).

Аналогічні внутрішні показники – 5935/2383/2335 (мм).

Максимальна вага (з тарою) – 24 тонни.

Гранична завантаження – 2192 т.

Обсяг – 339 куб. м.

Сорокафутовый рефрижератор-контейнер:

Зовнішня довжина/висота/ширина – 12192/2591/2438 (мм).

Аналогічні внутрішні габарити – 11555/2280/2286 (мм).

Маса брутто (максимальна) – 3048 т.

Тара (вага) – 437 т.

Гранична завантаження – 2611 т.

Вимоги та розміри, що пред'являються до негабаритним вантажів

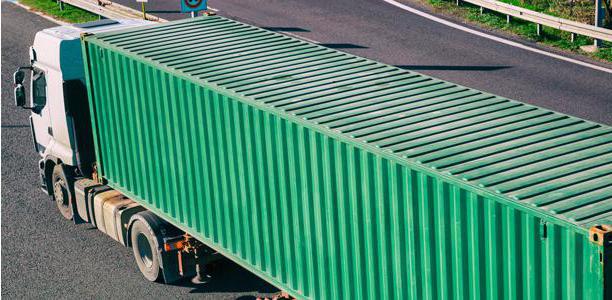

Негабаритний вантаж – це транспортується продукція, розмір якої виходить за межі норм, установлених відповідними пунктами правил перевезень, а також технічними показниками транспортного засобу (ТЗ). Подібні товари не призначені для перевезень на звичайних вантажних машинах або вагонах. Як свідчать правила дорожнього руху, негабаритний вантаж повинен перевозитися транспортом, габаритні розміри якого мають такі показники:

По ширині (мм) – 2500.

По довжині (мм) – 20000.

По висоті від рівня дороги – 4000 м.

Якщо габарити, розміри вантажу більше чотирьох метрів у ширину, його обов'язково потрібно транспортувати під наглядом і в супроводі працівників Державтоінспекції. Обмеження функціоналу ТЗ в плані місткості:

Висота – 2500 мм.

Довжина - 13600 мм.

Ширина - 2500 мм.

У разі перевищення хоча б одного показника, продукція зараховується до негабаритного вантажу. Розміри при цьому впливають на вартість транспортування.

Особливості

Знаючи поняття "габарит", що це таке та в чому його особливості, набагато простіше зорієнтуватися в оптимальному виборі транспортування вантажу. Перевозити товар, що має розміри вище нормативних показників, що не завжди прийнятно. Слід врахувати всі плюси і мінуси. До достоїнств відноситься наступне:

Гарантії перевізника про збереження продукції та забезпечення безпеки руху.

Можливість використання різного виду транспорту, в залежності від характеристик вантажу.

Як варінт може експлуатуватися залізничний рухомий склад.

Серед недоліків є такі аспекти:

Складність монтажу та укладання вантажу, розміри якої не дають можливості оптимально помістити його на транспортній платформі.

Необхідність узгодження таких перевезень з Федеральною службою автоперевезень.

Висока вартість.

Способи транспортування

Габарити обладнання або інших вантажів, які перевищують нормативні розміри, вимагають індивідуального підходу до їх перевезення в кожному конкретному випадку. Якщо у товару надмірно велика маса, то доречно використовувати платформи з належним показником вантажопідйомності і максимально можливим числом осей, які служать для запобігання деформації дорожнього полотна і забезпечують розподіл ваги по всій вантажний площині. Перевезення негабаритного вантажу може здійснюватися спецтранспортом (поромами, баржами, перевалочними судами, сідельними тягачами підвищеної потужності, спеціальним залізничним рухомим складом).

Висновок

У перевезенні вантажів дуже важливо враховувати будь габарит. Що таке він собою являє, було розглянуто вище. Коротко можна підсумувати, що стандартний розмір є орієнтиром, перевищення якого вимагає іншого підходу до перевезення товару, з урахуванням його ширини, довжини, висоти і ваги. Ці ж параметри переважно впливають і на вибір транспортного засобу, яким буде здійснюватися транспортування. При цьому ТЗ повинні обладнуватися спеціальними знаками і табличками, попереджувальними про негабаритному вантаж.
