Врізання в трубопровід: основні способи та вимоги безпеки

Додано: 06.12.16
Автор: admin
Рубрика: Дім
Майже кожен майстер стикався з необхідністю врізки в магістраль. Технологія робіт при цьому буде залежати від того, який матеріал трубопроводу використовується. Комунальні системи сьогодні збираються з чавунних, оцинкованих і полімерних труб, але для повноти інформації слід розглянути відразу всі технології. Отже, почнемо опис кожного способу окремо.

Врізка з використанням полімерної арматури

Врізання в трубопровід з полімерів буде здійснюватися за певною технологією. На першому етапі необхідно досягти магістралі, викопавши котлован квадратної форми. Його розміри повинні скласти 15x15 м. Земляні роботи на початковому етапі здійснюються за допомогою спеціальної техніки. Але як тільки буде досягнута система трубопроводів металевої стрічки, яка знаходиться у верхній частині магістралі, слід задіяти лопату, щоб подолати решту 40 див.

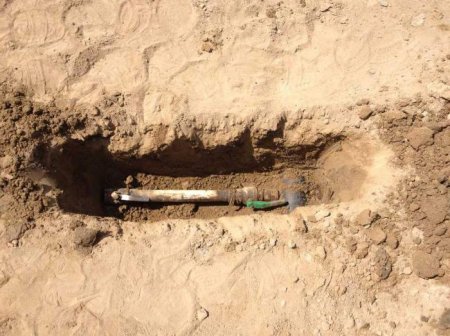

Після того як ви побачите трубу, можна переходити до риття траншеї до будівлі. Закінчивши з цим, слід починати облаштовувати відвід. Для цього використовуються спеціальні хомути, які ще називаються седелками. Ці елементи є розбірними і застосовуються для врізання в систему водопроводу. Їх можна порівняти з трійниками, прямоточні патрубки яких мають дві частини. На пластикові вироби можна встановлювати одинарні хомути та обойми. Однак найбільш підходящим варіантом стануть седелкі, адже електрозварювальної хомут є розбірним.
Врізання в трубопровід: основні способи та вимоги безпеки
Коли здійснюється врізання в трубопровід за такою технологією, хомут необхідно встановити над точкою врізання і з'єднати з допомогою електросварного апарату. Як тільки ці роботи будуть виконані, сіделко слід вставити в тіло труби, що буде забезпечувати надійність з'єднання і високу герметичність.


Методика проведення робіт

На наступному етапі необхідно просвердлити трубу, використовуючи коронку або звичайне свердло. Діаметр інструменту повинен бути менше порівняно з даним параметром, властивим верхньому патрубку седелкі. Свердло необхідно ввести в патрубок крізь запірний вентиль, який перекриває труби. Свердління проводиться з використанням особливої насадки, яка гарантує герметичність стику. Деякі моделі трубопроводів передбачають вбудовування коронки фрези в відводи. Її слід обертати за допомогою роздвоєного ключа. На заключному етапі потрібно буде завести трубу в траншею, з'єднавши вентилем. При цьому використовується обтискна муфта.

Рекомендації спеціаліста

Коли здійснюється врізання в трубопровід за вищеописаною технологією, на місці установки можна розташувати оглядовий колодязь. Для цього дно котловану поглиблюється, на нього засипається пісок і гравій, а після встановлюються кільця, перше з яких буде мати отвір для труб. Подушка при бажанні зміцнюється заливкою з бетону, товщина якої повинна скласти 10 см. Для цього потрібно застосувати марку М-150 або М-200. Важливо вивести на нульовий рівень грунту оголовок колодязя з люком. Подібна конструкція полегшує ремонт системи водопроводу. У споживача з'явиться можливість перекривати систему, використовуючи центральний вентиль.

Врізка в чавунну трубу

Коли перед вами каналізаційна труба чавунна, врізка в неї здійснюється за іншою технологією. Це пояснюється тим, що металеві вироби твердіше полімерних, але пластичність матеріалу не настільки висока. Це вказує на те, що чавун може просто луснути.
Врізання в трубопровід: основні способи та вимоги безпеки
Тому при врізанні трубу необхідно відкопати і очистити від іржі в тому місці, де будуть здійснюватися роботи. Верхній шар ущільненого чавуну потрібно зрізати за допомогою кутошліфувальною машини в тому місці, де ви будете впроваджуватися. На трубу встановлюється седелка, а гумовий ущільнювач розташовується між хомутом і арматурою. Стик повинен бути герметизований.

Технологія проведення робіт

Коли перед вами каналізаційна труба чавунна, на наступному етапі необхідно зафіксувати запірний вентиль до фланцевим відведення седелкі. Крізь перший і належить заводити коронку. Чавунна труба просвердлюється, при цьому потрібно буде охолоджувати місце проведення робіт і змінювати час від часу вийшли з ладу коронки. При цьому потрібно використовувати особливий ріжучий інструмент, який володіє твердосплавними пластинами. За допомогою іншого обладнання розрізати матеріал буде неможливо. На заключному етапі коронка витягується, потік води перекривається, а установка зовнішньої гілки виконується за стандартними правилами.

Установка оглядового колодязя в місці врізки

Коли здійснюється врізання в трубопровід, можна встановити оглядовий колодязь. Ця дія є бажаним, але його можна виключити. Сталеві вироби з кільцевої жорсткості нітрохи не поступаються чавунної арматури, однак вони більш пластичні в порівнянні з чавуном. Це пояснює можливість використання оригінальної технології, коли відбувається врізання в сталеву трубу. Методика схожа з тією, де використовуються полімерні вироби.
Врізання в трубопровід: основні способи та вимоги безпеки
Облаштування врізки в сталевий трубопровід здійснюється за певною технологією. Трубу необхідно розчистити, звільнити від іржі і підготувати до робіт. На виріб наварюється фланцевий різьбовий патрубок, який виконується з магістральної арматури. Для патрубка допустимо використання будь-якого виду трубного прокату, головне, щоб в основі лежала конструкційна сталь.

Важливо пам'ятати

Коли здійснюється врізання в трубу водопроводу, після формування шва його слід перевірити на міцність. Зсередини поверхню промащується гасом, а зовні місця потрібно позначити крейдою. На зовнішній поверхні з'являться масляні плями, які і будуть говорити про дефекти стику.

Особливості проведення робіт

Як тільки ви здійснили всі роботи, які були описані вище, різьбовий або фланцевий вентиль можна зміцнити до патрубка. Труба просвердлюється крізь вентиль, а верхні шари можуть бути подолані електричним дрилем. Останні міліметри ви можете просвердлити вручну. За вентилем встановлюється гілка зовнішньої системи водопроводу, яку заводять в будинок по відкритій траншеї.
Врізання в трубопровід: основні способи та вимоги безпеки
Коли здійснюється врізання в трубу водопроводу, ухил зовнішньої гілки патрубка седелкі повинен бути рівний 2°, а направити його необхідно до будинку. Як тільки зовнішню гілку вдасться зібрати, її варто перевірити на герметичність. Траншею необхідно закопати в тому місці, де була здійснена врізання до будинку, проте робити це можна лише після завершення перевірки герметичності.

Врізка в газопровід

Газопровід являє собою споруду, за якою реалізується транспортування газу. У залежності від призначення вона може подаватися під різним тиском. Наприклад, якщо мова йде про магістральних трубопроводах, то в них тиск досить високий, тоді як у розподільних системах воно може змінюватися. Врізка в газопровід без зупинки роботи може провадитись при ремонті і підключення окремих споживачів. Система буде працювати без перерв, а тиск не буде знижено. Ця технологія ще носить назву холодної врізання і іноді замінюється більш традиційним методом, який передбачає зварювання труби і вважається трудомістким.
Врізання в трубопровід: основні способи та вимоги безпеки
Врізка в газопровід при використанні пластикових труб здійснюється за допомогою фітінгів або фасонних деталей. Для цього застосовуються металеві елементи, а метод передбачає розтрубне з'єднання, яке проклеюється спеціальними складами після завершення монтажу. Сталеву вставку обробляють речовинами, які здатні захистити поверхню від іржі, адже попадання води може стати причиною корозійних процесів. Врізання здійснюється методом створення вставок із сплавів перпендикулярно до труби. Вставка має довжину в межах від 70 до 100 мм і нарощується методом розтрубного контактного з'єднання. Цей спосіб передбачає, що на розігріту сталеву вставку насаджуються пластикові труби. Метод використовується для створення відводів від газопроводів з незначним тиском. Якщо ж тиск середнє, то перед нарощуванням необхідно нанести порошковий поліетилен в місце майбутнього з'єднання, що дозволить забезпечити щільне зчеплення двох матеріалів.

Особливості врізки

Врізання в трубопровід холодного водопостачання може вестися за кількома технологіями. Для цього можуть застосовуватися різні типи зварних швів, а саме:
  • тавровый;
  • стиковий;
  • кутовий;
  • внапуск.
  • Врізання в трубопровід: основні способи та вимоги безпеки
    Для врізки без скидання тиску застосовуються не тільки седелкі, але і пристрою, які відомі як ПГВМ. Крім цього, можна застосовувати засувки і хомути. Якщо вибирається варіант із засувкою, то до труби приварюється муфта і патрубок, до якого приєднується засувка з камерою. Отвір повинен мати чашечно фрезу, після чого вирізаний фрагмент виймають через камеру, а засувка перекривається. Коли здійснюється врізання в діючий трубопровід по даній технології, то до фланця після проведення вищезгаданих робіт під'єднується відвід. Що стосується ПГВМ, то він являє собою пристрій, який призначений для врізки без скидання тиску. Застосовується елемент для систем газопроводів, які володіють діаметром в межах від 186 до 529 мм За допомогою цього пристрою можна виконати врізку, попередньо створюючи отвори, діаметр яких буде змінюватися від 80 до 140 мм.

    Висновок

    Якщо використовувати хомут врізний для труб, то від основної лінії водопроводу житлового будинку можна забезпечити відгалуження. Воно іноді потрібно для під'єднання додаткового споживача або влаштування системи поливу. Якщо система використовує воду з колодязя, то врізка може бути виконана в будь-якому місці. Якщо ж мова йде про центральному водопостачанні, такі роботи здійснюються за лічильником споживання води. При цьому врізання в трубопровід під тиском буде відрізнятися від технології, яка описувалася вище.
    Врізання в трубопровід: основні способи та вимоги безпеки
    Це обумовлено тим, що напір у внутрішній мережі відключається в будь-який момент. Для цього необхідно буде лише перекрити центральний вентиль. Тому для проведення робіт потрібно підготувати трійник. Маніпуляції будуть передбачати необхідність зливу води, це проводиться методом відкриття нижнього крана.
