Діагональне підключення радіатора опалення: схема, плюси і мінуси

Опалювальні батареї можуть бути підключені за однією з трьох схем. При виборі необхідно враховувати, що кожна має свої плюси і мінуси. В якості основи вибору виступає схема розводки труб. Діагональне підключення радіатора опалення не використовується в міських квартирах, так як у них зазвичай має місце бути бічне під'єднання. Однак деякі домашні майстри та фахівці при виборі ефективної системи віддають перевагу саме діагональний варіант.

Особливості схеми діагонального приєднання

Якщо ви теж задалися питанням про те, чому діагональне підключення є найбільш ефективним, то слід розглянути цей варіант більш докладно. Якщо взяти до уваги процес, де задіяні гаряче повітря або вода, то дія буде відбуватися по одній фізичній закону, який передбачає підйом теплих мас наверх, тоді як холодні опускаються вниз.

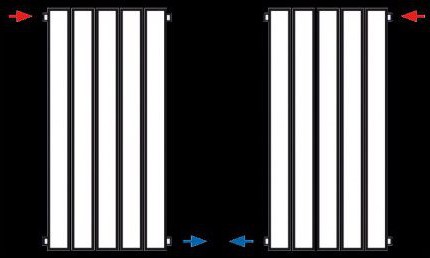

Для забезпечення рівномірного розподілу тепла за обсягом радіатора слід розподілити теплоносій по батареї. Як було згадано вище, бокове підключення в міських квартирах виступає в якості основної схеми. Адже там використовується примусова циркуляція під високим тиском. Діаметр виходять і вихідних патрубків складає всього лише 20 мм. Через них вода надходить у батарею під високим напором, що дозволяє рівномірно і швидко заповнити пристрій. Якщо ж мова йде про приватному житловому будівництві, де природна циркуляція, заповнення радіаторів відбувається під впливом вищезгаданої фізичної закону. Саме тому гарячі потоки проникають через верхній патрубок, виштовхуючи холодну воду через нижній вихід з протилежного боку. Два патрубки розташовані діагонально, якщо розглядати прилад. Звідси і випливає назва підключення. Теплоносій заповнює батарею поступово, віддаючи тепло всьому об'єму. Необхідно враховувати не тільки закон тепловіддачі, але і фізичний закон. Саме тому дана схема є найбільш ефективною.

Особливості реалізації діагональної схеми

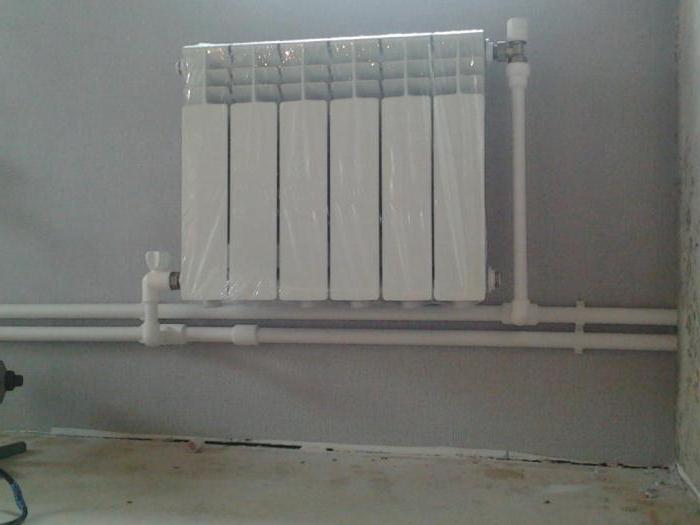

Діагональне підключення радіатора опалення ви можете реалізувати самостійно. Роботи слід почати з підготовки батареї. Для цього потрібно подбати про наявність:

самих опалювальних пристроїв;

запірної арматури;

труб;

фітингів;

інших додаткових приладів за типом лічильників обліку тепла, крана Маєвського і термоголовки.

На першому етапі проведення робіт встановлюється радіатор. При цьому необхідно враховувати правила. Це обумовлено тим, що від них буде залежати ефективність тепловіддачі. Коли використовується діагональне підключення радіатора опалення, частина віконного отвору повинна збігатися з віссю радіатора. До верхнього колектора від підвіконня необхідно дотриматися відстань в межах 15 див. Що стосується кроку від підлоги до нижньої частини колектора, то він повинен бути таким же. Від стіни до батареї необхідно ставити відстань в 5 див. Похибки можуть мати місце бути. Якщо йдеться про відстані до підвіконня або підлоги, то похибка може досягати 4 см, тоді як крок між батареєю і стіною може бути збільшений або зменшений на 1 див.
Якщо ви вирішили використовувати діагональне підключення радіатора опалення, то повинні враховувати деякі допущення, які вплинуть на інтенсивність тепловіддачі. Наприклад, якщо в приміщенні відсутня підвіконня, то цей показник може бути збільшено максимум на 20%. Наближення батареї до підлоги знизить тепловіддачу на 7%. Для підвищення ефективності віддачі тепла професіонали рекомендують доповнювати радіатор відображає екраном, який встановлюється на стіну. Використати для цього можна лист ДВП або картон, кожен з яких покривається фольгою. У цьому випадку тепловіддачу вдасться збільшити на 25%.

Рекомендації по реалізації діагональної схеми підключення

Якщо ви хочете досягти правильної роботи радіатора, то слід підійти до проведення та встановлення з максимальною увагою. Важливо правильно виставити прилад по горизонталі. Від перекосів можна позбутися, використовуючи рівень. На цьому етапі важливо буде нанести розмітку. Як тільки розмітку вдасться завдати, можна встановлювати кронштейни. В якості кріплення використовується саморіз, що встановлюється на пластмасові дюбелі. У продажу сьогодні можна зустріти кронштейни, які мають форму штирів. Вони вкручуються в дюбель значного діаметра. Тепер все готово, щоб встановити радіатор і підключити його до системи трубопроводу.

Комплектація радіатора для діагональної схеми

Діагональна схема підключення радіаторів опалення обов'язково передбачає комплектацію батареї. Для цього її доповнюють краном Маєвського, з допомогою якого ви зможете спускати повітря. Потрібно подбати про наявність металевих муфт, які ще відомі як американки. Вони встановлюються в патрубок, для цього потрібно застосувати різьбові металеві муфти. До останніх зміцнюються вентилі, на кожен патрубок повинен доводитися один такий елемент. Це дозволить відсікти батарею від опалювальної мережі, якщо ви зіткнетеся з необхідністю ремонту. Сама система при цьому буде працювати в штатному режимі.

Додаткові відомості про діагональною схемою підключення

Діагональна схема підключення радіаторів опалення в міських квартирах використовується досить рідко. Однак, на думку фахівців, дана методика може використовуватися, якщо число секцій в одній батареї перевищує 12 штук. При нижньому боковому підключенні, а також при циркуляції води під тиском напір не зможе осилити таку кількість секцій. Крайні будуть залишатися трохи теплими, і толку від них не буде.
Така схема застосовується в двотрубної системі розведення. Падаючий контур необхідно під'єднати у верхній патрубок, тоді як зворотний – у нижній. Якщо примусова циркуляція, то під'єднання може здійснюватися навпаки, однак у цьому випадку ви зіткнетеся зі зниженням ефективності.

Для довідки

Коли використовується діагональне підключення радіаторів опалення в приватному будинку, теплові втрати через батареї становлять 2%. Тому при здійсненні теплотехнічних розрахунків у цьому випадку береться коефіцієнт, який становить 11.

Основні різновиди підключення

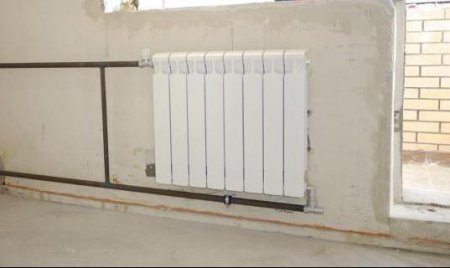

Існує ще й одностороннє підключення, при якому труба подачі гарячої води і труба обратки будуть підключені з одного боку радіатора. Застосування даного принципу є раціональним для одноповерхових будівель. Підходить схема в тому випадку, якщо ви хочете підключити довгий радіатор з кількістю секцій до 15. Але якщо цей параметр буде збільшено, то ефективність обігріву знизиться, адже останні секції будуть холодніше. Розглядаючи основні варіанти підключення радіаторів опалення, слід звернути увагу ще й на нижнє підключення, яке підходить для тих систем, труби яких проходять під поверхнею підлоги. У цьому випадку над поверхнею буде невеликий відрізок труби, що підводиться до нижнього патрубка. Підводить труба встановлюється з одного боку батареї, тоді як відводить – з іншого. Мінусом даного методу виступає істотне тепловтрати, які досягають 15%. У верхній частині батарея може прогріватися не повністю.

Важливо пам'ятати

Однотрубное діагональне підключення радіаторів опалення використовується досить рідко, адже подібна схема має істотний недолік, виражений у відсутності можливості регулювання подачі тепла. Таким чином, у користувача не буде можливості коригувати ступінь нагрівання радіаторів, в деяких випадках ця особливість є значним мінусом. Однак тепловіддача розраховується ще при створенні проекту опалення, а надалі вона повинна відповідати заданим параметрам.

Основні переваги діагонального підключення

Діагональний спосіб хороший тим, що з його допомогою можна забезпечити найбільш високий коефіцієнт тепловіддачі. Це вірно, якщо проводити порівняння з іншими вищеописаними схемами. Іншими словами, у випадку з діагональним підключенням можна забезпечити приміщення максимальною кількістю тепла. Діагональне підключення радіаторів опалення в квартирі має забезпечити рух теплоносія всередині батареї з утворенням контуру градієнта. Ефективність даної схеми може знизитися, що відбудеться при великій кількості секцій. Але навіть у цьому разі обмеження їх число може скласти 24 тоді як при бічній схемі цей параметр складає всього лише 12. Дану особливість можна вважати важливою перевагою, адже ви можете використовувати більш довгі радіатори. При бічному підключенні збільшення кількості секцій буде супроводжуватися менш ефективною роботою розташованих з боків елементів.

Основні недоліки

Діагональне підключення радіаторів опалення, плюси і мінуси якого описані в статті, може бути використано і вами. Важливим недоліком даної схеми виступає не надто привабливий дизайн. Адже не можна посперечатися з тим, що додаткова труба виглядає не дуже естетично. Вона з'єднує зворотний трубу і верхній патрубок радіатора, перша з яких проходить знизу. Мінусом можна вважати і те, що не у всіх міських квартирах є можливість забезпечити такий вид підключення. Адже при будівництві радянських багатоповерхівок прагнули до мінімальній витраті матеріалів, і часто не встановлювали окремий байпас.

Висновок

Діагональне підключення радіатора опалення при однотрубній системі хоч і небажано, але все ж можливо. Але при цьому ви повинні враховувати, що для збільшення рівня тепловіддачі важливо брати до уваги підвищувальний коефіцієнт, який іноді досягає 12. Таким чином, паспортну тепловіддачу необхідно збільшити на 20%.
