Схема обв'язки котла опалення та її елементи

Додано: 07.12.16
Автор: admin
Рубрика: Дім
Котел опалення є пристроєм, в якому спалюється паливо і рідкий теплоносій нагрівається. Тепло ще треба подавати у водяні контури радіаторів, теплої підлоги, бойлери та ін. Тут обов'язково потрібна схема обв'язки котла опалення - все, що з'єднує його з приладами у приміщеннях.

Призначення обв'язки

  • Підтримування стабільного тиску теплоносія в системі.
  • Видалення повітря з рідини, що заважає її циркуляції. При утворенні повітряної пробки проходження води через це місце припиняється. У правильній схемі встановлюються воздухоотводчики.
  • Очищення теплоносія від забруднень. Механічні домішки погіршують роботу обладнання. У зв'язку з цим необхідна установка фільтрів для очищення.
  • Компенсація температурного розширення рідини. Щоб рідина не зруйнувала систему надлишковим тиском, встановлюється бачок, що компенсує розширення.
  • Підключення до системи одного або більше контурів.
  • Накопичення гарячої води при підключеному бойлері.
  • Найпростіша схема з одним контуром

    Найпростіша схема обв'язки котла опалення складається відповідно з його характеристиками і вимогами.
    Схема обв'язки котла опалення та її елементи



    У обв'язку також входить підключення подачі газу до пальника.

    Обв'язка газового котла опалення: схема, фото

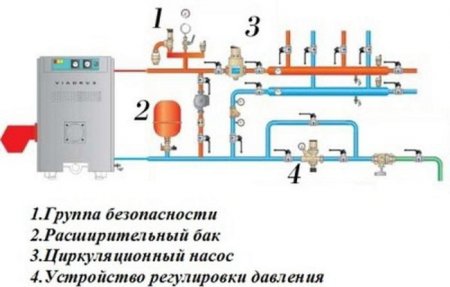

    Найпростіша система з одним контуром складається відповідно з його характеристиками і вимогами. З подаючої сторони встановлюють зворотний клапан і кульовий кран. На зворотному або нагнітаючої трубі встановлюють насос для створення циркуляції рідини, що забезпечує рівномірний розподіл теплоносія по кімнатах. Перед ним підключається сітчастий фільтр, розташований вниз відстійником. Перед входом рідини в казан доцільно встановити фільтр тонкого очищення.

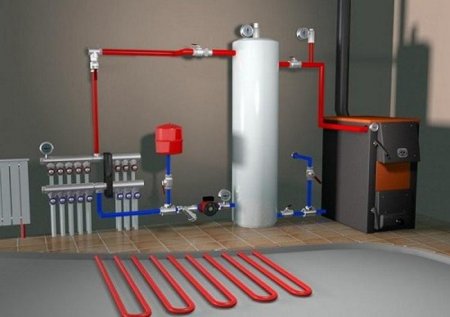

    Ближче до котла встановлюють розширювальний бак закритого типу. В ньому знаходиться мембрана, що дозволяє скидати зайве тиск при температурному розширенні рідини. Після насоса теплоносій надходить по контуру на радіатори. Більш сучасною є розв'язка через колектор - особливий водозбірник, від якого проводиться роздача рідини за кількома контурами. Його поміщають в окремий шафа, з якого теплоносій розподіляється по трубопроводах.
    Схема обв'язки котла опалення та її елементи
    Схема обв'язки котла опалення містить запобіжний клапан. При закипання теплоносія від перегріву розширювальний бак може не впоратися зі стрибком тиску. Наслідки можуть бути наступними:
  • розриви трубопроводів і протікання з'єднань;
  • руйнування фітингів і труб;
  • вибух ємкості котла.
  • Запобіжний клапан встановлюють якомога ближче до котла, тому що в ньому починає зростати тиск. На деяких агрегатах встановлюються групи безпеки, що складаються з клапана скидання, автоматичного повітрявідводчика і манометра. Прилади вмонтовані безпосередньо у водяну сорочку котла, але можуть встановлюватися також на трубопроводах. На газових і електричних котлах ці пристрої можуть бути замінені на інші, де при досягненні критичної температури рідини пальника або електронагрівачі відключаються. Варіантів підключення опалювального обладнання до котлів безліч, але основою класифікації є поділ на природну і примусову циркуляції.

    Природна циркуляція

    Принцип дії заснований на зниженні питомої ваги води при нагріванні. Гаряча рідина витісняється холодної вгору, проходить через опалювальні прилади, віддає частину тепла і повертається на підігрів назад в котел.
    Монтаж підвідних і відвідних труб проводиться з нахилом як мінімум 3 0 , щоб відбувалася природна циркуляція і менше накопичувався повітря в системі. При природній циркуляції обв'язка газового котла опалення (схема нижче) робиться так, щоб радіатори розташовувалися вище подаючого трубопроводу.
    Схема обв'язки котла опалення та її елементи
    Обратка йде зверху також з ухилом. При правильному монтажі і виборі діаметрів труб природна циркуляція по потужності майже не поступається примусовою. Переваги способу:
  • простота системи;
  • легкість монтажу;
  • безшумність роботи;
  • довговічність.
  • Система підходить для обігріву невеликого будинку з сумарною площею приміщень не більше 100 м 2 . До недоліків відносяться тривалість прогріву приміщень і неможливість температурного регулювання в окремих приміщеннях. Гравітаційна схема застосовується здебільшого у невеликих будинках і на дачі, при наявності всього одного контуру опалення. Численні труби псують інтер'єр, якщо їх не приховати в стінах.

    Примусова циркуляція

    Спосіб набув найбільшого поширення, оскільки насос інтенсивно перекачує через систему теплоносій і ефективність опалення підвищується на 30 %. До переваг також відносяться можливість регулювання температури та невелика витрата труб при монтажі. Система все ж обійдеться значно дорожче, оскільки вона складніша і вимагає більше приладів. Встановлені елементи вимагають балансування, а вся система - регулярного обслуговування. Крім того, необхідний джерело електроенергії. Якщо встановити комбіновану систему, вона буде поєднувати переваги обох попередніх. Її можна перемикати в будь-який режим з допомогою байпаса, встановленого разом з насосом. При цьому робота опалення не буде залежати від подачі електрики в будинок.

    Обв'язування поліпропіленовими

    Пластикові труби прийшли на зміну металевим всюди, в тому числі і для водопроводів. Для опалення використовують багатошарові армовані вироби, що витримують високий тиск. Завдяки з'єднанням пайкою виходить монолітна обв'язка газового котла опалення поліпропіленом. Схеми створюються будь-якої складності і за короткий час.
    Схема обв'язки котла опалення та її елементи
    Важливо! Чим простіша схема системи опалення, тим вона надійніше, а продуктивність вище. На відміну від теплоносія газ підключається до котла через металеву трубу з паронитовой прокладкою. Ущільнення герметично і не горить.

    Обв'язка підлогового газового котла опалення: схема

    Габарити звичайного підлогового котла невеликі, але для його установки разом з обв'язкою потрібно багато місця. Все устаткування, що включає циркуляційний насос, коліна, втулки, колектор, крани і прилади складно розмістити компактно.
    Схема обв'язки котла опалення та її елементи
    Більшість моделей виконуються одноконтурними, а для гарячої води потрібно бойлер з усіма зв'язками. Система подачі гарячої води вимагає наявності окремого насоса (при відсутності центрального водопостачання), розширювального бака і термостатичного змішувача. Газ до котла необхідно правильно підключити. Для цього замовляється проектна документація, яку складають фахівці. Введення в будинок газової труби проводиться при наявності пристрою відключення при виникненні аварійної ситуації. Газ підключають спеціальні служби, що використовують при цьому спеціальні труби, шланги та інше обладнання.

    Монтаж настінного котла

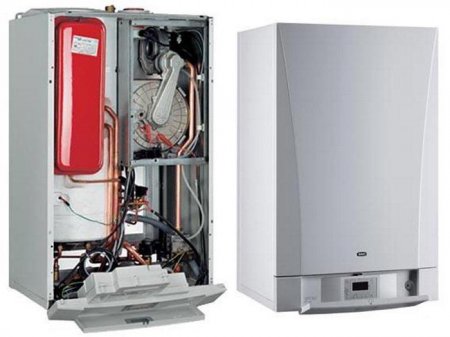

    Котли можна вішати на стіну навіть на кухні. Вони займають мало місця. Обв'язка настінного газового котла опалення (схема нижче) йде в комплекті і навіть може бути вбудованим в котел. Компактне розташування обладнання вимагає менше місця, але подібні моделі складніше обслуговувати.
    Схема обв'язки котла опалення та її елементи
    Недоліком настінних котлів є невелика потужність. Крім того, пристрої не працюють без електрики, а природна циркуляція теплоносія для них застосовується рідко. З іншого боку, практично всі котли вже обладнуються електронікою і електрику для них необхідно. У місцях з його нестабільною подачею можна поставити безперебійний блок живлення. У більшості настінних моделей передбачена обв'язка двоконтурного газового котла опалення, схема якої дозволяє забезпечувати будинок гарячою водою.
    Схема обв'язки котла опалення та її елементи
    Недоліком двоконтурного варіанту є відключення опалення під час споживання гарячої води. Це особливо помітно, коли потужність котла невелика. Якщо її достатньо, температура теплоносія за пару годин знижується всього на кілька градусів. Це відноситься до будинків з якісною теплоізоляцією і достатньою кількістю радіаторів, що володіють тепловою інерцією.

    Висновок

    Схема обв'язки котла опалення складається відповідно з його характеристиками і вимогами. Для дачі підходить система природної циркуляції через один контур, а для великого будинку - з примусовою і багатоконтурної.
