Травлення плати перекисом водню і лимонною кислотою: тонкощі обробки плати

0 179

Травлення плати перекисом водню і лимонною кислотою – рецепт, який користується особливою популярністю у радіоаматорів. Це не лише швидкий, але і безпечний спосіб отримати готове для паяння елементів майбутнього приладу полотно.

Як труїли плати в минулому?

Раніше, щоб зробити друковану плату, потрібно було докласти чимало зусиль. Спочатку схема розлучалася на папері, потім у заготівлі робили отвори, після чого переносили доріжки на фольгований текстоліт або гетинакс, використовуючи при цьому лакофарбові вироби. Після висихання покриття його віддирали, а плату занурювали в ємність з лугом для витравлювання.


Найважче було труїти плату. Так як для цих цілей використовували луг на основі хлорного заліза. У радіогуртку такий засіб не було дефіцитним, а ось вдома доводилося шукати альтернативу, як якої найчастіше виступав мідний купорос.
Травлення плати перекисом водню і лимонною кислотою: тонкощі обробки плати
Обробка плати несла в собі ще один секрет: плата труїлася нерівномірно. Деякі доріжки разъедались, а місцями поверхня недотравливалась. Все із-за недосвідченості умільців або багаторазового використання лужного розчину.

Сучасні методи обробки плат

Травлення плати перекисом водню і лимонною кислотою не новинка. Багато чули про такому методі і раніше. Вибравши такий варіант підготовки плати, ви відкриєте для себе не одна перевага порівняно з травленням в хлорному залозі. Наприклад, якість обробки, безпека і екологічність перекису в поєднанні з окислювачем.

Рецепт обробки плати вдома

Все, що необхідно для того, щоб виконати травлення плати перекисом водню і лимонною кислотою, ви знайдете в своїй аптечці і на кухні або зможете без проблем придбати. Ще одна незаперечна перевага обробки плат таким способом – вартість інгредієнтів для створення розчину. Ось і ще одна перевага водневої суміші – вона обійдеться набагато дешевше хлорного заліза.


Компонентний склад

  • Перекис водню 3% - 100 мл
  • Кислота лимонна – 30 грам.
  • Кухонна сіль – 5 грам (в якості допоміжного компонента проходження реакції).
  • Вода (у разі потреби).
  • Травлення плати перекисом водню і лимонною кислотою: тонкощі обробки плати
    Важливо! Розчину, приготованого в такій пропорції, вистачить, щоб витравити мідну фольгу товщиною 35 мкм і площею 100 кв. див.

    Підготовка плати

  • Намалюйте і надрукуйте плату.
  • Виріжте необхідних розмірів шматок текстоліту.
  • Перенесіть тонер на текстоліт і залиште відмокати, після чого видаліть.
  • Як приготувати розчин?

  • Підігрійте перекис водню: поставте пляшку на водяну баню і дочекайтеся, поки температури двох речовин не вирівняються.
  • Візьміть чашку. Підійде будь-яка, тільки не металева.
  • Перелийте розігріту перекис у чисту суху посудину і всипте лимонну кислоту.
  • Ретельно перемішайте суміш.
  • Помішуючи, додайте сіль, яка в розчині відіграє роль каталізатора.
  • Як правильно труїти плату?

    Щоб травлення плати перекисом водню і лимонною кислотою пройшло швидше, можете скористатися двома контейнерами. Просто помістіть меншу ємність з лугом у контейнер більшого розміру і налийте в неї гарячу воду. Це прискорить і посилить процес.
    Травлення плати перекисом водню і лимонною кислотою: тонкощі обробки плати

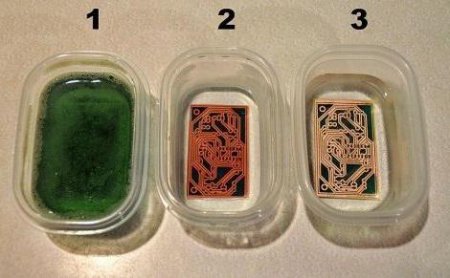

    Травлення плати в р-ре перекису водню виконують так: плату поміщають в луг стороною, на якій намальовані доріжки, вниз, щоб продукти розпаду легко опускалися на дно ємності. Щоб реакція проходила більш рівномірно, розчин потрібно час від часу злегка помішувати. Весь процес займає не більше 10 хвилин. По завершенні травички плату необхідно нейтралізувати і промити під проточною водою. Такий метод обробки плати повністю безпечний. Робити плати тепер можна і на роботі, і вдома, і в офісі, а працювати з небезпечними реагентами при цьому зовсім не обов'язково. Важливо! Якщо розчин сильно піниться, то солі ви всипали занадто багато. Додайте ще перекису, інакше реакція пройде надто активно, доріжки можуть бути пошкоджені. Якщо в процесі реакції ви вытянете плату і поглянете на неї, то зможете помітити відмінностей, порівняно з тим, як проходить травлення друкованої плати в хлорному залозі, їх просто немає. Головна відмінність – швидко проходить реакція і менш небезпечний процес для людини.

    Як зрозуміти, що плата вже вытравилась?

    У воднево-кислому середовищі реакція проходить за формулою: Cu+ H3Cit +H2O2-> H[CuCit]+2H2O. Травлення друкованої плати в перекису водню можна вважати завершеним, якщо в розчині припинилися будь-які реакції: він більше не шипить і не пузириться. Готову плату очищають і промивають водою. Тонер або фарбу перуть ацетоном. Після чого плату ретельно протирають і знежирюють.
    Травлення плати перекисом водню і лимонною кислотою: тонкощі обробки плати
    Важливо! Перевіряйте доріжки на цілісність після обробки плати. Пошкоджена схема не буде працювати. Як ви могли переконатися, травлення плати перекисом водню в домашніх умовах не тільки можливо, але і безпечно. Не складе труднощів знайти необхідні компоненти для приготування травящего складу, а сам процес займе не більше 15 хвилин. Сьогодні будь-який радіоаматор, завдяки простим і точним порад, зможе експериментувати будинку без нанесення шкоди собі та оточуючим.
