Гігрометр психрометрический ВІТ-1: інструкція по застосуванню. Як користуватися гігрометрами психрометрическими ВІТ-1 і ВІТ-2

Підтримання хорошого самопочуття залежить у тому числі від правильно підібраних співвідношень температури і вологості, що дозволяє підтримувати необхідний мікроклімат в приміщенні. Контроль даних параметрів можна здійснювати за допомогою спеціальних приладів, званих термометром і гігрометром. Останній використовується з метою обчислення відносної вологості повітря, але за допомогою нього можна визначати і температуру. У цій статті розглянемо інструкцію по застосуванню гігрометра психрометрического ВІТ-1.

Поняття про даному типі пристроїв

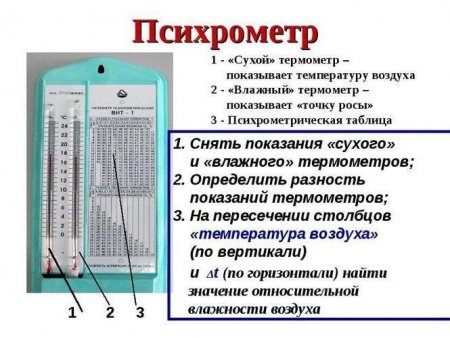

Функціонування гігрометра психрометрического ВІТ-1 базується на тому, що в цьому пристрої передбачено два термометра, на підставі показань яких розраховується різниця. Один з них є сухим, а другий — вологим. Температура навколишнього середовища вимірюється постійно, при цьому один з термометрів весь час знаходиться в дистильованій воді, у зв'язку з чим ці два пристрої показують різну температуру. Різниця, що утворюється між даними цих двох приладів, становить один з параметрів, складових відносну вологість. До основи гігрометра прикріплені термометри, живильник, заповнений дистильованою Н 2 О, спеціальна психрометрическая таблиця, по якій і визначають відносну вологість.

Заходи безпеки

Почнемо розгляд інструкції по застосуванню гігрометра психрометрического ВІТ-1 з розгляду тих заходів, які дозволять уникнути небезпек при роботі з даним пристроєм. Під час монтажу та експлуатації прилад не повинен піддаватися різким ударам; не можна протирати різними хімічними рідинами шкали термометрів і психрометричні таблиці; перегрівати термометри понад 45 про С, що може призвести до руйнування їх резервуарів.

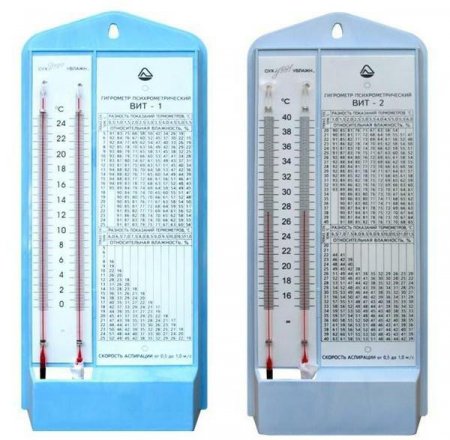

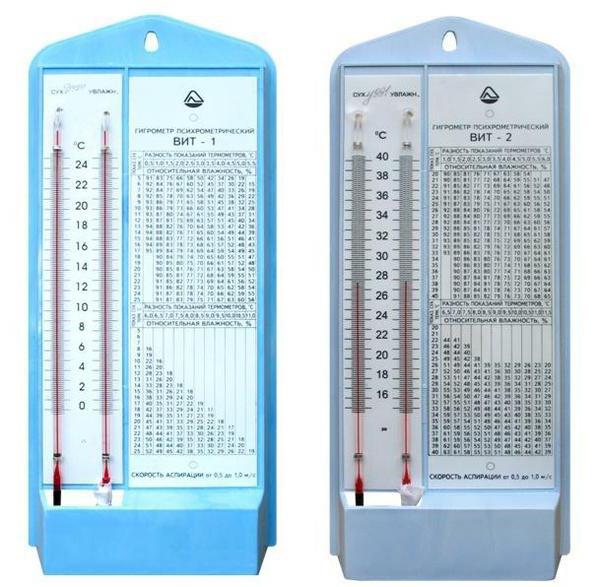

Гігрометри психрометричні ВІТ-1 і ВІТ-2 відрізняються в даному випадку по температурі нагріву, для останнього пристрою вона не повинна перевищувати 60 про С. Також воно замість дистильованої води містить толуол, який при руйнуванні складових пристроїв гігрометра необхідно видаляти гарячою водою з СМС, оскільки він являє собою токсичну і вогненебезпечна речовина.

Підготовка до роботи

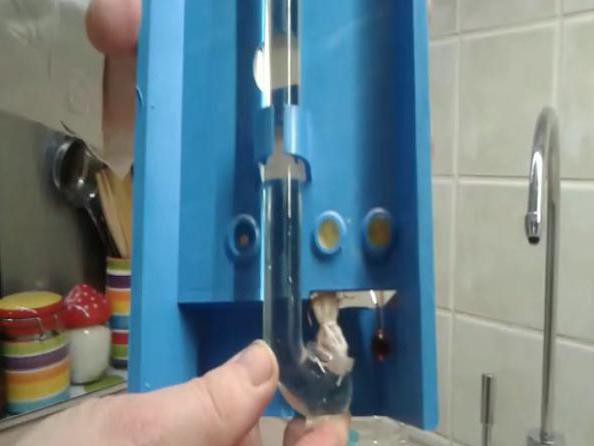

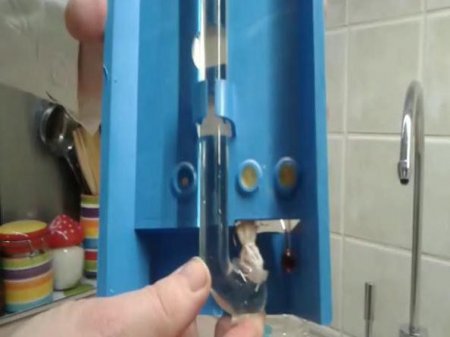

Інструкція по застосування гігрометра психрометрического ВІТ-1 як і будь-якого іншого приладу, що включає даний обов'язковий розділ. Ця підготовка повинна починатися з розпакування пристрою з метою зіставлення комплектності з паспортом. Живильник гігрометра психрометрического ВІТ-1 знімається з підстави, після чого наповнюється дистильованою водою. Ця процедура здійснюється шляхом занурення живильника в ємність з водою, причому запаяний кінець повинен бути направлений вниз. Потім повертаємо його на місце і розміщуємо так, щоб від резервуара термометра до відкритого кінця живильника було не менше 2 см, при цьому гніт не повинен торкатися останнього. При перекладі живильника в робоче положення водою з живильника змочують гніт і резервуар вологого термометра. Гігрометр розміщується на рівні очей дивиться на нього. Установка проводиться на рівному місці, без вібрацій, поруч не повинно бути різних джерел холоду і тепла, які створювали б різницю температур між основним та запасним резервуарами більше 2 про С.
При використанні даних психрометрической таблиці, яка кріпиться до основи гігрометра, необхідно підтримувати певну швидкість аспірації потоків, що омивають прилад. Її вимірюють перед визначенням відносної вологості за допомогою крильчатого анемометра У5. Отримані значення округлюються до десятих. Відносну вологість визначають після встановлення показань термоустройств його, складових основу гігрометра.

Робота

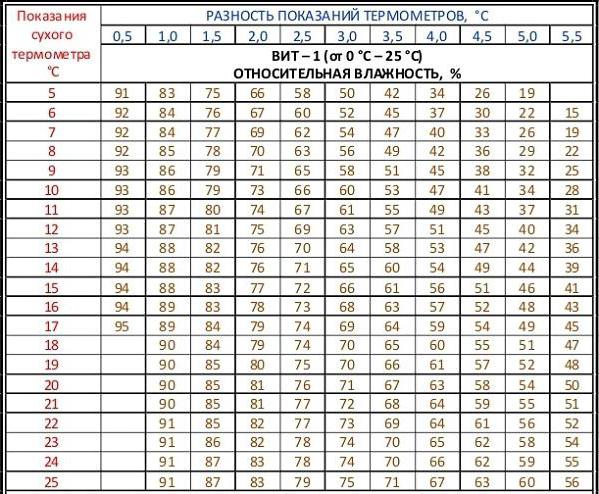

Розглянемо інструкцію по експлуатації гігрометра психрометрического ВІТ-1. Здійснюють зняття показань з двох термометрам. Шкала в точці відліку повинна бути прямолінійною по відношенню до ока спостерігача. Дихати на дані пристрої під час відліків не можна. Спочатку визначають десяті частки градусів, а потім — цілі. Температуру визначають з точністю до однієї десятої градуса, додаючи до певних показаннями поправки з паспорта на прилад шляхом їх додавання. Розраховують різницю між цими показниками. За психрометрической таблиці на перетині температури по сухому пристрою і отриманої різниці визначають відносну вологість. Якщо в паспорті немає поправок або отриманої різниці температур, то проводять лінійне інтерполювання за сусіднім значень. Таким чином, ми розглянули, як користуватися гігрометром психрометричним ВІТ-1.

Можливі несправності та заходи щодо їх усунення

Інструкція гігрометра психрометрического ВІТ-1 включає і такий розділ. У складі даного приладу є скляні вироби, тому його не можна вдаряти і кидати. Якщо живильник руйнується, він підлягає заміні новим, при цьому залишки старого повинні бути повністю видалені. Якщо з'являються розриви рідини в термометрах, їх усувають згідно з паспортом.

Обслуговування приладу

Живильник завжди повинен бути наповнений дистильованою водою. Її доливають або після виконання вимірювань, або не менш ніж за півгодини до їх виконання. Можна застосовувати переварену воду з експозицією не менше 15 хвилин. Її заливають в живильник, попередньо охолодивши до кімнатної температури. Гніт зволоженого пристрою повинен бути чистим, вологим і м'яким постійно. По мірі забруднення він подлжежит заміні. Перед цією процедурою видаляється старий гніт, а резервуар протирають тампоном, який попередньо змочують у теплій воді. Новий гніт повинен мати довжину 6 див. Він змочується в одній з тих вод, які наведено на початку розділу, після чого натягується на резервуар з таким розрахунком, щоб над ним кінець зав'язаного гніт був не менше 07 див. Його затягують над зазначеним вище пристроєм петлею з ниток з зав'язуванням останніх. Ще однією петлею зав'язують гніт під резервуаром, причому його потрібно постійно поправляти, щоб резервуар облегался щільно. Петля затягується так, щоб забезпечити капілярний змочування тканини.
Новий гніт може бути виготовлений з різних тканин з попередньою підготовкою - з пранням в содовому розчині, з кип'ятінням і полосканням. Потім його зшивають, залежно від діаметра резервуара, машинним швом з висотою після обрізки, що не перевищує 15 мм. Первинна повірка приладу здійснюється при випуску із заводу, далі — 1 раз у два роки.

На закінчення

У даній статті представлена інструкція по застосуванню психрометрического гігрометра ВІТ-1. Цей прилад можна експлуатувати при температурах від -5 до +25 градусів. Відносну вологість визначають за психрометрической таблиці, на перетині показань сухого термометра і різниці між сухим і мокрим.
