Комбіновані пальники; види, класифікація, моделі, технічні характеристики, принцип роботи та особливості експлуатації

Комбіновані пальники використовують в сферах, де можуть виникати перебої з подачею газу, при цьому вимагається можливість термінового переходу на інший тип палива. Також зазначені елементи затребувані там, де подача основного пального здійснюється на об'єкт за певним графіком, а також якщо не забезпечується необхідний термічний режим топки. Розглянемо характеристики та особливості цих пристроїв.

Мазутно-газові модифікації з примусовою подачею повітря

Комбіновані пальники цього типу складаються з трьох частин:

Газовий відсік (порожнисте кільце з вхідним штуцером і вісьмома трубками для розпилення робочої суміші).

Рідинний блок являє собою мазутну голівку і внутрішній елемент з форсункою. Обсяг подачі мазуту коригується за допомогою регулюючого гвинта.

Повітряна частина. Вузол включає в себе корпус, завихритель (потрібен для більш якісного змішування робочої суміші), заслінку для регулювання подачі повітря.

Експлуатація комбінованих газових пальників дозволяє підвищити ефект функціонування агрегатів, що застосування окремо мазутних і газових форсунок. Розглянута конструкція оптимально підходить для забезпечення безперебійної і надійної роботи відповідних установок на великих промислових підприємствах, електростанцій та інших споживачів, що потребують безперервного функціонування.

Пылегазовый варіант з центральним надходженням газу

Комбіновані пальники на вугільного пилу працюють за наступним принципом: суміш повітря з зазначеним видом палива надходить по кільцевому ходу основної труби, а вторинна частина пилоповітряної суміші йде через равлика в топку. Резервним видом пального служить мазут, для чого в центральному каналі передбачена спеціальна форсунка. При активації режиму газу зазначений елемент замінюють кільцевим аналогом. У його центральній частині монтується трубка з чавунним наконечником. Він оснащений косими щілинами, службовцями для випуску газу, яке з'єднується з повітрям на виході з равлики. В удосконалених модифікаціях, замість 24 випускних вікон передбачені отвори діаметром сім міліметрів, у кількості 115 штук. Це дозволяє підвищити виходу газу на 50 відсотків. У таких моделей використовується периферійна подача пального, яка гарантує якісне змішування всіх компонентів суміші при мінімальних втратах.

Блокова версія

Ці комбіновані пальники призначені для експлуатації в робочих камерах різних теплових пристосувань, включаючи теплові і водонагрівальні котли, спеціальні печі і подібні установки. На вхідній частині корпусу є забірник з заслінкою і приводом. Остання деталь складається з електромагніту і блоку важелів, агрегуючі з запірної віссю. До остова прикріплений мотор, з відцентровим вентилятором на валу. На фланці корпуса передбачений змішувач з завихрювач і електродами, на його торці зафіксована горловина.

Схема БГ-Р (вид збоку)

Нижче наведено схематичне зображення пальника комбінованого палива типу ДГ-Р з поясненнями.

Остов.

Оглядове віконце.

Генератор імпульсного типу.

Індикатор реле тиску повітряної суміші.

Швидкознімний палець.

Високовольтний кабель.

Насадок для подачі газу.

Перехідник з соплом.

Завихритель.

Ущільнювач у вигляді кільця.

Прокладка.

Вузол газової розводки.

Вісь.

Забірник повітря.

Заслінка.

Кронштейн.

Електромагніт.

Принцип дії БГ-Р

Змішувач на зазначеній конструкції відкидається в двох положеннях. Це полегшує доступ до високовольтних дротах і газової насадці. Цей елемент з'єднується з відповідною розведенням і арматурою. Точки кріплень по всіх місцях з'єднання ущільнюються спеціальними кільцями і прокладками.
За керування інтенсивності роботи комбінованих пальників для котлів відповідає пульт, що фіксується на корпусі за допомогою кронштейна. Повітря в робочу камеру подається за допомогою електричного вентилятора, обсяг суміші коригується за допомогою повітряної заслінки. При показниках номінальної теплової потужності, електромагніт знаходиться в неактивному стані (знеструмлено), а заслінка відкрита в «нульовий» позиції на лімбі повітрозабірника. Режим «малий вогонь» передбачає подачу живлення на магніт, після чого він спрацьовує, змушуючи повертатися заслінку на осі до позиції №3. Газ подається по розведенню в насадку, через гнізда якої надходить у повітряний потік, закручений в завихрителе. Обсяг подаваного палива в камеру горіння регулюється електромагнітними вентилями. В результаті суміш підпалюється від іскри, яка утворюється між насадкою і запальним електродом від подачі струму високої напруги.

Інші елементи блокової пальника

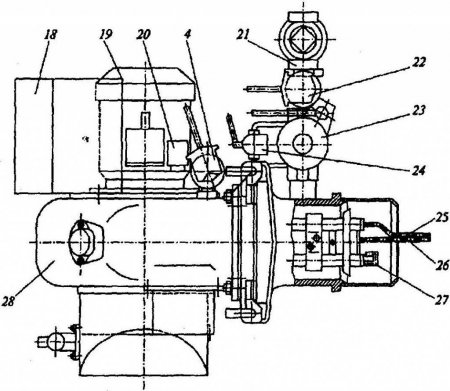

Нижче представлена схема і розшифровка позицій інших вузлів системи БГ-Р.

18 — контрольний пульт.

19 — Електромагнітний клапан.

20 — датчик.

21 — вентильна арматура.

22 — індикатор реле тиску.

23 — кран.

24 — електричний вентилятор.

25 — двигун.

26 — реле.

27/28 — нульовий і запальний електрод.

Робочі режими

Блокові механізми мають декілька робочих діапазонів. Серед них:

Продування. У цьому режимі включають вентилятор, який подає необхідну кількість повітря в камеру згоряння. При цьому привід буде у знеструмленому стані, а заслінка повністю відкрита. На розведенні електромагнітні вентилі також неактивні, перешкоджають надмірної постачання газу в пальник.

Розпал. Після продувки використовують цей режим. Для цього подають харчування на привід, після чого він провертає вісь заслінки, знижуючи подачу повітряної суміші. Синхронно включається клапан або електромагнітні вентилі, газ поставляється в пальник, а імпульсний генератор трансформує висока напруга на запальний електрод. В робочій камері виникає іскра, яка забезпечує займання газоповітряного складу.

«Малий вогонь» також відносять до режиму розпалювання.

Експлуатаційні особливості. У цій стадії відстежують роботу всіх основних вузлів. Якщо на етапі розпалювання спостерігається нормальне горіння з стійким полум'ям, активують електромагнітний вентиль, відключаючи магніт. Внаслідок цього, утворюється максимально можливе відкриття повітряної заслінки. Після цього пальник працює в режимі «великого вогню». Потужність тепла коригують за допомогою спеціальних регуляторів.

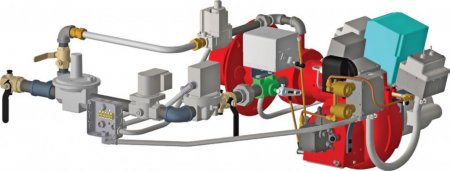

Комбіновані пальники Elco

Цей виробник спеціалізується на випуску аналогів, в яких використовується подача газу або солярки. Деталі орієнтовані на котлові установки потужністю не вище 2050 кВт. За типом регулювання елементи підрозділяються на кілька модифікацій:

Двопаливні одноступінчаті варіанти.

Моделі з плавним парним типом регулювання.

Стандартні двоступеневі версії.

Обладнання з пневматичним видом управління.

Триступінчаті аналоги.

Комбіновані пальники «газ/дизпаливо» експлуатуються на об'єктах, що вимагають постійно гарантовану подачу тепла безперервно. Основним видом пального служить газ, однак в будь-який момент обладнання може переводитися на агрегацію з дизельним паливом. Подібні форсунки широко використовуються на теплових промислових генераторах, опалювальних, водонагрівальних і сушильних виробництвах.

Модифікації

В асортименті компанії Elco представлено кілька різновидів розглянутих деталей:

Модель «Вектрон» VGL-2. Вона працює в режимі тиску від 30 до 190 кВт, має одноступінчату конструкцію.

VGL-3. Потужність — 95-360 кВт. Робоча щабель — два режиму.

Комбінована пальник «газ/дизпаливо» на 500 кВт модифікації VGL-4. Максимальний і мінімальний поріг — 460-610 кВт.

Версії VGL-5 і 6 мають плавну двухрежимную конструкцію, розраховані на потужність від 700 до 2050 кВт.

Експлуатація

Конструкції «Елко» експлуатуються в аграрній, хлібопекарській сфері, легкої, важкої хімічної промисловості. Варто відзначити, що на ринку пропонуються комбіновані пальники «газ/дизель» з моноблоком, в якому вентилятор, змонтований в корпусі пристосування, або в парному виконанні з окремим наддувом.
В комплект поставки входять наступні елементи:

Безпосередньо сам пальник.

Механізм змішувача.

Рампа з газовим мультиблоком.

Вбудований фільтр.

Реле тиску.

Електромагнітні клапани.

Насос.

Вентилятор.

При необхідності вироби можуть доповнюватися спеціальними помпами подачі рідкого палива та супутніми аксесуарами. До них відносяться запірні крани, вентилі, муфти, індикатори, фіксують фланці та інше специфічне обладнання.

На завершення

Пальники комбінованого типу з моноблочним пристроєм розміщуються в єдиній конструкції. На ринку представлені побутові аналоги, версії для середніх підприємств і модифікації промислового призначення. Між собою вони відрізняються використовуваним видом палива, особливостями розпалу й розмірами. Основною перевагою зазначеного обладнання є можливість переходу з газу на інший вид палива, забезпечуючи безперебійну роботу важливих і стратегічних об'єктів. На двоступеневих версіях система дещо складніша. Вони ефективніше в плані максимального згоряння пального, мають підвищений ККД, забезпечують плавний перехід між робочими режимами, експлуатуються в різних харчових, промислових і аграрних галузях.
