Конструкція і елементи даху: назви, пристрій і особливості

В залежності від види і геометрії даху вибираються ті чи інші матеріали для її зведення. Покрівлі бувають плоскими (промислові будівлі, лазні) і скатними (житлові будинки та інші споруди). В залежності від кількості скатів їх ділять на: односхилі (переріз у формі трапеції), подвійні (мають форму трикутника), напіввальмові, вальмові (складаються з декількох скатів), шатрові (схожі на піраміду), мансардні. Кількість скатів, ухил покрівлі, наявність горища – все це впливає на вибір несучих та самонесучих елементів конструкції даху.

Опорні конструкції

Одна з найважливіших частин будь-якого даху – опори. Кроквяні ноги або ферми зазвичай можуть спиратися на:

верхній вінець у будинках з бруса;

обв'язувальні дошку в каркасних будівлях;

мауерлат в кам'яних будівлях;

металеві балки, кронштейни.

Мауерлат – це конструктивний елемент даху, який представляє собою брус (зазвичай перетином 100 x 100150 x 150 см). Він кріпиться по периметру стіни в тих місцях, де будуть спиратися крокви або ферми. Мауерлат необхідний для рівномірного розподілу навантаження і міцного кріплення несучих конструкцій. Звичайно, можна обійтися і без нього, але він забезпечує додаткову жорсткість всієї даху.


Якщо будинок зводиться з бруса, то в якості опори використовується верхній вінець. Він має всі необхідні кріплення, тому на нього відразу ж монтують несучі конструкції. Каркасні споруди збираються їх дерев'яних панелей. Вони складаються з вертикальних дощок, утримуються з допомогою обв'язувального елемента. Саме до нього і кріплять майбутню дах. Якщо вона зроблена з металевих ферм або крокв, то послужить опорою швелер або двотавр. До кам'яних стін можна прикріпити їх за допомогою анкерів.

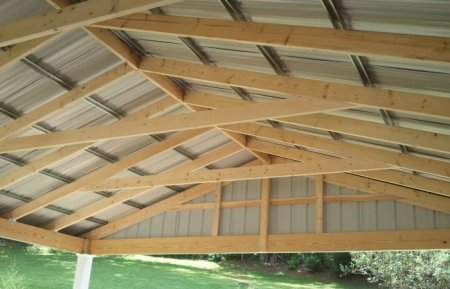

Кроквяна система

Кроквяна система – елемент даху, який несе на собі навантаження всього покрівельного «пирога» (покриття, обрешітки, утеплювача, оздоблення). Найчастіше при зведенні покрівель використовуються кроквяні ноги, які бувають: висячими і похилими.


Висячі конструкції спираються на дві точки, розташовані на несучих стінах. У такій системі стіни відчувають горизонтальні навантаження, зменшуються металевими або дерев'яними затяжками. Цим способом монтуються мансардні і горищні покрівлі. Похилі крокви підійдуть для будівель, всередині яких є проміжна опора (внутрішня стіна, колона або балка). Інший кінець розташовується на зовнішніх стінах. Ці варіанти монтажу крокв можна комбінувати між собою: вибирати похилі, якщо є внутрішні опори, і застосовувати висячі – якщо їх немає. Також крокви можуть бути виготовлені з металу. Для великопрольотних будівель можливе використання подібних конструкцій під ковзанами. Слід пам'ятати, що стик металу з деревом повинен бути захищений спеціальними засобами і ізоляційними матеріалами. Це необхідно для того, щоб дерев'яні елементи не гнили від конденсату, що утворюється на металевих деталях.

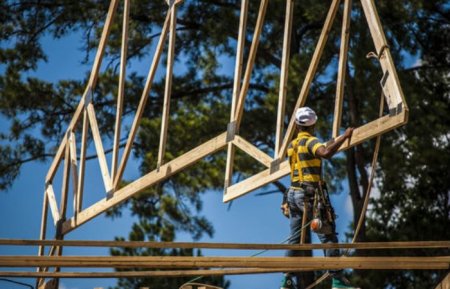

Кроквяні ферми

Дуже важливі і надійні елементи даху будівлі – кроквяні ферми. Вони бувають: дерев'яними, металевими (зварними і збірними), залізобетонними. Вибір матеріалу залежить від довжини прольоту будівлі і випробовуваних навантажень. Ферма – це набір деталей (стійок, розкосів, затяжки), які скріплюються між собою.
Найпопулярнішими вважаються дерев'яні конструкції, які відрізняються легкістю, міцністю, доступністю. Для з'єднання деталей використовують врубку, болти, цвяхи, МЗП. Металеві та залізобетонні ферми зазвичай застосовують в великопрольотних будівлях. Вони більш дорогі, міцні і важкі. Елементи з металу скріплюють за допомогою болтів і зварювання. У сучасному будівництві великим попитом користуються дерев'яні ферми, сполучені за допомогою металевих зубчатих пластин (МЗП). Вони мають велику кількість переваг:

прискорюють монтаж, оскільки ферми поставляються на будмайданчик в готовому вигляді (виготовляються на виробництві з допомогою гідравлічного преса);

полегшують обробку завдяки своєму нижнього поясу. До нього кріпиться решетування, а потім і сама обшивка;

дозволяють перекрити проліт до 30 м;

спрощують складання складних дахів (вальмових, мансардних, горищних).

Добірні елементи

Щоб покрівельне покриття виглядало акуратно, красиво і не вимагало постійного ремонту, необхідно використовувати для даху добірні елементи. Вони потрібні для збереження цілісності матеріалу, а також для захисту від вологи, пилу) і декорування конструкцій. Найчастіше такі вироби виготовляються з оцинкованої сталі. При цьому вони можуть бути того ж кольору, що і покрівельний матеріал.
Найпопулярніші назви елементів даху:

Карнизна планка. Утворює стик між карнизом і першим рядом покриття.

Фронтонна планка. Закриває місце стику горизонтальних конструкцій з вертикальними поверхнями.

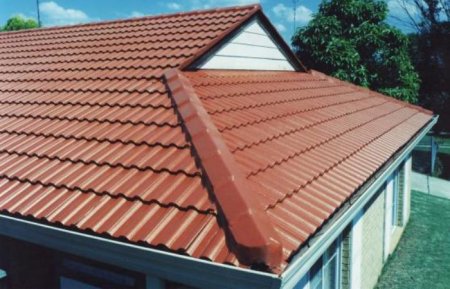

Конькова пластина. Приховує отвір в самій верхній точці даху.

Ендова (для внутрішніх і зовнішніх кутів). Закриває стик пересічних площин.

Карнизна рейка. Не дає потрапити опадів, пилу і бруду через карниз.

Планка примикання. Захищає область з'єднання покриття з парапетами, трубами, димарями.

Снігозатримувач. Не дає падати снігу з даху.

Фальш-труба. Являє собою гладкий лист, яким декорують димохідний короб.

Блискавковідвід і заземлення. Бережуть будинок від попадання блискавок.

Віконний відлив. Закриває стики по периметру віконних прорізів, щоб через них не проникала волога.

Заглушки для водостоків, ковзанів і т. д.

Дрібні деталі (різні ущільнювачі, прокладки і т. д.).

Декоративні вироби (покажчики вітру, шпилі, оголовки димоходів, вентиляцій, парапетів).

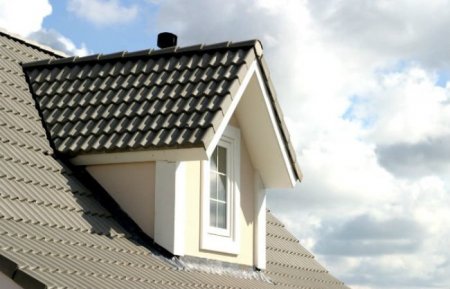

Слухові вікна аератори

Основне завдання обох елементів – провітрювання простору всередині покрівлі. Це необхідно для того, щоб утеплювач не гнив. Мінімальний розмір слухових вікон - 12 x 08 м (з двома стулками). До большепролетным конструкціям можна пристроювати балкони. Крок отворів – мінімум 800 мм. Загальна їх ширина не повинна перевищувати половину довжини будівлі. Слухові вікна – елементи даху, які встановлюються в скати з ухилом від 35 градусів. Зовні вони нагадують собою окремі конструкції, які мають свої стіни, дах і водостічну систему.

Що стосується аераторів, то вони можуть працювати за двома принципами: створювати тягу в трубі або включатися в роботу завдяки різному тиску всередині покрівлі і на вулиці. Без цих невеликих елементів повітря не зможе нормально циркулювати в межкровельном просторі. В результаті їх роботи конструкції не мерзнуть, не відтають, не покриваються вологою. Це подовжує термін їх експлуатації. За способом вентилювання аератори ділять на точкові і безперервні. Останні розташовуються по довжині коньок, причому зовні вони непомітні. Точкові елементи встановлюють на схилах (з відступом від верху даху не більше 600 мм) або на конику.

Водостічна система

Ще один важливий елемент даху будівлі – водостічна система. Вона складається з наступних компонентів:

Жолобів. З їх допомогою потоки води розтікаються в потрібних напрямках.

Труб. Завдяки їм опади потрапляють в дренажну систему.

Воронок. Через них вода потрапляє в труби.

Заглушок. Використовуються для обмеження потоку.

Кріплень. Труби кріпляться хомутами, а жолоби – кронштейнами.

В залежності від матеріалу водостоки бувають пластиковими і металевими. Найпопулярнішими сьогодні вважаються пластикові вироби. Вони мають невелику вагу, привабливий вигляд, а також легко монтуються і довго служать. Металеві водостоки теж користуються попитом. Виготовляються з оцинкованої сталі, на яку наноситься полімерне покриття. Головний недолік таких виробів – низька стійкість до механічних впливів (подряпин, ударних навантажень).

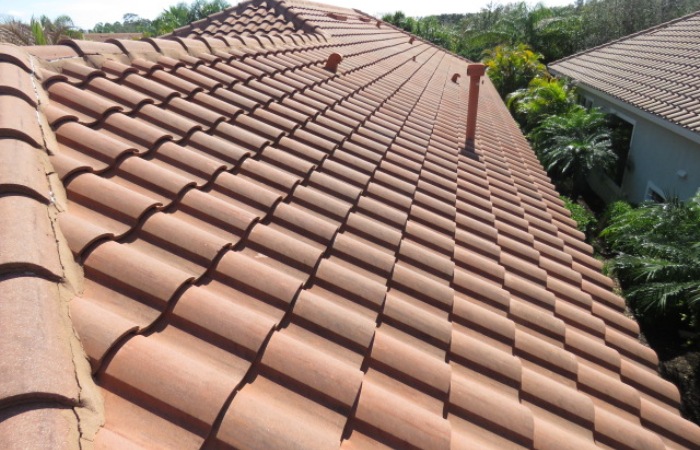

Покрівельний матеріал

Покриття для покрівлі бувають: рулонними (руберойд), листовими (металочерепиця) і штучними (керамічна і гнучка черепиця). Рулонні матеріали коштують недорого, довго служать і легко монтуються. В якості основи для них використовується суцільний настил, який робить поверхню максимально рівною. Для кріплення матеріалу застосовується бітумна мастика, нагрівається пальником або паяльною лампою. Вироби укладаються в кілька шарів, які йдуть з зміщенням. Листовий матеріал може стати елементом дерев'яного даху або будь-який інший. До цієї групи відносяться: металочерепиця та профнастил. Під ними повинна розташовуватися решетування, крок якої залежить від довжини хвилі вироби (зазвичай 300-400 мм). Профнастил користується великим попитом завдяки своїй невисокій вартості, легкості монтажу і привабливому зовнішньому вигляду. Обидва матеріали можуть кріпитися саморізами з фальцевими швами або без них. Перший варіант вважається більш надійним, оскільки збільшується жорсткість даху. Керамічна черепиця – красива, довговічна, але дуже важка і дорога. Саме тому вона зустрічається не так вже й часто. Інший штучний матеріал – гнучка черепиця – більш популярна сьогодні. Вона виготовляється в різних кольорах, в результаті чого покриття виглядає об'ємно і дуже солідно. Якщо почнеться дощ, то покриття заглушить удари крапель (чого не скажеш про металочерепиці).

Захисні плівки

Якщо дах буде утеплятися, то необхідно захистити теплоізоляцію паро - і вітрозахисними плівками. Під листовий матеріал доведеться укласти гідроізоляцію. Всі ці плівки захистять від вологи, конденсату і гниття. Гідроізоляційні та вітрозахисні покриття об'єднали сьогодні в одне виріб. Познайомимося ближче з кожним із них. Гідроізоляція, укладається під покриття, захищає від конденсату. Також вона використовується при монтажі вентиляції – не дає воді проникнути в систему. Гідроізоляція добре пропускає повітря, але не пускає через себе вологу. Якщо всередині покрівлі буде накопичуватися конденсат, то з часом несучі конструкції почнуть гнити або іржавіти. Плівка кріпиться до стропильному елементу даху, після чого прибиваються контррейки і обрешітка. Не варто натягувати її занадто сильно – вона повинна трохи провисати. Пароізоляція використовується тільки в утеплених покрівлях. Вона закриває теплоізоляцію з внутрішньої сторони приміщення. Може розташовуватися в горизонтальному і вертикальному положенні (наприклад, у мансардах). Якщо цю плівку не укласти, утеплювач намокне і перестане нормально утримувати тепло. Монтується за допомогою дрібних цвяхів або будівельного степлера. Між пароізоляцією і теплоізоляцією закладається зазор в 100 мм.

Теплоізоляція

До такого важливого елементу даху, як теплоізоляція, пред'являється ряд вимог. Вона повинна мати невелику вагу, бути екологічною, довговічною і вогнестійкою. Дуже важливо захистити утеплювач від вологи, щоб він не втратив своїх властивостей. Найпопулярніші теплоізоляційні матеріали:

Пінополістирол. Має невелику вагу, довговічний і найбільше підходить для плоских покрівель.

Пінополіуретан. Добре зберігає тепло, довговічний і легкий.

Скловата. Виготовляється з розплаву скла або його відходів. Матеріал добре поглинає звуки, не вбирає вологу, не боїться морозів і не мнеться в процесі експлуатації.

Мінвата. Структура волокон може бути різною: шаруватої, просторової, гофрованої або вертикально–шаруватої. Матеріал добре зберігає тепло, поглинає звуки, не боїться вологи, гризунів і температурних перепадів.

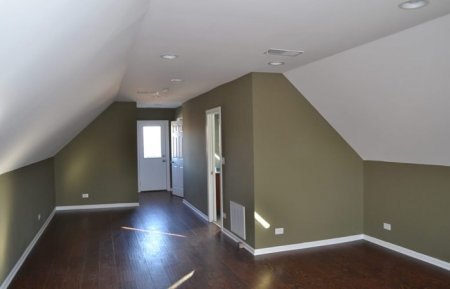

Внутрішня обробка

Існує кілька варіантів оздоблення даху з внутрішньої сторони. Зазвичай ці роботи роблять в мансардах або на теплих горищах. В якості обшивки можна використовувати: гіпсокартон, вагонка, фанеру або OSB-плити. Оздоблення гіпсокартоном починають зі скатів і фронтонів, після чого переходять до стелі. Полегшити роботу допоможе обрешітка, що йде з кроком 1 м По горизонталі прибиваються додаткові бруски (крок 300-500 мм). Після цього гіпсокартон кріпиться саморізами до підготовленої поверхні. Він вирівнюється шпаклівкою (в області отворів) і грунтується. Гарним елементом даху може стати вагонка. Її нарізують і кріплять до решетування за допомогою цвяхів. Необхідно постійно перевіряти рівність поверхні рівнем. Як тільки буде закріплено останній елемент, вагонку покривають лаком. Ще один варіант внутрішньої обробки – використання фанери. Вона добре вирівнює поверхню, після чого її можна покрити фарбою або шпалерами. В якості обшивки краще всього використовувати вологостійку фанеру, щоб вона не постраждала при випадковій протікання. Матеріал кріпиться до решетування за допомогою цвяхів або саморезов. Роботу починають з фронтонів і скатів, а потім переходять до стелі. OSB–плити можна кріпити прямо до крокв і фермам (додаткова обрешітка не знадобиться). Перед обробкою поверхня вирівнюється, а потім кріпиться саморізами лист. Додаткове вирівнювання не знадобиться, якщо кроквяні конструкції будуть виготовлені з шліфованою дошки.

Пристрій мансарди

Мансарди можуть бути абсолютно різними, але основні елементи даху залишаться практично однаковими. Крім того, їх арсенал нічим не відрізняється від звичайних покрівель. В залежності від кількості скатів мансарди ділять на:

Односхилі. У такої споруди одна стіна висока, інша – низька. При цьому вони обидві можуть йти під нахилом. Можливий монтаж однакових стін з односхилим фермою.

Двоскатні. Такі мансарди зустрічаються дуже часто з-за своєї надійності і легкого монтажу.

Ламані. Цей варіант використовується, якщо необхідно надбудувати невелика будівля.

Вальмові і напіввальмові. Такі дахи затребувані завдяки більш раціональному використанню простору.

Конічні, пірамідальні та купольні. Вони зустрічаються в будівлях багатокутної або округлої форми. Мансарди виглядають красиво, але складно зводяться.

Може здатися, що у даху не так багато складових елементів. Але варто придивитися, щоб переконатися в зворотному. При цьому всі елементи виконують певні функції, що робить кожен з них незамінним.
