Коньковий вузол даху: визначення, пристрій і особливості

0 12

Конструкції дахів умовно можна розділити на плоскі і скатні. Перші частіше використовуються в громадських, виробничих і багатоповерхових житлових будинках, а другі – в будівництві приватних будинків і котеджів. Кроквяна система в скатної конфігурації має чимало переваг, але також відрізняється і складним пристроєм. Одним з найбільш відповідальних елементів даної системи є коньковий вузол, на якому замикаються скати, підтримувані опорами, мауерлатів і підкосами.

Загальні відомості про конику даху

Під коником покрівельники передбачають цілу систему конструкційних елементів, сполучуваних з кроквяної системою. Основу його формує горизонтальне ребро з поперечних схилів. Це найвища точка будинку, яка може виконувати декілька задач. Головне призначення цього вузла полягає в надійному замиканні скатів і покрівельного настилу. Коник з'єднує кілька кроквяних елементів, також виступаючи регулятором мікрокліматичних параметрів даху в підпокрівельному просторі. Зокрема, через нього забезпечується циркуляція повітряних потоків, що видаляється волога із горищного приміщення та відводяться продукти згоряння котлів і печей. Але для виконання цих функцій коньковий вузол спочатку повинен бути забезпечений відповідними інженерними пристроями. Переважно коник використовується в двосхилих системах дахів, але і ламана чотирьохскатний конфігурація при укладанні покрівлі в кілька рівнів може задіяти цей елемент.


Коньковий вузол даху: визначення, пристрій і особливості

Техніко-конструкційне пристрій коника

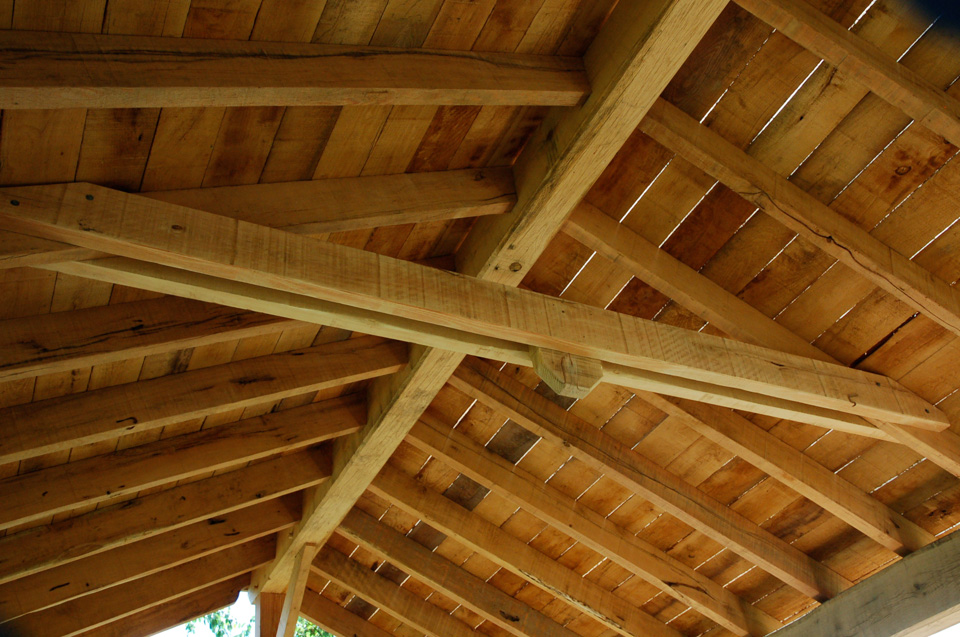

Як вже зазначалося, центральним ланкою у вузлі виступає горизонтально розташоване ребро – це дерев'яна балка з бруса, на яку спираються скати з різних сторін. У свою чергу, крокви для скатів на нижньому ярусі в точках стельового перекриття опираються на мауерлати. В якості елементів силової підтримки самого коника виступають вертикальні опори – так звані бабки. Вони також можуть мати бічні підпори, які підвищують стабільність конструкції. Можлива і схема пристрою кроквяної системи даху без вертикальних опор, але за умови посилення горизонтальної підтримки. У таких конструкціях функцію вертикальних стійок виконують зв'язки і затягування з підкосами, безпосередньо з'єднують два ската нижче рівня самого коника. Центральна балка в цьому випадку підтримується тільки зусиллям двох скатів, в свою чергу дають ще більше навантаження на бруси мауерлата. Іншими словами, частина ваги зміщується з центру перекриття до підтримки по периметрах зовнішніх стін.


Коньковий вузол даху: визначення, пристрій і особливості

Види ковзанів даху

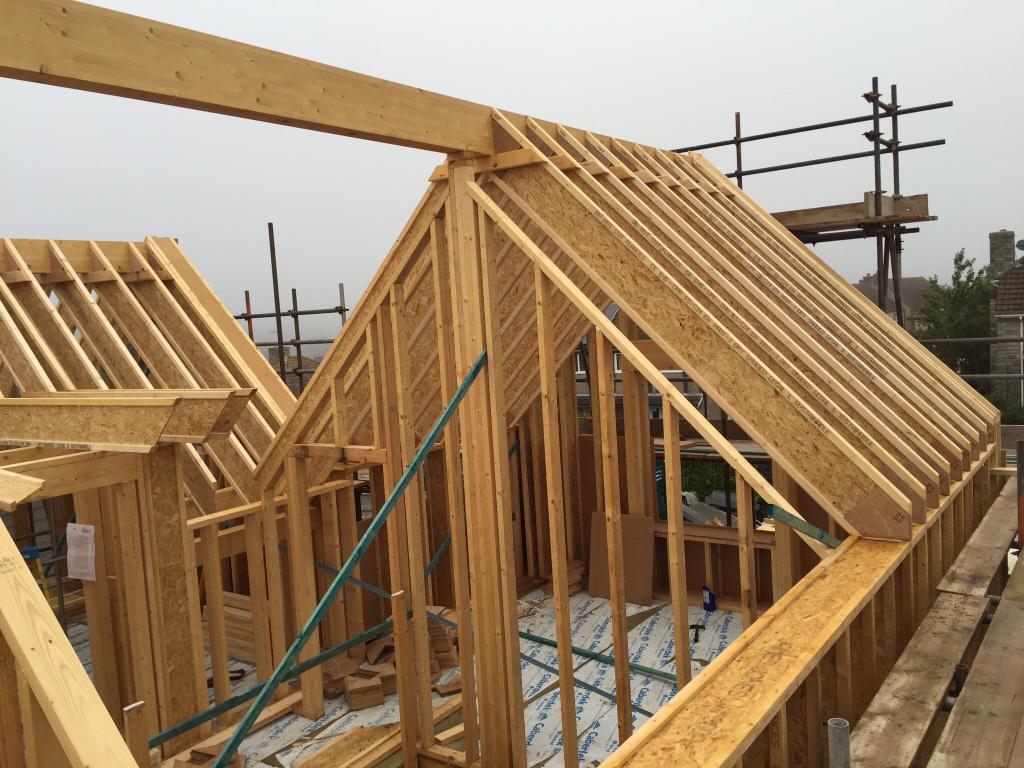

Конькова система може бути виконана в різних варіантах. Що стосується матеріалу виготовлення, то крім бруса можуть використовуватися металеві профільні стрижні. Інша справа, що у них безліч недоліків (від великої ваги до складнощів у монтажі), тому частіше застосовується саме деревне пиломатеріал. Головні ж відмінності зумовлюються формою і конструкцією конькового вузла даху, який може бути виконаний в наступних варіантах:
  • Коньковий профіль. Традиційний варіант вузла стикування двох скатів. Це той же дерев'яний брус, який дозволяє наділити верхню точку кроквяної системи всіма необхідними функціональними компонентами.
  • Напівкругла планка. Власне, це варіація класичного дерев'яного профілю, але в більш естетичний вигляд. Помітити зовнішні особливості цього рішення можна за фронтону будинку.
  • Врізний коник. Нестандартний вузол підтримки крокв, який використовується для вальмових, тобто чотирисхилі покрівлі. Центральна несуча планка буквально врізається в скат, формуючи в деякому роді відгалуження конька від основної кроквяної системи.
  • Види покрівельного покриття коника

    Коньковий вузол даху: визначення, пристрій і особливості

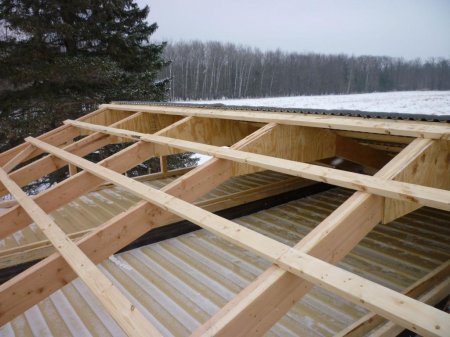

    Якщо з тильного боку коник сполучається з елементами кроквяної системи, то зовні його покриває покрівля, вибір якої також важливий. На сьогоднішній день актуальні наступні варіанти конькового покриття:
  • Металочерепиця. Матеріал хороший і своєю довговічністю і естетичними перевагами. Якщо правильно підійти до вибору типу зовнішньої полімерної обробки, то вийде всебічна захист від опадів, сонячних променів, вітру та інших негативних факторів. Єдиний мінус металочерепиці – висока ціна.
  • Профнастил. Металеві листи з оцинкованої сталі, які також славляться високим терміном служби (30-40 років) і механічною надійністю. Але, вибираючи профлист на коньковий вузол, необхідно враховувати можливі обмеження по навантаженню. На 1 м 2 ця покрівля дає від 5 до 10 кг в середньому, що підійде не для кожної кроквяної системи.
  • Шифер. Бюджетне рішення, яке вигідно своєю універсальністю і практичністю. Але в силу низької міцності і відсутність декоративних якостей цей варіант частіше використовують для будівель хозблока.
  • В якості альтернативи можна розглядати покрівлю на основі ондуліна, бітуму та фланців, але в зв'язці з коньком ці покриття швидше виконують функцію основи, а не доповнення. Такі системи поставляються в спеціальних комплектах, які також можуть включати пристосування для пристрою снігозахисту, водостоки, димоходи і т. д.
    Коньковий вузол даху: визначення, пристрій і особливості

    Розрахунок конькового вузла

    В процесі розробки проекту покрівельник повинен визначити оптимальну висоту розміщення коника. Для цього потрібні технічні параметри прогонної балки, що знаходиться в центрі кроквяної системи. Ці дані будуть залежати від ширини будинку. Також у розрахунках враховується кут скатів, який варіюється від 5 до 60 градусів. Знаючи ширину будинку (відстань від протилежних мауерлатів, від яких відходять скати) і кут нахилу покрівлі, можна визначити висоту від горищного перекриття до верхньої точки даху. Наприклад, у проектуванні конькового вузла скатної даху з кутом 30 градусів для будинку шириною 6 м висота складе приблизно 35 м. В процесі розрахунку буде використовуватися нормативний коефіцієнт 059 (застосовується для дахів з 30-градусним скатом), який необхідно помножити на 6 м.

    Комплектація коника

    У приватних будинках дахи мають безліч функцій, пов'язаних з інжинірингом всієї споруди. Очевидно, що й коник різною мірою повинен буде взаємодіяти з окремими системами. Розширений перелік добірних елементів охоплює наступні пристрої:

  • Заглушки. Потрібні для монтажу додаткових елементів покрівлі та захисту скатних стиків.
  • Снігозатримувач. Бар'єр для сніжних мас, який мінімізує навантаження від опадів на покрівлю і кроквяну систему в цілому.
  • Вітрова планка. Металева накладка, призначена для бічного захисту конькового вузла кроквяної даху від опадів, вітру і випадкових механічних ударів.
  • Карниз. Також варіант захисного елемента, який встановлюється на дерев'яну карнизну дошку під гідро - і теплоізоляційні покриттями.
  • Крім основної функції у виборі додаткових конькових пристосувань бажано враховувати і стилістичні нюанси вибору. Причому дизайнери радять не просто віддавати перевагу елементів з однаковою фактурою і текстурою, але і виконувати загальну композицію в єдиному матеріалі. Цей нюанс важливий і з точки зору надійності монтажу.

    Технологія монтажу коника

    Коньковий вузол даху: визначення, пристрій і особливості
    До пристрою коника переходять після завершення укладання покрівлі на поверхні схилів. Деталі доставляють на дах мотузкою або з допомогою лебедочного механізму. В першу чергу встановлюється брус з перетином 7х9 см. З двох сторін до нього кріпляться елементи обрешітки у вигляді дерев'яних планок. Ці операції зручніше виконувати з центральної конькової планкою, що має округлену поверхню, тому при бажанні можна виконати ручну обробку бруса електролобзиком або шліфувально-стружковими апаратами. Для профілактики негативних біологічних процесів буде незайвим ізолювати встановлені дерев'яні елементи руберойдом, який також виконає функції паро - та вологозахисту. До речі, тильна сторона металочерепиці для конькового вузла, як правило, забезпечується підкладкою з утеплювача і засобів захисту від цвілі і грибка. Кріплення елементів черепиці в цій частині проводиться безпосередньо до бруса.

    Фіксація конькової конструкції

    Механічне кріплення елементів конькової конструкції може виконуватися різними способами. Типова модель фіксації реалізується в такій послідовності:
  • На основних елементах вузла висвердлюються монтажні отвори (тільки на плоских сторонах).
  • Перед установкою кріплень завершується підгонка і стикування деталей з нахлестом від 10 див.
  • Для напівкруглого коника застосовується з'єднання по лініях штампування.
  • Кроквяні ферми під коньковим вузлом кріпляться за допомогою саморезов з цвяхами або за методом укладання в паз. Головне, щоб до моменту установки були правильно розраховані кути нахилу від ската.
  • Для підвищення міцності конструкції як доповнення монтують подконьковую дошку вище рівня обрешеточных ферм.
  • Коньковий вузол даху: визначення, пристрій і особливості

    Пристрій коника з дефлектором

    Підтримка сухості в підпокрівельному просторі – найважливіша умова для забезпечення оптимального стану кроквяної системи. Коньковий дефлектор якраз сприяє висновку пари і вологи з-під покрівлі і горищного приміщення, не допускаючи всередину опадів. У монтажі цього елемента бажано використовувати сегмент покрівлі з готовим вентиляційним каналом. У тій же металочерепиці передбачаються ергономічні та зручні в установці пластикові дефлектори. Від покрівельника потрібно лише вмонтувати в коньковий вузол сегмент з каналом воздухоотвода і при необхідності забезпечити його допоміжними елементами зразок патрубка і дифузора. Далі прилеглі місця стиків покрівельного сегмента з дефлектором додатково посилюються метизами, а зазори герметизуються монтажною піною або будівельним силіконом.

    Поради по обслуговуванню коника

    Якщо пристрій кроквяної системи використовувалася якісна деревина з нормативними характеристиками вологи без фізичних дефектів, особливих заходів з техобслуговування не потрібно. Достатньо раз в 2-3 року обробляти елементи конькового вузла покрівлі захисними просоченнями з вогнетривкими і антигрибковими функціями. Також слід періодично стежити за зовнішніми захисними пристосуваннями в місцях скатних стиків і на фронтонах.

    Висновок

    Коньковий вузол даху: визначення, пристрій і особливості
    Коник хоч і займає найвищу точку в кроквяної системі, але не тільки він визначає техніко-експлуатаційні характеристики даху. Якість його функціональних процесів буде значною мірою залежати від конструкційної підтримки, використовуваних ізоляторів, підкладок і покрівельного настилу. Правильно буде розглядати коньковий вузол як частину несучої системи даху. Чи означає це, що від нього мало що залежить? Зрозуміло, немає. У ході експлуатації конструкційні характеристики коника визначать мікрокліматичні властивості підпокрівельної ніші і стабільність положення скатів. Інша справа, що в різних конфігураціях пристрої цього вузла до нього будуть пред'являтися різні вимоги по функціональності і технічної надійності.
