Бур ТІСЕ своїми руками: пристрій, особливості та відгуки

На сьогоднішній день будівництво приватних будинків - це досить трудомістка і дуже витратна справа. Дуже багато часу, сил і засобів займає облаштування однієї з найважливіших частин фундаменту. Він повинен бути максимально якісним і міцним, інакше споруда не буде служити довго. Останнім часом пальові фундаменти стають все більш популярними, так як є можливість зробити бур ТІСЕ своїми руками, який значно спрощує риття поглиблень для паль.

Навіщо потрібен бур

Найбільша проблема при зведенні пальового фундаменту для приватних забудовників - це вартість. Саме цю проблему допомагає вирішити бур. Його основна перевага, яка виділяє його на тлі інших інструментів, - це можливість буріння навіть проблемних видів грунту. Грунти, які відрізняються наявністю найбільш складної структури для буріння, можуть бути оброблені за допомогою модифікованого ручного пристрою. Найкращим варіантом для приватних будівельників є складання бура ТІСЕ своїми руками, так як це дозволить заощадити ще більше матеріальних коштів.

Елементи конструкції

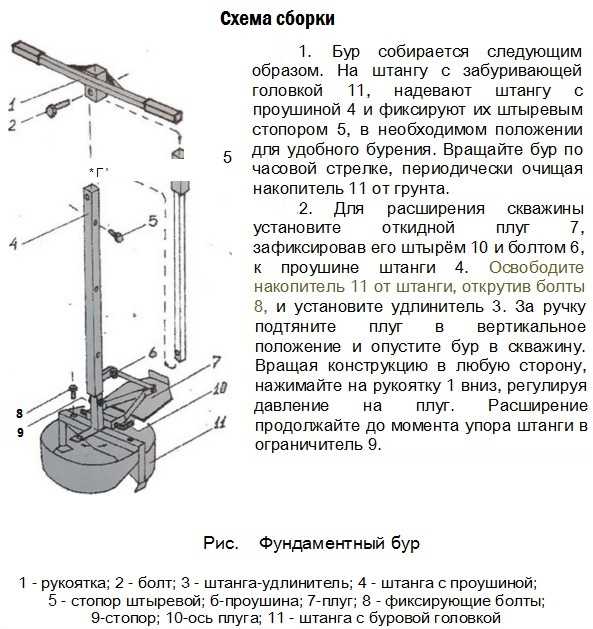

Для того щоб здійснити збірку, необхідно розуміти, з чого складається обладнання. В конструкційні елементи входять:

Штанга з двома з'єднаними частинами. Основна частина деталі дасть можливість проводити бурильні роботи на невеликій глибині. Додаткова штанга використовується для того, щоб збільшити глибину буріння. Довжина додаткової штанги стандартно становить 110 див. В покупних моделях частини з'єднуються між собою спеціальними фіксаторами. Також до будь-якої з частин можна прикріпити механізм для обертання бура ТІСЕ своїми руками.

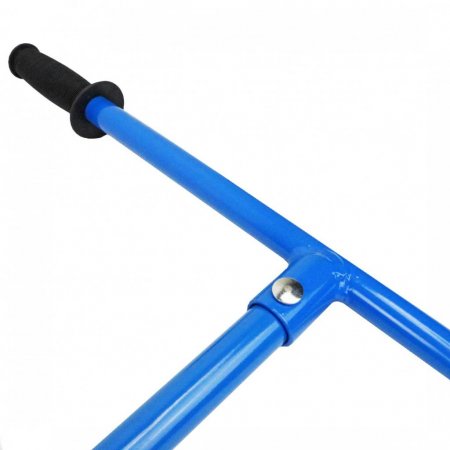

Природно, необхідна рукоятка, яка дозволить обертати бур.

Так як необхідно виймати грунт, то всі моделі забезпечуються накопичувачами. Діаметр зазвичай становить 250 мм. Він забезпечує не тільки паркан, але і розпушування грунту. Конфігурація елемента - циліндр. Важливо відзначити, що будь-які відхилення від вертикалі, які можуть бути викликані перешкодами у грунті, будуть нівелюватися за допомогою конструктивних особливостей обладнання.

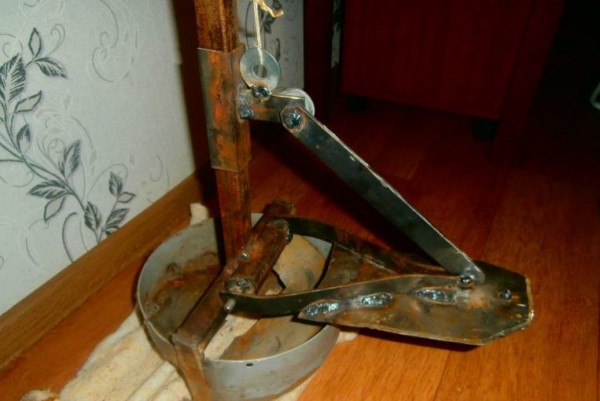

Останній елемент - це додаткове пристосування відкидного типу, яке служить для того, щоб була можливість розширити шахту при використанні бура ТІСЕ своїми руками. Можливий діаметр розширеного поглиблення становить 50-60 див.

Види приймача

Ще одна річ, з якою потрібно ознайомитися, - це два типи приймачів грунту.


Якщо робота йде з важкими грунтами, то деталь відрізняється тим, що має чотири елемента з конусоподібною формою, які розташовані рівномірно. Призначення іклів у такому випадку - це забір розпушеного грунту, яка має кам'янисті включення, з діаметром до 50 мм. Якщо грунт характеризується легкою або сипучої структури, то конструкція повинна мати ікла пилкоподібної форми. Відстань між кромками таких іклів буде суттєво обмежена, що значно знизить можливість висипання грунту при паркані. Крім того, такі ікла дозволяють ефективно позбавлятися від дрібних каменів.

Інструменти і матеріали

Виготовити бур ТІСЕ своїми руками з кресленнями або наявністю готового зразка - це відмінний варіант, щоб заощадити на покупці. Для того щоб успішно зібрати таке обладнання, необхідно мати під руками наступні інструменти і матеріали:

Необхідно підібрати металеву трубу з діаметром приблизно 250-300 мм. Цей параметр може змінюватися в залежності від того, який діаметр повинен бути біля самої свердловини.

Наступна деталь - це робочий орган пилки дискового типу.

Необхідна труба рукоятки.

Потрібні фіксують деталі, щоб закріпити частині штанги.

Не обійтися без таких додаткових елементів, як петлі, пластини та металеві прути.

З інструментів обов'язково знадобиться електрична дугова зварка.

Після того як всі елементи будуть в наявності, зробити бур ТІСЕ своїми руками не складе великої праці. Після закінчення зборки буде необхідно лише обробити готовий виріб захисними засобами, щоб запобігти швидке поява корозії.

Складання конструкції

Після того як все буде підготовлено і буде ретельно вивчений креслення або перед очима буде готовий зразок, можна приступати до складання. Як зробити бур ТІСЕ своїми руками за кресленням?

Спочатку важливо визначитися з необхідною довжиною штанги. Якщо глибина ями повинна бути не більше ніж 15 метра, то доведеться заготовити ще один відрізок труби, який буде надійно кріпитися до першого.

Далі слід підготувати ріжучі кромки для пристрою. Для цього необхідно розпиляти навпіл робочого органу дискової пили, який був підготовлений.

Отримані після розпилу частини приварюються до кінця робочої металевої штанги. Тут важливо, щоб вони перебували під кутом 15-20 градусів.

Наступний крок полягає в тому, щоб приварити відрізок труби обраного діаметра над ріжучими крайками. Для цього потрібно використовувати електричну дугове зварювання. Таким чином вдасться отримати приймач для забору ґрунту з поглиблення.

Необхідно встановити такі деталі, як ікла, які будуть допомагати розпушувати грунт. Їх кількість повинна бути від 2 до 4 в залежності від складності грунту, з якою потрібно працювати. Якщо грунт відноситься до проблемних, то кількість цих елементів можна збільшити. Важливо, щоб усі вони були зафіксовані максимально жорстко і вертикально.

Всі зварювальні шви і місця кріплень деталей один до одного потрібно обробити абразивним матеріалом.

Фінальний штрих у виготовленні саморобного бура ТІСЕ своїми руками - це покриття всього пристосування складом, що захищає від корозії.

Плюси застосування бура

У цього приладу є кілька незаперечних плюсів.

Конструкція пристрою максимально проста.

Для того щоб використовувати таке обладнання, не потрібно проходити спеціальне навчання.

100% екологічність при застосуванні бура.

Виготовлення бура ТІСЕ своїми руками дозволить обробляти навіть самі складні типи грунту без особливих проблем.

Використовувати цей агрегат можна навіть у зимовий час року.

Апарат досить універсальний, так як він дозволяє формувати поглиблення самого різного призначення.

Деякі особливості

Є кілька особливостей, знаючи які можна полегшити роботу або ж поліпшити саморобний бур. Наприклад, якщо передбачається застосовувати прилад на важких ґрунтах, то сильно загострювати крайки його іклів не рекомендується. Ще одна порада стосується випадку, якщо в ґрунті є безліч кам'янистих включень розміром до 5 мм У такому випадку відстань між кромками найкраще максимально знизити, щоб такі дрібні камені постійно не забивалися у зубчики. Виходячи з усього вище сказаного, можна зробити висновок, що зібрати бур ТІСЕ своїми руками, по-перше, досить просто, по-друге, він буде незамінним помічником при облаштуванні пальового фундаменту для житла. Варто також зазначити, що відгуки про використання такого типу бура позитивні. Він виявився дуже зручним у плані експлуатації. Його параметри допомагають справлятися з важкими типами грунту. Але, звичайно ж, основна причина - це економія значної кількості коштів, що не може не радувати будь-яких користувачів даного обладнання.
