Як кріпити кабель-канал до стіни: способи та інструкції

Додано: 28.06.18
Автор: admin
Рубрика: Дім
Монтаж мереж електропроводки може виконуватися відкритим і прихованим способом. У кожного з них є плюси і мінуси, але перший варіант часто стає єдино можливим. Проста укладка дроти з фіксацією метизами на невеликому кроці близько 100 см по сучасним експлуатаційним стандартам та вимогам безпеки теж не годиться. Виходом стає використання кабель-каналу, у ніші якого і розміщується провід. Технологія досить проста, але при її використанні важливо враховувати кілька нюансів монтажу. Як кріпити кабель-канал до стіни? Відповідь на це питання буде залежати від типу поверхні та умов експлуатації електротехнічної інфраструктури.

Що являє собою кабель-канал

Як кріпити кабель-канал до стіни: способи та інструкції

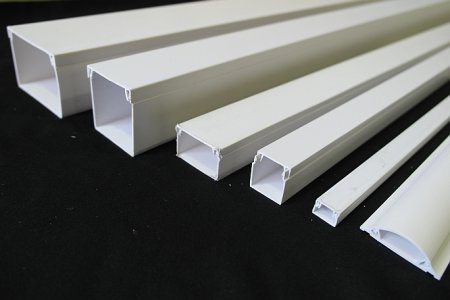

Це монтажний короб, призначений для прокладки кабельних трас за різних поверхонь в приміщенні. Його завдання полягає в маскування і фізичного захисту проводів від пошкоджень і запилення. Основним матеріалом виготовлення конструкції короби пластиковий сплав, який може мати волого - і термозахист. Також зустрічаються металеві конструкції – з оцинкованої або холоднокатаної сталі. Але використання металевих коробів не завжди зручно через електромагнітних перешкод і жорсткої структури.


Зовнішній вигляд виробу може розрізнятися за фактурою і текстурою. Класичний білий кабель-канал з пластику зустрічається найчастіше, але бувають і стилізовані варіанти дизайну під дерево або кам'яну плитку. Також канал доповнюється різної монтажної та регулювальної фурнітурою для прокладки в складних місцях і створення функціональних електротехнічних вузлів.

Загальна технологія монтажу

Як кріпити кабель-канал до стіни: способи та інструкції
Технологія установки і кріплення кабель-каналу передбачає виконання декількох операцій. На базовому етапі виконується розмітка контурів прокладки, за яким відрізками буде укладатися канал. Далі слід зафіксувати основу конструкції. Треба відзначити, що сам канал формується декількома сегментами – як мінімум це буде несуча частина у вигляді тонкої довгою панелі, яка монтується безпосередньо до стіни. Друга обов'язкова частина – замикаюча кришка, яка фіксується з допомогою засувок або пазових замкових з'єднувачів до вже встановленої основі. Як кріпити кабель-канал до стіни? Існує кілька методів: від фіксації за допомогою тримачів до прямої установки за допомогою саморізів, болтів або інших закручується металовиробів. В обох випадках вимагається попереднє створення форматних отворів для заглиблення кріплення. Винятком може бути лише клейовий метод фіксації.


Установка розподільного короби

Складні розгалужені і пересічні траси повинні бути надійно зафіксовані в місцях стиків. Правильно організувати прокладку в таких точках дозволяє спеціальний аксесуар у вигляді розподільного короби. Зазвичай він виконується з того ж матеріалу, що й основний канал. При великій кількості вузлів перетину або з'єднання трас краще використовувати саме пластикові комплекти, оскільки в ході установки може знадобитися створення позаштатних отворів і перфорацій. Як кріпити кабель-канал до стіни з розподільним коробом? Так само спочатку проводиться розмітка. Далі в місцях розв'язки встановлюється короб – ця операція виконується комплектним кріпленням з анкерами, кронштейнами або гвинтами. Важливо дотримати такий стан короба, щоб вихідні сторони чітко орієнтувалися на лінії підводки кабель-каналів. Останні закріплюються на дні короба за допомогою заглушок та інших спеціальних затискачів, які обов'язково повинні бути в комплекті. На заключному етапі після з'єднання ліній проводки конструкція замикається кришкою розподільного короби.

Робота з кутами

Як кріпити кабель-канал до стіни: способи та інструкції

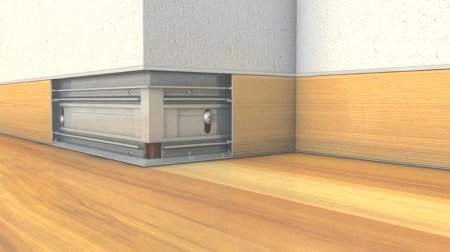

Найбільш складні ділянки прокладання кабель-каналу – кути. Теоретично можна і в таких місцях обійтися стандартною конструкцією, правильно її підрізавши і зігнувши. І для цього спочатку слід використовувати гнучкий кабель-канал, який не зламається в процесі установки і не розірветься через деякий час експлуатації. Але більш надійний варіант передбачає використання спеціальних куточків – внутрішнього і зовнішнього. Такі аксесуари складаються з несучої бази, роздільників трас і зовнішньої накладки (кришки). Це свого роду перехідною сегмент, який виступає сполучною ланкою між контурами, стыкующимися під кутом. Звичайно, у стику як такому немає необхідності – траса може укладатися суцільним чином, а сполучні операції торкнуться лише в'язку гнучких куточків з двома каналами по сторонах. Всі кріпильні операції виконуються з допомогою того ж переліку металовиробів.
Як кріпити кабель-канал до стіни: способи та інструкції

Як кріпити кабель-канал до бетонної стіни

Оптимальне рішення – використовувати комбінацію дюбеля з анкером. Формат кріплення повинен підходити до розрахункового навантаження на конструкцію. Спочатку створюється отвір за допомогою електродриля. Якщо мова йде про щільною бетонній стіні з твердою основою, може знадобитися потужна ударна дриль або навіть перфоратор. Та ж схема використовується, якщо потрібно виконати фіксацію на цегляній стіні. Як кріпити кабель-канал? До підготовленим отворів прикладається несуча панель каналу, а потім встановлюється анкер. Якщо всі отвори збігаються, можна виконувати закручування металовироби. Далі точки кріплення замазуються герметиком і кришка закривається.
Як кріпити кабель-канал до стіни: способи та інструкції

Як кріпити кабель-канал до дерев'яної стіни

Жорсткі силові метизи не годяться для м'яких деревних основ. Це ж відноситься до різного роду панельних конструкцій, пїноблоку, гіпсовим листів і т. д. В даному випадку потрібно більш делікатне і в той же час щільне входження кріплення в мягкотельную основу. Чим і як кріпити кабель-канал до стіни з деревини? Бажано використовувати чорні саморізи довжиною 30-40 мм. Дуже довгі і зовсім дрібні елементи не підійдуть з різних причин – від надмірного руйнування основи до недостатньої несучої сили. Закручування проводиться шуруповертом з хрестоподібної битою на низьких обертах. Крок між точками кріплення витримується приблизно в 50 див. Важливо відзначити, що чорний колір саморіза є кращим з причини його стійкості до корозії. Але контакт з деревиною передбачає й інші загрози біологічного характеру вже для структури стіни. Тому буде не зайвим попередньо обробити поверхню кріплення спеціальними захисними просоченнями для дерева.

Клейовий спосіб кріплення

Як кріпити кабель-канал до стіни: способи та інструкції
Несуча панель каналу приклеюється до поверхні стіни за допомогою монтажного клею або рідких цвяхів. Як правильно кріпити кабель-канал до стіни даними способом? На тильну сторону панелі досить нанести тонку хвилясту лінію складу з амплітудою близько 75% від ширини каналу. Далі основа короби притискається до стіни і утримується близько 30 сек. Конкретні нюанси робочого процесу залежатимуть від типу клею, але головне, щоб він мав сумісність з матеріалом каналу і поверхнею кріплення.

Висновок

Як кріпити кабель-канал до стіни: способи та інструкції
Використання спеціальних пристосувань для прокладки кабельних трас в приміщенні обходиться недорого, але зате дає ефективний захист для проводки в процесі експлуатації. Наприклад, двометровий сегмент гнучкого кабель-каналу можна придбати всього за 20-30 руб. У стільки ж обійдуться штучні фурнітурні елементи та супутні аксесуари. Для великого офісу з широкими і довгими трасами комплексна прокладка вимагає істотних вкладень, але і ці витрати окупляться завдяки електротехнічної надійності інфраструктури. Адже якщо канали залишити відкритими, вони будуть схильні до численних негативних впливів, що в недалекому майбутньому буде потрібно заміна ізоляції проводів або повного оновлення траси. І це не кажучи про естетичному акценті, оскільки правильно підібрані по фактурі кабель-канали не просто приховують проводку, але і можуть розставляти дизайнерські акценти в інтер'єрі приміщення.
