Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців

Додано: 28.06.18
Автор: admin
Рубрика: Дім
Зі статті ви дізнаєтеся про те, як виготовити газовий котел своїми руками з дешевих матеріалів. По суті, він є центральним компонентом всієї системи будь-якого приватного будинку. Від нього залежить не тільки клімат в будинку, але і безпеку. Тому вкрай важливо зробити правильно розрахунок всіх параметрів обладнання. Для роботи котла навіть при відсутності електроенергії необхідно ставити додатково джерело безперебійного живлення. Можна купити готовий або виготовити самостійно – все залежить від ваших здібностей.

Плюси і мінуси опалення газом

Газ – це один з найдешевших типів палива. Саме з цієї причини котли, що працюють на газі, користуються популярністю. Можна виділити наступні переваги:


  • Високий ККД котлів.
  • Використовувати пристрої дуже просто.
  • З точки зору екології – мінімум викидів в атмосферу.
  • Паливо відносно дешеве.
  • Термін експлуатації більше, ніж у конкурентів – 20-40 років.
  • Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Але є і недоліки, причому вони істотні:
  • Обладнання має ліцензуватися в обов'язковому порядку. Для цього слід звернутися в газову службу. Без ліцензії експлуатація приладу заборонена.
  • Котел повинен встановлюватися в окремому приміщенні (а це можливо зробити далеко не завжди).
  • Обов'язково повинен бути присутнім димар.
  • Буде потрібно наявність розетки для включення електричних компонентів.
  • Якщо експлуатація буде відбуватися неправильно, виникає ризик виникнення пожежі.
  • Але складності виправдовуються тим, що котли на газі дуже економічні, якщо порівнювати їх з іншими. Наприклад, вугілля і дрова потрібні у великій кількості для опалення. А гас або бензин дуже дорогі. Можна використовувати котли електричні нагрівачі, але у них ККД набагато нижче.


    Типи котлів

    Класифікацію котлів можна здійснити за кількома ознаками. В першу чергу, їх можна розділити за кількістю контурів:
  • Одноконтурні – дозволяють виконати одну функцію. Вони або гріють воду для використання в побуті, або прогрівають труби для опалення.
  • Двоконтурні – дозволяють нагрівати воду для раковин і прогрівати труби.
  • Також по виду відводу продуктів згоряння можна розділити на:
  • Котли з природною тягою. Повітря приходить з вулиці. Такі котли допускається встановлювати у невеликих будинках або сараях.
  • Котли з припливної тягою – достатньо складна система, для нормального функціонування необхідний димар і камера згорання закритого типу.
  • Тип розпалювання газових котлів:
  • На п'єзоелемент – розпал відбувається вручну.
  • Електронні – як тільки з'являється харчування, котел починає працювати.
  • Існує два варіанти установки обладнання:
  • На підлозі.
  • На стінці.
  • Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Варіантів регулювання також два:
  • Одноступінчасті – рівень потужності всього один (повний).
  • Двоступінчастий – можна встановити котел в один з двох режимів (сильний чи слабкий).
  • Підключення газового котла можна робити як до балону, так і до магістралі. Найбільш поширені та ефективні конструкції виготовляються із сталі. Чавунні можуть похвалитися тим, що вони надовго зберігають тепло, але маса у них досить велика. Мідні – досить дешеві, але вони остигають швидко. Тому найоптимальнішим варіантом виявиться пристрій з чавуну або сталі.

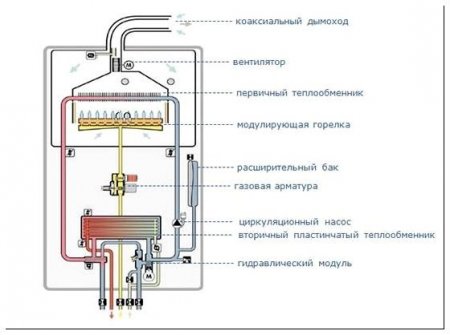

    Як працює котел?

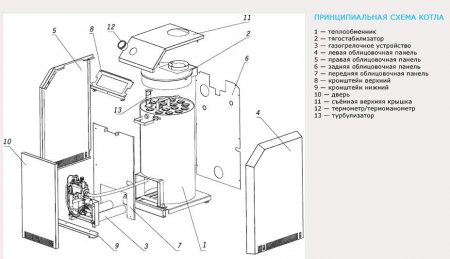

    У статті ми розглянемо, як виготовити газовий водяний котел своїми руками. Але спочатку потрібно з'ясувати, з яких компонентів вони складаються:
  • Газовий пальник.
  • Насос.
  • Теплообмінник.
  • Розширювальний бачок.
  • Автоматика.
  • Вентилятор.
  • Термометр.
  • Система безпеки.
  • Манометр.
  • Клапан газу.
  • Повітровідвідник.
  • Робота дуже проста: як тільки включається пристрій в мережу, відбувається розпал пальника. З її допомогою прогрівається теплообмінник, в нього заливається антифриз, вода або масло. Все залежить від того, чим опалюється будинок. За допомогою насоса створюється робочий тиск в системі. Внаслідок цього рідина циркулює по трубах, а радіатори віддають тепло в приміщення.

    Підготовка до проведення робіт

    Перед тим, як зробити газовий котел своїми руками, потрібно впевнитися, що всі інструменти та матеріали у вас є в наявності. А найголовніше – ви повинні бути впевнені у власних силах і майстерності. У тому випадку, якщо в наявності немає зварювального апарату, краще відмовитися від виготовлення котла.
    Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Зверніть увагу на такі нюанси:
  • Не можна робити підключення котла до магістралі, якщо не отримано дозвіл газової служби.
  • Для отримання дозволу необхідно викликати фахівців на будинок або відвозити конструкцію у газову службу для огляду.
  • Неправомірно встановлений котел – це не стільки штраф, скільки ризик появи витоку газу, як наслідок – спалах і вибух.
  • Коли здійснюєте зварювальні роботи, пам'ятайте про свою безпеку. На руки, голову і тіло потрібно надягати спецодяг.
  • Не купуйте компоненти для виготовлення котла з рук, краще довіртеся спеціалізованим магазинам.
  • Всі елементи виготовляти потрібно строго по кресленнях.
  • Перед початком робіт підготуйте необхідні матеріали та інструменти.
  • Розрахунки конструкції і креслення

    Для того щоб зробити підлоговий газовий котел своїми руками, потрібно використовувати креслення, перевірені на практиці. Якщо придивитися уважніше, то надійних конструкцій досить мало. Для того щоб котел у будинку зміг створити затишок і забезпечити кімнати теплом, потрібно розрахувати його об'єм. Найбільш простий спосіб – це вирахувати квадратуру будинку. На 10 кв. м. необхідно не менше 1 кВт потужності. Для вірності рекомендується додати приблизно 10-25% (запас потужності). В цьому випадку котел буде працювати максимально ефективно.
    Наприклад, у вас будинок має площу 80 кв. м. Отже, енергії необхідно приблизно 8 кВт і як мінімум 08 кВт запас. Це дані за 1 годину роботи. У добу котел здатний витратити приблизно 211 кВт енергії. Тепер враховуйте теплотворну здатність природного газу – це константа, вона дорівнює 655 кВт. Для підрахунку обсягу котла потрібно знати максимальну кількість енергії, яку він споживає за добу. Потім цей показник ділиться на теплотворну здатність газу.
    Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Отже, в нашому прикладі потрібно розділити 211 кВт на 655 кВт. Це приблизно 322 літра. Іншими словами, для опалення будинку площею 80 кв. м. буде потрібно котел, обсяг якого приблизно 33 л.

    Інструменти і матеріали

    Щоб зробити газовий котел для будинку своїми руками, потрібно обзавестися такими матеріалами та інструментами:
  • Електродрилем.
  • Плоскогубцями.
  • Рівнем.
  • Косинцем.
  • Рулеткою.
  • Металевою трубою.
  • Сталевим листом.
  • Газопровідної трубою.
  • Дверцями для топки.
  • Червоною цеглою.
  • Арматурою.
  • Глиною.
  • Оцинкованою бляхою.
  • Зварювальним апаратом і електродами.
  • Термостатом.
  • Автоматикою.
  • Дефлектором.
  • Найскладніше – це підібрати термостат, дефлектор та автоматику. Тому до їх вибору потрібно підійти відповідально.

    Вибір комплектуючих

    Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Виготовити газові котли опалення своїми руками можна досить швидко, якщо правильно вибрати комплектуючі:
  • Термостати – бувають як дротові, так і бездротові. Дротові дешеві, нічим не поступаються бездротовим. Рекомендується вибрати програмовані елементи, так як з їх допомогою можна регулювати і контролювати температуру теплоносія в котлі. Термостат виготовляється, по суті, з двох елементів. Один розташовується в кімнаті, а другий – на фасадній частині котла. При падінні температури в приміщенні термостат запускає котел. Зверніть увагу на те, що вітчизняні виробники взагалі не поступаються закордонним аналогам.
  • Що стосується автоматики, то зазвичай до неї відносять захист від перегріву, модуль контролю полум'я, підривної клапана і контролер тяги. Ці елементи можна придбати окремо. Щоб котел працював нормально, буде потрібно встановити всі ці пристрої. Не варто брати найдешевші або дуже дорогі – зупиніть свій вибір на середньої цінової категорії.
  • Дефлектор – це елемент, який дозволяє забезпечити хорошу витяжку. Він ставиться на труби димоходу. Ідеальний варіант – це конусоподібний парасольку з нержавійки.
  • Починаємо виготовлення котла

    Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Зверніть увагу на те, що можна навіть живити тепла підлога від газового котла. Своїми руками зробити це не складе труднощів. Але спочатку потрібно зібрати всю конструкцію. Для цього:
  • Встановлюєте котел на фундамент. Для цього викопуєте ями (глибина близько 08 м). Ширина ями така ж, як у котла. Можна зробити невеликий запас. На дні ями треба засипати пісок, полити його водою і дати просочитися. Зверху укладаєте камені і щебінь.
  • Збираєте опалубку і каркас. Буде потрібно наявність арматури. Після заливаєте бетон і опалубку через 1-2 доби прибираєте. Поверх фундаменту укладіть гудрон або руберойд.
  • Виготовте з цегли стіну – вона зможе захистити основну від розпеченого котла. В ширину і висоту стіна повинна бути більше, ніж котел (але ненабагато, вистачить 10-15 см).
  • На цьому підготовка фундаменту закінчена, тепер на нього можна монтувати котел.

    Виготовлення котла

    При ремонті газових котлів своїми руками можна зіткнутися з непередбачуваними нюансами. Тому всі роботи виконуйте строго по кресленнях, дотримуючись інструкції. Інакше згодом ремонт буде складно виконати. Першим ділом потрібно зробити теплообмінник – саме в ньому відбувається нагрів води. Потрібно бак зі сталі і мідна труба (довжиною 04-05 м). У верхній і нижній частинах бака потрібно зробити два отвори під трубку.
    Газовий котел своїми руками: техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Трубку потрібно зігнути у вигляді спіралі і вставити у бак. На кінцях трубок обов'язково потрібно поставити фітинги, після чого акуратно їх запаяти. При роботі пальник буде прогрівати спіраль з міді, а вона передасть тепло до баку. Виготовити самостійно такі елементи, як автоматику, термостат і дефлектор нереально, тому їх потрібно придбати в спеціалізованому магазині. Після збірки корпусу котла і встановлення його на фундамент можна приступити до виготовлення димоходу. Труба для нього повинна бути не менше 20 см діаметром. Над дахом повинно бути не менше 40 см труби. Вона приварюється до котла збоку. За допомогою витяжки швидше і простіше видаляється вуглекислий газ. Щоб її зробити, потрібно придбати грати і вентилятор.

    ДБЖ і стабілізатор

    Для того щоб виготовлений своїми руками газовий котел працював правильно, потрібно всю автоматику живлення від мережі змінного струму. Причому рекомендується живляча напруга стабілізувати, а також встановити ДБЖ. В цьому випадку котел у вас буде працювати навіть при відключенні електроенергії. З допомогою стабілізатора відбувається захист котла від перевантаження і стрибків напруги.
