Як під'єднати антенний кабель до штекеру своїми руками?

0 9

Незважаючи на те що сьогодні інтернет є майже в кожному будинку, в багатьох квартирах подача телевізійного сигналу, як і раніше, здійснюється за допомогою кабелю. Тому питання про те, як під'єднати антенний кабель до штекеру, досить актуальне. Неправильний монтаж негативно позначиться на якості одержуваного сигналу, навіть якщо використовувати самий сучасний і дорогий матеріал. Як правильно під'єднати антенний кабель до штекеру? Як вибрати виріб, щоб потім не шкодувати про зроблену покупку? Що порадять фахівці? Знайти відповіді на ці питання допоможе ця стаття.

Як під'єднати антенний кабель до штекеру своїми руками?

Знайомство з виробом

Антенний кабель представлений багатошаровим проводом, якому притаманні екрануючі властивості, завдяки яким і здійснюється стабільна передача сигналу. Таким чином телевізор буде показувати тільки з приєднаною антеною. Спеціально для цієї мети його оснастили спеціальним роз'ємом для підключення, який переважно називають антенним гніздом. В іншій частині з'єднання відведено місце для штекера. Останній домашньому умільцю доведеться монтувати на кабель, який може бути під'єднаним до антени, супутниковій тарілці або розподільної телевізійної коробці.


Як під'єднати антенний кабель до штекеру своїми руками?

Що знадобиться для роботи?

Дуже часто люди, які не звикли працювати руками, не знають, як під'єднати тонкий антенний кабель до штекеру. Судячи з численних відгуків, нічого складного в підключенні немає, тому вдаватися до послуг фахівців не обов'язково. Впорається з цим можна і своїми силами. Насамперед потрібно обзавестися антенним (коаксіальним) кабелем, канцелярським ножем або різаком.

Про конструкції кабелю

Перш ніж цікавитися, як під'єднати антенний кабель до штекеру, слід знати пристрій проводить вироби. Конструкція кабелю нескладна. В ньому є: центральна жила, мідний дріт, щільна пластикова ізоляція, алюмінієва фольга (є другим провідним елементом), зовнішня ізоляція і екранує обплетення. Завдання останньої – гасити перешкоди, джерелами яких можуть бути погодні і механічні впливи. На прилавках спеціалізованих магазинів є широкий асортимент виробів, що випускаються вітчизняними і зарубіжними фірмами-виготовлювачами. Так як представлена продукція буває самої різної якості, при виборі слід враховувати деякі нюанси, мова про яких піде далі.


На що звернути увагу при покупці?

Судячи з відгуків, питання, як підключити антенний кабель до штекеру, не єдиний зацікавив новачків. На що ж звернути увагу тим, хто вирішив придбати антенний кабель? Такого споживача фахівці рекомендують наступне:
  • Вибирати виріб, в якому зовнішня оболонка з позначенням 75. Це свідчить про те, що в кабелі частота хвиль з опором 75 Ом. Під цей показник розроблені всі сучасні телевізори та комутаційне обладнання. Дана цифра повинна зустрічатися по всій довжині кабелю з інтервалом 1 м.
  • Значення зовнішнього діаметра не повинно перевищувати 06 див. Якщо ж на даному етапі новачок по недосвідченості допустив помилку, то турбуватися не варто, так як все можна виправити. Якщо в штекері діаметр внутрішньої різьби виявився більше діаметра дроти, щоб обтиснення вийшло якісним, доведеться на кабель намотати ізоляційну стрічку. Скільки знадобиться для цього шарів ізоляційної стрічки, кожен майстер вирішує вже по ситуації. Головне, щоб кабель до штекеру був підігнаний якомога щільніше.
  • Краще всього придбати кабель з мідними головною житлової та екрануючої опліткою. У даному випадку покупець може зіткнутися з труднощами з тієї причини, що більшість виробників в цілях економії свої кабелі оснащені сталевими центральними жилами або ж наносять на них мідна напилення. Для виробництва обплетення використовують сплав міді, а екранування – фольгу.
  • Як під'єднати антенний кабель до штекеру своїми руками?

    Про роз'ємі штекера

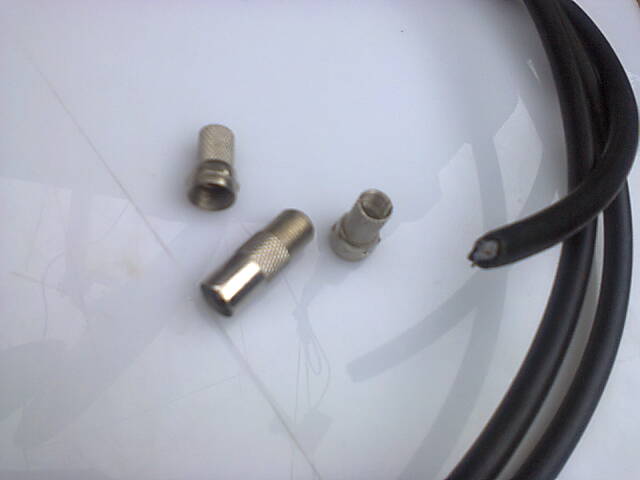

    Як стверджують фахівці, нормальне підключення антенного кабелю до штекеру буде можливо, якщо його роз'єм типу F. Даний вид приймає аналоговий та цифровий телевізійні сигнали. Судячи з численних споживчих відгуків, F-штекер найкращий: він відтворює високоякісний телевізійний сигнал і простий в монтажі, що гідно оцінений багатьма домашніми умільцями. Оскільки діаметри штекерів можуть мати самі різні розміри, це слід враховувати. В іншому випадку штекер не буде відповідати гнізда і підключити телевізор не вийде. Судячи з відгуків, нерідкі випадки, коли телевізор монтований впритул до стінки. У такій ситуації слід використовувати кутовий F-штекер.

    З чого слід почати?

    Перед тим як під'єднувати антенний кабель до штекеру, потрібно виконати підготовчі роботи. Приєднання здійснюється двома способами: екранує обплетення загортається, а можна обійтися і без цього. Судячи з численних відгуків, найкращий і надійний контакт досягається саме з загорнутою опліткою. Обробляється кабель за допомогою ножа або різака. Для цього від його кінця відступають на півтора сантиметра. Далі акуратно по колу розрізають зовнішній ізоляційний шар. Важливо щоб обплетення і алюмінієва фольга залишилися цілими. Відрізана ізоляція видаляється. В результаті і оплетка, та фольга повинні вийти відкритими. Потім вони загортаються назад.
    Як під'єднати антенний кабель до штекеру своїми руками?
    З метою поліпшити міцність фольги її зсередини обмотують поліетиленом. Як стверджують фахівці, в ході зачистки фольга часто пошкоджується. Якщо штекер насадити на кабель з відверненою фольгою, контакт буде неякісний. Тому частина фольги деякі майстри загинають назад струмопровідною частиною зверху. Після цього необхідно зняти ізоляцію з центральної жили. В даному випадку від кінця проводу також відступають, але на 10 мм. Важливо не зіпсувати сам кабель.

    Як поєднати антенний кабель зі штекером? Опис процесу

    До даної процедури приступають після зачистки дроти. Першим ділом потрібно навернути фольгу на першу частину штекера. Як підключити антенний кабель до штекеру правильно? Як рекомендують фахівці, важливо простежити за тим, щоб центральна жила виявилася саме в серцевині штекера. Для роботи знадобляться кусачки, за допомогою яких потім частина центрального проводу видаляється. Зробити це потрібно так, щоб він за накидну гайку виступав не більше ніж на 06 див. Потім приступають до прикручування до самого упору другий частини штекера. Після виконання цих дій вилка вважається готової до використання.
    Як під'єднати антенний кабель до штекеру своїми руками?

    Другий спосіб

    Деяких новачків цікавить, як встановити антенний штекер на кабель, не загортаючи для цього фольгу? Як стверджують досвідчені майстри, виконати це можливо. Достатньо лише зрізати верхній ізоляційний шар і видалити оплетку кабелю. Далі розбирається штекер. Він повинен складатися з двох половинок. На відкриту ділянку кабелю першим ділом насаджується пластикова половина. Другий же вилка затягується.

    Про штекері кутовий конструкції

    Судячи з відгуків, бувають випадки, коли є необхідність пересунути телевізор з вже вбудованим антенним штекером ближче до стінки, що зробити проблематично. Виручить в подібній ситуації спеціальний штекер з кутовою конструкцією.
    Як під'єднати антенний кабель до штекеру своїми руками?
    Придбати його можна в магазині електропобутових приладів. Для приєднання даного вироби застосовується технологія, описана вище. Якщо ж власник телевізора не хоче користуватися штекерним з'єднанням, то оптимальним способом з'єднання стане пайка. Однак для якісного сигналу спаиваемая площа повинна бути менше.
    Як під'єднати антенний кабель до штекеру своїми руками?
    Крім того, при необхідності швидко підключити телевізор виконати це буде проблематично. У зв'язку з цим штекерне з'єднання вважається найбільш зручним.

    Які помилки допускають новачки?

    Не кожному відомо, що деякі виробники антенних кабелів внутрішню частину фольги покривають поліетиленом. Зачищати цей матеріал досить важко, навіть зі скальпелем. Якщо кабель вдасться зачистити, наявність пластику стане вагомою перешкодою для якісного контакту з штекерній виделкою. У результаті сигнал вийде спотвореним. Запобігти цьому можна, якщо отвернутую фольгу загорнути назад таким чином, щоб своєю струмопровідної стороною вона виходила назовні. Нерідко при обтисненні тонкі обплітальні проводки стикаються з головною кабельної житловий, в результаті чого якість сигналу не на належному рівні, а може і зовсім зникнути. Часто антенний кабель укладають в один плінтус разом з електропроводкою. Це, на думку фахівців, неприпустимо, оскільки при такому монтажі передача сигналу також буде неякісною.
