Як зробити радіо своїми руками

У статті буде розказано про те, як зробити радіо своїми руками. Прості приймачі сигналу не можуть ловити станції в діапазоні FM. А для того щоб виготовити радіоприймач, що дозволяє приймати сигнали в FM-діапазоні, потрібно використовувати велику кількість транзисторів або мікросхему. Але найпростіші радіоприймачі, які дозволяють приймати сигнали дальніх станцій, що працюють в діапазоні АМ. У статті ми розповімо саме про останніх.

Основи радіоприймання

Ця конструкція дуже проста, її зможе повторити навіть першокласник. Принцип роботи пристрою досить простий, на будь-якій схемі наведені всі елементи, які зустрічаються в конструкції. При виготовленні такого радіо своїми руками потрібно пам'ятати про те, як формується сигнал радіостанції.


Існує два види сигналів, які випромінює будь-яка радіостанція при роботі в діапазоні АМ:

Несучий – задається генератором певна частота. При цьому створюється своєрідний фон.

Модуляція – це сигнал, який створюється музикою, голосом, якими звуками.

Ці два сигнали накладаються один на одного. І в результаті слухач при налаштуванні на частоту станції може без зайвих перешкод сприйняти інформацію, яка передається.

Антени та заземлення

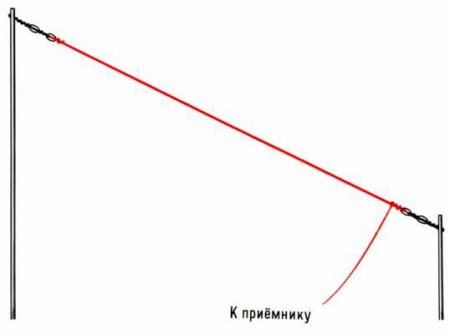

Для нормального функціонування детекторного приймача потрібна хороша антена. Шматочок дроту або телескопічна конструкція не підійдуть, можете навіть не намагатися підключати, ефекту не досягнете ніякого. Потрібно на висоті 3-5 метрів над рівнем землі натягнути дріт не менше 5 метрів в довжину. Від нього робите відвід до місця установки радіоприймача аналогічним дротом. Головна умова – цей провід не повинен мати електричний контакт з елементами конструкції будівлі, з деревами, стовпами. Якщо потрібно закріпити його, використовуйте спеціальні ізолятори.


Безпосередньо полотно антени потрібно ізолювати від точок підвісу. Ви можете закріпити антену на будинку, хозпостройках, деревах чи стовпах. Це не має значення, головне – не забувайте ізолювати полотно. В іншому випадку сигнал просто почне йти в землю. Як бачите, зробити радіо своїми руками в домашніх умовах нескладно, але підготувати все для того, щоб воно працювало, це чимала праця. Адже вам ще потрібно буде зробити заземлення. Звичайно, не потрібно робити його за всіма правилами електромонтажних робіт. Достатньо забити в землю металевий штир близько 1 метра довжиною. Але якщо поблизу є металеві водопровідні труби, можна використовувати їх як заземлення.

Головні телефони або навушники?

Ця конструкція заслужила популярність серед радіоаматорів-початківців неспроста. Вона містить мінімальне число елементів, але дозволяє приймати сигнали потужних станцій. На жаль, тільки на високоомні головні телефони. Навушники зі штекером 35 мм, які використовуються для комп'ютерної техніки або телефонів, не годяться – прослухати сигнал не вийде. Необхідно використовувати головні телефони типу ТОН-2. У них опір обмотки близько 1600 Ом. Але потрібно відзначити одну особливість – якщо є в наявності комп'ютерні колонки з підсилювачем, їх можна підключити до виходу приймача. Тоді не доведеться шукати вже стали дефіцитом головні телефони ТОН-2.

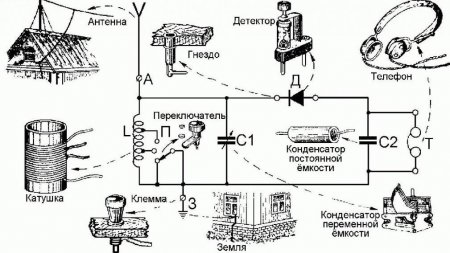

Схема приймача

На схемі ви можете бачити всі елементи, які застосовуються в конструкції приймача:

Котушка індуктивності.

Змінний конденсатор.

Напівпровідниковий діод.

Постійний конденсатор.

Головні телефони.

Верхня частина схеми з'єднується з антеною, нижня з заземленням. Замість змінного конденсатора можна використовувати підлаштування, він дещо менші розміри має. А на роботу, як показує практика впливає вибір цього елемента не сильно.

Котушка індуктивності

Щоб зробити таку радіо-виріб своїми руками, доведеться намотувати котушку індуктивності. Процедура нескладна, вам знадобляться такі матеріали та інструменти:

Каркас циліндричної форми. Діаметр 3-5 см, висота не менше 10 див.

Дріт мідний у лаковій ізоляції – діаметр 05-1 мм. Чим вона товщі, тим краще.

Затискачі типу «крокодил».

Шуруповерт і свердла.

Лак для фіксації обмотки.

По краях каркаса потрібно зробити отвори, в яких фіксуєте кінці обмотки. Потім щільно, виток до витка укладаєте дріт на каркас. Щоб збільшити діапазон прийнятих сигналів, потрібно зробити відгалуження від кожного 15-го витка (не критично, можна робити відвід від 20-го або 25-го витка). Всього доведеться намотати таким чином 100-150 витків. Фіксуєте край обмотки, всі відводи зачищаєте і пропаиваете. До речі, щоб полегшити перехід, можна встановити багатоконтактний вимикач. Але можна використовувати і зажим «крокодил», який з'єднується з верхнім за схемою висновком змінного конденсатора. Котушку зробили, тепер можна приступити до складання конструкції.

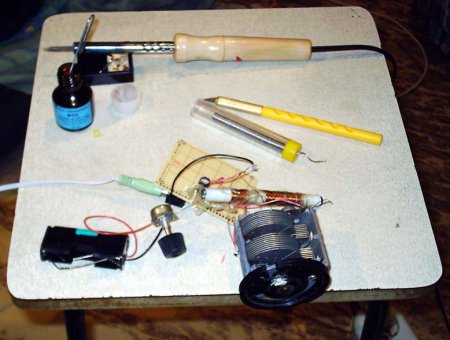

Починаємо збірку

Щоб виготовити простий радіо своїми руками, достатньо володіти елементарними навичками. Паяльник можна не використовувати. Але якщо застосовуєте його, то монтаж конструкції краще буде виглядати навісний. Самий великий елемент – це змінний конденсатор. Причому потрібно використовувати ті, у яких в якості діелектрика виступає повітря. Плівкові сучасні конденсатори не підійдуть для використання в конструкції детекторного приймача. Підберіть підходящий корпус для конструкції. Зважаючи на те, що котушка має великі габарити, корпус буде відповідний. Але можна розмір котушки зменшити, для цього доведеться збільшити її індуктивність. Зробити це можна дуже просто – намотайте провід не на товстому каркасі, а на феритовому сердечнику. Тоді всю конструкцію можна вмістити на маленькому корпусі, на якому обов'язково потрібно встановити гнізда для підключення навушників, заземлення і антени.

З'єднання елементів і запуск

А тепер давайте розглянемо конструкцію більш детально і докладно. Радіо своїми руками зробити нескладно, головне – чітко слідувати схемі з'єднань елементів. Розглянемо, як здійснюється це:

До верхнього за схемою висновку змінного конденсатора потрібно припаяти напівпровідниковий діод. Замість нього допускається встановлення транзистора, але повинен працювати тільки p-n-перехід. Досвідчені фахівці рекомендують використовувати кремнієві діоди типу Д9Б або КД350.

До другого висновку діода припаиваете постійний конденсатор. Необхідно вибирати неполярний і з великою ємністю (від 3300 пФ). Обов'язково зверніть увагу на те, з якого матеріалу виготовлено елемент. Краще, якщо це буде паперовий конденсатор.

Другий висновок конденсатора припаиваете до нижнього за схемою контакту переменника.

Головні телефони включаєте паралельно постійному конденсатору.

Антену підключаєте до верхнього за схемою висновку котушки індуктивності.

Заземлення з'єднують з нижнім висновком.

Ось і все, якщо не допущено жодних помилок, приймач працює без налагодження. Живлення він не вимагає.

Модернізація радіоприймача

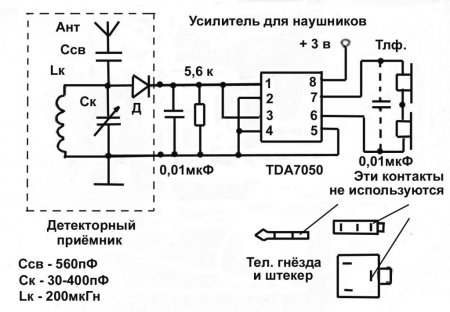

Як ви бачите, виготовити таке радіо своїми руками нескладно, але у нього є маса недоліків – низька чутливість, великі габарити, може приймати не більше двох станцій. Одне з удосконалень було розглянуто вище – замінили велику котушку на більш компактну з феритовою серцевиною. Але все одно залишилася одна проблема – відтворення звуку. При бажанні можна виготовити для цього приймача додаткові підсилювачі високої і низької частоти. В цьому випадку значно покращиться вибірковість і чутливість пристрою, а найголовніше – ви зможете слухати радіопрограми через динамік. До речі, всю конструкцію ви можете зібрати в корпусі від комп'ютерних колонок. В цьому випадку повністю відпаде необхідність у виготовленні додаткового підсилювача низької частоти. Але з іншого боку, навіщо псувати такий девайс найпростішим детекторним приймачем? Краще зберіть якісний приймач, що працює в діапазоні FM. Для цієї мети можна використовувати буквально одну мікросхему і не більше 5 елементів. Варто звернути увагу на те, що прийом у цьому діапазоні набагато якісніше, а найголовніше - тут працює велика кількість станцій.
