Сальниковий enter, види та застосування

0 10

Найчастіше вчасно проведення монтажних робіт з струмопровідними живильними і силовими кабелями з'являється необхідність застосовувати спеціальне пристосування при вводах їх в розподільні шафи і при використанні з'єднувальних коробок з комутаційними рейками. Особливо гостро постає питання застосування засобів захисту кабелю від порушення ізоляції заломів, загинів.

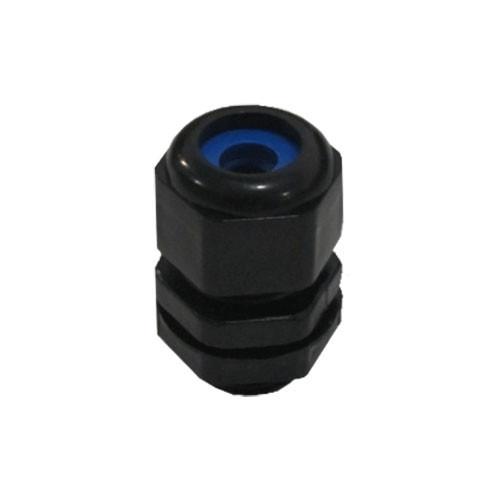

Сальниковий введення

Сальниковий enter, види та застосування
При вході живильних кабелів невеликих потужностей в розподільні щитки, а також короба, можливо пошкодження ізоляції або заломів кабелю з подальшим обривом однієї з фаз. У таких випадках застосовується спеціальне захисне пристосування – сальниковий enter. Це спеціальні елементи, необхідні для приєднання кабельної продукції до будь-якого виду електрообладнання. Тим самим кабель можна спокійно вводити в будь вигляд корпусу.


Види

Сальниковий enter, види та застосування
Сальниковий введення в першу чергу поділяється на два види – з затискним механізмом та без нього. Крім того, їх ділять по видах матеріалу, з якого вони виготовлені:
  • Пластикові вводи, а саме поліамідні, є найпоширенішими з-за своєї дешевизни і підвищених властивостей герметичності. Однак не варто забувати і про деякі мінуси, найістотнішим з яких є можливий зрив різьби при затягуванні стопорною і затискної гайки, а також виникнення мікротріщин при експлуатації небезпечних приміщеннях, де можливий вибух.
  • Металеві сальникові вводи конструктивно не відрізняються від пластикових. Але при цьому вони є більш надійними і стійкими навіть під час роботи у вибухонебезпечних приміщеннях. Виготовляються вони з нікельованої латуні, а також з нержавіючої сталі.
  • Конструктивні особливості

    Сальниковий введення являє собою конструкцію з декількох елементів, кожен з яких несе певну функцію. Він має затискну і стопорну гайку, необхідні для надійної фіксації як самого кабелю, так і в місці з'єднання з корпусом електричної шафи. Є також і спеціальні ущільнювачі, необхідні для захисту від попадання вологи і пилу по вимогам безпечної експлуатації обладнання.


    І один з основних елементів – це зубчаста муфта, яка надає з'єднанню додаткову міцність під час монтажу та експлуатації електрообладнання.

    Застосування

    Сальниковий enter, види та застосування
    Кабельні сальникові вводи застосовуються не тільки для захисту кабелю від безпосереднього пошкодження, але і для захисту самого електричного шафи будь-якого виду обладнання від прямого попадання пилу і вологи. Це може вберегти електроустановку від короткого замикання в зв'язку з пробоєм між контактами розряду через пил або вологу. Іншим важливим позитивним властивістю є можливість жорсткого закріплення живильних кабелів у місцях входу кабелю в електричні шафи за допомогою сальникового введення кабелю. Під час експлуатації обладнання навіть добре закріплений кабель можна пошкодити. Це може зробити як обслуговуючий персонал, так і працюючі на цьому обладнанні. При цьому може пошкодитися контакт у місці з'єднання живлять проводів кабелю, а також можливе коротке замикання в зв'язку з попаданням обірваних проводів на сусідні контакти. У деяких випадках відбувається замикання на корпус, при цьому навіть заземлена установка може нести небезпеку при дотику до неї. Ці та інші види неприємних обривів і коротких замикань виводить працюючу установку з ладу, призводить до порушення технологічного процесу і піддає працюючий персонал небезпеки пошкодження електричним струмом. Не варто забувати, що навіть застосування сальникового введення не звільняє від обов'язкового застосування заземлення в електроустановках. Це строго регламентовано правила монтажу та експлуатації силових живильних кабелів.
