Як правильно підключити вимикач подвійний: особливості та рекомендації

Додано: 26.09.18
Автор: admin
Рубрика: Дім
Як правильно підключити подвійний вимикач? Впоратися з вирішенням такого завдання здатен кожен, хто знайомий з елементарними знаннями з електротехніки, а також володіє певними навичками по роботі з інструментами. Необхідність може виникнути практично у кожного, оскільки у багатьох квартирах розташовуються люстри з кількома плафонами, а адже іноді потрібно включати не всі лампочки. До того ж двохклавішний вимикачі використовують у своїх проектах багато дизайнери.
Як правильно підключити вимикач подвійний: особливості та рекомендації
Підключення одинарного вимикача не викликає яких-небудь проблем, і кожен домашній майстер зможе виконати таку роботу самостійно. Конструкція ця цілком зрозуміла, але от у випадку зі здвоєним вимикачем все не так просто. Його монтаж вимагає більш ретельного розгляду.


Переваги двоклавішних вимикачів

Використання подвійних вимикачів в повній мірі виправдано в силу суттєвих переваг:
  • За допомогою одного приладу можна контролювати роботу кількох ламп або світильників.
  • Зручно регулювати яскравість в приміщенні – можна включати не всі лампочки в люстрі, а лише деякі з них.
  • Регулювати освітлення можна в двох приміщеннях.
  • Витрата електроенергії цілком економний.
  • Раціональне застосування проводів.
  • Крім цього, двохклавішний вимикачі вигідні при розміщенні їх на вулиці, оскільки простіше захистити від фізичного впливу або впливу навколишнього середовища один пристрій, ніж кілька. Для цього служить спеціальний кожух.

    Схема підключення

    Як правильно підключити подвійний вимикач світла? Кожен знайомий з такою народною мудрістю – «Сім разів відміряй, а один відріж». В даному випадку вона як ніколи до речі. Адже якщо неправильно все зробити, наслідки можуть бути не дуже приємними. З цієї причини, перш ніж приступати до монтажу пристрою, необхідно скласти схему.


    Як підключити подвійний вимикач на дві лампи або більше? По суті, двоклавішний вимикач являє собою два одиночних ключа, поміщених в один корпус. Безпосередньо до споживачів струму в квартирі або приватному будинку (в основному люстра, розетка) підведені нульові і заземлюючі проводи. Фаза ж з'єднана з вимикачем. Таким чином, натисканням клавіші відбувається розрив саме фази. Для наочності нижче наведено фото, яке допоможе зорієнтуватися.
    Як правильно підключити вимикач подвійний: особливості та рекомендації

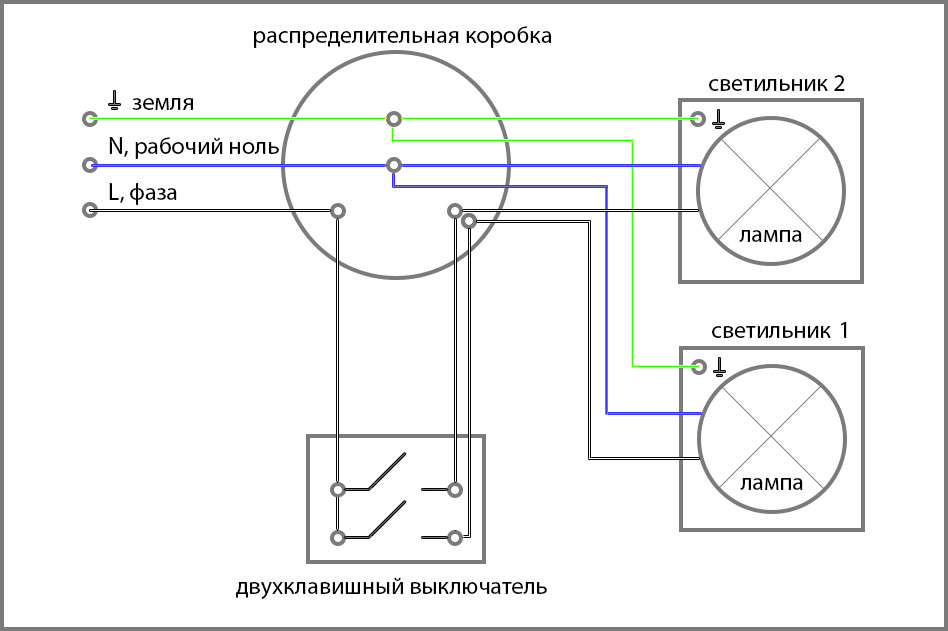

    З рисунка можна зрозуміти, що вимикач з'єднується з розподільною коробкою. Згідно з правилами улаштування електроустановок (ПУЕ), підключення вимикача з подачею фази безпосередньо на лампу - це єдино правильний варіант. Робочий нуль пускати через вимикач заборонено, оскільки у противному разі вся проводка залишиться під напругою.

    Необхідний інвентар

    Як підключити лампочки до подвійного вимикача? Для цього знадобиться відповідний інвентар:
  • дроти з перерізом не менше 15 мм 2 ;
  • сам вимикач;
  • монтажна коробка (у неї буде поміщено пристрій);
  • клемники;
  • ізолента;
  • необхідні інструменти.
  • Що стосується інструментів, то зазвичай це:
  • викрутка (плоска і фігурна);
  • канцелярський ніж або спеціальний пристрій для зняття ізоляції з проводів;
  • бокорізи;
  • рівень;
  • пасатижі;
  • молоток з зубилом (при необхідності зробити посадочне гніздо для монтажної коробки);
  • З роботою вимикача ознайомилися, тепер пора підготувати все необхідне, включаючи матеріали і інструменти. Але найголовніше, про що не слід забувати – дотримання техніки безпеки. Це обов'язкова міра обережності при роботі з електрикою.

    Підготовчий етап

    Насамперед варто підготувати дроти. Якщо в люстрі по два дроти на кожну групу ламп, то її підключення можна здійснити у відповідності з особистими перевагами. Більшість сучасних світильників надходять у продаж вже з ділянками проводів, які повністю готові для комутації. У цьому випадку при зміні комбінації варіантів ламп доведеться розібрати підстава люстри або бра. Але якщо в цьому немає необхідності, варто ще в час покупки світильника звернути увагу на дроти. Це дозволить уникнути багатьох ускладнень під час проведення монтажу.
    Як правильно підключити вимикач подвійний: особливості та рекомендації
    У вирішенні завдання, як підключити подвійний вимикач світла, діяти необхідно відповідно з інструкцією. Це дозволить не зіткнутися з проблемами. Не варто нехтувати всебічної і глибокої підготовкою. Зокрема, перевірити всі дроти і зробити відповідне маркування. Це дозволить не заплутатися в них.

    Огляд двохклавішного вимикача

    Перед тим, як підключати вимикач, необхідно ретельно вивчити розташування контактів. Іноді на його задній стороні є відповідна схема. У двухклавишном вимикачі, як правило, три контакту – один загальний enter і два висновки.
    До загального контакту підводиться провід з розподільної коробки, а два інших контакту служать для управління групами ламп. Зазвичай вимикач ставиться таким чином, щоб загальний висновок знаходився знизу. Але як підключити дроти до подвійного вимикача, якщо подібної схеми просто немає? Але навіть у цьому випадку визначити розташування контактів нескладно. З одного боку знаходиться загальний введення, а два висновки, до яких підключаються лампи – з іншої. Виходячи з цього в пристрої вимикача можна знайти три затиску. Що стосується груп джерел освітлення – в кожній з них може бути як одна лампа, так і 2 3 а то і більше. Однак варто враховувати, що двоклавішний вимикач здатний керувати роботою тільки двох груп.

    Послідовність проведення монтажу

    Безпосередньо перед самими роботами необхідно знеструмити квартиру або приватний будинок! При цьому необхідно вжити заходів, щоб ніхто сторонній не зміг випадково відновити подачу електроенергії.
    Як правильно підключити вимикач подвійний: особливості та рекомендації
    Далі роботу можна представити як ланцюжок послідовних дій:
  • Кінці проводів, що підключаються слід оголити приблизно на 10-15 мм (ножем або спеціальним пристосуванням) і зачистити.
  • До відповідного вхідному зажиму або роз'єму (в залежності від пристрою вимикача) під'єднується головна (вхідна) фаза.
  • Зрозуміти, як підключити подвійний вмикач вимикач, нескладно. І далі слід підключити дві відходять жили – спочатку одну, потім іншу, що відповідає першій і другій клавіші вимикача.
  • Перевірити якість з'єднання проводів, для чого варто потягнути з помірною силою кожну жилу.

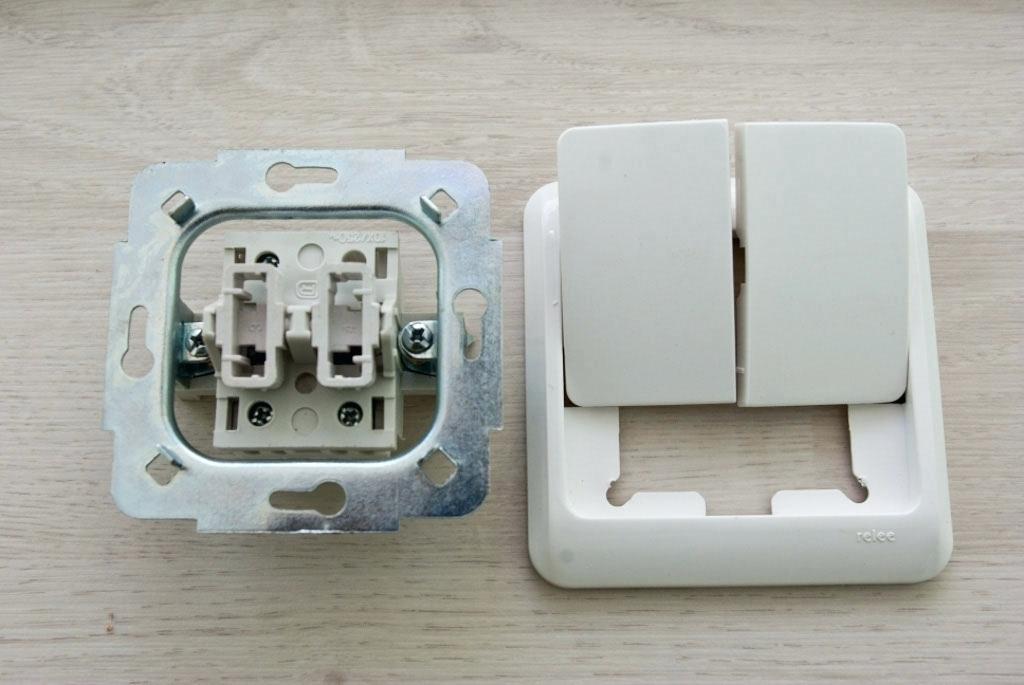

  • Механізм поміщається в монтажну коробку і кріпиться до неї строго по рівню за допомогою кріпильних елементів, або використовуючи лапки затиску самого вимикача.
  • Тепер механізм закривається декоративною рамкою. У деяких моделей вимикачів в комплекті передбачені спеціальні застібки для цього.
  • На завершальному етапі монтажу ставляться клавіші.
  • Тепер можна подати электроэнергиею і протестувати працездатність вимикача.

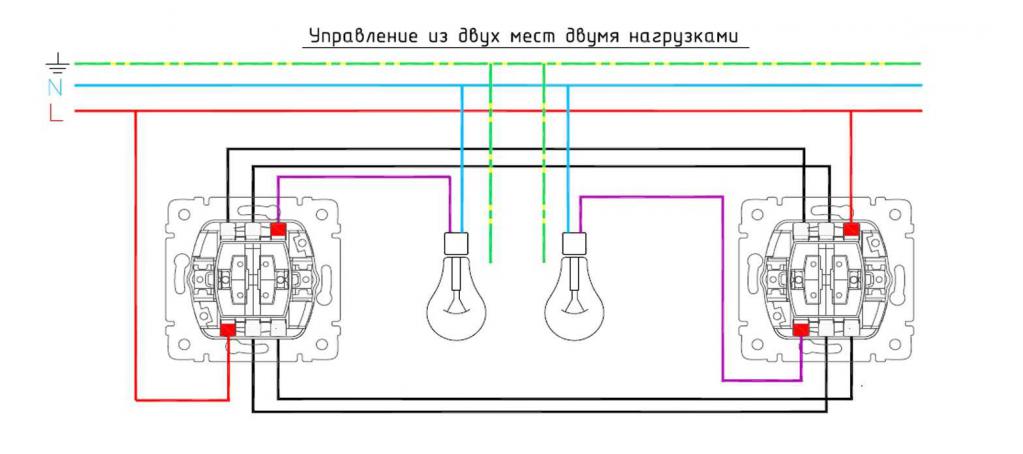

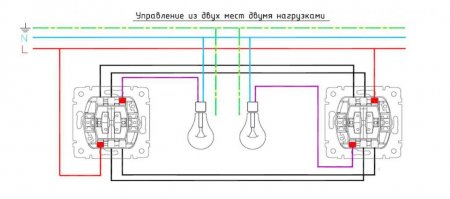

    Прохідний вимикач двоклавішний

    Поряд зі звичайними вимикачами існують і прохідні механізми, які по суті правильніше назвати перемикачами. Його використання обумовлене необхідністю керувати освітленням з двох точок. Приміром, є довгий коридор і є бажання керувати освітленням з обох його кінців. В нині багатьох хвилює питання: як підключити вимикач подвійний прохідний? Такий пристрій дуже зручно – один ставиться на вході в спальню, а інший – біля ліжка. Так робиться для комфортного вимикання світла – не потрібно вставати з ліжка. Що стосується конструкції прохідних перемикачів, вони можуть бути, як і звичайні вимикачі – з однією, двома, трьома клавішами. Також у них є відміну від звичайних вимикачів, яке криється у тому, що кількість контактів вже 6 замість трьох. У зв'язку з цим, та проводів знадобитися більше – фаза подається на обидва входи першого вимикача і, таким чином, з іншого пристрою з двох входів вона йде на дві лампи або групу джерел освітлення.
    Як правильно підключити вимикач подвійний: особливості та рекомендації
    В той же час при необхідності керувати освітленням з трьох і більше місць в кожній точці доведеться ставити по 2 перехресних перемикача – двоклавішних перехресних перемикачів просто не існує в природі. Тобто одна пара проводів підключається до одного пристрою, а друга – до іншого. Надалі, якщо в цьому є необхідність, вони між собою з'єднуються.

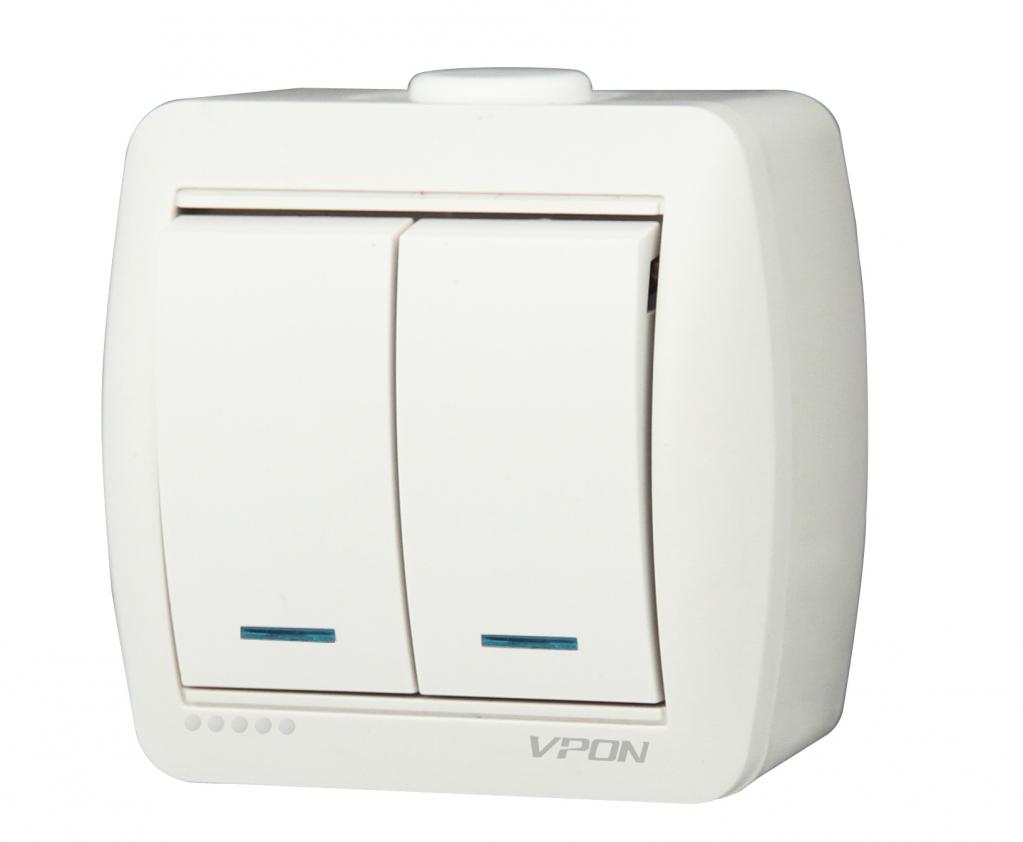

    Як підключити подвійний вимикач з підсвіткою?

    Відмінність звичайних двоклавішних вимикачів з аналогами з підсвічуванням лише в тому, що в останніх є світловий індикатор. В іншому все те ж саме. Він може бути у вигляді неонової лампи або світлодіоду з обов'язковим включенням обмежуючого резистора. Пристрій тут таке – індикатор з'єднаний паралельно висновків вимикача. При включенні ламп або світильників схема підсвічування виявляється закороченной і тому не горить. А ось при вимкненому освітленні струм проходить через резистор і лампу, тому горить тільки підсвічування. Схема підключення не відрізняється від звичайного вимикача:
  • Житло знеструмлюється. Для надійності варто перевірити наявність напруги на лінії пробником або мультиметром.
  • Робиться отвір в стіні, куди встановлюється монтажна коробка. У разі заміни вимикача старий прилад демонтується.
  • Корпус нового пристрою закріплюється в коробці кріпильними елементами залежно від його різновиду.
  • Подача електроенергії поновлюється і перевіряється працездатність пристрою.
  • У той же час при підключенні двохклавішного вимикача з підсвічуванням є один нюанс – при використанні для освітлення звичайної лампи розжарювання спіраль не загоряється від такого малого струму. Однак LED-лампи та світлодіодні аналоги здатні світиться навіть у цьому випадку.

    Як правильно підключити подвійний вимикач або Ряд несправностей

    Основна прикра помилка, яка може проявитися – це спрацьовування вимикача не так, як слід. Наприклад, при натисканні однієї клавіші не працює якась секція, а при включенні іншого – включаються всі лампи, чого бути не повинно. Це свідчить про те, що розподіл світильників невірне.
    Як правильно підключити вимикач подвійний: особливості та рекомендації
    Ще один випадок – при включенні лампи спалахують не всі лампочки, навіть якщо задіяти обидві клавіші. Ну і третій варіант, зовсім сумний – люстра повністю не працює. Це може вказувати на неправильний порядок підключення. Сподівалися лише на маркування проводів. Але так робити не варто, оскільки не завжди дотримуються стандарти щодо маркерів. Для знаходження причини несправності слід повернутися до початкового етапу монтажу і ретельно розібрати всі виконані кроки. Слід з допомогою пробника продзвонити дроти і нанести свої мітки, щоб не заплутатися. При виникненні труднощів краще звернутися до фахівця.

    Техніка безпеки

    Мало знати, як правильно підключити подвійний вимикач, необхідно завжди пам'ятати про техніку безпеки, так як робота з електрикою не потерпить недбалості! Елементарні правила, які ні в якому разі не варто ігнорувати:
  • Монтаж розеток або вимикачів краще починати перед виконанням ремонту.
  • Безпосередньо перед початком установки варто перевірити стан проводів.
  • Роботу краще проводити в умовах гарної освітленості в темний час доби будуть суттєві труднощі.
  • В обов'язковому порядку переконатися в справності лампочок.
  • Діяти необхідно гранично уважно і обережно, не упускаючи важливі деталі.
  • В ході електропостачання ганку, ванни, підвалу необхідно подбати про гарну ізоляції.
  • Всі контакти слід з'єднувати в повній відповідності з технічними нормами.

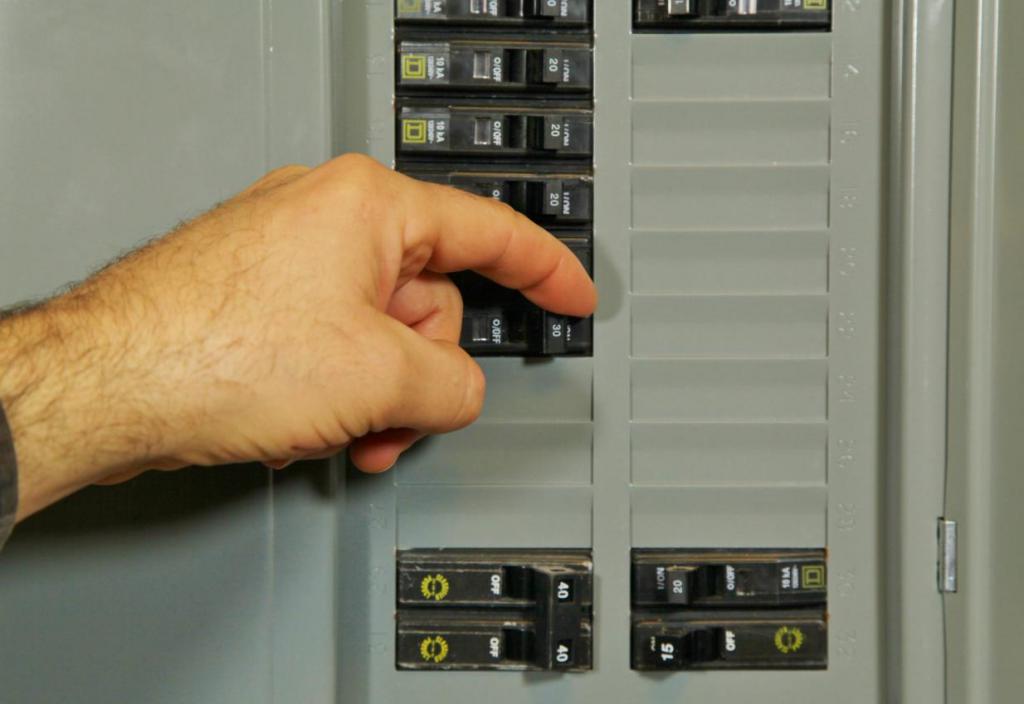

  • Щоб уникнути нещасних випадків, необхідно відключити електрику. Причому не одну якусь лінію, а повністю знеструмити житло. До того ж перевірити відповідним індикатором відсутність напруги, і лише після цього проводити монтажні роботи.

    В якості висновку

    В цілому зрозуміти, як правильно підключити подвійний вимикач, не так вже й складно, як може здатися на перший погляд. Але варто завжди тримати в голові наведену вище народну мудрість. Краще зайвий раз все перевірити. Не забувати, що перед роботою з електрикою необхідно попередньо від'єднати житло.
    Як правильно підключити вимикач подвійний: особливості та рекомендації
    Завдяки наведеній інформації кожен може без проблем підключити вимикач двоклавішний і не заплутатися в кількості проводів. Причому досить запам'ятати, що головний провід – це фаза, яка як раз замикається і розмикається при функціонуванні вимикача.
