Дерев'яні деталі використовують у багатьох виробах. І їх з'єднання - важливий процес, від якого залежить міцність усієї конструкції. Для виготовлення меблів і інших виробів з дерева використовують десятки різних сполук. Вибір способу з'єднання деталей з дерева залежить від того, яким виріб має бути в підсумку і яке навантаження повинно переносити.

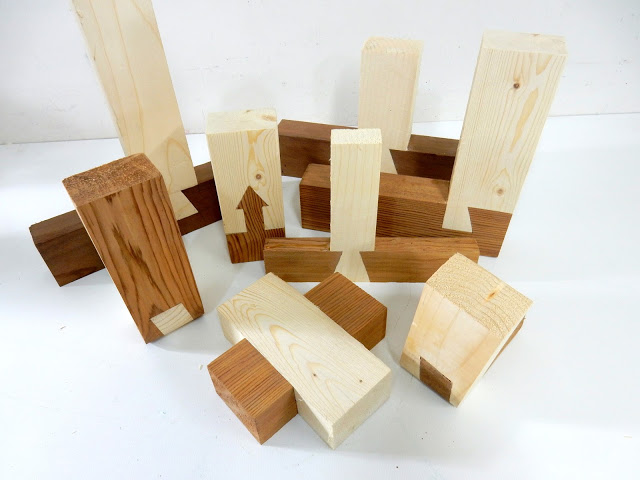

Види з'єднання

При з'єднанні дерев'яних деталей потрібно пам'ятати важливий момент - завжди тонка деталь кріпиться до товстої, але не навпаки. Згідно взаємному розташуванню елементів розрізняють такі способи з'єднання деталей з дерева:
  • нарощування - збільшення деталі по висоті;
  • зрощення - подовження заготовки;
  • згуртовування - збільшення елемента по ширині;
  • в'язання - з'єднання під кутом.
  • З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Способи з'єднання дерев'яних деталей при виготовленні меблів найчастіше використовують наступні:


  • склеювання;
  • "ластівчин хвіст";
  • встик;
  • пазові;
  • внапуск;
  • глухе на шипах;
  • наскрізне шипове.
  • Розглянемо технології деяких сполук більш детально.

    Зрощення по довжині

    Такий вид з'єднання дерев'яних деталей має деякі нюанси. По своїй суті це подовження елементів у горизонтальному напрямку. Зрощення може бути:
  • Впритул - зрізи решт виконуються під прямим кутом і поєднуються один з одним. В обидва брусу (колоди) забивають скобу.
  • Косий притик - зрізи виконані під кутом, а кінці скріплюють штирем або цвяхом.
  • Торцевій притик з гребенем.
  • Пряма накладка - довжина вирубки в 15-2 рази більше, ніж товщина брусу (колоди).
  • Коса накладка - кінці зрізають під кутом і фіксують болтами.
  • Накладка з косим прирубом - на кінцях деталей виконують торцеві гребені, мають ширину та довжину в одну третину товщини бруса.
  • Нарощування по висоті

    З назви зрозуміло, що суть полягає в подовженні брусів або колод у вертикальному напрямку. Осі елементів знаходяться на одній вертикальній прямій. Види нарощування такі:


  • Нарощування впритул. Для сприйняття випадкових навантажень з боків вставляється заершенный штир.
  • Нарощування з одним або двома шипами. Ширина і висота одного зубця повинні бути не менше однієї третини товщини бруса. Глибина гнізда - трохи більше висоти шипа.
  • Нарощування в полдерева. Кінці обох колод треба зрізати на половину їх товщини на 3-35 діаметра завдовжки.
  • Нарощування мовою. В одному брусі потрібно випиляти розвилку, в яку потрібно вставити відповідно зрізаний край іншої заготовки. Саме з'єднання необхідно обернути бляхою.
  • Згуртовування по ширині

    Застосовують для збільшення вироби по ширині. Використовуючи способи ущільнення, важливо звертати увагу на розташування річних кілець дерева. Важливо чергувати дошки залежно від їх спрямування. Варіанти ущільнення такі:
  • Впритул - деталі треба обтесати і прифуговать по косинцю.
  • В шпунт - висота і ширина гребеня дорівнює 1/3 товщини дошки.
  • В ножівку - кромки треба обтесати під гострим кутом до широкої площини дошки.
  • Гребенем з висотою від 1/3 до половини дошки.
  • Чверть з уступом, рівним половині товщини дошки.
  • В шпунт з рейками - в кожній дошці вибрати пази, у які треба вставити рейку, має ширину вдвічі більше глибини паза.
  • В'язка

    В'язання використовують, коли виникає необхідність у з'єднанні деталей під кутом. Види в'язки такі:
  • в'язання в полдерева з використанням потайного шипа;
  • в'язка у напівлапу;
  • одинарний і подвійний прорізні шипи;
  • прорізна лапа.
  • З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців

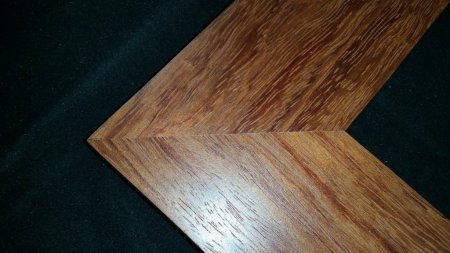

    З'єднання кутове в торець

    Найпростіший спосіб ущільнення двох деталей. З'єднання дерев'яних деталей під прямим кутом виконується з використанням цього методу. Поверхні двох деталей ретельно підганяють один до одного і щільно притискають. Відбувається з'єднання дерев'яних деталей цвяхами або шурупами. Довжина їх повинна бути такою, щоб пройти через першу деталь і заглибитися у другу десь на 1/3 довжини. Щоб кріплення було надійним, необхідно вбити не менше двох цвяхів. Розташувати їх потрібно по сторонам від осьової лінії. Товщина цвяха не повинна викликати розтріскування деревини. Тому рекомендується заздалегідь зробити отвори в діаметрі 07 від товщини використовуваної цвяха.
    З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Для посилення фіксації слід змастити поверхні, що з'єднуються, клеєм. Для приміщень, які не будуть знаходитися під впливом вологи, можна використовувати столярний, казеїновий або міздровий клей. У разі використання виробу в умовах підвищеної вологості краще використовувати вологостійкий клей, приміром, епоксидний.

    З'єднання Т-образне внакладку

    Щоб виконати таке з'єднання дерев'яних деталей, потрібно накласти одну заготовку на іншу і скріпити їх один з одним, використовуючи болти, шурупи або цвяхи. Розташовувати дерев'яні заготовки можна як під певним кутом один до одного, так і по одній лінії.
    Щоб кут з'єднання деталей не змінювався, застосовують не менше 4 цвяхів. У разі якщо є всього два цвяха, то їх вбивають по діагоналі. Щоб фіксація була більш міцною, цвяхи повинні пройти крізь обидві деталі, а виступаючі кінці необхідно загнути і поглибити в дерево.

    З'єднання вполдерева

    Щоб виконати таке з'єднання двох дерев'яних деталей, потрібні певні навички і наявність досвіду. Виконується воно наступним чином. В обох заготовках виконуються вибірки глибиною, яка відповідає половині їх товщини. Ширина вибірки повинна бути дорівнює ширині деталі. Спосіб з'єднання дерев'яних деталей вполдерева можна виконати під різними кутами. У такому разі важливо стежити, щоб кут був однаковий на обох дерев'яних заготовках, а ширина відповідала ширині деталі. Завдяки цьому деталі щільно притискаються одна до іншої, а їх кромки розташовані в одній площині.
    З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Крім того, таке з'єднання може бути повним або частковим. У разі часткового з'єднання кінець однієї заготовки зрізують під певним кутом, а на кінці іншої роблять відповідну вибірку. До таких сполук відносять кутове у вус вполдерева. Суть полягає в підрізуванні обох шипів під кутом в 45 про , внаслідок чого шов між ними розташовується по діагоналі. При використанні цього способу потрібно бути особливо акуратним, а кутові надрізи виконувати спеціальним інструментом - стуслом.

    З'єднання шпунт

    Такий вид з'єднання дерев'яних деталей застосовують для кріплення дощок обшивки або при настиланні підлоги. Грань однієї дошки має шип, а грань іншого - паз. Відповідно, кріплення відбувається, коли шип входить в паз. Таке поєднання виглядає дуже акуратно, так як між дошками немає щілин.

    Виконання шипів і пазів вимагає деякого досвіду. І крім того, для виготовлення буде потрібно спеціальний верстат. Тому простіше придбати вже готові деталі.

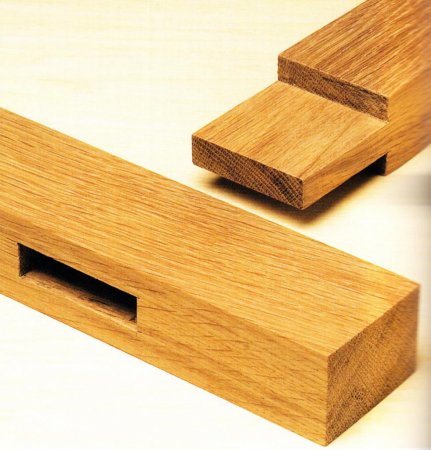

    З'єднання "гніздо-шип"

    Найбільш часто використовуваний спосіб з'єднання дерев'яних деталей. Таке зчленування міцне, тверде і виглядає максимально акуратно. Щоб виконати таке з'єднання, потрібно мати якісь навички та досвід, а також бути уважним. Неправильно виконане з'єднання "гніздо-шип" нетривке і виглядає непривабливо. Суть його наступна. В кінці однієї заготовки висвердлюється або видовбується паз, а в кінці другого - шип. Краще, коли елементи мають однакову ширину. Якщо товщина різна, то шип проробляють в тонкої деталі, а паз, відповідно, толстой.
    З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Послідовність шипового з'єднання:
  • Використовуючи рейсмус, проведіть дві паралельні один одному ризики збоку однієї заготовки. Відстань має бути по ширині майбутнього шипа. Для його рівності слід зробити розмітку з двох сторін.
  • Найбільш оптимальний інструмент для виконання шипів - ножівка, що має вузьке полотно і дрібні зуби, або лучкова пила. У процесі роботи зуби інструменту повинні проходити по внутрішній кромці розмічувальної лінії. Для зручності деталь краще затиснути в лещатах. Найкраще шип виготовити трохи більше необхідного розміру. Тоді в разі необхідності можна прибрати зайве. А ось якщо шип виявиться коротше, весь процес потрібно повторити заново.
  • Використовуючи долото або стамеску, у другій деталі роблять гніздо (паз). Природно, розміри паза повинні відповідати розмірам шипа. Найкраще перед тим, як приступити до довбання, по всьому периметру паза просвердлити отвори. Краї акуратно обробляються стамескою.
  • Якщо з'єднання дерев'яних деталей виконано правильно, то поверхні крайок шипів щільно прилягають до стінок гнізда. Це дає хороше зчеплення при склеюванні. Щоб посадка шипів була більш тугий, їх розміри повинні бути на 02-03 мм більше розмірів гнізда. При перевищенні цієї величини може відбутися розкол тятиви, при допуску менше кріплення втратить свою міцність в процесі експлуатації.
    Крім того, таке поєднання передбачає ще склеювання і кріплення шурупами, цвяхами або дерев'яними нагелями. Для спрощення роботи перед вгвинчування шурупів слід просвердлити отвори. Головки шурупів приховують у потай (виконаний за допомогою зенкування). Направляюче отвір повинне бути дорівнює 2/3 діаметра гвинта і бути менше на 6 мм (приблизно) його довжини.

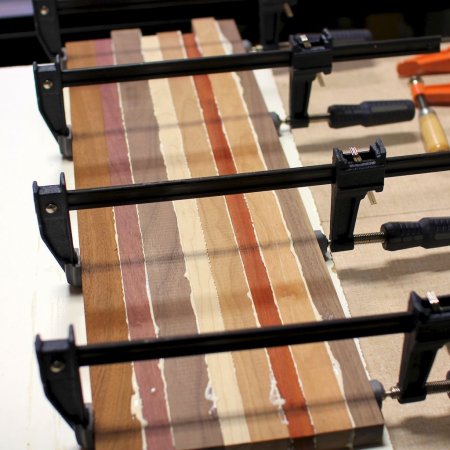

    Склеювання

    Склеювання дерев'яних деталей проводять наступним чином:
  • Склеювані поверхні очищають ганчіркою без ворсу, а шорсткості зачищають дрібним наждаком.
  • Використовуючи картонну паличку, наносять столярний клей рівним тонким шаром за всім необхідним поверхонь.
  • Змазані клеєм поверхні потрібно потерти один про одного. Це забезпечить рівне зіткнення і міцне склеювання.
  • Деталі потрібно стягнути один з одним, щоб на стиках утримання було надійним. Переконатися в щирості кутів дозволить вимірювання діагоналей. Вони повинні бути рівні. Якщо це не так, положення елементів потрібно підправити.
  • З'єднання зміцнюється шляхом висвердлювання напрямних отворів, в які забиваються оздоблювальні цвяхи чи укручуються шурупи. Головки шурупів повинні бути втоплені, для цього отвори потрібно витратити. Цвяхи поглиблюють, використовуючи пробійник.
  • Отвори з цвяхами замазують шпаклівкою для дерева. Отвори, розточені під шурупи, закривають дерев'яними заглушками з твердих порід, намазаних клеєм. Коли клей або шпаклівка висохнуть, поверхню зачищають наждаком так, щоб вона була гладкою, і потім покривають лаком.
  • З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців

    Необхідні інструменти та пристосування

    Інструменти для виконання відрізняються великою різноманітністю. Вибирають їх у залежності від типу виконання робіт. Так як в плотничном справі оброблювані елементи більш великі, ніж в столярній, відповідно, і інструмент повинен бути відповідний.
    З'єднання дерев'яних деталей: види з'єднання, призначення, техніка виконання, необхідні матеріали та інструменти, покрокова інструкція роботи та поради фахівців
    Для з'єднання дерев'яних деталей використовують наступне:
  • сокира;
  • рубанок, прямі і криві струги, капустянка, шерхебель - більш ретельна обробка поверхонь;
  • долото - довбання отворів і гнізд;
  • стамеска - для підчистки врубок;
  • бури з різними наконечниками - для наскрізних отворів;
  • різні пилки для розпилювання вздовж і впоперек;
  • молоток, молот, кувалда, киянка;
  • косинець, циркуль, рівень та інші допоміжні інструменти;
  • цвяхи, металеві скоби, болти з гайками, шурупи та інші вироби для кріплення.
  • Висновок

    Насправді способів з'єднання дерев'яних деталей меблів або інших конструкцій існує набагато більше. У статті описані найбільш популярні методи і технології виконання. Важливо пам'ятати, що з'єднання дерев'яних деталей під фарбування або покриття лаком повинно бути ретельно підготовлено, а всі кріплення повинні бути міцними і виконаними на совість.
