Як знайти обрив проводу в стіні: ефективні методи та рекомендації

0 10

Електроенергія в наш сучасний час відіграє важливу роль, оскільки від неї багато залежить. Всі ми користуємося електричними приладами, які суттєво спрощують наше життя. До того ж, будь-яка виробнича сфера не обходиться без даного виду енергії. Але час від часу може виникнути питання – як знайти обрив проводу в стіні? У будинках житлового сектора проводка буває відкритою або прихованою, причому останній варіант зустрічається в більшості випадків.

Як знайти обрив проводу в стіні: ефективні методи та рекомендації

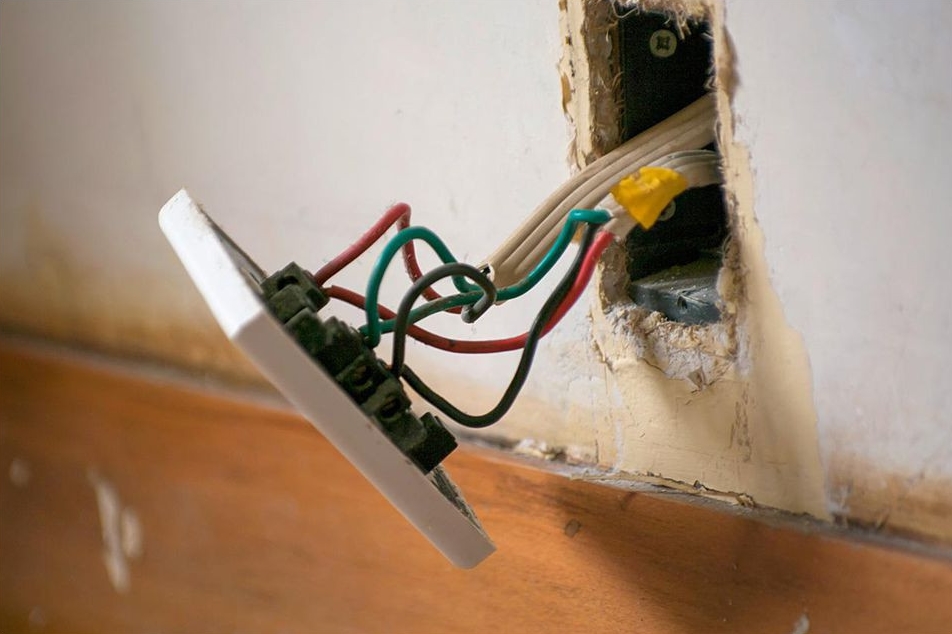

Для вирішення завдання не обов'язково володіти професійними навичками або викликати додому кваліфікованого фахівця. Іноді досить простого бажання і зусиль, і тоді проводка стане відкритою для погляду». Причому можна навіть обійтися без використання спеціальних приладів.


Коли виникає необхідність

Необхідність у пошуку прихованої проводки зазвичай виникає з різних причин:
  • проведення перепланування;
  • обрив ланцюга;
  • свердління перегородки.
  • Переплануванням зазвичай займаються ті мешканці, яких з часом не влаштовує їх обстановка, і вони бажають привнести в своє житло щось нове. Приміром, зробити дверний проріз в новому місці. Для цього необхідно знати способи, як знайти проводку в стіні, щоб уникнути неприємностей. Також є й інші причини для проведення таких робіт. Що стосовно обриву ланцюга, то це справжня проблема. Необхідно не тільки знайти місце розташування проводки, але і визначити, де саме стався обрив фазного або нульового провідника. Необхідність в свердлінні перегородки виникає при бажанні повісити настінне кріплення для телевізора або іншої побутової техніки. Також це може бути актуально у випадку монтажу настінних світильників, якщо треба повісити картину, полицю і т. д. А оскільки в цьому випадку слід зробити кілька отворів, слід знати, як розташовуються дроти. В іншому випадку це загрожує багатьма неприємностями, включаючи і ризик для життя.


    Така необхідність виникає при купівлі нової квартири, так як новий власник повинен знати все технічне оснащення свого житла. І насамперед варто знати, де саме проходить електрична лінія.

    Характер несправностей

    Багатьох домашніх майстрів цікавить, як знайти і усунути обрив проводу в стіні своїми руками. Але також важливо розуміти, що мається на увазі під несправністю електричної мережі.
    Як знайти обрив проводу в стіні: ефективні методи та рекомендації
    Як правило, проблеми обумовлені рядом факторів:
  • неправильний монтаж;
  • пошкодження ізолюючого шару;
  • обрив проводів;
  • порушення цілісності елементів ланцюга;
  • високе навантаження на проводку.
  • Самі симптоми несправності при цьому наступні:
  • відсутність ознак наявності нуля або фази;
  • немає ні фази, ні нуля;
  • наявність іскор;
  • короткі замикання;
  • захисні автоматичні пристрої спрацьовують регулярно.

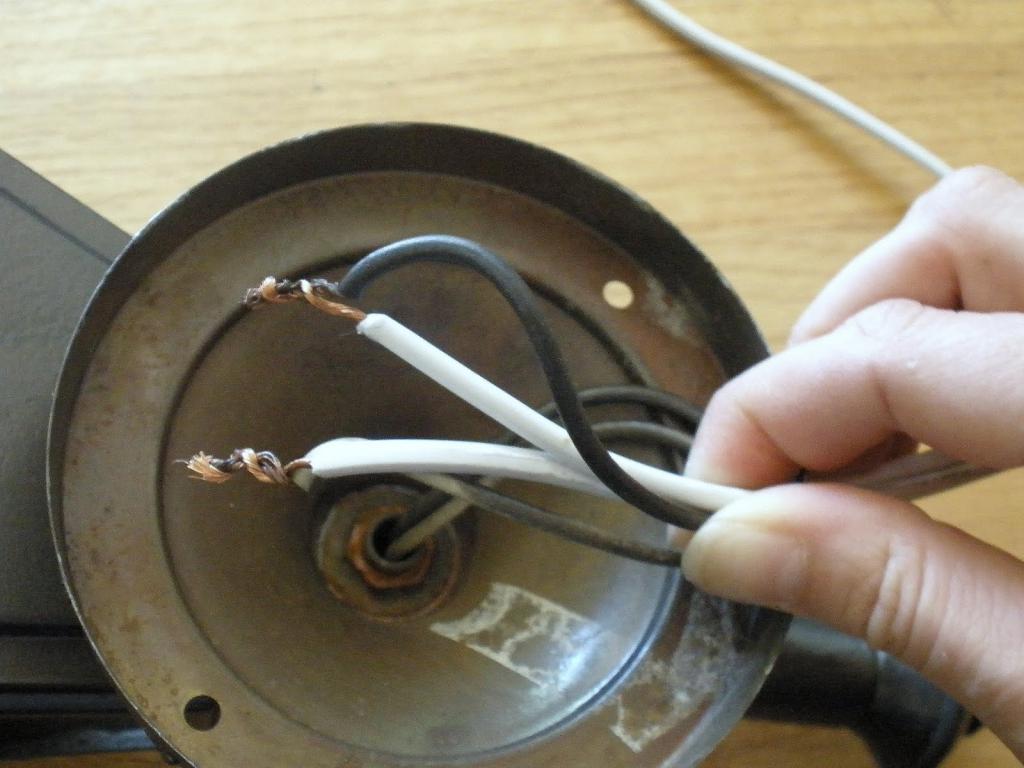

  • Найчастіше причина несправності проводки полягає у порушенні технології прокладання електромереж. Або для монтажу і підключення було підібрано невірне перетин, або використовувалася стара добра і відома багатьом домашнім умільцям методика – скручування проводів. З цієї причини, якщо квартира була придбана на вторинному ринку, бажання знати, як знайти обрив проводу в стіні своїми руками, буде більш ніж виправдане. При необхідності краще відразу все виправити недоліки після переселення на нове місце.

    Класифікація несправностей

    У більшості випадків поломки локалізуються в місцях з'єднання проводів з вимикачами освітлення, розетками. Також несправність може бути в районі місцезнаходження розподільних коробок і на дільницях підключення проводки до автоматичних приладів електрощита. Даний характер поломок співвідносять з I класом, що становить більше половини всіх випадків проблем з електропроводкою. II клас несправностей – це проблеми щодо прихованої проводки. У свою чергу це пов'язано з проведенням монтажних робіт при ремонті, коли майстри змушені порушувати цілісність бетонних перекриттів. Наприклад, провід легко можна пошкодити в процесі укручування шурупа або свердління дрилем, що призводить до порушення його ізоляції. В результаті це закінчується коротким замиканням в стіні. Причому сама проблема може почати виявлятися не відразу після закінчення ремонту, а набагато пізніше. Тобто порушення ізоляційного шару проводів після контакту зі свердлом або шурупом в повній мірі дасть про себе знати через кілька місяців.
    Як знайти обрив проводу в стіні: ефективні методи та рекомендації
    Як знайти обрив в прихованій проводці в стіні? Тут ми плавно переходимо до III класу поломок, що зазвичай не пов'язане з втручанням сторонніх предметів або обладнання. На щастя, таке явище зустрічається досить рідко і відбувається в результаті зносу алюмінієвих проводів або підвищеного навантаження на електричну мережу. У цьому випадку знайти місце обриву без використання спеціальних приладів практично неможливо.
    Найшкідливіше, що може статися в результаті обриву – це відсутність напруги на якій-небудь ділянці ланцюга. А ось іскріння і коротке замикання - це вже більш серйозна проблема.

    Способи визначення проводки

    Якщо виникла необхідність знайти приховану проводку в квартирі, то можна залучити до справи фахівця, хоча все не так уже й важко виконати самостійно. Для цього варто ознайомитися з різними способами. Причому як з залученням додаткових приладів, так і обходячись без їх допомоги. Перевірені часом прості способи, як знайти обрив проводу в стіні, до цих пір користуються успіхом. Але який з них слід використовувати залежить від конкретної ситуації.

    Методика наших предків

    Висока вартість професійних приладів не кожному домашньому майстрові по кишені. І тому вони шукають способи, як відшукати потрібну проводку в стіні без допомоги спеціального обладнання. А адже дідівські способи були не раз перевірені часом на практиці і добре себе зарекомендували. Це зараз, коли прогрес зробив крок далеко вперед, реалізовано безліч приладів та інструментів, а тоді, під час СРСР такого різноманіття не було. Наші діди і прадіди чудово обходилися без спеціального технічного оснащення. Але і в наш час старі методики можуть прийти на допомогу, і кожна з них відрізняється за ступенем точності.

    Візуальна діагностика

    Зазвичай така методика працює у разі проведення запланованого капітального ремонту. Причому вона актуальна здебільшого стосовно цегельних або бетонних стін. Як знайти проводку в стіні без приладу своїми руками? Для цього досить зняти всі старі шпалери і ретельно оглянути стіни.
    Як знайти обрив проводу в стіні: ефективні методи та рекомендації

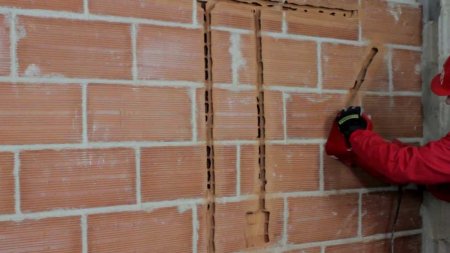

    Як правило, приховану укладання проводів можна виявити відразу – її видають штроби, під якими якраз і розташовуються дроти. Ці лінії не так складно помітити, так як вони виділяються на загальному тлі: шпаклівка в цих місцях більш шорстка, відтінок також інший.

    «Прослуховуємо» стіни

    При використанні даного методу знадобиться радіоприймач, які слід налаштувати на певну частоту (100 кГц). Приладом слід провести уздовж стін, у місцях передбачуваної електропроводки. Там, де є напруга, приймач почне видавати шум. Також в хорошій якості альтернативи радіоприймача можна скористатися мікрофоном, підключеним до магнітоли. Технологія тут така ж – акуратно вести його вздовж поверхні стін. При входженні в зону з струмом буде чутний тріск чи шум – електрична мережа знайдено. При вирішенні, як знайти і усунути обрив проводу в стіні за допомогою мікрофону або радіоприймача, слід врахувати високу погрішність – 150 мм. У зв'язку з цим, керуючись сигналами з даних приладів, бажано дотриматися заходи обережності. Щоб уникнути ураження струмом слід трохи відступити.

    Логіка в допомогу

    Відшукати місце розташування проводки можна, підключивши дещицю логіки. Якщо монтажем електричної мережі займався професіонал, то всі дроти зазвичай розташовуються в горизонтальній або вертикальній площині в перегородках квартири або будинку. При цьому кожен фахівець в області електрики знає, що всі повороти повинні робитися виключно під прямим кутом (90°).
    Як знайти обрив проводу в стіні: ефективні методи та рекомендації
    Щоб вирішити, як знайти обрив проводу в стіні, ланцюг логічних міркувань виглядає наступним чином:
  • Від будь-якого вимикача або розетки, провід піднімається вгору, а далі у самого стелі спрямований у бік розподільної коробки. У зв'язку з чим, в даному місці краще не забивати цвяхи, не вкручувати шурупи і не працювати дрилем.
  • У відповідності з правилами, електрична лінія проходить в 10-15 см від стелі і в 10 см від підлоги.
  • З урахуванням всіх визначених електричних точок можна візуально уявити всю схему проводки, змалювавши її на папері.
  • В той же час повністю безпечним дане візуальне сприйняття назвати ніяк не можна. Отримані відомості краще закріпити перевіреними дідівськими способами. Проте все ж таки надійніше скористатися спеціальними приладами.

    «Продзвонювання» електропроводки або як знайти місце розриву мультиметром

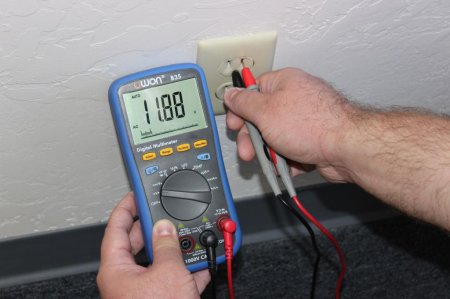

    Дана методика по визначенню проводки в квартирі або приватному будинку припаде до смаку багатьом радіоаматорам. Тут потрібно використання мультиметра – цей пристрій поєднує в собі функції декількох електронних приладів (амперметр, омметр, вольтметр). Серед них найбільшого поширення набули моделі:
  • LA-1014 – здатний точно визначити місце розташування не тільки електричної мережі, але і виявити місця обриву. З його допомогою можна оцінити стан комп'ютерної або телефонної лінії, а також місця, де є замикання.
  • ПМВ-504Фб ПМВ-503б ПМЕ-92б МЗ-440 – з допомогою цих приладів теж можна знайти місця обриву проводів і оцінити стан прихованих кабелів.
  • Природно, професійні прилади коштують дорого, але для наших цілей можна скористатися дешевим аналогом – підійде будь-який китайський мультиметр. Також ще необхідний польовий транзистор марки КП103А, КП3032SK241. Прилад слід перевести в режим вимірювання опору (200кОм), а щупи з'єднати з контактами електронної деталі – один з лівим (сток), інший з середнім (витік). Правий контакт використовується як антена.
    Як знайти обрив проводу в стіні: ефективні методи та рекомендації
    Як знайти обрив проводу в стіні? Принцип дії грунтується на наступному – як тільки польовий транзистор потрапляє в електромагнітне поле, його внутрішній опір змінюється. Це легко фіксується мультиметром. Таким ручним пристосуванням також слід водити вздовж стін, як при використанні радіоприймача або мікрофона. І в тому місці, де тестер покаже максимальне значення – проводка знайдено. Прикріпивши до вільного висновку шматочок мідного дроту можна помітно підвищити чутливість приладу.

    Спеціальні прилади

    При використанні спеціальних приладів місце розташування проводки або навіть розриву буде виявлено з високим ступенем точності. І якщо засоби дозволяють, варто скористатися ними. І перше, що приходить на розум – металошукач. Як відомо, дроти робляться з металу, в силу гарної провідності матеріалу. Отже, електромережу за допомогою цього приладу легко виявити. Проте не має сенсу замислюватися над тим, як знайти обрив проводки щодо залізобетонних стін – металу тут дуже багато. Тим не менш, в більшості випадків пристрій вважається практично незамінним. До того ж у багатьох людей є такий прилад для різних цілей. Тепловізори відрізняються більш точними результатами, проте їх ціна дуже висока, щоб застосовувати їх у побуті. Раціональніше викликати майстра на дім, що обійдеться набагато дешевше, ніж вартість дорогої речі. До того ж застосовувати таке професійне обладнання доведеться в рідкісних випадках, а тому ця витрата повною мірою невиправдана. У той же час послуги фахівця теж коштують недешево.

    Доступні варіанти

    Такий пристрій, як сигналізатор Е-121 або всім відомий «Дятел» буде найкращим варіантом для пошуку прихованої проводки в своїй квартирі або будинку. Співвідношення ціна-якість у такого приладу знаходиться на оптимальному рівні. Причому з допомогою даного детектора можна не тільки визначити точне місцезнаходження проводів, але і виявити місця їх обриву. Глибина залягання електричної лінії, з якою здатен працювати прилад, становить до 70 мм, чого більш ніж достатньо для більшості квартир.
    Як знайти обрив проводу в стіні: ефективні методи та рекомендації
    Інший не менш корисний помічник у вирішенні завдання, як знайти обрив проводу в стіні – це сигналізатор «MS» від китайського виробника. Тільки до такого тестеру слід пристосуватися, оскільки пристрій однаково реагує і на проводку, і на вбитий у стіну цвях. «Набивши руку», вже можна розрізняти сигнали. Прилад не здатний знаходити дроти, «одягнені» в фольгований екран, і тому багато електрики обходять його стороною. Проте в побутових умовах використання сигналізатора виправдовує себе. Крім того, відшукати проводку можна індикаторною викруткою. Тільки спосіб працює при неглибокому заляганні струмопровідних жил. До того ж знеструмлені і екрановані дроти цей інструмент також визначити не здатний.
