Реле контролю фаз: опис, застосування

0 12

Сучасні технології дозволяють контролювати і захищати обладнання в мережі трифазного струму. Саме згубну дію на працездатність електрообладнання може надати "перекіс фаз", це явище проявляється в тому, що в кожній фазі мережі протікає напруга різного значення. Різниця напруги в кожній фазі викликає перегрів обмоток двигунів та трансформаторів, при цьому виводячи їх з ладу. Для уникнення таких наслідків був розроблений такий елемент управління обладнанням, як реле контролю фаз. Даний пристрій дозволяє контролювати значні падіння та пропадання фаз, а також їх перекіс.

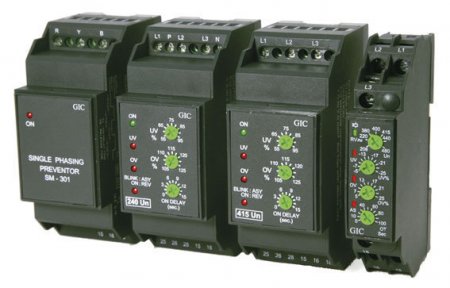

Реле контролю фаз

Реле контролю фаз: опис, застосування
Реле являє собою електрообладнання, призначене для контролю за правильним та якісною подачею напруги в мережі. Саме реле контролю фаз свою функцію виконує не часто, в основному при перемиканні, або при аварійних ситуаціях в мережі трифазного напруги. Відсутність такого реле в схемах живлення може збільшити час підключення та налаштування обладнання. Варто пам'ятати, що дане реле встановлюється в мережі тільки з трифазним напругою.


Призначення

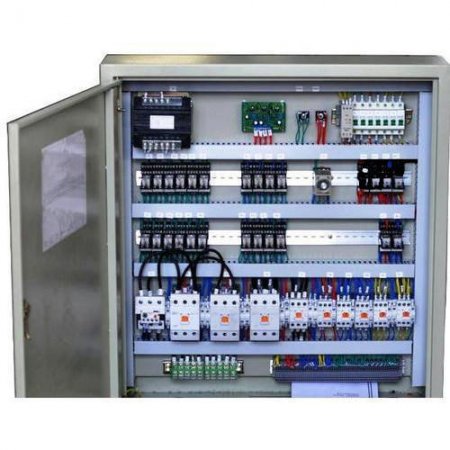

Реле контролю фаз: опис, застосування
Реле контролю фаз встановлюють обладнання, яке піддається частого перемикання і переносу, а також там, де важлива правильна фазування, щоб не зіпсувати обладнання. У зв'язку з тим, що неправильна фазування в деяких установках може призвести до серйозних несправностей, до таких параметрів відносять певний вид компресорів. При неправильному підключенні фаз робочого часу до 5 секунд досить, щоб компресор вийшов з ладу. Також при неправильному підключенні живлення ремонтна бригада може витратити час на з'ясування причин некоректної роботи устаткування, чого можна було б уникнути, маючи в схемі реле контролю фаз.

Гідність і недоліки

Реле контролю фаз: опис, застосування
Розглянемо переваги і недоліки на прикладі ЇВ реле контролю фаз. Достоїнствами такого реле вважається в першу чергу цінова доступність, на відміну від зарубіжних аналогів. Також плюсом застосування такого реле вважається використання в якості напруги живлення мережі самої установки, де встановлюється реле. Зарубіжні аналоги ж потребують для свого живлення окремі джерела, що ускладнює схеми управління.


Вітчизняні реле контролю фаз розраховані на роботу в складних умовах, таких як метрополітен і металургійні підприємства. У трифазній мережі таких підприємств і установок виникають сильні спотворення, при яких не справляються зі своєю роллю зарубіжні аналоги. Діапазон робочих температур вітчизняних реле доходить до -45 °С. До недоліків відносять підвищене тепловиділення при роботі вітчизняних моделей. У схемах з аналоговою обробкою сигналів ЇВ реле контролю фаз часто працює зі збоями. Також до недоліків даної моделі можна віднести і застарілий дизайн корпусу, а також якість матеріалу, застосовуваного при виготовленні.

Принцип роботи

Практично в кожній електроустановці присутні електродвигуни і трансформатори, від справного функціонування яких залежить якість роботи самої установки. Для уникнення збоїв у них використовується реле контролю фаз. У самому реле є схема, яка обчислює правильний порядок фаз, відповідно до якого виводяться контакти харчування. Рекомендується встановлювати реле в аварійну контрольну мережу, при такому включенні в аварійному режимі відключається повністю вся установка, не давши вийти з ладу елементів обладнання. Саме реле спрацьовує за час до 3 секунд, відключаючи при аварії установку. При нормальній роботі включення установки відбувається теж з витримкою часу до 10 секунд.
