Каналізаційний колодязь: будову й особливості монтажу

Багато власників приватної нерухомості рано чи пізно починають замислюватися про облаштування комунікаційних та інших систем життєзабезпечення. При цьому важлива роль відводиться каналізаційних колодязях, адже це невід'ємна частина будь-якої системи відведення стічних вод. Від їх особливостей буде залежати, наскільки часто доведеться проводити чистку, які проблеми можуть виникнути в період обслуговування та багато іншого. На перший погляд здається, що в пристрої каналізаційних колодязів немає нічого складного для розуміння. Однак це далеко не так. Що ж являють собою ці елементи? Каналізаційні колодязі повинні бути присутнім на кожній ділянці, а тому не зайвим буде вивчити, як вони влаштовані і ряд особливостей, властивих їм.

Загальні відомості

У будь-якій системі з відведення води повинен бути як мінімум один колодязь або резервуар. Багато власників заміської нерухомості віддають перевагу каналізації автономного типу. Але варто враховувати, що це досить складний типовий проект інженерної думки, що вимагає певних знань і умінь.


Ключовий елемент такої системи – це каналізаційні колодязі, які можуть мати будь-яку форму: круглу, квадратну, прямокутну. Вони можуть бути виготовлені з різного матеріалу, будь це бетонні кільця, цеглу або ж готові пластикові ємності. З конструктивної точки зору влаштування каналізаційних колодязів представлено кількома складовими:

підставою;

лотком;

робочої камерою;

горловиною;

люком.

Тепер варто познайомитися з основними різновидами каналізаційних колодязів, які найчастіше встановлюють багато власників приватного сектора.

Різновиди колодязів

Подібні споруди поділяються на кілька типів:

Оглядові.

Поворотні.

Перепадные.

Переливні.

Накопичувальні.

Фільтраційні.

При цьому кожен із таких колодязів виконує свої обов'язки. Якщо на ділянці розташовується проста система каналізації, то достатньо лише одного накопичувального колодязя. У той же час за більш складною схемою потрібно вивчити пристрій і особливості монтажу кожного з всіх наведених типів.

Оглядовий конструкція

Під пристроєм оглядового каналізаційного колодязя слід розуміти шахту, розташовану над основною відводить магістраллю. Такі споруди дозволяють провести візуальний огляд каналізаційних труб і при необхідності виконати ремонтні роботи або механічну очистку, промивку в період експлуатації. Такі шахти розташовані на прямій лінії системи водовідведення на певній відстані один від одного. Зазвичай це 30 м, а відстань може змінюватися в залежності від діаметру труб. У той же час під визначення "оглядовий колодязь" можуть потрапити шахти, які встановлені на поворотах або на шляху перетину комунікацій.

Поворотні шахти

Вони встановлюються в тих місцях, де необхідні різкі повороти каналу. Тобто більш 90°. Головним чином наявність подібних споруд обумовлено тим, що саме на цих ділянках відбувається активне засмічення системи. Крім того, дана конструкція може бути використана як оглядовий шахта, що дозволяє з легкістю займатися чищенням певної ділянки труби.
В ході облаштування колодязної системи досить часто доводиться розташовувати септик або резервуар на віддалі від декількох джерел стоків. А це неминуче призводить до появи поворотів.

Перепадные споруди

Такі резервуари актуальні в разі облаштування складної системи на ділянці зі схилом. Пристрій перепадного каналізаційного колодязя необхідно у наступних випадках:

коли глибина канави під відвідну магістраль зменшується;

виникає необхідність в обході інших підземних комунікацій або труб;

запобігти високу швидкість руху води.

Якщо стоки будуть потрапляти в колодязь на високій швидкості, може постраждати ізоляція або ж сама споруда внаслідок вимивання або під впливом ударної навантаження. У свою чергу, така конструкція також поділяється на кілька підвидів:

Звичайна шахта, у якій підведення води розташовується у верхній частині, у той час як відвід – у нижній.

Конструкція, що має отбойно-зливну стінку, яка уповільнює швидкість потоку.

Короткі канали, що мають великий градус нахилу, щоб, навпаки, збільшити швидкість течії потоку.

Шахта, яка включає багатоступінчасті перепади.

У зв'язку з цим уповільнення швидкості потоку – це основне призначення перепадной шахти.

Переливний тип колодязів

Пристрої переливного каналізаційного колодязя по-іншому іменуються переливними септиками. По суті, це декілька накопичувальних резервуарів, які з'єднані один з одним за допомогою труб перепускного типу у верхній частині.
Основне призначення подібного споруди – це збір каналізаційних стоків. При цьому нерозчинні забруднення накопичуються на дні першого резервуару. Після цього очищена рідина по похилим трубах направляється в наступний накопичувач. В системі передбачено поділ твердих і рідких фаз каналізаційних стоків. А головна особливість переливних колодязів полягає в тому, що для їх функціонування не потрібно допоміжне обладнання і електроенергія.

Тип накопичувальний

Такі споруди, по суті, є ємностями для збору і зберігання відводиться води. Згодом вона відкачується насосами або до роботи можуть бути залучені спеціальні машини-асенізатори. Серед інших видів і пристроїв каналізаційних колодязів даний варіант більш кращий для приватних заміських ділянок. Особливо це вигідне рішення, коли центральна система розташована занадто далеко або ж зовсім відсутня. Виходячи з обсягу, такі споруди можуть бути виготовлені з різного матеріалу. Але найчастіше це залізобетонні кільця, великі пластикові ємності або ж це може бути просто монолітна бетонна конструкція. Якщо кількість стічних вод невелике, то даний варіант з установкою ємності з пластика повністю себе виправдовує. Вартість резервуара не дуже висока, а його монтаж можна виконати самостійно. До того ж немає необхідності залучати до роботи професійну бригаду разом зі спеціалізованою технікою. Достатньо заручитися підтримкою знайомих, що істотно спростить завдання, оскільки поодинці впоратися буде важко.

Фільтраційна різновид

Ще один вигляд і пристрій каналізаційного колодязя, який вартий уваги. Фільтраційні споруди або шахти можуть бути як відкритого, так і закритого типу. При цьому і той, і інший варіант призначаються для сепарації стічних вод, а також вони дозволяють відокремлювати великий сміття і важкі речовини від самої води. Відкрита шахта – це споруда, для виготовлення якого використовують перфоровані бетонні блоки. Рідина між тим йде в грунт через спеціальні отвори. Що стосується важких речовин, то вони залишаються в подібному спорудженні і потім вигрібаються за допомогою спеціальної техніки і йдуть на утилізацію або поховання.

Перелік правил і вимог

Планування та спорудження систем каналізації регламентується спеціальними правилами і нормами, а також нормативними актами (СНиП). При цьому найважливіший момент – це величина відстані між каналізаційними колодязями. Від цього параметра залежать розміри трубопроводу. Іншими словами, якщо труба має діаметр, рівний 150 мм, крок між колодязями повинен становити 35 метрів. При діаметрі, що дорівнює 200 мм, крок вже, відповідно, інший – 50 метрів. Подібні вимоги наведені в іншому, не менш важливому документі – технологічної карти на влаштування каналізаційних колодязів. По суті, вимоги СНиП для облаштування каналізаційних колодязів є свого роду інструкцією, в якій прописані правила монтажу стічних магістралей. Також у такому документі містяться технічні вимоги, які пред'являються до різним конструкціям колодязів, враховуючи санітарні і технічні норми безпеки.
Основними вимогами Сніп можна вважати:

Колодязі повинні розташовуватися на відстані від джерел питної води та інших водопровідних систем.

Шахти повинні бути на певній відстані до житлових будинків і сусідніх ділянок.

Обсяг колодязя повинен регламентуватися кількістю проживаючих людей, а також середнім об'ємом стічних вод за певний проміжок часу.

Глибина котловану для установки резервуара повинна знаходитися в межах 25 метри, не більше того. Що стосується його діаметра, то він не повинен перевищувати розміри самої конструкції не більше ніж на 05 метра.

Якщо на ділянці пролягає високий рівень грунтових вод, то згідно СНиП пристрій каналізаційного колодязя повинна включати облаштування гідроізоляції.

Дно котловану повинна устеляти піщана подушка завтовшки не менше 100 мм.

Безпосередньо між дном резервуара і нижній частині труби повинен бути зазор в 600 мм.

Установка каналізаційного колодязя з бетону регламентується ГОСТом. У той час як за монтаж комунікацій з пластику і полімерів відповідає відсилання на ТУ. Бетонні або кам'яні конструкції можуть бути збірними або монолітними. Фільтрувальні споруди споруджуються переважно з бутового каменю. Що стосується полімерних матеріалів, то у відношенні каналізаційних систем допустимо використання поліпропілену, полівінілхлориду, щільного поліетилену. Сучасні комунікації, які монтуються в міському будівництві або приватному секторі, можуть поєднувати в собі елементи з різних матеріалів. Такі рішення не суперечать будівельним регламентам.

Особливості різних типів колодязів

У відповідності з тими ж нормами і правилами (СНиП) пристрій каналізаційного колодязя повинна враховувати особливості монтажу кожного виду, виходячи з їх призначення і використовуваних матеріалів. Фільтруючий колодязь призначений для очищення стоків від шкідливих домішок. Для цього дно колектора необхідно покрити щебенем, причому товщина шару – не менше 1000 мм. Після цього лише його периметр слід залити бетонним розчином. Це дозволить уникнути руйнування підстави і виведення води через центр кола, де, власне, і проводиться дренаж і очищення. Оглядовий колодязь зазвичай зводиться з труби діаметром 460 мм Даний розмір дозволить прочистити резервуар зі шланга. Якщо буде необхідність спускатися у внутрішню порожнину конструкції, то діаметр труби повинен дорівнювати не менш 925 мм. Якщо оглядового колектор зводиться на ділянці, де відсутнє дорожнє покриття, потрібно відмостка для відведення стічних вод. При якісному покритті монтаж можна провести на 70 мм вище поверхні грунту. Згідно СНиП пристрій каналізаційного колодязя накопичувального типу варто облаштовувати в низині ділянки для полегшення стоку води в резервуар. Конструкція розташовується на глибині від 3000 до 6500 мм, причому кількість кілець – не більше 7. На дні резервуара робляться спеціальні поглиблення, які потім заповнюються піском або щебенем. Вода з такого споруди цілком придатна для побутових потреб.

Пластикові колодязі – сучасне та вигідне рішення

У відношенні приватного заміського ділянки для облаштування колодязної системи найбільше підходять саме пластикові колодязі. Такий вибір обумовлений наявністю певних конструктивних особливостей, які є і достоїнствами. Зокрема, йдеться про наступне:

Замінність нижнього лотка.

З'єднання патрубків з конструкцією колодязя виконується безшовним методом. За рахунок цього досягається висока ступінь герметичності. У зв'язку з цим значно знижується фронт робіт по герметизації швів.

Пристрій каналізаційного колодязя в приватному будинку з пластику більш ніж виправдано, так як переваги подібних споруд в порівнянні з металевими, бетонними і керамічними аналогами цілком очевидні. Їх найчастіше використовують у ході створення міських комунікацій.

Виробники колодязів з пластику створюють необхідні сприятливі умови. Патрубки створюються таким чином, що помітно знижується час на підключення труб. До того ж у таких конструкцій вже спочатку присутні гумові ущільнювачі в місцях з'єднання труб. При використанні гідроізоляційних матеріалів забезпечується надійне з'єднання, яке зможе прослужити кілька десятиліть без протікання.

Сама конструкція колодязя виконана безшовної, за рахунок чого підвищується її герметичність, а також знижуються витрати на проведення монтажних робіт. По суті, це труба з великим розміром, має дно, яка володіє одним або кількома вхідними патрубками.

Ну і, власне, без влаштування люка каналізаційного колодязя всередину б потрапляли опади або сторонні предмети. У зв'язку з цим кришка робиться також герметичною.

Іншими словами, пластикова конструкція колодязя – це економічний і безпечний з точки зору екології варіант в процесі монтажу каналізаційної системи. За допомогою цього приладу можна контролювати і обслуговувати каналізаційні мережі господарсько-побутових стоків.

Особливості вибору пластикового колодязя

З особливостями пластикових колодязів (вони ж переваги) ми вже ознайомилися, тепер необхідно розглянути важливі основні фактори, які дозволять зробити правильний вибір потрібної конструкції. Зокрема, необхідно приділяти увагу деякими параметрами.

Діаметр і висота – конструкція колодязя може бути глибокою або широкою. У цьому випадку варто враховувати особливості самої каналізаційної системи, включаючи місце розташування майбутнього споруди у відповідності з правилами улаштування каналізаційних колодязів.

Форма – зазвичай у більшості колодязів вона циліндрична, але можуть бути й інші варіанти. В той же час єдиний тип, який краще не використовувати для накопичувальної конструкції, – це квадратні баки. У таких колодязях є ребра, що обумовлено особливістю. У таких місцях відбувається відкладення осаду, а прибрати його досить проблематично, а то й зовсім практично неможливо.

Водотоннажність – такий показник також заслуговує уваги. Беручи до уваги середній показник кількості нечистот протягом дня, а також обсяг накопичувальної ємності, можна визначити, як часто доведеться відкачувати асенізаційної машиною.

Тип поверхні – гладкий або гофрований. І в того, і в іншого є свої переваги і недоліки. В якості прикладу, гофрований тип поверхні має велику еластичність і здатний витримувати великий тиск, ніж звичайний вигляд. У той же час в наявних невеликих поглибленнях досить часто скупчується грязь, а видалити її звідти дуже складно.

Товщина стінок – такий параметр важливий у пристрої бетонного лотка в каналізаційному колодязі. Він може варіюватися у досить широкому діапазоні. Але чим товщі стінки колодязя, тим вище його міцнісні характеристики. Але тут є й зворотна сторона медалі – збільшення товщини неминуче призводить до підвищення маси і вартості конструкції.

Крім цього, можна придивитися до того, який саме тип пластику використовується у виробництві того чи іншого колодязя. Цей момент не настільки суттєвий, однак від цього залежать певні експлуатаційні властивості.

Колодязі з залізобетонних кілець

Подібні споруди користуються широким попитом серед більшості комунальних служб, що займаються обслуговуванням і прокладкою підземних трубопроводів. Крім того, вони знаходять застосування в облаштуванні дренажних і зливових каналізаційних систем, колекторів. Чи варто згадувати, що для домашньої каналізаційної системи на своєму приватному заміському ділянці це ідеальний варіант? До всього іншого у цього матеріалу немає аналогів у своїй сфері. У силу високих експлуатаційних якостей технологія влаштування каналізаційного колодязя з бетонних кілець придатна для реалізації в будь-якій кліматичній зоні. Широка сфера застосування залізобетонних кілець, включаючи їх величезну популярність, обумовлена досить значним списком достоїнств:

Доступна ціна.

Монтаж може проводитися за короткий проміжок часу.

Гідроізоляція легка.

Високі міцнісні характеристики.

Довговічність конструкції.

Форми відрізняються правильною геометрією.

Крім цього, залізобетонні кільця досить щільно прилягають один до одного, а отримані зазори ліквідуються легко і швидко. За рахунок цього досягається висока ступінь герметизації. У той же час пристрій ж. б. каналізаційних колодязів не обходиться без недоліків, хоча, на щастя, їх не так багато:

залізобетонні кільця відрізняються низькою стійкістю до розколювання;

до того ж кільця схильні до розтріскування;

монтаж без використання спеціалізованої техніки просто неможливий;

у силу великої ваги кілець збільшуються витрати на доставку і проведення монтажу.

У той же час, якщо проаналізувати всі плюси і мінуси подібного спорудження, то стає зрозуміло, що такий варіант багато в чому себе виправдовує.

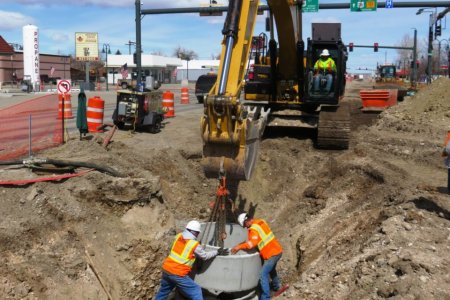

Технологія зведення колодязь із залізобетонних кілець

Зведення конструкції на своїй ділянці являє собою досить серйозний захід і тому вимагає певної підготовки. Всю технологію влаштування каналізаційного колодязя з бетонних кілець умовно можна поділити на кілька кроків.

Для початку необхідно скласти креслення схеми каналізаційної системи, де повинна бути вказана вся планування, включаючи місце розташування самого колектора.

Будівельний ділянку очищається від сміття та сторонніх предметів.

На будівельному майданчику необхідно організувати тимчасову дорогу для залученої техніки.

Проводиться риття котловану і траншеї.

Дно котловану зачищається і вирівнюється.

Після цього можна переходити безпосередньо до облаштування колодязя. Для цього варто озброїтися наступним алгоритмом, який також поділений на декілька важливих етапів. Крок 1. Необхідно отримати грунт з внутрішнього контуру, щоб можна було вирівняти конструкцію по горизонталі. Щоб уникнути похибок варто підключити до даного процесу рівень. Крок 2. Проводити монтаж першого кільця, після чого в його стінках необхідно проробити отвори, які будуть призначені для труб. При цьому саме кільце їх слід заводити на відстань не більше 100 мм. По колу труб отвір потрібно герметизувати за допомогою розчину. Крок 3. На даному етапі виконується пристрій лотка в каналізаційному колодязі (Сніпом це дозволяється і навіть рекомендується). Інакше це зветься жолобом, який буде розташовуватися від входу труби до виходу. Його переріз повинен відповідати діаметру труб. Жолоб можна виготовити з частини каналізаційної труби. Крок 4. Тепер встановлюється інше кільце, при цьому необхідно прослідкувати, щоб замки з внутрішньої його сторони були на одному рівні. У такому ж порядку монтуються всі інші залізобетонні елементи. Крок 5. Після установки останнього кільця дно споруди бетонується, а місця з'єднання кілець закладаються за допомогою піщано-цементної суміші. Облаштування фільтруючого септика на даному етапі виглядає трохи інакше – замість заливання дна бетонним розчином воно засипається щебенем або дробленим цеглою. Товщина такого шару повинна становити не менше 500 мм. Крок 6. Тепер вся конструкція накривається бетонною плитою з люком. Або, як варіант, встановити каркас з отвором і залити його бетонною сумішшю. Крок 7. По завершенні монтажу споруди технологія пристрою каналізаційних колодязів передбачає прокладку трубопроводу. Робиться це на глибині 600-700 мм з ухилом 20 мм і метровим кроком. Крок 8. На даному етапі проводиться тестування споруди протягом усього дня. Робиться це наступним чином – колектор заповнюється водою, а торці труб закриваються пробками. Крок 9. По закінченні успішного тестування зовнішні стіни бетонного резервуара засипаються землею і ретельно утрамбовували. Крок 10. Можна сказати, що це завершальний етап, на якому виконується бетонна вимощення навколо горловини. Її ширина становить 1500 мм.

Лоток в каналізаційному колодязі

Лотки в конструкції колодязів робляться для виконання важливих завдань. Вони служать в цілях забезпечення контролю працездатності каналізаційної мережі приєднуємих об'єктів. При цьому дана деталь може бути сформована перед установкою першого залізобетонного кільця, якщо для конструкції колодязя був обраний цей матеріал. У відповідності зі СНиП пристрій лотків в каналізаційних колодязях, як правило, робиться з бетону марки М-100 з застосуванням опалубки і подальшим обов'язковим армуванням сталевою сіткою. Зазвичай на його зміцнення потрібно приблизно 2-3 дні, і після закінчення цього часу можна переходити безпосередньо до монтажу кілець. Згодом можна буде виконати обробку лотка штукатуркою з послідуючим залізненням.

Профілактичні заходи

Ефективна працездатність каналізаційної системи багато в чому залежить від умов її експлуатації, в тому числі і профілактики. Під цим мається на увазі відкачування та чистка всіх елементів, причому робити це потрібно регулярно. Частота таких процедур, у свою чергу, знаходиться в прямій залежності від різновиду споруди, а також ємності резервуара. Якщо ж чистка буде проводитися нерегулярно або зовсім ігноруватися, то через деякий час скупчення сміття в каналізаційній системі неминуче призведе до формування затору. У кінцевому рахунку з-за цього в колодязі може з'явитися неприємний запах. Навіть якщо передбачено пристрій дренажного насоса в каналізаційному колодязі, це не позбавляє його від регулярного чищення, так як на дні збирається мул та інше сміття. Зазвичай, даний захід має проводитися не рідше ніж через кожні 2 або 3 роки. А чим, власне, здійснюється дана процедура? Для цього передбачено кілька способів:

Спеціальне обладнання по збору мулу.

Вакуумна відкачування.

Гідродинамічна методика, простіше кажучи робиться промивання водою, яка подається під сильним напором.

Використання хімічних реактивів.

Термічний спосіб – практично те ж саме, що і гідродинамічна методика, тільки в цьому випадку подається гаряча вода.

Для реалізації перших двох спосіб необхідно звертатися в асенізаторську службу. Інші методики можна з легкістю виконати самостійно. По завершенні очищення колодязя необхідна ручна обробка. Тільки в цьому випадку можна говорити про повноцінної та результативної профілактики.

Корисні рекомендації

Наостанок можна привести декілька корисних порад від людей, які багато що можуть розповісти про пристрій каналізаційних колодязів. Не варто робити глибину траншеї занадто великий. В цьому випадку виникне необхідність у підсипання грунту, а він з часом має властивість до просідання. З цієї причини магістраль може змінити кут ухилу, що небажано. Щоб уникнути пошкодження трубопроводу, під нього не варто підкладати тверді предмети в ході його укладання. При виборі ділянки, де буде встановлений фільтраційний або накопичувальний колектор, необхідно передбачити можливість для під'їзду техніки, за допомогою якої буде проводитися його очищення. Незважаючи на той факт, що колодязь, по суті, є мокрою конструкцією, необхідно забезпечити його герметичність. Така міра обумовлена тим, що дозволяє виключити проникнення стічних вод у навколишнє середовище. Гідроізоляцію ділянок, що з'єднують залізобетонні кільця, можна виконати за допомогою спеціальних водонепроникних складів. Як нам відомо, пристрій каналізаційного колодязя включає в себе етап гідроізоляції. І поки формується шар з відповідного матеріалу, необхідно виключити будь-який вплив низьких температур або механічного навантаження на його поверхню протягом 72 годин. Протягом цього часу ці ділянки необхідно регулярно зволожувати звичайним розпилювачем. Крім того, рекомендується накрити поверхню плівкою, яка дозволить знизити випаровування вологи.
