Як зробити дерев'яну двотаврову балку своїми руками? Виготовлення та якість

Освоєння канадської технології модульної збірки будинків розширило уявлення вітчизняних архітекторів про каркасному будівництві. Схожість клімату дозволяє практично повністю копіювати дану методику в російських умовах, але найчастіше використовуються і окремі її компоненти. Зокрема, знаходять своє застосування в самих різних проектах двотаврові дерев'яні балки. Своїми руками виготовити даний елемент конструкції не складає труднощів, тому багато домобудівники відмовляються від подібних матеріалів заводського походження.

Характеристики двотаврової балки

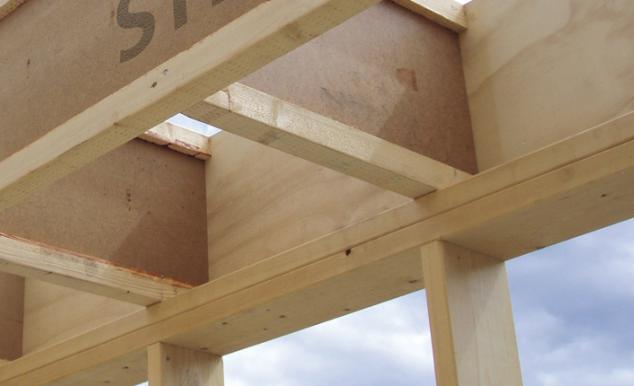

Техніко-експлуатаційні якості і розмірні параметри традиційного двотавра розраховуються на включення в конструкцію перекриття з ОСБ-плит. Це міжповерхове перекриття будинку або горищного приміщення, яке відрізняється високою міцністю і теплоізоляцією. Власне, балки виконують функцію ребер жорсткості, забезпечуючи несучу функцію. Безпосередньо двотавр має Т-подібний профіль, але для перекриттів використовують модифіковані елементи з іншими конфігураціями перерізу. Як правило, своїми руками дерев'яні двотаврові балки для перекриття виготовляються з монолітних брусків довжиною до 5 м. Висота балки залежить від розрахункової навантаження на конструкцію і варіюється від 140 мм до 410 мм в середньому. Товщина проміжної стійки двотавра становить не більше 10 мм, а брусок має параметри 64х38 мм у відповідності з нормативом.

Матеріал для виробу

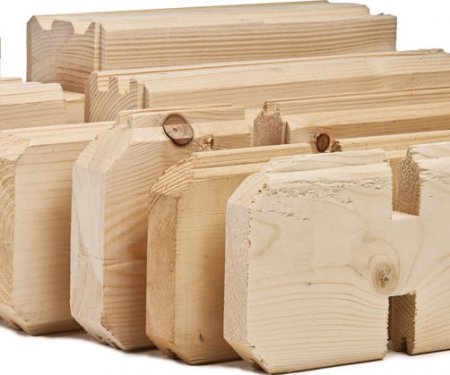

Отже, конструкція буде складатися з елементів двох типів – опорної частини (брус) і проміжної стійки (ОСБ плита). До цього варто додати і клейовий склад, яким будуть скріплюватися частини балки. Найбільш відповідальний вибір стосується бруса, оскільки на нього ляже практично вся навантаження перекриття. Фахівці рекомендують не економити на ньому і закуповувати профільовані, а не клеєні заготовки. Різниця полягає в якості обробки і екологічну чистоту матеріалу. Можлива збірка дерев'яної двотаврової балки з дощок? Своїми руками виконати таку компоновку фізично простіше, ніж із цільного бруса. Однак в принципі використовувати дошку для двотавра варто лише в тих випадках, коли передбачається мінімальне навантаження на балку. Наприклад, при монтажі ферм кроквяної системи даху.

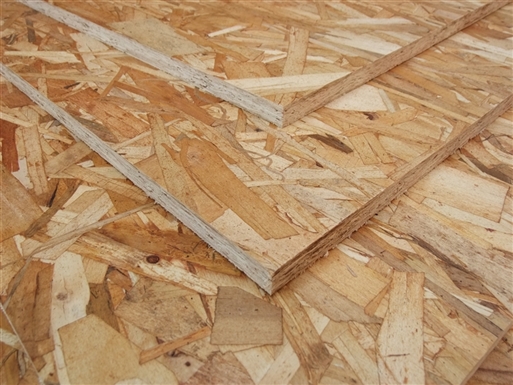

Що стосується ОСБ-плити для стійки, то в даному випадку варіантів для заміни набагато більше, оскільки конструкційна відповідальність цієї частини не настільки висока. Більш того, в деяких випадках багатошарова фанера виявляється більш гідним рішенням і в показниках міцності, і в простоті монтажу. Справа в тому, що дерев'яну балку двотаврову своїми руками компонувати легше, якщо використовується жорстка центральна частина. Вона не прогинається сама по собі і не вимагає спеціального упору в цілях страховки. У виборі клею ситуація простіше, оскільки на ринку пропонується безліч високоякісних будівельних складів спеціально для конструкційного з'єднання дерев'яних елементів. У виборі варто враховувати наявність маркування ECO, що буде вказувати на екологічну безпеку і достатню адгезивних здатність суміші.

Підготовка елементів до складання

Спочатку виконується розмітка балки з точним визначенням її параметрів. На основі схеми компонування повинна бути виконана фінальна доробка частин конструкції на столярному інструменті. Оптимально використовувати для таких цілей токарний верстат по дереву, але можна обійтися циркулярною пилкою з електролобзиком і шліфувальним інструментом. При виготовленні дерев'яних двотаврових балок своїми руками в частині бруса може виконуватися вибірка зайвого масиву. Її виробляють строго по осьовій лінії заготовки, витримуючи контур спеціальним розмічальних пристосуванням або направляючої планкою.

Збірка двотавра

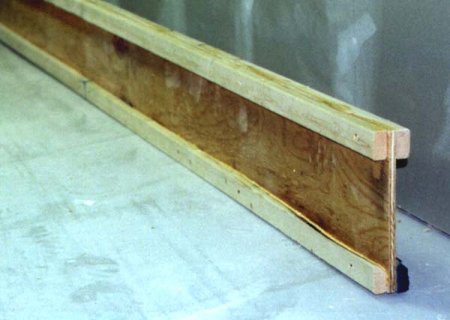

Два бруса до моменту складання повинні бути доопрацьовані до оптимальних параметрів, що підходять для монтажу стійки. Остання встановлюється в підготовлені пази з двох сторін (верх і низ) і фіксуються на клейову основу. Тут важливо відповісти на питання про те, як зробити дерев'яну балку двотаврову своїми руками з мінімальною кількістю зазорів і виступів? Що стосується першого, то в принципі наявність пустот в місцях сполучення залежить від якості первинної обробки матеріалу. Чим рівніше поверхні в пазах, тим вище ймовірність щільного монтажу стійки. З виступами ситуація простіше. З одного боку, їх можна підбити киянкою поки клей не висох, коригуючи тим самим грані конструкції. Якщо ж наявність виступу обумовлюється помилками в розрахунках, то ситуація виправляється тільки абразивним крупнофракционным матеріалом з подальшою чистової шліфуванням.

Оцінка якості двотаврової балки

Спочатку матеріал для балки повинен пройти дефектовку з відбраковуванням. Особливо брус не повинен мати вад зразок сучків, тріщин, викривлення ознак, порізів і сколів. Навіть якщо дефект не вплине на конструкційні властивості балки, відкритість структури в подальшому може стати причиною біологічного ураження деревини. Але і це не всі умови виготовлення якісної двотаврової балки. Своїми руками дерев'яну конструкцію необхідно зачищати і в процесі складання, прибираючи дрібні абразивні частки на поверхні, які можуть пошкодити поверхню елемента. Механічна обробка також стає причиною пошкоджень, тому після кожної операції слід перевіряти зовнішній вигляд виробу. На завершальному етапі проводиться замір балки і визначається відповідність її параметрів вимогам.

Загальні поради з виготовлення дерев'яного двотавра

Жорстких рамок у створенні даної конструкції все одно не існує, оскільки розрізняються сфери і напрями її використання. І все ж досвідчені будівельники дають кілька універсальних рекомендацій тим, хто хоче зробити своїми руками дерев'яну балку двотаврову високої якості:

Розмічальні операції бажано виконувати за допомогою сучасних лазерних нівелірів – особливо якщо мова йде про проектування великих перекриттів.

Не завжди доречно застосування твердих і щільних матеріалів, оскільки вони збільшують конструкції, що обмежує використання балки як в перекритті, так і в кроквяних фермах.

Обробку антипіренами або антисептиками бажано виконувати після складання. Це дозволить створити суцільне захисне покриття.

Після вдалого виготовлення балки за індивідуальними параметрами варто зберегти її характеристики в шаблонах на випадок необхідності виготовлення аналогічної конструкції.

Висновок

Функції двотавра в різних конструкційних частинах будівельного каркаса може виконувати і звичайний цільний брус, але його використання не завжди практично і вигідно. Справа в тому, що при тих же витратах можна зробити дерев'яну балку двотаврову своїми руками, але її використання технологічно більш виправдано. Саме за рахунок комбінації з тонким ОСБ-листом утворюється оптимальна за характеристиками конструкція, що поєднує в собі надійність, стійкість до динамічних навантажень і невелика вага. Варіюючи розміри окремих частин двотавра і конфігурації збірки, можна отримати оптимальний силовий елемент каркасу для самих різних завдань.
