Електропроводка в бані: види прокладки, правила безпеки і самостійний монтаж

Лазня – це вологе і спекотне приміщення, тому електрифікація тут має свої особливості. Такі умови, як висока вологість і разом з нею температура, можуть негативним чином впливати на проводку і на можливість безпечної експлуатації всіх благ електрики. Як зробити електропроводку в лазні, щоб вона була по-справжньому безпечною? Є кілька правил. У випадку з лазнями ідеальним варіантом можна вважати електрифікацію через окремий кабель від головного розподільного щита. В ідеалі рекомендується застосувати окремий контур під заземлення. Нижче ми розглянемо способи прокладки кабелів.

Прихована і відкрита проводки

Баня з бруса, зрубу або будь-якого іншого натурального матеріалу – це самий екологічно чистий варіант. У такому приміщенні можна приємно провести час і відпочити. Але крім цих властивостей і характеристик деревина найбільш схильна спалахів, які найчастіше трапляються з-за різних неполадок в проводці. Багатьом людям хочеться, щоб елементів проводки не було видно, проте для безпеки електропроводка в лазні зі зрубу повинна бути відкритого типу. Закрита таких можливостей не дає. Тут все комунікації заховані під оздоблювальними матеріалами.

Особливості відкритої проводки

Використання такої схеми робить процес обслуговування і ремонту електричних комунікацій більш простим. У разі будь-якої поломки завжди можна виявити місце несправності і оперативно вирішити проблему. Монтаж електропроводки в бані проводиться з використанням спеціальних кабелів - каналів. Ці пристрої знижують ризик загоряння дерев'яної конструкції практично до нуля – матеріал, з якого вони виготовлені, не горючий.


Існує безліч таких виробів різних конфігурацій – їх розрізняють за кольорами. Це світло-коричневий, білий або коричневий. Щоб користуватися електрикою було максимально безпечно, а елементи проводки не нагрівалися понад допустимої межі, кабель-канали заповнюють до 60%. Якщо ж заповнити конструкцію повністю, то втрачається можливість відведення зайвого тепла. Це і є часта причина замикань і пожеж.

Закрита

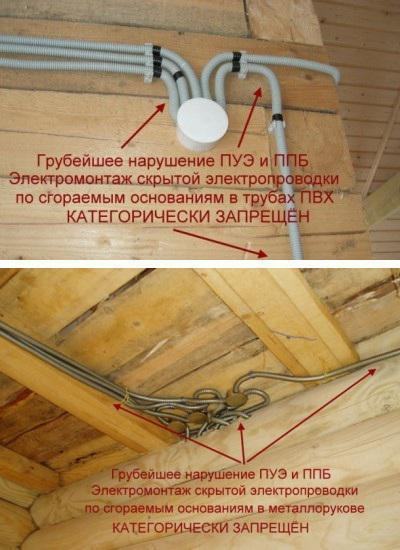

Фахівці допускають таку можливість. Електропроводка в лазні під вагонкою може бути прокладена, але лише в тому випадку, коли кабель буде надійно захищений гофрованою трубою. Але краще всього використовувати відкритий як більш безпечний спосіб.

Проект і основи безпеки

Монтаж електропроводки в лазні, як і в будь-якому іншому приміщенні, починається з розробки схеми. Будь-які елементи комунікацій повинні бути укладені лише строго по вертикалі або горизонталі. Не допускаються перегини кабелів або ж їх перекручування. Щоб проводка не псувала зовнішній вигляд вигляд приміщення, її розміщують в самих непомітних місцях. Однак при цьому не варто розміщувати елементи системи перед дверними прорізами або у кутах, біля приладів опалення і труб з металу. Іноді електропроводка в лазні може бути і закритого типу. Але такий варіант можна використовувати, якщо комунікації розташовані в трубі з металу або ж за системою підвісних стель. Особливої уваги в даному випадку вимагає якість ізоляції з'єднань кабелю – саме погана ізоляція часто стає причиною пожеж.

Варіанти прокладання силової лінії

Основний силовий кабель можна підвести різними способами. Так, можна прокласти його по повітрю або ж під землею. Вибір відповідного варіанта залежить від віддаленості зведеної споруди від розподільного щита. Електропроводка в бані повинна закладатися ще в момент розробки самої будівлі, і вибір рішення по протяжці силової частини також повинен бути обраний заздалегідь виходячи з особливостей. І повітряного, і біля підземного способу є свої переваги і недоліки.

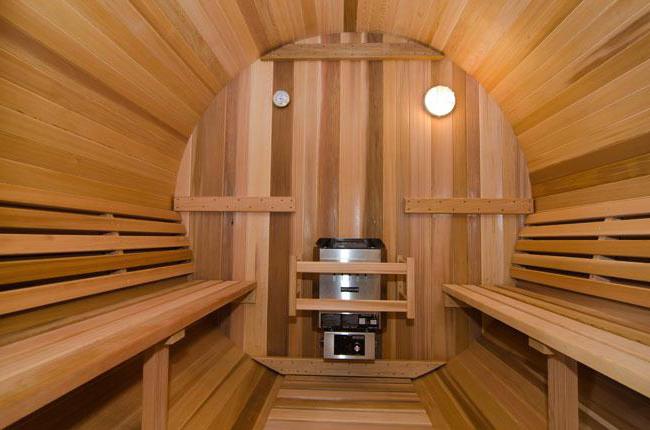

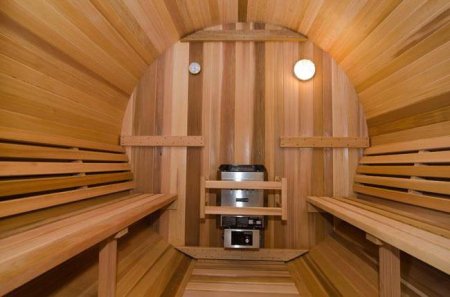

Особливості проведення в парильні, клас захисту електроприладів

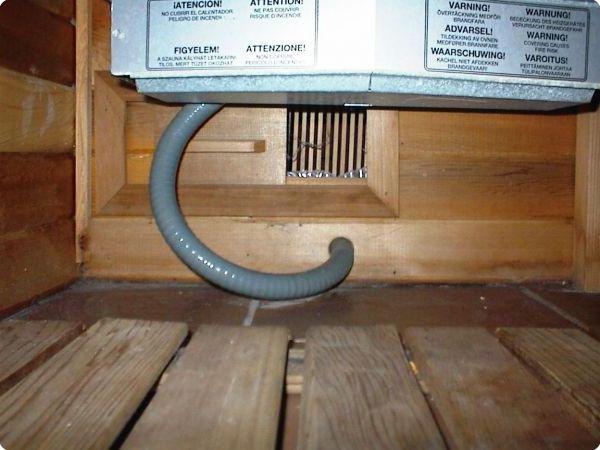

На етапі облаштування парильні потрібно пам'ятати про тому, що в подібному приміщенні заборонено наявність розеток і вимикачів. Ці елементи допускаються, але установка їх дозволяється тільки в приміщеннях для відпочинку, а також в предбанниках. За нормами безпеки розетки, як і вимикачі, повинні монтуватися не нижче, ніж дев'яносто сантиметрів від підлоги. Що стосується класу захисту, то всі електроприлади повинні мати показник не менше IP 44. Світильники повинні відповідати класу IP-54. Електропроводка в лазні проектується таким чином, щоб довжина проводу до приладу була максимально короткою. Також заборонено розміщувати електрокомунікації під грубкою.

Прокладання силової лінії по повітрю

Це досить економічний варіант. Якщо відстань від щитка до споруди становить понад 25 метрів, тоді встановлюють проміжну опору. Прокладка може здійснюватися на ізоляторах з порцеляни або за допомогою розтяжки. Важливо, щоб кабель в процесі монтажу опинився на суворо правильної висоті. Приміром, якщо монтаж здійснюється над проїжджою частиною, тоді дозволено встановлювати його не нижче, ніж шість метрів над поверхнею землі. Якщо ж кабель прокладають над тротуаром або будь-який інший не проїжджою дорогою, тоді допустима висота – не нижче 35 метра. До самої бані кабель підводиться на висоті не менше 275 м
Для звичайної прокладки по повітрю застосовують самонесучий кабель ізольований або СІП. Термін його служби складає 25 років. Ці вироби позначаються наступним чином: СИП-3 СІП-2А, СИП-4. Вони оснащуються спеціальним захищеним від атмосферних впливів ізоляційним матеріалом. Недолік такого кабелю: з-за його особливостей даний варіант важко підвести до автомата захисту. Що стосується самого кабелю, то в приміщення він вводиться через дерев'яну стіну або втулку з металу. Перетин силового кабелю має бути не менше 16 кв. мм – він може витримувати струм до 63 А. Якщо підключення однофазного типу, то максимум складе 14 кВт потужності. Коли трифазне підключення, тоді кабель може витримати 42 кВт. Для лазень цієї потужності більш ніж достатньо. Ще один недолік, яким володіє цей кабель, – він погано піддається згинанню. СІП виготовлений з алюмінієвого дроту, а його неприпустимо проводити через горища. Саме тому прямо в приміщення вводять комунікації іншого типу – NYM, ВВГ або ж НГ. Перетин цих кабелів становить від 10 кв. мм. Для з'єднання необхідно застосовувати герметичні з'єднувачі, а кабель СІП закріплюють на спеціальні анкерні натягувачі.

Підземний монтаж

Така прокладка дорожча. У цьому випадку нормами передбачається траншея до 1 метра глибиною. Кабель необхідно придбати дорожчий – В56Шв. Він броньований, а його жили мідні. Згідно з високою ціною він має більший рівень захисту. З ним електропроводка в дерев'яних лазнях вважається більш безпечною. Даний кабель має сталеву оплітку між внутрішньою і зовнішньою оболонками з пластику. З цієї захистом такого виробу не страшні миші, кроти, а також будь-які природні катаклізми. У випадку з прокладкою під землею металевий трубопровід не застосовують – у трубах буде накопичуватися конденсат. Введення в приміщення буде здійснюватися через таку ж втулку. Щоб виконати підземний монтаж силової частини, необхідно виривати траншею до 07 м в глибину. На дно ями засипають пісок, потім укладають кабель, а після знову засипають піском. У процесі прокладки дуже важливо не допустити натягів.

Електропроводка в лазні своїми руками: покрокова інструкція

Вся робота буде відбуватися в кілька кроків. Так, підготовчий етап передбачає закупівлю і підготовку всіх необхідних матеріалів та інструментів, проектні роботи. Далі виробляється сам монтаж.

Підготовчі роботи

Для того щоб почати монтажні роботи, потрібно підготувати всі необхідні матеріали та інструменти. Це кабелі певного перерізу, металорукав, розетки, вимикачі, ізолента. Також слід підготувати інструменти для електричних робіт. Якщо лазня будувалася на кам'яному або бетонній основі, тоді слід підготувати ще й шпаклівку. Дуже важливо правильно підібрати кабель. Для визначення правильного перерізу визначають навантаження, на яку буде розрахована електропроводка в лазні. Правила рекомендують для сили струму 19 Ампер використовувати кабель перетином 15 мм 2 для струму 70 А підійде перетин 10 мм 2 . Також можна скористатися наступною формулою: максимально можливе навантаження кВт /напруга Ст. При розрахунках важливо врахувати всі прилади. Що стосується вибору металорукава, то слід віддати перевагу більш гнучкого варіанта. Товщина стінки повинна бути не менше 2 мм

Внутрішні монтажні роботи

Коли силовий кабель вже прокладено, залишилося виконати внутрішні роботи – в бані провести електропроводку і приєднати всі розетки, вимикачі та інше обладнання. У процесі роботи важливо запам'ятати три речі – фазу, нуль і землю. Перша – основний провід, якій здійснює циркуляцію струму. Нуль потрібен для заземлення всередині електромережі. Земля використовується для заземлення конкретних приладів. Ні в якому разі не можна переплутати ці дроти. Щоб знайти фазу, потрібна індикаторна викрутка. У момент з'єднання жала викрутки з фазою індикатор буде горіти. Земля – роз'єм окремий. Тепер потрібно підключати до живлячої силового ділянці розподільний щиток.

Як встановити внутрішній щиток

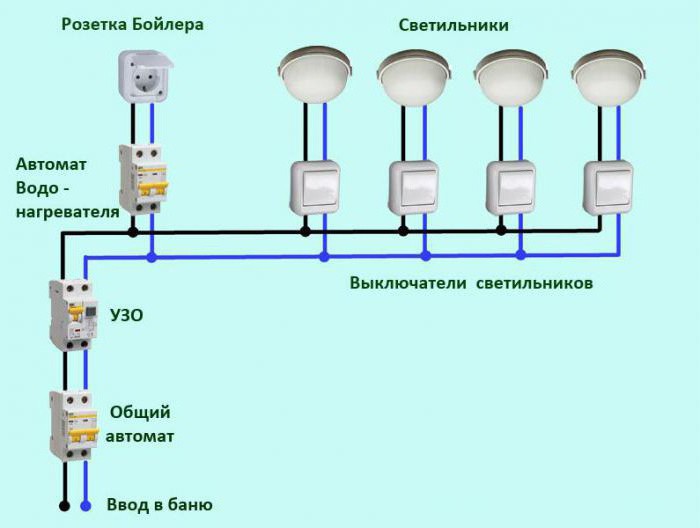

Щиток зазвичай встановлюють в предбанниках або в кімнатах відпочинку. Безпосередньо в ньому монтується вхідний автомат, а також УЗО. Пристрій захисного відключення необхідно для забезпечення пожежної безпеки та надійної експлуатації приладів освітлення та інших електричних пристроїв. Для лазні УЗО просто необхідно, так як там підвищений рівень вологості. Розетки, вимикачі, коробки для зовнішнього монтажу проводки повинні бути із захистом від бризок. Введення рекомендують виконувати знизу. Заздалегідь слід підготувати коліно U-подібної форми – це робиться для того, щоб конденсат не міг потрапити всередину приладів. Вся електропроводка в бані повинна виконуватися тільки через дифавтомати або ж спеціальні пристрої захисного відключення, але струм відключення повинен бути від 10 до 30 мА. Рекомендується для парилки, а також для мийної застосовувати знижені напруги. Однак для цього знадобиться дорога система. Фахівці радять кожен місяць перевіряти роботу пристроїв захисного відключення. Всю проводку бажано виконувати кабелем з подвійною ізоляцією, щоб уникнути загоряння приміщення при короткому замиканні. В котельній і в парильні найкраще підійде звичайний провід термостійкий. Що стосується освітлення, то краще використовувати низьковольтне обладнання. Провідники повинні з'єднуватися тільки клемних методом. Також не слід забувати про заземлення та захисту від блискавки. Сама ж електропроводка може розміщуватися як металевою, так і в гофрованій трубці з негорючого матеріалу або металорукаві. Коробки для силових кабелів краще використовувати з негорючих матеріалів.

Висновок

Як бачите, електропроводка в лазні своїми руками зроблена, цілком здатна забезпечити безпеку і довговічну експлуатацію. Якщо зробити правильний і грамотний проект, правильно підібрати кабелі та електрообладнання, дотримати основні правила монтажу і роботи з електрикою, то все обов'язково вийде. Головне, щоб всі роботи проводилися дуже і дуже акуратно. Якщо ж потрібних знань для цього немає, не варто зайвий раз ризикувати. Краще скористатися допомогою професіоналів. Отже, ми з'ясували, яким чином можна власноруч провести силовий кабель в лазні.
