З'єднання бруса між собою: способи, технології. Профільований брус

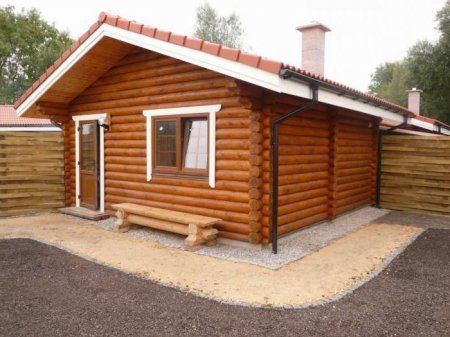

Дерев'яний брус сьогодні все частіше застосовується для будівництва бань, дач та будинків. Це пояснюється тим, що матеріал з великим перетином стає якісніше і може конкурувати з колодою. При зведенні стін особливе значення має надійне скріплення. Використання профільованого бруса забезпечує економію зусиль і часу, легкість складання будови. Така технологія має мало відмінностей від дерев'яного зрубу. Але монтаж і оздоблення виробляються набагато легше і швидше, при цьому даний матеріал у багатьох регіонах відрізняється більшою доступністю. З'єднання бруса між собою є одним з найбільш важливих етапів, від якого безпосередньо залежить міцність конструкції.

Ключові моменти

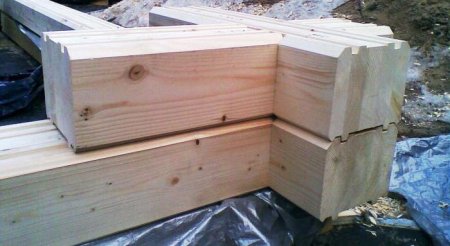

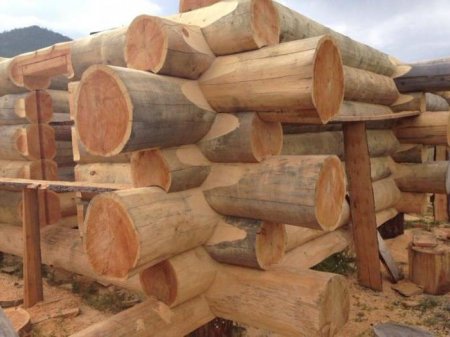

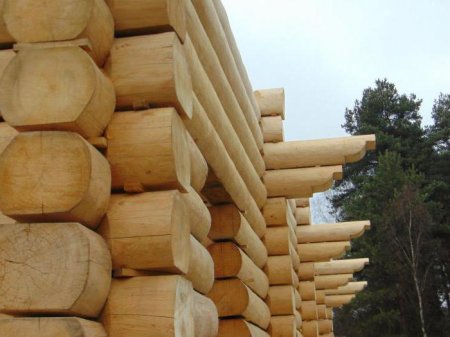

При зведенні стін завдання стикування виникає в двох випадках: при нарощуванні (сплетенні) матеріалу по довжині і зв'язці кутів будівлі. Стиковка бруса в кутах має найбільше значення. Під час її здійснення йде закладка надійності будинку, його розмірів, дизайну і якості стіни. Існує два типи стикувань: без залишку і з залишком. Останній ґрунтується на тому, що торець виходить на встановлену довжину за місце кутового скріплення. Своєрідне дерев'яне утеплення кута, особливо помітне під час вітру, є головним достоїнством такого способу. Крім цього, завдяки такому виконанню створюється оригінальний дизайн, що має своїх поціновувачів. Під сплетінням без залишку мається на увазі розташування торців на одному рівні з площиною стіни. Головна перевага полягає в економії будівельних матеріалів і зменшення розмірів споруди. Для будь-якого типу продукції правила з'єднання є загальними, це може бути профільований або клеєний брус 150х150 просушений або з природною вологістю. В ході установки зрубу не повинен використовуватися один і той же метод. Різні елементи будови мають власну методику скріплення. Під час закупівлі матеріалів варто пам'ятати про те, що зразки для доброго утеплення повинні мати різний розмір, зокрема параметри перерізу.

Інструменти

Для того щоб здійснити з'єднання бруса між собою своїми руками, цілком підійде звичайний інструмент механізований, який є у багатьох:

Набір стамесок. У магазинах, незважаючи на великий вибір, не завжди вдається відшукати інструмент з необхідними параметрами. Вирішити проблему можна, замовивши його у коваля або зробивши самостійно.

Ланцюгова пила з електричним або бензиновим приводом. При її відсутності можливе застосування ручної циркулярної пилки з приводом електричного типу, але при цьому пристрій повинен мати максимальну глибину пропилу не менше, ніж полдерева.

Сокира, киянка, молоток.

Виконували рубку кутів раніше за допомогою сокири, але на це йшло багато сил і часу. Завдяки сучасним інструментам зменшуються часові витрати на роботу і спрощується працю.

Види з'єднання бруса

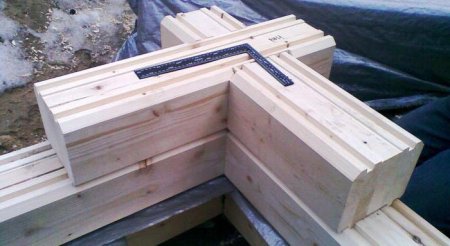

Закріплення пазами прямокутного виду є найбільш відомим методом стикування. У такого варіанту сплетення є три різновиди, найпростіша з них – це односторонній спосіб з'єднання. В даному випадку вирізається на бічній стороні невеликий прямокутний паз. Два з'єднуються вироби повинні мати ідентичні габарити паза. Їх розмір відповідає ширині використовуваного матеріалу, глибина становить половину висоти. Бокові сторони брусів під час стикування паз в паз повинні бути на єдиній площині без виступів. Довжина залишку виявляється дистанцією від початку паза до торця балки.
Іншим варіантом є двосторонній тип сплетення. Паз потрібно пропиляти на двох краях, протилежних один одному. Його глибина повинна дорівнювати 1/4 висоти самого бруса. Забезпечує така збірка бруса якісний монтаж. Чотиристороння скріплення являє собою вирізання паза на кожній грані. При цьому верхні і нижні пази повинні мати глибину в 1/4 висоти бруска. Гранична щільність з'єднання брусів забезпечується саме цим методом. Стиковка на корінних шипах, спеціальних шпонках і зведення бруса встик вважаються найпопулярнішими варіантами з'єднання без залишку. Останній з них є найлегшим, але ненадійним. Торець бруска в даному випадку впирається в бік іншого (вони далі міняються місцями). Використовуються металеві скоби для кріплення бруса або цвяхи. При такому монтажі притиснення торця погано контролюється, це впливає на якість подальшої обробки і забезпечення перпендикулярного розташування вузлових елементів. Виправданий такий метод при зведенні невеликих господарських будівель. Варіант "вполдерева" більш надійний, використовується накладка брусів, при якій на їх кінцях здійснюється пропив довжиною, що відповідає ширині цього матеріалу. Кінці брусків, таким чином, вклинюються один в одного. За допомогою кріплення зміцнюється точка з'єднання.

Корінні шипи

Дана методика ґрунтується на створенні шипів і гнізд, які підходять для них. У центрі торця на краю одного елемента для з'єднання вирізається шип. Дорівнює його довжина ширині матеріалу. На іншому бруску, відповідно, формується паз розміром, відповідним для шипа. Під час стикування паз в паз із зусиллям заганяється шип. Найчастіше з метою утеплення кутів перед закріпленням закладається льноджутовий матеріал.
З'єднання "ластівчин хвіст" є одним з варіантів такої стикування. Виготовляється шип в даному випадку має трапецієподібну форму, яка розширюється назовні. Аналогічну форму має паз. Такий стик відрізняється більшою надійністю і щільністю.

Некоренной шип для закріплення

На відміну від корінного варіанту, він має вертикальне розташування. Такий шип при з'єднанні виявляється на внутрішньої стінової поверхні. Поперечний відповідний паз формується на бічній площині іншого бруса. З'єднання бруса між собою полягає в стикуванні з шипом.

Подовжені шпонки для з'єднання бруса

Особливе поширення набув метод, що полягає в поєднанні кріплень на шипах і встик. На торці одного бруса в даному варіанті виробляється паз під шпонку. Формується подібний елемент збоку іншого бруса в поперечної лінії. Кожна балка впирається в сусідню. На всю довжину пазів вставляється деревна шпонка. Вона є квадратом, розмір сторони якого становить третину загальної ширини. Монтується шпонка таким чином, щоб в одному бруску виявилася одна частина, в іншому – інша. Вставлятися вона може горизонтальним і вертикальним способом, останній більш поширений за рахунок простоти виготовлення.

Використання нагелів

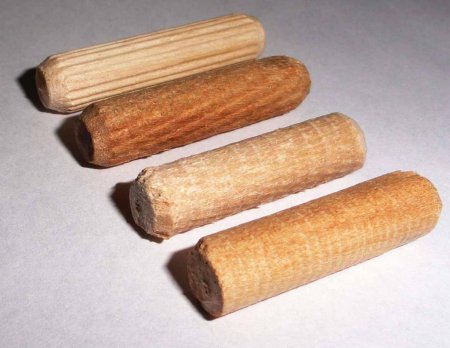

У кутах будови для збільшення якості з'єднання використовується доповнення у вигляді посилення штирями, вони називаються нагелями. Здійснюється їх установка всередині брусків, завдяки чому знижується механічне навантаження і зникає ймовірність деформаційних змін при висиханні. У ролі нагеля може виступати арматура або труба з металу, також використовуються дерев'яні варіанти. З'єднання бруса між собою на корінних шипах частіше за інших має зміцнення нагелями. Для подібної стикування вирізається отвір в стрімкому напрямку з діаметром, трохи перевищують розмір зміцнення. Штир вставляється в отвір. Підбирається розмір нагеля в діапазоні від 20 до 50 мм. Необхідність з'єднання двох рядів визначає необхідну довжину.

Скріплення вполдерева

Часто при зведенні будинку з'являється необхідність у збільшенні довжини, дану задачу здатні вирішити різні методики поздовжнього закріплення. Найбільшого поширення набули стикувальний спосіб з корінними поздовжніми шипами і суміщення з назвою "полдерева", від них не відстає і скріплення за допомогою косого замку. При створенні кутів перші два варіанти не мають відмінностей від подібних методів, за винятком послідовного розташування самих балок. Поздовжнє скріплення із застосуванням нагеля (вполдерева) є якісним та простим способом. Здійснення процесу відрізняється достатньою зручністю. Горизонтально розміщується стик брусків і просвердлюється декілька отворів за допомогою дриля. Вставляються в отвір круглі штифти з деревини з діаметром до 25 мм. Для обробки місця стикування може використовуватися клей. Деревне нагель з подальшим склеюванням застосовується також для скріплення з корінними шипами. Складністю в здійсненні відрізняється з'єднання за допомогою косого замку. Виготовляється скіс на кінці, при цьому на одному дерев'яному елементі утворюється паз, а на іншому – шип.

Тепле кутове з'єднання

Під час з'єднання брусів варто приділити увагу утеплення стиків. З причини неточностей в пазах, неущільнених стиків у місцях скріплення теплова захист знижується. Щоб уникнути цього, можна застосовувати теплий куток. Для його створення розміщується теплоізолятор у вигляді лляних волокон або клоччя в стиках між балками. Це повинно здійснюватися в процесі монтажу теплої кута. Існує багато методів, що дозволяють виготовляти кути стін, стикувати брус 150х150 під час його нарощування. Головним фактором, який визначає якість робіт, є правильний монтаж. Вибір способу залежить від типу будівлі і умов експлуатації.
