Водонагрівач своїми руками: конструкція, матеріали, збірка, установка

Головним плюсом пристрою є економічне витрачання гарячої води при мінімальних витратах. Для нагрівання води майстри використовують різні джерела: електричний ТЕН, енергію сонця, тепло від котла. У цій статті описано, як зробити водонагрівач.

Конструкція бойлера непрямого нагріву

Бойлер непрямого нагріву являє собою накопичувальний бак, який не знаходиться в залежності від енергоресурсів (газу, електрики тощо). Усередині ємності, виконаної з нержавіючої сталі, знаходиться ТЕН1 у формі спіралі.


У бак холодна вода надходить через вхідний трубки, розташованої в нижній частині пристрою. Нагрівання води в агрегаті здійснюється за допомогою переміщається теплоносія системи опалення. Вихідна трубка для гарячої води розташовується у верхній частині. Щоб користування баком було зручним, його оснащують кранами з кульової конструкцією. Зовнішня частина пристосування покривається теплоізоляційним матеріалом. Схема водонагрівача представлена нижче.

Плюси пристрою

До плюсів агрегату можна віднести:

можливість підключення до центральної системи опалення;

монтаж поблизу котла опалення;

невеликі грошові витрати при установці контуру;

економне витрачання енергоресурсів;

подача води з постійним показником температури.

Мінуси

Установка бойлера вимагає великої площі або окремого приміщення.

Для нагрівання великого об'єму води буде потрібно багато часу, при цьому рівень обігріву приміщення помітно знизиться.

На змійовику швидко утворюється накип. Вона потребує очищення за допомогою хімічних засобів. Можна застосувати й механічний спосіб. Процедура здійснюється двічі в рік.

Виготовлення агрегату своїми руками

Так як принцип роботи пристрою нескладний, спорудити водонагрівач своїми руками під силу будь-якому. Весь процес побудований на збірці комплектуючих частин.


Щоб зробити водонагрівач своїми руками, потрібно виконати наступні дії:

здійснити підготовку спеціальної ємності;

зробити змійовик;

забезпечити теплоізоляцію;

самостійно зібрати нагрівач для води;

здійснити підключення Тена;

забезпечити подачу холодної води;

спорудити розводку труб;

встановити водозабірні крани.

Які комплектуючі елементи знадобляться

Змійовик з міді або теплообмінник на основі труб.

Гайка розміром 32 мм.

Труби з пластику.

Апарат для зварювання.

Нитрогрунтовка.

Правильний вибір ємності

У ролі ємності виступає накопичувальний бак. Показник його об'єму залежить від потреб користувачів у гарячій воді. Розрахунок здійснюється за наступним принципом: 50-70 літрів води на одну людину щодня. На сім'ю, що складається з чотирьох осіб, підійде 200-літрова ємність. При виборі матеріалу слід звернути увагу, наскільки він схильний до корозії. Як правило, застосовується алюмінієвий сплав або пластик. Бойлер своїми руками можна зробити зі сталі, обробленої захисними засобами від іржавіння. Основою накопичувального водонагрівача може стати труба від теплової магістралі. Так ви отримаєте циліндр без шва. Але фахівці радять робити водонагрівач з такого матеріалу, як нержавіюча сталь. Ціна на нього прийнятна. Залізо, як відомо, виділяє шкідливі для організму речовини. Водонагрівач із нержавіючої сталі буде абсолютно безпечним для здоров'я.
Також слід задуматися про вазі труби. Погонний метр 720Х10 важить приблизно 140 кг. Ціна одного кг становить 12 р. Скільки коштує нержавійка? Ціна 1 кг серії AISI304 становить 130 р. Вага аркуша розміром 2000х1000х1 становить 16 кг. Зробити бойлер своїми руками обійдеться вам в 2000 рублів. Якщо метал гнути по довжині, то вийде циліндр, висота якого дорівнює 1 м, а діаметр - приблизно 63 див. Більш товстий сталевий лист не підійде, так як з ним важко працювати. Обсяг бака буде становити приблизно 318 л. В результаті вийде прекрасна саморобна ємність, в яку можна встановити ТЕН для води заводського виробництва. Його потужність повинна становити 6 кВт. Він зможе нагріти 300 літрів води за три години. Якщо ж застосувати ТЕН потужністю 2 кВт, то потрібна ціла ніч. Бак забезпечується двома отворами. Один розташований у верхній частині корпусу. Воно служить для надходження гарячої води. Інше знаходиться внизу. Його функція полягає в подачі холодної води. Кожне отвір оснащується кульовими клапанами. Альтернативою служить баку газовий балон.

Бойлер з газового балона

Якщо ви вирішили зробити бойлер з газового балона, то його краще купувати новим і без вентиля. Якщо використовується стара ємність, то гаряча вода може мати запах газу. Балон потребує попередньої грунтовки. З цією метою він розрізається на дві половини. Щоб не стався вибух, радимо попередньо наповнити його водою. Внутрішня частина конструкції зачищається і грунтується. Таким чином попереджується іржавіння. Після цього балон заварюється. У ємності вирізаються два отвори, призначені для відводу гарячої та холодної води. На вході холодної води труба для подачі оснащується зворотним клапаном. Так запобігає витіканню води з бака. Щоб отримати нагрівач непрямого типу, який буде функціонувати від системи опалення, крім відводів для гарячої і холодної води, робляться ще два отвори для встановлення теплообмінника. В ньому одна труба прилягає до іншої.
Змійовик встановлюється в центрі бака або уздовж його стінок. До його вхідної та вихідної трубі приварюються патрубки. Якщо ви хочете, щоб ваш пристрій стояло, то до нього слід приварити опори. Для навісного пристосування потрібні петлі у вигляді «вушок». До місця, де буде встановлено ТЕН, приварюється гайка розміром 32 мм. Вона повинна мати внутрішню різьбу. ТЕН для води бажано встановлювати з наявністю терморегуляції або сигналізує датчика. Його потужність повинна дорівнювати 12— 2 кВт. У результаті виходить бойлер непрямого нагріву. При цьому основним елементом конструкції виступає балон для газу.

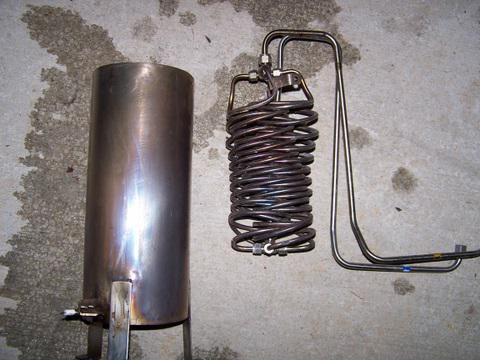

Як зробити змійовик?

Змійовик є важливою деталлю пристрою. За основу можна взяти металеву або металопластикову трубу з невеликим діаметром. Як правило, використовуються мідь або латунь, так як вони відрізняються високим рівнем тепловіддачі. Діаметр змійовика виробник може вибрати за своїм розсудом. Головна умова полягає в тому, щоб його зіткнення з водою було максимальним. Змієподібна трубка накручується по спіралі на оправлення у формі циліндра. З цією метою застосовується колоду або труба з великим діаметром. При намотуванні змійовика необхідно стежити за витками. Вони не повинні торкатися один одного. Не робіть навивку тугий, так як зняти змійовик з оправки буде дуже складно. Кількість витків на змійовику знаходиться в прямій залежності від об'єму і висоти бака. Як правило, на кожні 10 л використовується 15 кВт теплової потужності змійовика.

Теплоізоляція

Щоб втрата тепла була мінімальною, бак слід укутати шаром теплоізоляції. З цією метою застосовують:

будівельну піну;

ізолон;

пінополіуретан;

пеноплен;

мінеральну вату.

Деякі умільці використовують підкладку під ламінат на основі фольги. Водонагрівач обгортають у цьому випадку, як термос. Утеплювач кріпиться за допомогою дроту, клею або смугових стяжок. Радимо провести утеплення всього корпусу. Обшивка забезпечить не тільки тривале збереження гарячої води, але і скоротить тривалість нагрівання бака, що знизить витрату теплоносія. Без добре обладнаній теплоізоляції вода у пристрої буде швидко остигати. Найчастіше вдаються до спорудження подвійний ємності: маленький бак розміщують всередині великого. Створене між ними простір також виконує теплоізоляційну функцію. Щоб закріпити ємність, на верхню частину її корпусу приварюються петлі, а на стіні встановлюється металевий куточок, до якого вони прикріплюються.

Інші способи виготовлення водонагрівача

Можна спорудити водонагрівач, функціонуючий від сонця. Це досить поширена конструкція, яку відрізняє економічність. Пристосування часто зустрічається в заміських будинках. Виготовлення пристрою не представляє особливої складності, тому багато можуть спорудити його своїми руками. Вам знадобляться:

бак великої ємності (100 л і більше);

труби з ПВХ для наповнення ємності і підведення до неї води;

куточки з сталі розміром 20 мм чи квадратні бруски з дерева розміром 50 мм для каркаса під ємність.

В якості ємності доцільніше вжити поліетиленові бочки. Їх відрізняє міцність. Вони повинні стояти на сонячному місці, в якому немає вітру. Як правило, для монтажу вибирають дах літнього душа. Щоб бочка краще нагрівалася, її потрібно пофарбувати в чорний колір. З підвітряного боку монтуються екрани для захисту. Вони споруджуються із дощок, покритих світловідбиваючим матеріалом за типом фольги. В цьому випадку сонячні промені направляються на бак і збільшують температуру води. У спекотну погоду в ємності до 200 літрів можна отримати воду, температура якої буде 45 ?С.

Водонагрівач з поліетиленових пляшок

Водонагрівач своїми руками із звичайних пластикових пляшок можна зробити за один день. Вони складають основу накопичувального резервуара. Кількість пляшок залежить від бажаної ємності. Для монтажу вам будуть потрібні:

герметик;

труби ПВХ;

дриль;

два вентилі або крана з кульової конструкцією.

В першу чергу готуються пляшки. В денці кожної просвердлюється отвір, діаметр якого дорівнює діаметру горловини. В отвір дна пляшки вставляється горлечко іншого. Так відбувається їх з'єднання. Кожна батарея складається з 10 пляшок. Число батарей не обмежена. Всі стики обробляються герметиком. Готові модулі розташовуються на південній стороні даху на внутрішніх хвилях шиферного покриття. Висновок кожної секції під'єднується до труби з ПВХ, яка розташовується до них перпендикулярно. Врізання кожної секції здійснюється за аналогією з'єднання в батарею пляшок з подальшою обробкою клеєм всіх стиків. В основну трубу, до якої приєднані виходи кожної батареї, з двох сторін монтуються вентилі для подачі холодної води і відведення гарячої. Такий саморобний водонагрівач володіє достатньо високим рівнем функціональності. Для прийняття душу одній людині потрібно 100 л води. Спираючись на цей показник, можна проводити розрахунок обсягу споруди. Влітку у сонячну погоду за годину можна нагріти 60 л води до 45 ?С Така температура цілком придатна для побутових і господарських потреб на дачі.

Висновок

Стрімке подорожчання енергоресурсів змушує багатьох створювати дешеві альтернативні пристосування. Багато споруджують водонагрівач своїми руками і створюють комфорт при мінімальних витратах.
