Струмові кліщі. Вимірювання струмовими кліщами

Струмові кліщі являють собою зручний засіб для вимірювання струму в побуті та на підприємствах. Функціональність таких пристроїв забезпечується за рахунок застосування принципу електромагнітної індукції. Давайте розглянемо будову даних пристосувань, особливості їх експлуатації і спобличчя застосування.

Призначення

Струмові кліщі дають можливість заміряти показники протікає постійного або змінного струму без знеструмлення провідників. В результаті виникає можливість контролю споживаної сили струму та проведення необхідних монтажних робіт при функціонуючому обладнанні. Ця особливість робить струмові кліщі другими за рівнем запитання в арсеналі електриків відразу ж після мультиметра.

Конструкція

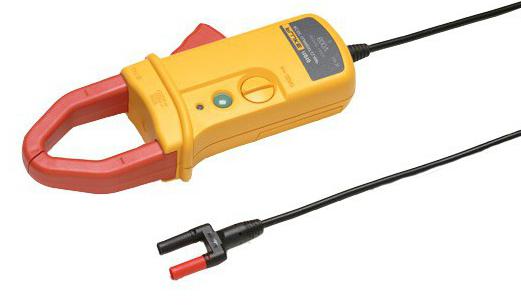

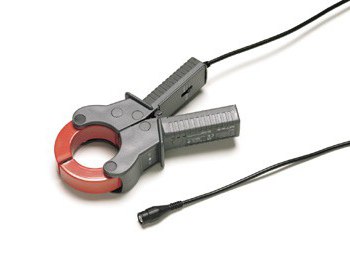

Стандартні струмові кліщі постійного струму відрізняються наступним будовою:

Магнітні клеми.

Кнопка розкриття власників.

Перемикач методики вимірювання показників струму.

Дисплей.

Елементи приєднання щупів.

Система фіксації показників в пам'яті приладу.

Особливості експлуатації

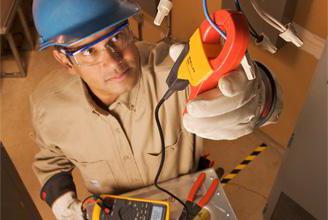

Користуватися приладом досить просто. Для початку перемикачі встановлюють в необхідне положення. Кліщі обхоплюють контакти, після чого фіксуються показники. Основна складність при експлуатації приладу полягає в необхідності виділення окремого електричного провідника. Обхват кліщами дроти разом з нулем і фазою призводить до отримання сумарного струму, який протікає по всіх жилах. Застосовуючи струмові кліщі для утримання всього кабелю цілком, в ідеалі електрик отримує нульовий показник. Якщо ж при подібному способі приєднання прилад покаже інші значення, це може свідчити про наявності витоку в ланцюзі.

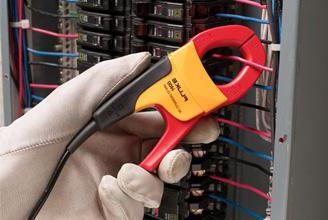

У будь-якому випадку для правильної експлуатації вимірювального агрегату та отримання адекватних показників необхідно відшукати місце, де можливо поділ окремих електричних провідників. Іноді для цього достатньо зазирнути в розподільний щиток. На жаль, проводити вимірювання струмовими кліщами можна далеко не скрізь, що виступає очевидним мінусом приладу. Однак даний недолік повністю перекривається можливістю виконання вимірів без розриву ланцюга.

Як використовувати струмові кліщі: інструкція

Вимірювальний пристрій підключається до електричного провідника в наступній послідовності:

Вибирається місце, де є можливість для вільного обхвату кліщами одиночного кабелю.

Ручка перемикання режимів переводиться в необхідну позицію. Для мереж змінного струму використовується позначення «A~». При постійному струмі вибирається покажчик «A-». Відповідні дані, що свідчать про виборі того чи іншого режиму, дублюються на дисплеї.

Натискається кнопка розкриття кліщів, після чого захоплення встановлюються перпендикулярно провіднику.

Пристосування для разжима відпускається, що призводить до замикання ланцюга.

Отримані значення фіксуються на дисплеї. При необхідності дані можна записати в пам'ять пристрою.

Заходи безпеки

Щоб вимірювання струмовими кліщами пройшло без негативних наслідків як для стану ланцюга провідників або електричного приладу, так і для здоров'я користувача, необхідно звернути увагу на деякі вимоги обережності.




В ході вимірів електровимірювальні захоплення необхідно утримувати на вазі. Не рекомендується нахилятися або доторкатися до кліщів в ході зняття показань. Вітається наявність спеціальних електростатичних рукавиць. При роботі з електричними установками потужністю до 10 кВт заборонено застосування виносних приладів або перемикання меж вимірювання при приєднаних контактах. Щоб змінити значення, необхідно прибрати кліщі з провідників. Працювати струмовими кліщами не стоїть на опорах повітряних ліній з напругою до 1000 В. При наявності такої необхідності застосовуються спеціально призначені для цих цілей прилади.

Сфери застосування

З допомогою струмових кліщів стає можливим:

Визначення фактичного навантаження в мережі. Для вимірювання показника в однофазних мережах виконується завмер на ввідному проводі. Отримані дані в амперах множаться на напругу в електричній мережі і косинус міжфазного кута.

Вимірювання потужності окремих електроприладів. При виникненні такої необхідності визначається сила струму на ділянках ланцюга без необхідності відключення споживача енергії. Показник потужності також розраховується згідно з вищевказаною формулою.

Перевірка працездатності пристроїв, призначених для обліку витрати електричної енергії, звірка значень лічильників з об'єктивним, фактичним споживанням.

Як вибрати струмові кліщі?

Здійснюючи вибір ефективного засобу для вимірювання потрібних показників в провідниках без розриву електричного ланцюга, слід визначитися з необхідним функціоналом і можливостями пристрою. Це насамперед фіксація показників змінного або постійного струму. Певну роль відіграє специфічна форма приладу. Значення також має діапазон робочих частот, точність вимірювання показників, наявність необхідного і додаткового функціоналу. В цілому ж підібрати дійсно корисний агрегат дозволяє зіставлення власних фінансових можливостей з завданнями, які належить виконати.
