Розподільний колектор. Які бувають розподільні колектори

Будь-яка система опалення квартири або житлового будинку буде працювати справно, якщо налагодити цей процес, а зробити це реально навіть самостійно. Проте дане питання кожен схильний вирішувати по-своєму. Найпопулярнішим способом досягнення продуктивної роботи опалювальної системи є використання розподільних колекторів, їх головна функція полягає у пропорційному розподілі потоків, що виділяються теплоносіями. Дана технологія має безліч особливостей і переваг. Про них і піде мова нижче. Примітно, що налагодити роботу системи можна самостійно, як і виготовити колектор.

Опис

Взагалі, розподільний колектор являє собою металеву гребінку, яка має безліч висновків, вони призначені для підключення опалювальних приладів будинку, а також для регулювання обсягу температури і тиску подачі води. Цей пристрій централізовано контролює опалювальні процеси в окремій кімнаті житлового простору. Цей елемент системи може бути адаптований до радіаторів, теплої підлоги, конвекторів та панельного способи опалення. Пристрій має дві взаємопов'язані частини, які об'єднані в один блок. Перша з них – це подає колектор, тоді як друга – поворотний. Дія першої спрямовано на контроль подачі теплоносія до чинного контурах, які при необхідності можна перекрити клапанами.

Необхідність використання

Зворотний колектор потрібно для пропорційного обігріву приміщень, що забезпечується методом збалансування рівня тиску в гілках. Розподільний колектор встановлюється на кожен поверх, якщо мова йде про великий приватної будівлі. Система є дуже зручною, адже з її допомогою можна регулювати температуру не тільки на кожному поверсі, але і в кожному приміщенні. А при ремонтних роботах буде достатньо відключити лише один контур, при цьому інший будинок не буде позбавлений опалення.

Якими бувають колектори

Особливих варіацій описаного вище обладнання не існує, тоді як відмінності залежать від матеріалу в основі, числа контурів і вбудованих допоміжних пристроїв. Виробництво гребінок може бути налагоджено при використанні стійких до зовнішніх негативних факторів матеріалів, при цьому функціональність і складність устаткування може бути абсолютно різною. Враховуючи вищесказане, можна виділити наступні види колекторів:

латунні;

полімерні;

мідні;

сталеві.

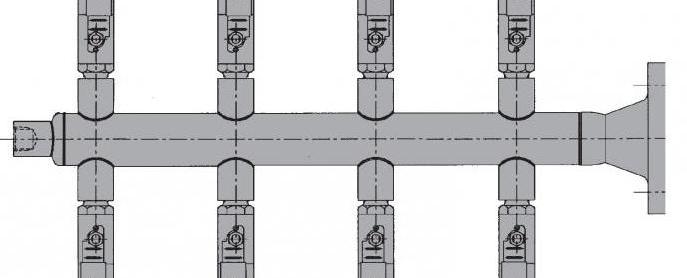

Кількість контурів може змінюватися в межах від 2 до 12 штук. При збільшенні опалювального обладнання можна легко додати відсутні контури до загальної системи. Рівень складності конструкції може бути різним, тому слід виділити ще й прості, а також вдосконалені види розподільних гребінок. Перші не мають допоміжних деталей для коригування роботи пристрою, тоді як другі володіють вбудованими елементами контролю, великою кількістю арматури, спеціальними датчиками і автоматикою. Найпростіший варіант колектора являє собою трубку з деякою кількістю відгалужень і парою сполучних отворів з боків.

Складні колектори

Якщо ж мова йде про більш складної моделі, то вона може обладнуватися:

датчиками;

блоками контролю;

автоматичними термостатами;

електронними змішувачами;

клапанами;

автоматичними воздуховипускними пристроями;

клапанами для зливу води.

Датчики необхідні для обліку рівня тиску і температури. За допомогою блоків контролю подається теплоносій, а ось автоматичні термостати підтримують певний рівень тиску в системі, тоді як при перевищенні допустимих значень вони зменшують його. Заздалегідь запрограмована температура підтримується за допомогою змішувачів і електронних ламп.

Виготовлення колектора

Гребінка розподільна (колектор) може бути виконана вами самостійно. Для початку необхідно все спланувати, а перш за все слід визначитися зі складовими опалювальної мережі. Важливо знати число контурів, кількість нагрівального обладнання, а також кількість додаткового обладнання. Що стосується першого чинника, то ви повинні знати, куди буде спрямований теплоносій. Якщо ж мова йде про нагрівальному устаткуванні, то слід визначитися з його потужністю, температурою води і т. д. Крім того, якщо в подальшому планується вбудовувати в систему нагрівальні елементи, то найкраще врахувати усі заздалегідь, це стосується і теплових насосів, а також сонячних батарей. Ви повинні підрахувати кількість обладнання за типом клапанів, накопичувальних баків, арматури, насосів, манометрів, термометрів тощо. Вами може бути виконана гребінка для води. Розподільний колектор слід починати виготовляти лише після визначення конструкції приладу. Важливо врахувати, де буде проходити кожен контур, і з якого боку ви підведете. Фахівці радять звертати увагу на нюанси підключення. Наприклад, електричні або газові котли підключаються знизу або зверху до колектора. Якщо в системі є циркуляційний насос, то підключення проводиться тільки з торця гребінки. Що стосується твердопаливних агрегатів і бойлерів непрямого нагріву, то їх врізання здійснюється виключно з торця. А ось подають контури врізаються знизу або зверху.

Порада фахівця

Відстань між патрубками контуру обратки і подання повинно перебувати в межах від 10 до 20 см. Збільшувати або зменшувати не варто, так як обслуговування буде супроводжуватися труднощами. В цьому ж діапазоні необхідно розташувати два відсіки: обратку і подачу.

Методика виготовлення

Якщо ви будете монтувати розподільний колектор, то відсіки обратки і подачі необхідно виготовляти з труби квадратного і круглого перерізу. Деякі фахівці віддають перевагу першому варіанту, так як з ним простіше працювати. Важливо дотримати послідовність робіт, вона передбачає приготування відповідних матеріалів, які слід з'єднати за кресленням з допомогою зварювального апарату. Місця стиків необхідно зачистити залізною щіткою, при необхідності – знежирити. Готовий прилад слід перевірити на герметичність, для чого всі патрубки добре закриваються, залишається лише один. У нього слід залити гарячу воду. Розподільний колектор був виконаний правильно, якщо ні один із стиків не потік. На наступному етапі колектор забарвлюється і залишається до висихання. Підключення всіх трубних систем проводиться на наступному етапі, як і установка запірної арматури. Деякі задаються питанням про те, чи не легше придбати готовий прилад. Як показує практика, не завжди такий підходить під певну опалювальну систему. Іноді доводиться вирівнювати теплотехнічні показники. Наприклад, деякі вдаються до вирішення установки додаткової гребінки. Це стає джерелом витрат і створює зайвий обсяг робіт.

Місце установки системи

Розподільний колектор для теплої підлоги може бути встановлений на кожному поверсі, в цьому випадку монтується спеціальний колекторний блок. Зазвичай це ніша в стіні, яка знаходиться на деякій відстані від підлоги. Ніша повинна бути розташована в приміщенні, умови експлуатації якого не супроводжуються підвищеною вологою. Прилад можна розташувати на стіні, якщо мова йде про підсобному приміщенні. Для цього використовуються і колекторні шафи для опалення. Зазвичай вони виготовляються з металу і забезпечуються дверцятами, а також виштамповкою, яка необхідна для підведення труб у бічних стінах. Всередині можуть бути кріплення для блоку колектора. Іноді шафа буває вбудовуваних або накладними.

Ціна колекторів

Колектор розподільчий (2 контуру) може мати різну вартість, однак якщо мова йде про виробника Rehau, то за неї доведеться заплатити 5500 руб. Призначаються такі пристрої для систем радіаторного опалення. Якщо основі лежить нержавіюча сталь, устаткування обійдеться дорожче, за таку модель на 2 контури ви віддасте 7300 руб. Розподільний колектор (3 контуру) буде коштувати 5200 руб., в цьому випадку мова йде про ту ж компанії. А якщо вас зацікавила модель HLV 3 то ви повинні знати про деякі її характеристики. Дані пристрої забезпечуються кульовими кранами і призначаються для радіаторних розводки. Покриття корпус не має, в якості матеріалу для виготовлення використовується латунь. Даний колектор випробовується в процесі виготовлення під високим тиском і складається з двох розподільних труб, діаметр яких становить 1 дюйм. Підключення можливо з обох сторін. Якщо ж вас зацікавив розподільний колектор HKV, то ви повинні знати, що це пристрій являє собою обладнання з регулювальними вентилями. Воно призначається для теплої підлоги і має два виходи. В основі лежить нержавіюча сталь, в комплекті немає витратомірів. Кронштейни оцинковані та звукоізольовані, а лінія оснащена регулювальними вентилями. Колектор розподільчий води кранами оснащений, тому їх не доведеться купувати додатково.

Який колектор вибрати

Як показує практика, найбільш широкий асортимент колекторів представлений фірмою Oventrop. Обладнання цієї компанії може бути призначене для будь різновиди теплогенератора, пристрій може мати насос. Виводять трубки і гребінка колекторів Oventrop виконуються не з пластику, а з нержавіючої сталі, це виключає деформацію елементів при впливі високих температур. Кульові крани, ущільнювальні клапани і гайки виготовляються з антикорозійного латуні, це значно подовжує термін експлуатації колекторів.

Висновок

Якщо ви не хочете витрачатися на опалення нежитлових приміщень будинку, то вам необхідно придбати розподільний колектор. Rehau та безліч інших компаній сьогодні пропонує такі пристрої. Зробити правильний вибір ви зможете, ознайомившись з характеристиками і цінами, однак якщо не хочете витрачатися, то даний пристрій можна виконати і самостійно.
