Як зробити проточний водонагрівач своїми руками: матеріали, інструменти, схема

Головна відмінність проточних водонагрівачів від бойлерів укладено в тому, що вони здійснюють підігрів потоку води, що проходить через них. Тому агрегати володіють більш високою потужністю. Самостійне виготовлення такого пристрою допоможе вам забезпечити постачання гарячою водою будинку або дачі. Існують різні модифікації пристроїв. В залежності від необхідного обсягу гарячої води на виході розміри проточного водонагрівача також можуть бути різними.

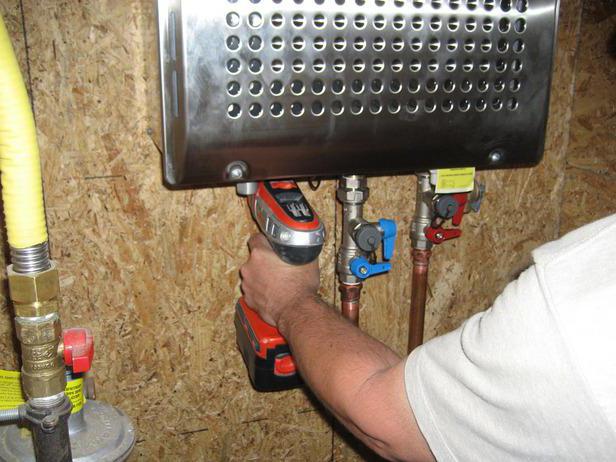

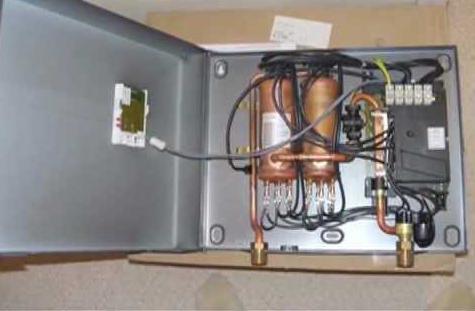

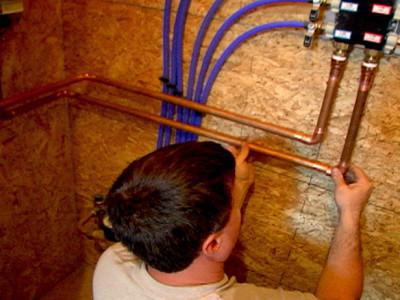

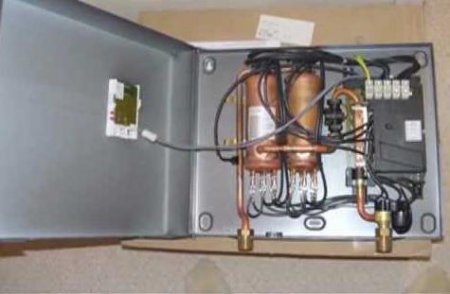

Електрична модель. В таких конфігураціях нагрівання води здійснюється за рахунок Тена, трубчастого пристрою або ж трубки з металу, на яку здійснюється вплив змінного магнітного поля. Електронагрівачі води можна підрозділити на індукційні і містять ТЕН з терморегулятором для нагріву води.

Прилади, що функціонують від опалювальної системи. Ці пристрої не потребують електроживлення. Однак те, що вони залежні від системи опалення, робить неможливим їх використання в літній період.

Сонячні пристрої. Такі прилади отримують тепло від сонця. Застосовуються вони на дачах і в приватних будинках. Ці агрегати можуть працювати тільки в сонячні дні.

Газові модифікації. Роботу цих пристроїв забезпечує зріджений або магістральний газ. Такі прилади використовуються у будинках і квартирах, які мають підключення до газопроводу.

Які агрегати можна зібрати своїми руками?

Багато хто цікавиться, як зробити проточний водонагрівач своїми руками. Перш ніж здійснювати вибір моделі пристрою, слід визначитися, яким типом інструментів ви вмієте працювати найкраще. Якщо ви знайомі з технологією зварювання, то зможете зібрати електричний прилад. Якщо ви маєте намір створити нагрівач від системи опалення, то вам знадобиться інверторна зварювання. При відсутності таких навичок можна цілком впоратися зі складанням сонячної конструкції.

Що складає основу електронагрівача?

Проточний електричний водонагрівач своїми руками виготовлений, працює на ніхромового дроту, що володіє високим рівнем опору. Вона намотаний на каркас із кераміки. Індукційна модель працює інакше. На трубу з металу намотується товста мідна шина, потім подається напруга 100 кілогерц. Металева труба нагрівається змінним магнітним полем і здійснює підігрів води.

Які матеріали знадобляться для створення електричного проточного нагрівача?

Як зробити проточний водонагрівач своїми руками, що працює від електрики? Буде описаний процес складання трубчастого агрегату, що працює від Тена. У цьому випадку ТЕН з терморегулятором для нагріву води володіє потужністю від 4 до 6 кВт.


Вам знадобиться:

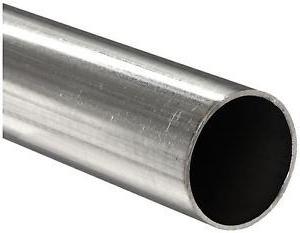

відрізок труби зі сталі, в який з невеликим запасом поміститься ТЕН;

два відрізка сталевої труби з півдюйма, у яких з одного краю є стандартна різьблення;

шматки стали в аркушах, товщина яких складає 3 мм;

гайка і болт для заземлення;

фарба проти корозії.

Які інструменти знадобляться?

Вам слід підготувати:

дриль;

насадку для усунення бруду та іржі;

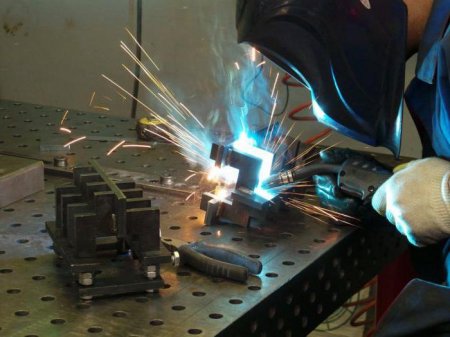

інвертор для зварювання;

електроди;

металеву щітку;

рулетку;

молоток;

гострий керн;

ТЕН.

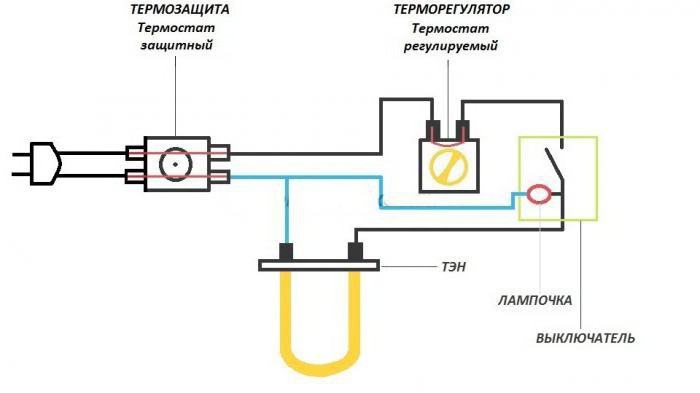

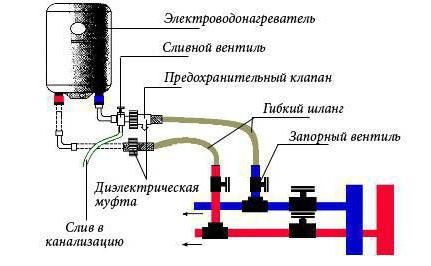

Схема проточного водонагрівача, що працює від електрики, представлена нижче.

Етапи роботи

Перед тим як приступити до збору електричної конструкції, слід піддати зачистці всі деталі з металу за допомогою болгарки.

Береться металевий шматок, розмір якого більший, ніж діаметр труби. По його центру передбачаються отвори для установки Тена. Залежно від моделі він може володіти потужністю від 1 до 6 кВт.

З Тена знімається кріплення і підбирається потрібний свердло, яке буде на 1 мм більше ніжки приладу. Цим свердлом робляться отвори потрібного діаметру. Деякі моделі Тенів містять різьбовий або гладкий корпус, призначений для вставки в якийсь прилад. Таке вирізається отвір за допомогою дриля або інвертора. Можна звернутися за допомогою до професійного токарю.

При необхідності слід просвердлити отвори для болтів кріплення і здійснити нарізку різьби. Металевий шматок прикладається до торця труби таким чином, щоб отвори знаходилися в середині. Форма труби вимальовується.

Метал обрізається по розмітці болгаркою. Потім робиться ще одне коло, тільки без отворів.

ТЕН закріплюється в коло, який призначений для нього. Слід переконатися, що всі деталі щільно прилягають один до одного.

ТЕН знімається і приварюється до торця труби. Обрізати її слід таким чином, щоб від кінця Тена до другого кола була відстань в 2 див.

Далі робиться відступ від кожного торця труби на 1 см, і в ній на одній лінії вирізається пара отворів. Вони відповідають діаметру відрізків з різьбленням, що знаходяться всередині.

Різьбові відрізки приварюються до отворів. До них буде здійснено підключення води.

Коло з отворами приварюється під ТЕН, і встановлюється нагрівач. Потім з іншого боку приварюється друге коло.

В будь-якому зручному місці приварюється гайка для заземлення.

Отримана конструкція підключається до водопроводу і крана. Так прилад перевіряється на протечку. У разі виявлення протікання її слід усунути.

Водонагрівач знімається, його поверхня знежирюється і покривається фарбою, стійкою до іржавіння.

Після висихання фарби можна здійснити установку і підключення приладу.

Такий саморобний проточний водонагрівач кріплять за допомогою різних прокладок і гайок.

Важливе попередження

Електричні водонагрівачі потребують заземлення. В іншому випадку людини може вдарити струмом. Перед включенням пристрою слід здійснити перевірку того, наскільки якісно зроблено заземлення.

Виготовлення приладу, що працює від опалювальної системи

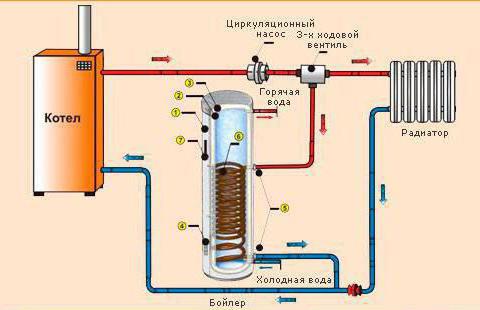

Як зробити проточний водонагрівач своїми руками, який функціонує від системи опалення? Основою роботи даного агрегату є нагрівання теплообмінника змійовиком, який поміщений в гарячий теплоносій опалювальної системи. У його ролі може виступати тепловий акумулятор. Однак врізка подібного змійовика в новий тепловий акумулятор призведе до поганого результату. Ви можете завдати пошкодження утеплювача, що різко знизить рівень ефективності. Виготовлення теплового акумулятора слід провести самостійно. Прилад повинен володіти малими габаритами. Потім в нього врізається теплообмінник, і проводиться утеплення всієї конструкції.

Що знадобиться для виготовлення?

Для роботи знадобляться інструменти:

болгарка;

дриль;

інвертор для зварювання;

паяльник, потужність якого становить не менше 300 ват;

рулетка;

циркуль;

керн;

ножиці для різання металу або секатор;

пристосування для заклепок.

Слід підготувати такі матеріали:

мідну трубку з міді, діаметр якої становить 4-8 мм;

обов'язково знадобиться сталь листова (3 мм);

круглу оправлення з металу або дерева діаметром 10-12 см;

листове залізо товщиною 5 мм;

фарбу проти корозії;

два косинця 90 градусів з труби півдюйма;

чотири відрізка труби півдюйма довжиною 10-15 см, що володіють стандартним типом різьби;

дві муфти з латуні півдюйма з різьбленням;

труба з нержавіючої сталі півдюйма діаметром більше 20 см (застосовується і частину балона з-під газу);

припій для міді і латуні середньої температури і відповідний флюс;

матеріал для ущільнення з фторопласту.

Для утеплення слід підготувати:

мінеральну вату;

куточок з стали з полицею розміром 50 мм;

залізо в листах товщиною 1 мм;

заклепки.

Процес виготовлення

На оправку слід намотати трубку з міді. Якщо її діаметр становить менше 8 мм, то радимо зробити подвійну обмотку. Довжина спіралі повинна становити 15-20 см. Трубку слід підтягувати на себе, щоб виключити її деформацію. Не слід використовувати оправлення діаметром менше 5 мм. Так трубка скривився і сплюснеться.

З листової міді треба вирізати пару круглих пластинок. Їх діаметр повинен бути таким же, як у муфт з латуні. У центрі пластинок просвердлюються отвори по діаметру і кількості трубок. Обидві поверхні пластинок і один з торців муфти зачищаються. Робиться це за допомогою наждачного паперу.

Среднетемпературним припоєм слід припаяти пластинки до муфтам.

Після того, як деталі охолонуть, в них на глибину 1 мм вводяться трубки. Вони припаюються за допомогою пальника, що працює на газі, або ж того ж припою з флюсом.

Далі здійснюється підключення змійовика до водопроводу і подача води для перевірки витоку. У разі її наявності проблема обов'язково усувається.

В товстій трубі необхідно розмітити пару отворів, які відповідають муфтам змійовика. Їх треба просвердлити з тим урахуванням, щоб вони були більше діаметра відрізків труби на 1 мм.

Труба з нержавіючої сталі зачищається з внутрішньої і зовнішньої сторони допомогою болгарки. В товсту трубу опускається змійовик. Він вставляється в отвір трубки зі змійовиком за допомогою ФУМ-стрічку. Потім вкручується муфта.

Тонкі труби за допомогою пальника або припою з флюсом припаюються. Тонку трубку не можна перегрівати, щоб не піддати ФУМ-стрічку розплавлення.

З протилежного краю корпусу просвердлюється пара отворів, і до них приварюються труби з різьбленням.

Якщо в опалювальній системі є товсті труби, то слід застосувати різьбові відрізки ідентичного діаметра і зробити отвір під їх розмір.

З листової сталі вирізається пара кіл, діаметр яких повинен бути більше корпусу на 11 див. Якщо водонагрівач не буде утеплено, то розмір дисків повинен співпадати з діаметром корпусу.

Круги приварюються до обох торцях корпусу.

Обидва виведення опалення підключаються до водопроводу, щоб перевірити прилад на герметичність.

Агрегат слід прокрити фарбою, яка перешкоджає корозії.

Утеплення водонагрівача

До поверхні корпусу приварюється 7-10 косинців так, щоб друга полиця пролягала паралельно поверхні труби. Зварювання здійснюється не суцільним швом, а за допомогою чотирьох прихваток, довжина яких становить 1 див.

З тонкого листового матеріалу вирізається смужка шириною 2 см більше, ніж відстань між торцевими колами підстави. Довжини смужки повинно вистачити на обгортання приладу.

З двох сторін смужки робляться бортики, ширина яких становить 1 див. Допомогою секатора або ножиць для різання металу бортикам надається пилообразная форма. Зубці розмічають зигзагом. Вони повинні мати форму рівностороннього трикутника. Зубці на краю смужки, які знаходяться навпроти куточка, зрізаються.

Смужка прикладається до куточка. Слід забезпечити її правильне направлення, щоб здійснити обертання агрегату. Після установки заклепок виправити помилки в роботі буде неможливо.

Далі слід просвердлити смужку і куточок. Слід зробити сім отворів і скріпити деталі за допомогою пристрою для клепання.

Вирізається шматок потрібного розміру з мінеральної вати і вставляється між куточком, до якого прикріплений тонкий метал і сусідній куточок.

Утеплювач покривається металом і закріплюється за допомогою заклепок.

Аналогічна операція здійснюється і з іншими куточками.

Список інструментів для виготовлення сонячної моделі водонагрівача

Як зробити проточний водонагрівач, що працює від сонця? Слід підготувати:

дриль;

степлер;

електричний лобзик;

пристосування для різання стекол;

олівець;

рулетку.

Які матеріали знадобляться?

Слід підготувати наступні матеріали:

брусок з дерева перерізом 5Х5 см;

фанерний лист товщиною 20 мм;

дошку шириною 10 см і товщиною 5 см;

шланг для поливання з гуми;

утеплювач на основі фольги;

саморізи різних розмірів;

скло товщиною 3-5 мм;

фанеру товщиною 3-5 мм;

рейки з дерева шириною 5 см і товщиною 1 см;

в'язальний дріт.

Основою такого нагрівача є гумовий шланг.

Інструкція по виготовленню

З фанери вирізається основа прямокутної форми. По периметру до неї прикручуються бруски. Вони між собою з'єднуються. Так конструкція буде відрізнятися більшою міцністю.

Отриманий ящик зсередини обшивають утеплювачем на основі фольги. Фольга укладається назовні.

З дошки нарізаються шматочки довжиною 15 див Вони будуть виступати направляючими шланга. Один край повинен мати форму півкола. Діаметр кола повинен бути однаковим з шириною дошки.

Прикручуються до фанері з боку утеплювача таким чином, щоб покладений на них шланг утворив змійку. У місці поворотів шланга відстань між витками не повинно володіти великим розміром, ніж його діаметр.

У бруску, розташованому знизу, за допомогою лобзика вирізається пара канавок для входу і виходу.

З фанери вирізається чотири смуги, ширина яких становить 4 див.

Фанерні смуги кріпляться до лицьової поверхні брусків так, щоб вони утворювали форму сходинки, що фіксує положення скла.

Водонагрівач піднімається на дах і кріпиться до південної сторони. Радимо здійснити горизонтальну установку. Так ККД пристрою буде вище.

Слід укласти шланг по напрямних і закріпити за допомогою петельок з в'язального дроту. Вони прикріплюються до фанері. Петельки не повинні розташовуватися вище напрямних, так як може тріснути скло.

Що можна застосувати замість шланга з гуми?

Замість шланга з гуми може бути застосована сталева трубка, товщина якої складає 5-10 мм, або ж змійовик від старого холодильника. Напрямні в цьому випадку будуть не потрібні, однак доведеться зігнути труби таким чином, щоб досягти радіусу повороту не менше п'яти діаметрів. Після того як трубці буде надана відповідна форма, її покривають бляшаним листом, пофарбованим чорною фарбою, і закріплюють у корпусі пристрою. Скло вирізається за розміром і монтується в агрегат за допомогою рейок, які укладаються на брус. До водонагрівача підключається вода.

Застереження

Роблячи проточний водонагрівач своїми руками, ви повинні чітко усвідомлювати, що тільки на вас лежить відповідальність за діагностику і перевірку приладу на предмет несправності. При складанні агрегату слід бути гранично акуратним. Неправильна збірка може призвести до непередбачуваних наслідків. Перед першим пуском і раз в три місяці радимо перевіряти стан проводів, контактів і зварювальних швів. Перш ніж включати ТЕН, не забудьте здійснити подачу води. В іншому випадку рідина в приладі почне кипіти, а електричний нагрівач на основі трубок вийде з ладу.
