Охолодження для відеокарт: опис системи та відгуки про виробників

Думаємо, ніхто не буде сперечатися з тим, що якісне охолодження для відеокарти є одним з головних запорук її довговічності та продуктивності. 3D-прискорювач - самий "гарячий" компонент сучасного персонального комп'ютера. З розвитком технологій з'являються сучасні відеокарти, здатні працювати з найвимогливішими програмами та іграми. Однак з зростанням продуктивності збільшується та їх енергоспоживання, а також тепловиділення. Розглянемо докладно охолодження для відеокарт.

Введення

Система охолодження для відеокарти уберігає від перегріву графічний процесор прискорювача. Пройшли ті часи, коли нагрів компонентів системного блоку практично був відсутній. Поступово для користувача стають нормальними ті температури, які не так давно вважалися критичними. Нещодавно для нормального охолодження відеокарти вистачало лише радіатора. Сьогодні, звичайно, є ще прискорювачі, які виділяють мало тепла, але і продуктивністю вони похвалитися не в силах. Все частіше виробники наділяють своїх дітищ масивними кулерами з декількома вентиляторами і значним радіатором. Користувачі, які вичавлюють зі свого комп'ютера максимум, встановлюють не тільки охолодження для відеокарт, але і для інших компонентів. Нерідко зустрічаються материнські плати з кулером, та й самі кейси виробник став поставляти з додатковими вентиляторами. Зайвими вони вже точно не будуть, враховуючи температури сучасних компонентів. Зараз навіть популярна програма для охолодження відеокарти, яка знижує навантаження на графічне ядро. Правда, ефективність утиліт досить низька.

Види систем охолодження

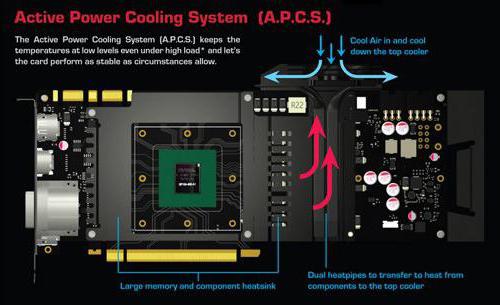

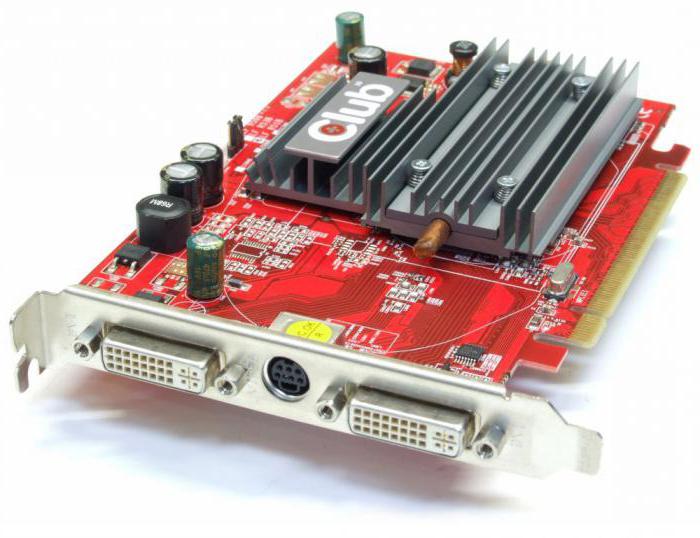

Як правило, система охолодження для відеокарти являє собою каркас, на який кріпиться радіатор та один або декілька вентиляторів. Виробник при цьому нерідко економить на деталях. Винятком є дорогі рішення для виконання складних завдань. Дешеве охолодження для відеокарт непогано збиває температуру, але дуже шумить. Є, звичайно, системи, які безшумні в роботі і не втрачають ефективність. Сьогодні виробники кейсів пропонують модель, яка виконана з алюмінію. Всі компоненти системного блоку стають холоднішими, в їх число входить відеокарта. Пасивне охолодження, при якому використовується звичайний радіатор, в чомусь схоже з цією системою.

Фреонове охолодження

Відеокарти з пасивним охолодженням відходять у минуле, але не багато користувачів хочуть проміняти роботу в тиші на хорошу продуктивність системи з ревом кулера. Компанії знайшли вихід - фреонове охолодження. Варто сказати, що воно поставляється у складі деяких системних блоків, а не відеокарт. Само собою, такі кейси коштують дорожче, ніж звичайні представники. При цьому вентилятор охолодження відеокарти і радіатор може використовуватись додатково. Фреонова система охолодження для недосвідченого користувача здається дуже складною і незрозумілою. Насправді ж, тут все досить просто. Застосовується замкнутий контур, в якому знаходиться газ (фреон). У процесі експлуатації він переходить з одного агрегатного стану в інше, охолоджуючи, таким чином, майданчик, до якого приєднаний. Для любителів подібних систем весь процес розглянемо детальніше.
Першим ділом фреон, перебуваючи в рідкому, охолодженому стані і низькому тиску, що надходить до контактної майданчику. Потім він переходить в газоподібний стан, чому сприяє виділяється тепло. У складі системи є невеликий компресор, який піднімає тиск в трубках, але фреон ще не перейшов у рідкий стан. Для цього використовується вентилятор і невеликий радіатор, який знижують температуру фреону. Згодом відбувається конденсація і перетворення в рідину. Висновком циклу стає прохід фреону через клапан, де його тиск падає. Подібна система служить не тільки, як охолодження відеокарт Nvidia і Radeon, але і використовується в холодильниках. Система непогана, але працює з деякими застереженнями, які відштовхують багатьох користувачів від покупки. Функціонувати фреонове охолодження може не з кожним процесором, а лише з моделями, енергоспоживання яких перевищує 75 Вт. Причиною цього те, що при занадто низькому виділення тепла може утворюватися конденсат, який на користь компонентів системного блоку точно не піде. Підійде, як відмінне охолодження відеокарт Radeon, що славляться своїм тепловиділенням.

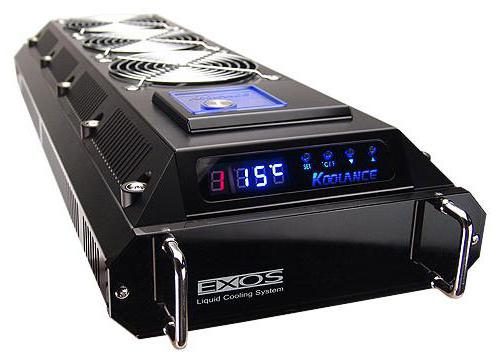

Водяне охолодження для відеокарти

Сьогодні популярним способом охолодження сталі рідинні системи. Влаштована така система досить просто. Використовується кілька трубок, по яких циркулює рідина (частіше вода). Контактуючи з компонентами системами, виробляє відведення надлишок тепла. Водяне охолодження більш ефективно, займає менше місця в системному блоці, а також може похвалитися безшумною роботою. Цим системам віддають переваги звукові студії, яким важлива тиша. Не шкодують грошей і любителі сучасних відеоігор, щоб отримати максимальну продуктивність. До речі, подібні системи використовуються не лише в персональних комп'ютерах. Найчастіше для охолодження ядерних реакторів використовується рідинний теплоносій. Велика частина двигунів автомобілів використовують схожу систему.
Незважаючи на вартість, користувачі все частіше віддають перевагу саме рідинної системи. Відмінно підійде, як охолодження відеокарти GTX-класу і схожих моделей.

Процес роботи

Взагалі, будь-яка система охолодження, використовується один загальний принцип - тепло від більш гарячого тіла переноситься до більш холодного. Першим виступає відеокарта або процесор, другим - радіатор. Рано чи пізно відбувається прогрів охолоджуваного компонента до температури радіатора. У цьому випадку їх температури стають рівними, а відведення тепла припиняється, що може викликати перегрів. Щоб не трапилося перегріву компоненти, організується підведення охолоджуючого речовини. Його прийнято називати холодоагентом або теплоносієм. В активній системі, яка виконує, наприклад, охолодження відеокарти R9 (та й багатьох інших), холодоагентом є повітря. В інших системах може застосовуватися газ або рідина. Ясна річ, що у звичайній кімнаті повітря достатньо для нормального охолодження. Однак серверні кімнати цим похвалитися не можуть. У невеликому приміщенні зібрано величезну кількість техніки, яка гріється, тому доводиться здійснювати додаткову вентиляцію. Існує ряд механізмів відведення тепла від нагрівається об'єкта.

Теплопровідність. Здатність речовини проводити тепло всередині свого обсягу. Найпоширеніший механізм, що використовується в сучасних системах охолодження. У цьому випадку створюється контакт якогось речовини з компонентом, який піддається охолодженню. Як нескладно здогадатися, кращим теплопровідником є метали. На основі їх виготовляються теплообмінники та радіатори кулерів. Найкраще провідність забезпечується сріблом, на другому місці - мідь, а потім - алюміній. Найчастіше виробники застосовують мідь. Алюміній використовується в дешевих системах охолодженнях.

Конвективний теплообмін з холодоагентом. Для забезпечення механізму необхідно забезпечити хорошу циркуляцію повітря усередині кейса. Тому рекомендується використовувати вільні системні блоки, в яких можна на відстані один від одного розташовувати компоненти. Небажано розміщувати кейс поруч з джерелами тепла.

Теплове випромінювання. Механізм, показники якого нікчемні в системах охолодження.

Зворотна сторона медалі

Прочитавши вище наведений матеріал, користувач подумає: немає нічого складного - достатньо взяти побільше радіатор, та організувати хороший потік повітря. Це, звичайно, все так. Але є ще два чинники: вартість і шум. Ціна на системи охолодження зростає з розвитком графічних прискорювачів, яким потрібно все більше енергії. В результаті цього зростає і тепловиділення. Як нескладно здогадатися, щоб відводити тепло, потрібні більш габаритні радіатори і цілий набір вентиляторів. Чим більше система охолодження, тим більше необхідно матеріалів для її виготовлення. Від цього безпосередньо залежить її ціна. Дешеві відеокарти, як правило, мають алюмінієві радіатори та один вентилятор. Такі системи працюють досить ефективно, але створюють багато шуму. Звичайно, більш дорогі моделі отримують більш ефективну систему, яка може похвалитися тихою роботою, адже саме від цього залежить комфорт користувача. Найбільш безшумно працює рідинне охолодження. Однак воно коштує досить дорого, тому його встановлення доцільна лише дорогі системи. З часом такі системи, звичайно ж, будуть отримувати більше поширення і доступну вартість. Можливо, навіть зможуть витіснити звичні кулери на другий план. І все ж, говорити про це поки рано. Тому розглянемо найцікавіші системи охолодження, які заслужили популярність серед користувачів.

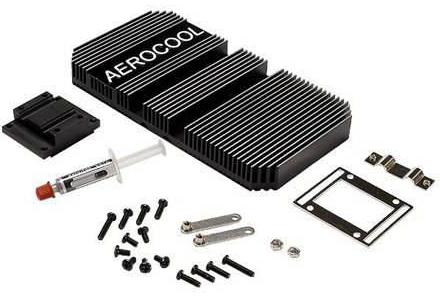

Aerocool VM-102

Почнемо, мабуть, з моделі, яка призначена для бюджетного сегмента відеокарт з низьким споживанням і тепловиділенням. Він являє собою масивний радіатор, основою якого є алюміній. Окремим шаром присутній і мідь для більш ефективного охолодження. Є дві трубки. Звичайно, охолодити ігрову відеокарту, незважаючи на свою масивність, радіатор не зможе. А ось з нижчим класом адаптерів непогано справляється, забезпечуючи комфортну роботу в тиші. Перед придбанням слід переконатися в тому, що він влізе в кейс, і не буде заважати іншим компонентам.

Arctic Cooling NV Silencer 5 rev.2.0

Перейдемо до більш ефективним системам. Arctic Cooling NV розроблений компанією з Швейцарії, яка славиться тихими і якісними кулерами. Модель з'явилася у продажу досить давно, і позиціонувалася як рішення для GeForce 6800 GT. Спочатку передбачалося, що буде використовуватися тільки з продукцією "зелених". Однак користувачі з'ясували, що Arctic Cooling NV відмінно кріпиться і на багато адаптери від AMD. Виконана система досить типово. На підставі використовується мідь, на якій розміщені ребра радіатора з алюмінію. Корпус воздуховода виготовлений з пластику. Виводити тепле повітря за межі кейса доводиться досить великим кулеру. Arctic Cooling NV забезпечує досить непогане охолодження, але, як і багато побратими, не виділяється тихою роботою.

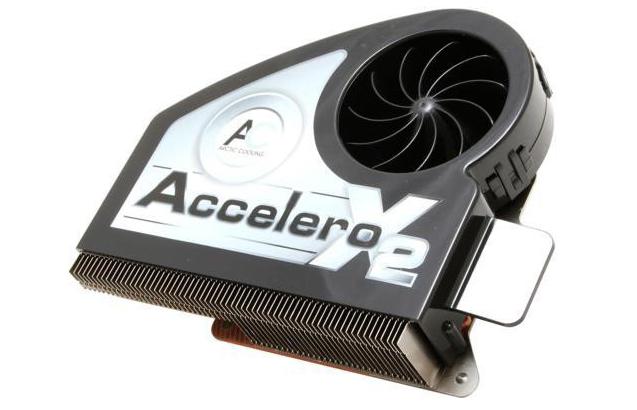

Arctic Cooling Accelero X2

Досить оригінальне рішення для відеокарт Radeon, а саме серії X1800–X1950. В якості основи використовується тонка мідна пластинка, від якої відходить дві трубки. Вони забезпечують більшу ефективність при охолодженні. Радіатор виготовлений з алюмінію. Все це заховане під пластиковим корпусом. На лицьовій стороні розташований вентилятор турбінного типу. Істотною відмінністю від лінійки Silencer є те, що Accelero не виводить повітря за межі корпусу, а розсіює всередині. Система охолодження працює дуже тихо навіть на максимальних обертах вентилятора. Непогано кулер справляється з відведенням тепла від плати. Напевно, тому продукція швейцарської компанії користується таким попитом у іменитих виробників відеокарт.

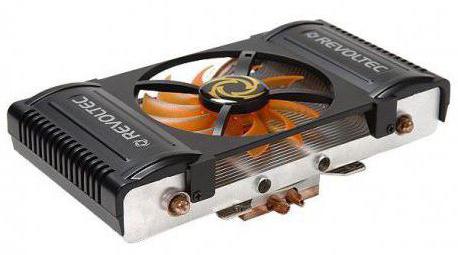

Revoltec Graphic Freezer PRO

Габаритна і потужна система охолодження. Підстава виконана з міді. Від нього відходить дві трубки, які покликані виводити тепло на радіатор, виготовлений з алюмінію. Кожух виконаний з пластика, а в центрі розташовується великий вентилятор, який покликаний на величезних оборотах обдувати плату. Відмінно охолоджує GeForce 7900 GS, але не здатний впоратися з X1950 XTX. На мінімальних навантаженнях працює досить тихо, що забезпечує комфортну роботу в тиші. При серйозних навантаженнях звук кулера стає дуже гучним. Особливо це помітно, якщо використовувати систему охолодження з відеокартами, у яких високе тепловиділення.

Thermaltake Schooner

Зовнішній вигляд моделі нагадує типову пасивну систему охолодження. Однак Thermaltake Schooner має деякі особливості. Від радіатора виходять дві теплові трубки, на кінці яких є невелика мідна пластина. Така конструкція забезпечує кращий висновок тепла в погано вентильованому кейсі. Також, варто відзначити, складання, яка передбачає з'єднання теплових трубок спеціальними пластинами. Працює система таким чином: трубки забирають тепло, передають його на мідну пластину і тільки після цього на головний радіатор. По всій видимості, багатоступенева конструкція, дозволяє домогтися найбільшої ефективності. Само собою, відрізняється тихою роботою.

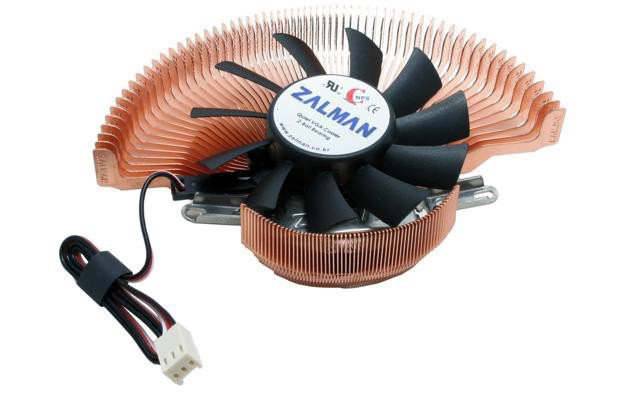

Zalman VF700-Cu

Одна з найбільш відомих систем охолодження, яка отримала масу копій від китайських розробників. Корпус привертає увагу покупця. Виконаний він у незвичній формі, яка націлена не так на красу, скільки на ефективність. Радіатор представлений мідними ребрами, які відходять від центру до країв. Зовні він нагадує віяло. Обдувається система досить великим вентилятором. Незважаючи на рік випуску, з рахунків її рано списувати. Непогано охолоджує навіть адаптери з високим тепловиділенням. Відрізняється досить низьким рівнем шуму. Непогана збірка і низька ціна робить її головним претендентом для придбання в бюджетному сегменті.
