Монтаж трансформаторної підстанції: технологія, інструкція, відгуки

Енергетика на сучасному етапі розвитку пропонує високоефективні засоби цільового розподілу ресурсу між споживачами. Великі підприємства-постачальники електрики прагнуть використовувати методи підтримки належного напруги на лініях і мінімізувати втрати. Частково ці завдання вирішуються за рахунок використання матеріалів проводки з оптимальними характеристиками. Але це не завжди можливо, і в якості альтернативи виконується монтаж трансформаторної підстанції, що забезпечує підтримку оптимальних параметрів на лінії. Найчастіше таким чином реалізується функція перетворювача, якість якої визначається і характеристиками самої установки, і коректністю твори монтажних робіт.

Що являє собою трансформаторна підстанція?

Зазвичай підстанції такого типу формують цілий комплекс електроустановок, які виконують перетворення і розподіл енергії. Також у складі комплексу розташовані розподільні пристрої, керуючі прилади та допоміжні об'єкти, до яких як раз і відносяться трансформаторні підстанції. Залежно від місця застосування дана конструкція може виконувати різні завдання. Наприклад, в складі районної сільської інфраструктури монтаж трансформаторної підстанції найчастіше виконують з метою зниження напруги мережі, а також розподілу ресурсу по лініях споживчих станцій. При цьому розрізняються і самі підстанції. На сьогоднішній день виділяють щоглові, комплектні та споруди закритого типу. Кожен тип передбачає свою специфіку експлуатації та монтажу.

Загальна технологія монтажу підстанцій

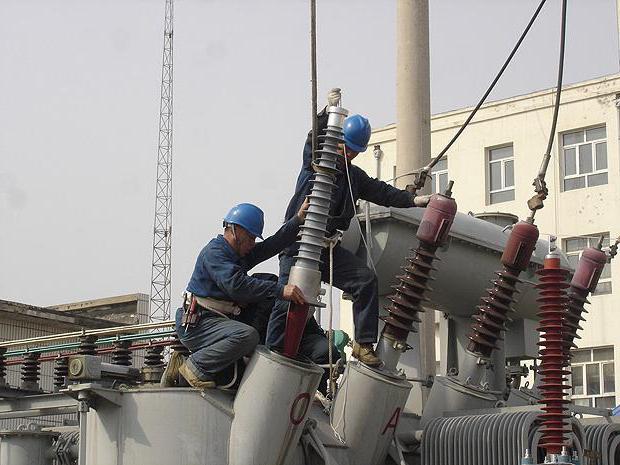

Процес виконання монтажних заходів можна розділити на три етапи – підготовка, будівельні роботи та облаштування обладнання. На першій стадії фахівці розробляють свого роду проект, за яким буде здійснена доставка комплектуючих на робочий об'єкт. Далі виробляються будівельні операції, які найчастіше виражаються у спорудженні фундаментної основи. Для цього риється котлован, проводиться засипка сипучими матеріалами і встановлюються стійки. Таким чином готується майданчик, на якій проводиться монтаж повітряних ліній електропередач та трансформаторних підстанцій з прилеглими технічними компонентами. Що стосується безпосередньо встановлення електрообладнання, то воно частіше всього підвозиться у спеціальних шафах з захисними конструкціями, які приварюються до тих же стійок або надійно фіксуються у фундамент будівельними розчинами.

Інструкція установки щогловий підстанції

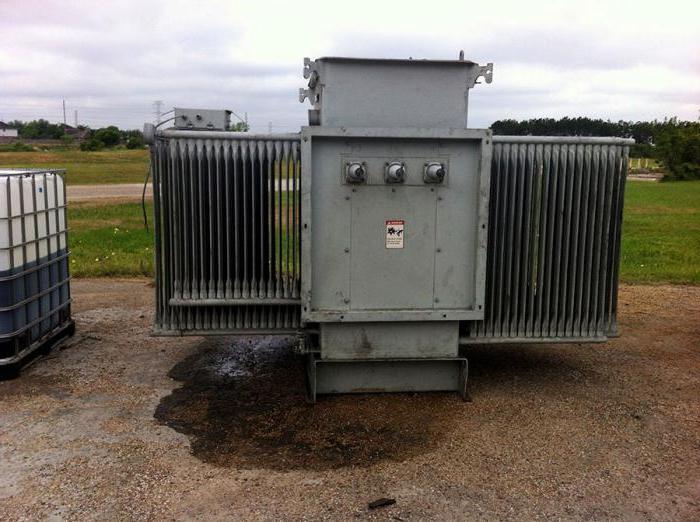

В комплект даної станції включається силова трансформаторна будка, високовольтні розрядники, роз'єднувач, запобіжники і розподільні шафи. Реалізація проекту, знову ж таки, складається з транспортувальних дій, складальних заходів та безпосередньої установки опор у котловани з подальшим монтажем основного комплекту обладнання. Окрема увага при цьому приділяється електричного підключення апаратів між собою, після чого виконується ревізія та налагодження апаратури. Власне монтаж щоглової трансформаторної підстанція якої організує зв'язку між високовольтною лінією і силовим електротехнічним блоком, відрізняється лише особливим підходом до встановлення опор. В залежності від схеми монтажу обладнання можуть застосовуватися поодинокі опорні елементи, П-подібні і кінцеві стійки. Причому установку опор виконує автокран, як, втім, і позиціонування основного обладнання трансформатора.

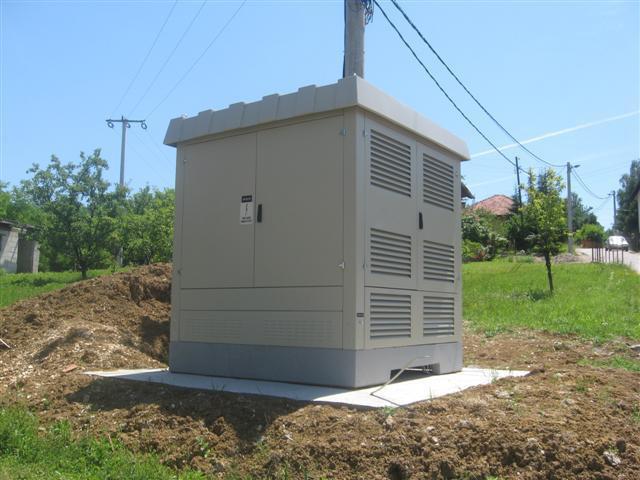

Інструкція установки комплектної підстанції

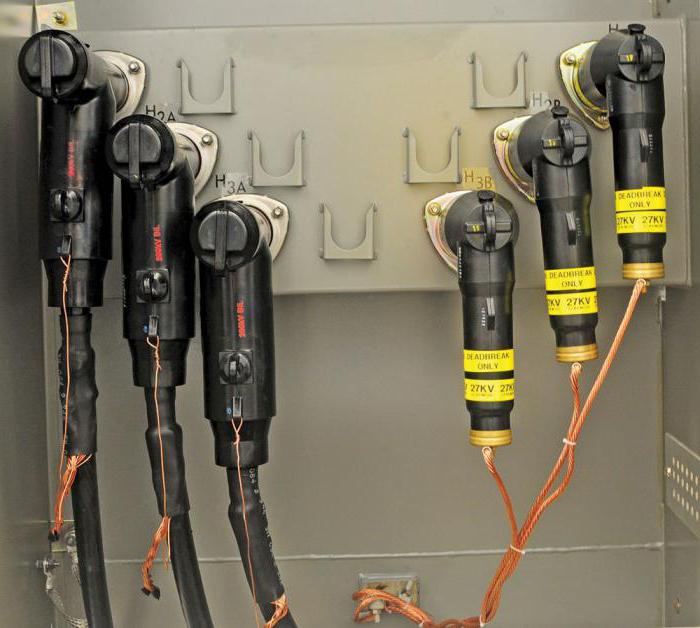

Монтажні роботи у випадку з комплектними підстанціями передбачають також виконання транспортувальних заходів, встановлення обладнання на заставні основи, вивірку, стяжку болтами, зварювальні дії, електричне з'єднання компонентів, підключення кабелів і налаштування обладнання. Особливе значення має складання підстанцій, при якій має бути коректно виконано з'єднання виводів обмоток низької напруги. Окремі блоки встановлюють по черзі – спочатку з кожного компонента знімаються заглушки, які закривають виступаючі закінчення шин. Далі з опорних швелерів прибираються підйомні скоби, проводиться кріплення. Важливо врахувати, що монтаж комплектної трансформаторної підстанції вимагає постійного контролю збігу горизонтальних і вертикальних осей контактів. Для управління такими сполуками, до речі, ще на заводі-виробнику замовляються спеціальні вимикачі.

Інструкція установки закритій підстанції

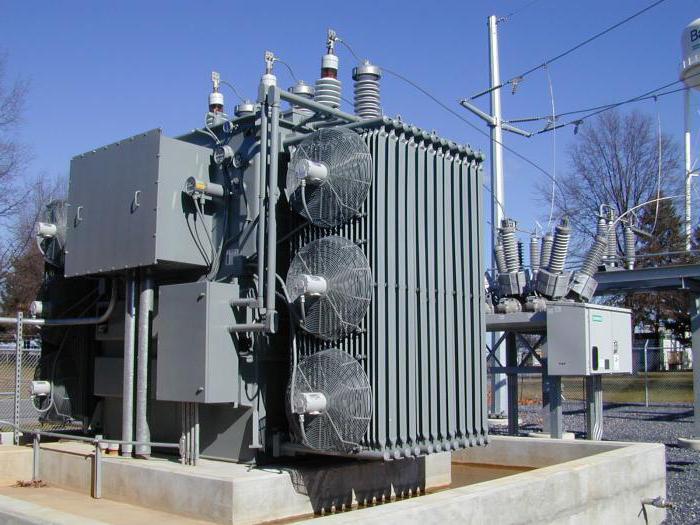

Особливістю монтажних робіт у випадку з закритими підстанціями є їх проведення у будівлі. Тому в приміщенні, де планується використовувати дану конструкцію, попередньо повинні бути завершені всі оздоблювальні заходи. Зазвичай блоки станцій розміщуються в різних приміщеннях. Далі підводиться висока напруга – силовим кабелем або по повітряній лінії. Окремі приміщення будуть займати і розподільники, а повноцінні трансформатори зазвичай встановлюються в двох технічних кімнатах. При цьому монтаж трансформаторної підстанції реалізується на фундаменті з подальшою закачуванням по напрямних за допомогою лебідки або поліспаста.

Монтаж заземлюючого обладнання для підстанцій

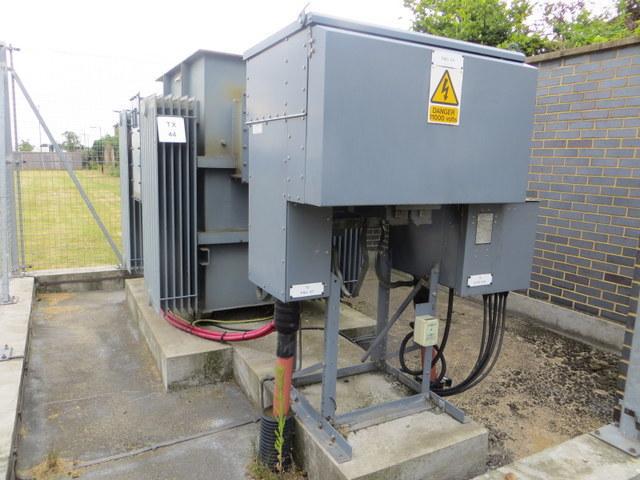

Правильно виконана заземляюча основа забезпечить запобігання небезпечних для обладнання замикань, а також дозволить вчасно активувати аварійний режим. Функцію заземлюючого найчастіше виконують природні об'єкти інженерної інфраструктури, серед яких трубопровід, оболонка кабелю або конструкція з металу. Геометричні параметри заземлюючого пристосування визначаються розрахунком – в залежності від електричного опору в грунті і що міститься в ньому матеріалі. Поширений і монтаж обладнання трансформаторних підстанцій із застосуванням штучних заземлювачів. У таких випадках можуть застосовуватися смужки або стрижні сталі, які вкручуються в землю.

Відгуки про проведення монтажних робіт

Як відзначають відгуки замовників установки трансформаторних підстанцій, найкращі результати показують бригади фахівців-універсалів. Важливо розуміти, що дана робота вимагає різних навичок з точки зору професійної підготовки. Ті ж відгуки вказують на якісне виконання своїх завдань електромонтажниками, але при цьому і на їх нездатність відповідним чином впоратися з формуванням силових кріплень обладнання. Крім того, монтаж трансформаторної підстанції рекомендується проводити тільки при гарній погоді. Це важливо, оскільки опади значно ускладнюють робочий процес на кожному етапі, примушуючи використовувати ізоляційні матеріали.

Висновок

Незважаючи на схожість сучасних підстанцій з аналогічними агрегатами, які використовувалися багато років тому, нинішні принципи організації електрообладнання такого типу мають суттєві особливості. Вони багато в чому і визначають, якою буде метод встановлення та його технологія. Монтаж трансформаторних підстанцій з автоматикою і великою кількістю захисних систем, наприклад, допускає можливість взаємодії з широким спектром допоміжних установок. Відповідно, ще на етапі проектування робочої площадки можна передбачити і можливість розширення місцевого комплексу. Інша справа, що далеко не в кожному випадку себе виправдовує і наявність недешевої автоматичної системи, і застосування багатокомпонентних електротехнічних модулів.
