Вітчизняний токарний верстат 1М61 розроблений в сімдесятих роках минулого століття конструкторами Єреванського верстатобудівного комбінату. Основне призначення – оснащення невеликих підприємств, що виготовляють продукцію невеликими партіями або одиничні екземпляри виробів.

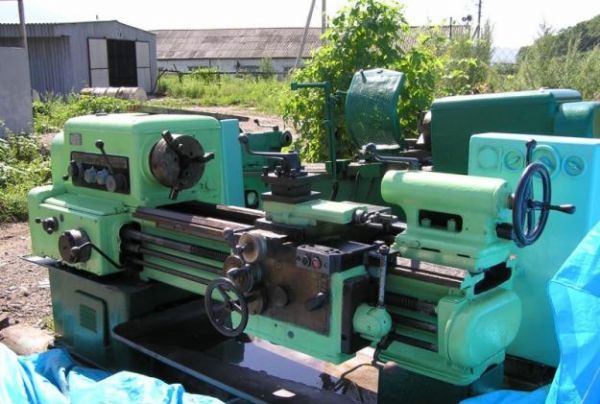

Токарний верстат 1М61: особливості, технічні характеристики та відгуки

Пристрій

Верстат токарний 1М61 включає в свою конструкцію кілька основних елементів:
  • несучу станину;
  • блок перемикання передач;
  • вузол регулювання швидкостей;
  • подає коробку;
  • спеціальний фартух;
  • супорт;
  • бабку задню;
  • електричне обладнання;
  • запобіжний екран;
  • систему охолодження робочої та обробної зони.

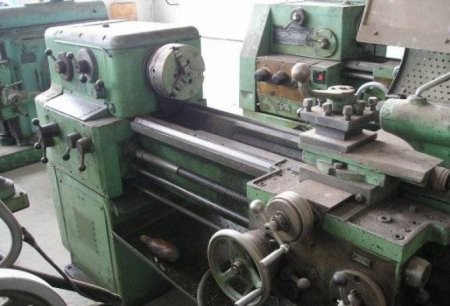

  • Токарний верстат 1М61: особливості, технічні характеристики та відгуки

    Характеристики токарного верстата 1М61

    Нижче наведено кілька таблиць з параметрами даного агрегату.


    Розміри оброблюваних заготовок:

    Найменування



    Одиниця виміру



    Параметри



    Примітки



    Категорія точності (ГОСТ)







    Н



    _



    Максимальний діаметр оброблюваної заготовки



    мм



    320



    Над станиною



    Аналогічний показник



    мм



    160



    Над супортом



    Довжина виробу по максимуму



    мм



    710



    100 на нових модифікаціях



    Різець по висоті



    мм



    25







    Краї фланцевого шпинделя











    Згідно ГОСТ 12593-72



    Діаметр прутка, що міститься в отвір шпинделя



    мм



    32







    Центр вузла передньої бабки



    мм







    ГОСТ 13214-67



    Кількість передач (поздовжніх і поперечних)



    шт



    17





    Нарізані різьблення:

    Метричні



    Модульні



    Питчевые



    Дюймові



    13 мм з кроковим межею 05-60 одиниць



    10 мм з кроком від 025 до 3 мм



    16 позицій плюс пітч від 7 до 96 мм



    16 варіантів з кількістю ниток на дюйм 35/48

    Шпиндель і додаткові елементи токарного верстата 1М61:

    Шпиндель



    Різцеві санчата



    Пряме обертання – 24 швидкості



    Максимальне переміщення – 120 мм



    Зворотні обертів – 24 передачі



    Кут повороту по максимуму– -60/+45 градусів



    Інтенсивність прямого і зворотного обертання – від 125 до 1600 оборотів в хвилину



    Ціна одного ділення – один градус



    Просмикнули в подовжній конфігурації – 008-12 мм/об



    Показник на лімбі – 005 мм



    Аналогічний показник в поперечній продоле – 004-095 мм/об







    Діаметр отвору – 35 мм







    Гальмування – є





    Габаритні розміри: довжина/ширина/висота– 2055/1095/145 м. Маса – 126 т.

    Конструктивні особливості

    По своїм технічним характеристикам токарний верстат 1М61 зарахований до класу точності «Н». Електричний мотор агрегату здатний функціонувати в реверсивному діапазоні. Швидкість обертання шпинделя порівнянна з можливістю зміни функціонування коробки швидкостей і агрегації різнобічних шестерень між собою.


    На даному агрегаті можуть використовуватися різці, свердла і мітчики різноманітної конфігурації. Така універсалізація дозволяє виконувати цілий ряд технологічних маніпуляцій, включаючи зовнішнє точіння, розгортання, свердління, відрізку подібні операції. Поперечні та поздовжні переміщення виробляються за допомогою ходового валика і гвинта, на його лицьовій частині розташований маховик. Ходовий гвинт задіюється при нарізуванні різьби, параметри фартуха дають можливість блокування агрегації рухів супорта. Це обнуляє ризикованість переміщень супорта з ходовим валиком і гвинтом.

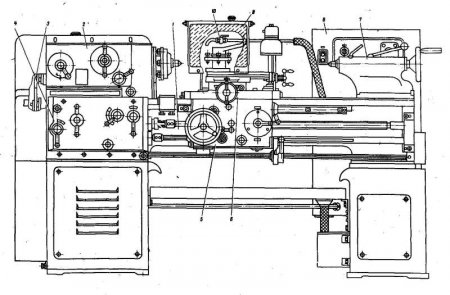

    Управління

    Контролювати функціонування токарного верстата по металу 1М61 оператору доступно за допомогою декількох робочих органів. Задня бабка оснащується спеціальним упором, який агрегує з пинолью, маховиком і супроводжуючими елементами. За надійність і точність торцевої обробки відповідає каретка пристрою і окремий гвинт.

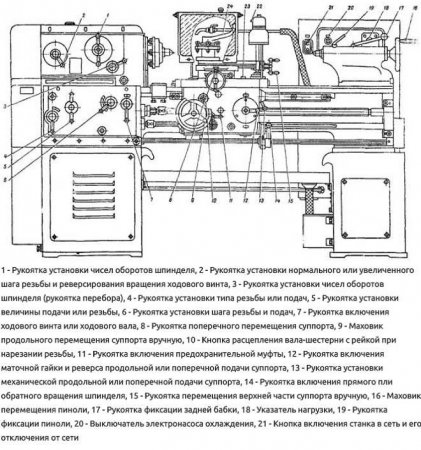

    Рукоятки на лицьовій частині станини передбачені для виконання низки процесів:
  • Визначення частоти обертання шпиндельного механізму.
  • Пуск обертів ходового гвинта або валика.
  • Переміщення верхнього супорта.
  • Характеристики подачі.
  • Задавання параметрів нарізати різьблення і активація реверсної подачі.
  • Відключення і включення маточної гайки ходового гвинта.
  • Аналогічні маніпуляції із запобіжною муфтою.
  • Вибір нарізати різьблення.
  • Контроль реверсного і прямого обертання бабки шпинделя.
  • Токарний верстат 1М61: особливості, технічні характеристики та відгуки

    Коробки перемикання швидкостей і передач

    В подовжній і поперечній площині роботу верстата забезпечує подає коробка. Вона також застосовується для позначення параметрів нарізати різьблення. В інструкції з експлуатації додається документ з таблицею, що дозволяє визначитися з підбором налаштувань для виконання певної операції. Основна інформація, зазначена в профільних таблицях:
  • Поради щодо вибору змінних шестерень.
  • Розташування рукоятки у відповідності з конкретними значеннями подач.
  • Рекомендації в плані виставлення параметрів подає коробки при нарізуванні різьби з конкретним кроком.
  • Експлуатація

    Барабан швидкостей токарно-гвинторізного верстата 1М61 з допомогою якого встановлюється певна частота обертання шпиндельного блоку, що включає в себе реверсивний електричний мотор, передачу шківом кліноременного типу, комплект зубчастих коліс з різними габаритами. При наявних умовах шпиндель в змозі працювати на 24 швидкостях. Половина з них активується за допомогою переборних шестерень, інші позиції включаються за рахунок прямого з'єднання шпинделя із зубчастою муфтою.

    Технічні можливості

    Шпиндель токарного верстата 1М61 обертається в прямому і зворотному напрямку з включенням однієї з 24-х швидкостей. Технічні параметри агрегату забезпечують цей процес у швидкісному режимі від 125 до 1600 оборотів в хвилину. У наскрізне гніздо шпиндельного механізму допускається установка прутка діаметром 32 мм, розміри і маніпуляції відповідають стандартам ГОСТ 12593 і 13214 (категорія М5).
    Токарний верстат 1М61: особливості, технічні характеристики та відгуки
    Особливості конструкції задньої бабки елементу дозволяють переміщатися на дистанції до 100 мм. Різцевий тримач верстата експлуатується з інструментом, висота держателя якої не перевищує 25 міліметрів. Серед інших характеристик:
  • Центру по висоті – 170 мм.
  • Гранична довжина поверхні з можливістю обточування заготовок - до 640 мм.
  • Максимальна довжина деталі – 1000 мм.
  • Подача в поздовжньому/поперечному напрямку – 12/06 оборотів в хвилину.
  • Переміщення супорта – 200/600 мм.
  • Верхні санчата рухаються в діапазоні до 120 мм, а каретка – до 600 мм, Лицьова частина швидкісної коробки оснащена трьома ручками, одна з яких служить для перемикання шестеренчатого сайту. Інші важелі відповідають за роботу зубчастої муфти з перебором і зміною вектора обертів ходового гвинта (для нарізання різьби). В коробці швидкостей передбачена електромагнітна багатодискова муфта, що забезпечує гальмування шпинделя.

    Токарний верстат 1М61: особливості, технічні характеристики та відгуки

    Відгуки про токарному верстаті 1М61

    Незважаючи на те, що конструкція даного агрегату розроблялася більше 50-ти років тому, відгуки споживачів про нього переважно позитивні. Серед переваг власники виділяють такі моменти:
  • Точність виконаних операцій.
  • Ефективність, оптимально розрахована на малосерійне або штучне виробництво певних деталей.
  • Простота в обслуговуванні і експлуатації.
  • Доступна ціна.
  • Високий показник ремонтопридатності.
  • Токарний верстат 1М61: особливості, технічні характеристики та відгуки
    Власники рекомендують звернути увагу при роботі з зазначеним обладнанням на кілька моментів. По-перше, включення зворотного переміщення при нарізанні різьби здійснюється за допомогою спеціальної рукоятки. Для цього оператору необхідно пересунути ручку в гранично нижню позицію. По-друге, перед використанням охолоджуючого насоса необхідно розрахувати загальну навантаження з урахуванням інформації про розміри і склад оброблюваної заготовки. У цій лінійці є удосконалена модель верстата під індексом 1М61П. Вона точніше і швидше обробляє деталь, орієнтована на мале серійне виробництво.
