Метрична різьба: розміри. Різьба метрична: ГОСТ

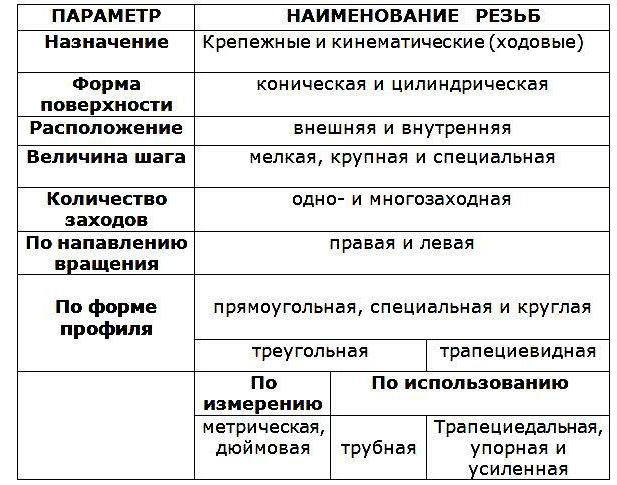

Загальновідомо, що різьбове - одне з найпоширеніших роз'ємних з'єднань, що дозволяють виробляти складально-разборочние роботи без пошкодження цілісності конструкцій, машин і механізмів. Основою такого з'єднання служить нанесена на дві або більше поверхонь тіл обертання різьба, яка, в основному, поділяється в залежності від наведених показників. Класифікація різьб представлена в таблиці нижче.

Різьба метрична

Гвинтова нарізка або в матеріалі, що має профіль зуба у вигляді рівнобедреного трикутника, - це метрична різьба, її розміри вимірюються в міліметрах. По формі поверхні нанесення ця різьба є циліндричної, але може бути і конічної.

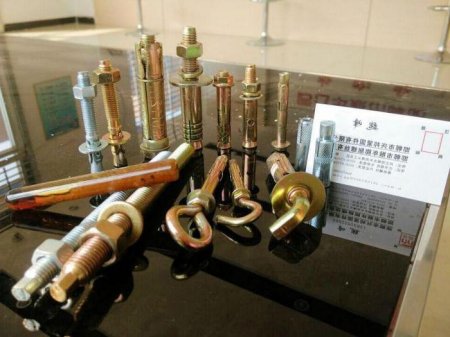

Остання найбільш популярна у використанні, особливо для наступних засобів кріплення:

болти;

анкери;

гвинти;

металовироби;

шпильки;

гайки та інше.

Гвинтова нарізка, нанесена на основу конічної форми, називається метричної конічної різьбленням. Вона застосовується в місцях, що вимагають швидкого стопоріння з'єднань, без додаткової герметизації і з припиненням підтікання простим підтягуванням по осі. Використовується при влаштуванні пробок і з'єднань трубопроводів:

масляних;

нафтових;

газових;

водяних;

повітряних.

Важливо знати, що конічна і циліндрична різьби мають однаковий профіль, що дозволяє згвинчувати їх між собою. Метричні різьби класифікуються за розмірами, напрямку обертання, кроку і додаткових параметрів, які відображаються в маркуванні.

Розміри метричних різьб

Розкид величин діаметрів цієї різьби в промисловості має діапазон від 025 до 600 мм, причому при діаметрі понад 68 мм різьба буде тільки дрібної, тоді як до цієї величини - варіюється. Різьблення з великим кроком застосовується в з'єднаннях, які перебувають під великий і ударної навантаженням. Також цікаво те, що у великої різьби крок завжди фіксований по відношенню до діаметру, на відміну від дрібного, який може змінюватися, що окремо і додатково вказується при маркуванні.

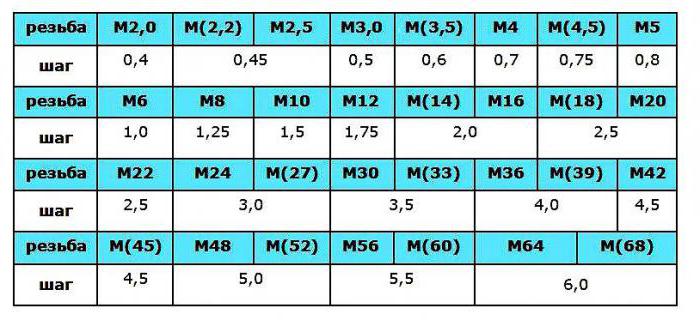

Наприклад, якщо в технічних документах або кресленнях в місцях з'єднання деталей зустрічається «М16», це означає, що під буквою М розуміється метрична різьба. Розміри зовнішнього діаметра витків - 16 мм, і великий крок стандартної різьби - 2 мм, які згідно з відомостями, вказаними в таблиці (різьба другого ряду зазначена в дужках). Отже, різьба метрична: основні розміри (ГОСТ 24705-2004).

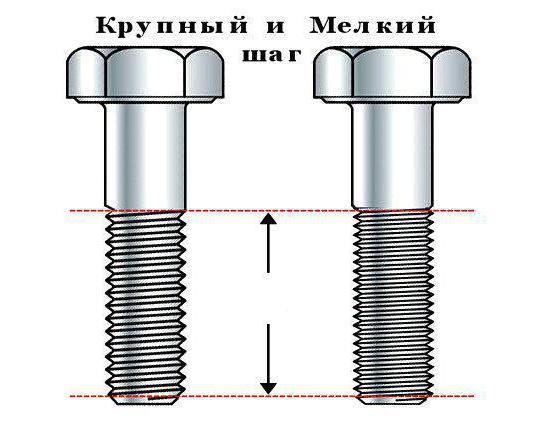

Різьблення дрібного кроку

У маркуванні дрібний крок вказується після діаметру. Це виглядає так: «М16x05», де, як вже відомо, М - метрична різьба. Розміри зовнішнього діаметра рівні 16 мм, з величиною кроку - 05 мм. Цікаво, що після діаметру в 2 мм різниця між різьбовим кроком стає істотно помітною, приводячи до поділу. Причому вироби рівного діаметру мають кілька видів кроку дрібної різьби, як у розглянутого в 16 мм:

15 мм;

10 мм;

075 мм;

05 мм.

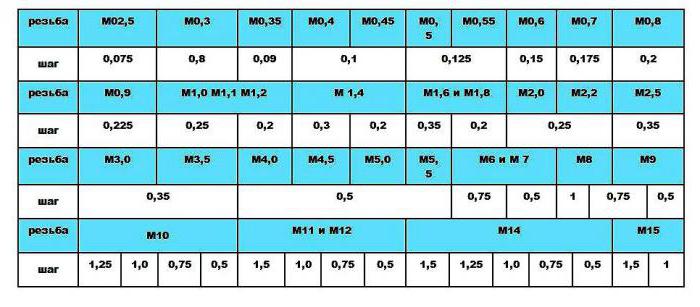

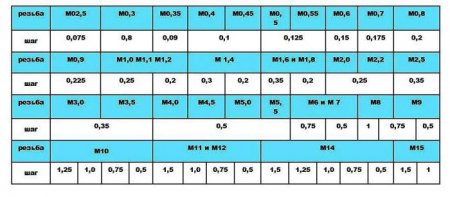

В якості прикладу наводиться в таблиці, дозволяє зрозуміти і наочно оцінити діапазон дрібних різьб, без урахування великого кроку, розглянутих раніше.

Різьба метрична: основні розміри (ГОСТ 24705-2004)

Вказані параметри

У багатозахідних резьбах крок вказаний окремо (в дужках), а на його місці вказується кількість заходів. Ось як цей та інші додаткові параметри вказуються при маркуванні:

(P1) — де P - це крок в 1 мм, а витків - 3 (приклад: M42x3(P1));

LH — ліва різьба (приклад: M40x2LH);

МК — метрична різьба конічна (приклад: МК24х15);

EG-M або GM, де G позначає різьблення на циліндричній основі дротової вставки або фітинга (приклад: EPL 6-GM5);

g,h,H — поле допусків, становить допуск середнього діаметра в поєднанні з діаметром виступу (приклад: М12-6g), а при різних допусках внутрішнього і зовнішнього діаметрів в маркуванні позначаються обидва допуску (приклад: М12-6g/8H).

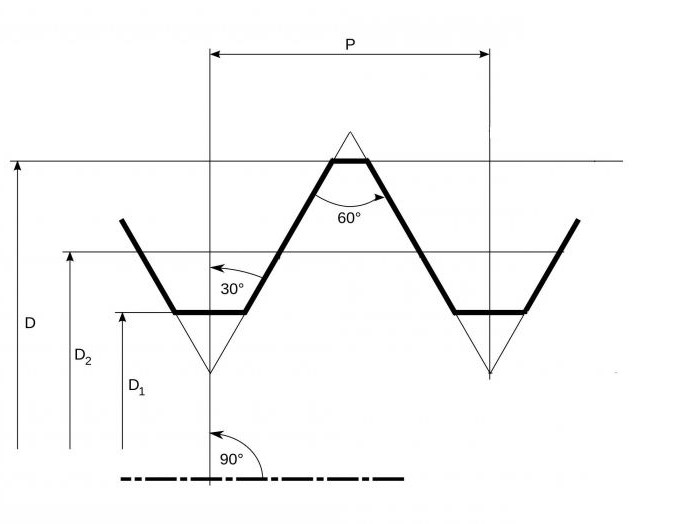

Діаметри різьби

Є показники, що зазначаються у зведених таблицях, які важливо враховувати в тих випадках, коли розглядається метрична різьба — розміри діаметрів:

зовнішній (D і d);

внутрішній (D 1 і d 1 );

середній (D 2 і d 2 );

внутрішній по дну улоговини (d 3 ).

При широкому застосуванні в різьбовому з'єднанні ковзної посадки велику важливість придбав середній діаметр, причому у випадках рівності значень, найбільшого d 2 болта і найменшого D 2 гайки. Великими літерами позначаються D показники діаметрів внутрішніх різьб, а нанесені на зовнішню поверхню деталей позначаються маленькими літерами — d. Цифри вказують на місце розташування. Ступінь точності полів допуску класифікується буквеними символами: Е, F, G, H, d, е, f, g, h, і, як на діаметрах, на розташування вказує величина літери.

Співвідношення метричних і дюймових різьб

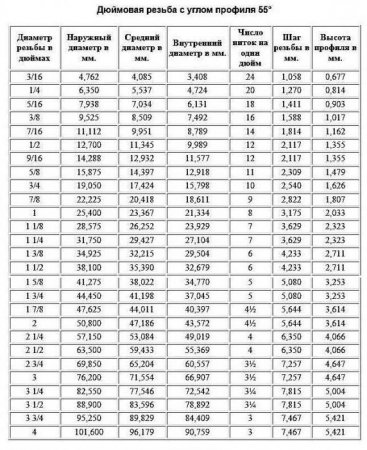

На відміну від європейських і близьких до них країн, де після правління Наполеона отримала поширення метрична система, в країнах колишніх колоній Британії та її сателітах всі виміри відбуваються в імперській системі. У цій системі вимірювання різьб та їх сполук виробляються в дюймах. Гвинтова нарізка, має профіль зуба у вигляді рівнобедреного трикутника, з величиною кута вершини до 55 град. (UTS-стандарті для США і Канади — 60 град.), називається дюймової різьбленням, її розміри задаються в дюймах, а крок — у кількості витків на дюйм (1"= 245 мм). Такі кріпильні різьби виготовляються в діапазоні від 3/16", при позначенні вказується тільки зовнішній діаметр.

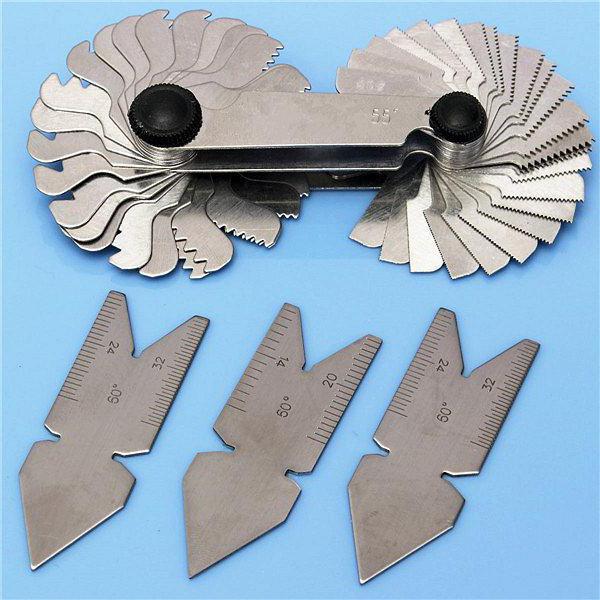

Розміри дюймових і метричних різьб заміряються штангенциркулем, і якщо у випадку метричної різьби цього буде достатньо, то дюймової після вимірювання користуються спеціальною таблицею. При вимірюванні різьб використовують спеціальні шаблони, але є і народний спосіб вимірювання кроку: якщо, обернувши аркушем паперу різьблення, кілька разів прокрутити виріб, на папері віддрукується слід, що дозволяє зробити замір лінійкою. При використанні в якості зошитового аркуша паперу в клітинку необхідність в лінійці відпадає — достатньо порахувати кількість відміток у 2 клітинках (1 см) та поділити на 10.

Розміри отворів

Отримання різьб відбувається завдяки:

холодного накативанию роликами і головками;

різанню різцями, гребінками або фрезами;

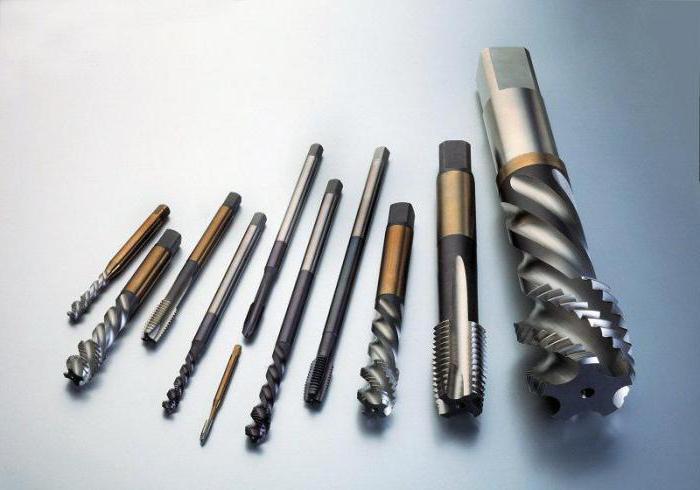

нарізування плашками або мітчиками;

точного лиття;

абразивної або електроерозійної обробки.

Для нарізування зовнішніх різьб заготовці надають циліндричну форму і знімають фаску, а під внутрішню свердлять трохи менша, ніж необхідна різьба метрична (розміри) отвір, але більше, ніж її внутрішній діаметр. Адже, визначаючи розміри отворів під метричну різьбу, необхідно враховувати, що при нарізці насічки всередині відбувається часткове видавлювання матеріалу, згодом бере участь в утворенні різьбового профілю. Важливо рахуватися і з властивостями матеріалу, в якому виробляється свердління, зменшуючи розмір свердла на 01 мм.

Розміри гайок з метричною різьбою

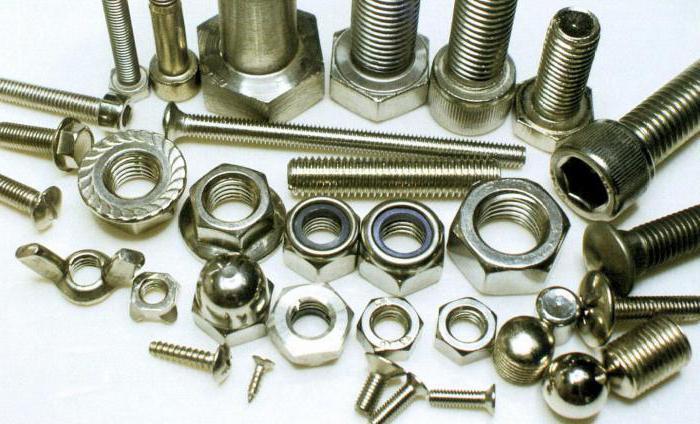

Гайка — одна із складових частин кріпильних елементів, що має внутрішню різьбу. Вони різняться по висоті відносно діаметра і міцності, за призначенням і конфігурації. Найширше застосування мають гайки під ключ або шестигранні, ось їх перелік із зазначенням Гостів:

ГОСТ 5915-70 — середніх розмірів;

ГОСТ 15523-70 — висока;

ГОСТ 22354-77 — підвищеної міцності;

ГОСТ 5916-70 — низька гайка з поглибленням;

ГОСТ 10605-94 — під діаметр різьби більше 48 мм.

Існує чимало гайок і спеціального призначення, ось приклади деяких і їх Гости:

колпачкового типу (шестигранна) — ГОСТ 11860-85;

для ручного загвинчування (гайки-баранчики) — ГОСТ 3032-74 ;

прорізні корончаті — ГОСТ 5919-73;

округлі зі шліцом — ГОСТ 11871-88 ГОСТ 10657-80;

кругла, з торцевими, радіальними отворами — ГОСТ 6393-73;

для такелажних робіт (рим-гайки) — ГОСТ 22355 (DIN580 DIN 582).

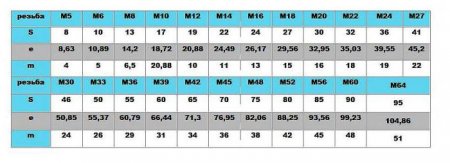

Найважливішим параметром сполук з допомогою різьби є відповідність гайок і різьби. Значення більш затребуваних різьб з великим кроком зазначені в таблиці нижче, де S — розмір під ключ, e — ширина гайки, а m — її висота.

Таблиця відповідності різьб і гайок (ГОСТ 5915-70 і ГОСТ 10605-94)

Стандарти

Основні різьбові розміри підпорядковуються ГОСТу 24705-2004 який модифікує стандарт — ISO 724:1993 (міжнародна класифікація). Даний ГОСТ з 1 липня 2005 р. є державним стандартом РФ і враховує інтереси економіки ще 12 країн, які раніше входили до складу СРСР, які за нього проголосували. Під його дію підпадають розміри метричних різьб ГОСТ 9150 широкого призначення, а також діаметри і кроки Госту 8724. За нормами взаємозамінності справжній ГОСТ посилається на такі міжнародні та національні системи стандартів:

ГОСТ 8724-2002 (ISO 261-1998);

ГОСТ 9150-2002 (ISO 68-1:1998);

ГОСТ 11708-82;

ГОСТ 16093-2004(ISO 965-1:1998 та ISO 965-3:1998).

Цей ГОСТ закріплює основні розміри, можливі допуски, термінологію та формули обчислення діаметрів:

D 2 = D - 2 x 3/8 H = D - 06495 P;

d 2 = d - 2 x 3/8 H = d - 06495 P;

D 1 = D - 2 x 5/8 H = D - 10825 P;

d 1 = d - 2 x 5/8 H = d - 10825 P;

d 3 = d - 217/24 H= d - 12267 P.

Важко уявити собі сучасне життя без машин і механізмів, ще важче уявити техніку без роз'ємних з'єднань, які забезпечує різьблення. Ефективність, відносна простота виготовлення і комфортне використання забезпечили різьбовим з'єднанням почесне місце у світовій історії.
