Практично в кожному будинку є швейна машинка - незамінний помічник у домашніх справах, ремонті або рукоділлі. Найвідоміша з них - швейна машинка ПМЗ. Рік випуску - 1952. Це, безумовно, раритет наших днів. Однак саме ці швейні машинки є найбільш поширеними в нашій країні.

Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду
Назву "Подільська" ці машинки отримали по імені міста, в якому знаходиться завод ПМЗ. Перша літера абревіатури і означає Подільськ. Модельний ряд за минулі роки представлений найрізноманітнішими машинками. Є варіанти як з ручним управлінням, так і з ножним.


В основному випускаються ПМЗ досі швейні машинки є прямострочними. Останні моделі виконані з електроприводом, що, безсумнівно, сподобалося багатьом, оскільки швейна машинка для дому з ножним приводом не для всіх зручна. Інструкція в швейних машинок ПМЗ практично не змінювалася за весь час їх виробництва. Примітно, що оригінальна інструкція, випущена заводом, актуальна досі, що дозволяє без проблем використовувати старі швейні машинки.

Основні вузли швейну машинку ПМЗ

  • Гвинт для регулювання натиску лапки.
  • Важіль ниткопритягувача.
  • Гвинт кріплення фронтальної кришки.
  • Фронтальна кришка.
  • Гайка для регулювання натягу верхньої нитки.
  • Регулятор нитепритягательной пружини.
  • Нитепритягательная пружина.
  • Шайба натягу.
  • Нітенаправітель.
  • Ниткообрізач.
  • Стрижень притискної лапки.
  • Гвинт притискної лапки.
  • Висувна частина голкової пластини.
  • Двигун тканини (рейка).
  • Голкова платівка.
  • Платформа.
  • Катушечний стрижень моталки.
  • Регулятор натяг моталки.
  • Стрижень игловодителя.
  • Голкотримач.
  • Гвинт кріплення голкотримача.
  • Нітенаправітель игловодителя.
  • Лапка швейної машини.
  • Рукав швейної машини.
  • Катушечний стрижень рукава.
  • Засувка моталки.
  • Маховик.
  • Шків моталки.
  • Шпиндель моталки.
  • Фрикційний гвинт.
  • Кришка регулятора строчки.
  • Важіль регулятора прямої та зворотної рядки.
  • Гвинт регулятора строчки.
  • Характеристики швейної машини ПМЗ

    1. У машині реалізовано центрально-шпульное пристрій човника.
    2. Кількість максимальних обертів - 1200 в хвилину.
    3. Найбільший крок у рядки - 4 міліметри.
    4. Матеріал подається як в прямому, так і в зворотному напрямках.
    5. Платформа машинки має плоску прямокутну форму з габаритними розмірами 371х178 мм.


    Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду
    Головка машинки важить 115 кг, без урахування ручного приводу.

    Швейна машинка ПМЗ інструкція

  • При експлуатації швейної машинки, необхідно стежити, щоб засувна пластина, розташована над човником, була обов'язково щільно закрита.
  • На непрацюючій машині повинна бути піднята натискна лапка.
  • Маховик має обертатися тільки в бік працюючої людини. В іншу сторону, його категорично забороняється обертати. Це може призвести до заплутування ниток в човнику.
  • Під зубцями двигуна завжди повинна бути тканина, інакше вони затупився і зіпсується нижня поверхня натискний лапки
  • Штовхати або тягнути під час шиття матеріал не можна, оскільки це може привести до поломки або погнутию голки. Швейна машинка ПМЗ сама забезпечує необхідну подачу тканини.
  • Шпулька швейної машинки з ковпачком

    При необхідності заміни шпульки спочатку відсувається передня засувна пластина, яка закриває човник, після чого потрібно захопити двома пальцями засувку, і витягнути ковпачок з гнізда. Якщо не відкрити попередньо засувку, то шпульку неможливо буде отримати, так як вона утримується спеціальним гачком.
    Щоб витягти шпульку, засувку слід відпустити і, перевернувши ковпачок вниз відкритою стороною, витрусити шпульку.

    Як намотати нитку на шпульку

    Близько маховика, на задній стороні машинного рукави, знаходиться спеціальна моталки. Вона працює синхронно з натяжним пристроєм нитки (нижнім - яке знаходиться у правому куті платформи машинки). Під час намотування нитки на шпульку швейна машинка ПМЗ працювати не повинна. Тобто маховик не повинен обертатися. Тому перед намотуванням шпульки його слід відключити. Він повинен вільно обертатися, не обертаючи за собою сам механізм. На зупиночну шпильку шпинделя надягають шпульку, так, щоб вона потрапила прорізом на виступ. Потім потрібно надіти котушку з нитками на спеціальний катушечний стрижень. Нитку протягують вниз, під саму шайбу пристрою натягу, а потім знову вгору, через ліве отвір. Шпиндель з одягненою на нього шпулю обертається в рамці моталки. Її потрібно віджати рукою так, щоб її гумовий обід торкався поверхні маховика. Кінець нитки з шпульки, необхідно притримувати, поки не намотати достатню кількість витків, щоб можна було закріпити нитку. Після цього цей кінець слід обірвати. Рамка сама вимикається, як тільки швейна машинка ПМЗ намотає нитку на шпульку повністю, і автоматично відведе від маховика шпульку. Для правильного виконання даної опції потрібно постійно стежити за тим, щоб гумовий обід не торкався маховика в той час, поки шпулька намотується. В іншому випадку рамку слід відрегулювати.
    Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду
    Для регулювання рамки моталки треба вигвинтити з розташованої в регулювальної платівці моталки прорізи гвинт, відтягнути рамку вниз, у бік маховика, і, фіксуючи її в такому положенні, загвинтити гвинт вже в новому положенні. Нитки повинні намотуватися рівномірно на шпульку і щільно. Якщо цього не відбувається, то потрібно відрегулювати нижнє натяжний пристрій, злегка повертаючи кронштейн натяжителя в потрібну сторону. Він рухається за спеціальною прорізи в платформі. Оскільки кронштейн теж кріпиться гвинтом, перед виконанням цієї операції доведеться його послабити.

    Як заправити нитку в шпульний ковпачок швейної машинки

    Правою рукою беремо шпульку з намотаною ниткою, повертаємо її так, щоб нитка своїм вільним кінцем була направлена праворуч, ліворуч. Лівою рукою тримаємо шпульний ковпачок, косою прорізом для нитки вгору, і без зусилля вставляємо в ковпачок шпульку. Залишилося протягнути нитку через косу проріз на краю ковпачка, завівши її під пружину натягу, а потім у вузький проріз, розташовану на самому кінці шпульного ковпачка.

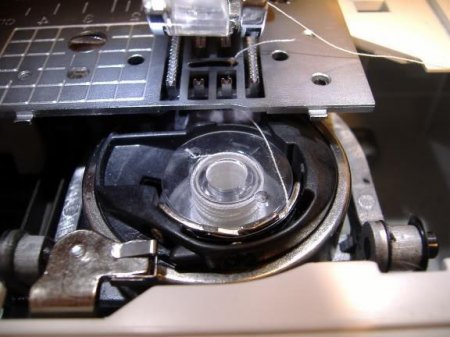

    Установка шпульного ковпачка в машинку

    Щоб виконати дану операцію, зручніше лівою рукою надягти його на стрижень човника, розташований в центрі так, щоб його палець потрапив в розташовану на корпусі ходу проріз накладної пластинки. Потім, відпустивши засувку, слід натиснути на ковпачок, доки він не зафіксується на стержні човникового пристрою. Вільний кінець нитки залишають вільно висить, закривши після цього човник.
    Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду
    Для цього слід засунути пластинку вперед до упору. Після цього ручна швейна машина майже готова до роботи.

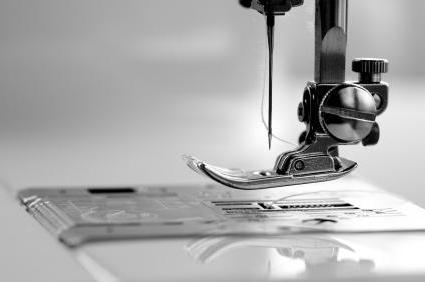

    Заміна голки в швейній машинці

    Для того щоб поміняти голку, необхідно спершу вийняти стару, а потім повернути маховик так, щоб голка вставлялася у верхньому положенні игловодителя. При цьому плоска сторона голки повинна бути звернена ліворуч, іншими словами, назовні. Довгий ж жолоб на самому лезі голки, навпаки, направо, тобто всередину, до низу рукава.
    Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду
    Голку потрібно вставляти дуже уважно, оскільки при неправильній установці швейна машинка ПМЗ буде робити петлі або пропускати стібки. Після установки голки в голкотримач її потрібно ввести вгору до упору і міцно зафіксувати стопорним гвинтом.

    Як правильно заправити верхню нитку в швейну машинку

    Перед тим як почати заправляти нитка, слід повернути маховик настільки на себе, щоб отвір для нитки на важелі ниткопритягувача виявилося в крайньому верхньому положенні. Котушку з ниткою встановлюють на стрижень катушечний (у верхній частині рукава), а нитку протягують в наступній послідовності:
  • Вліво вперед, минаючи лівий задній отвір для нитки на передній дошці, а потім вниз, нитенатяжителю.
  • Після цього нитка повинна бути пропущена між двома шайбами регулятора і наверх, за металевий язичок.
  • Нитку пропускаємо крізь вушко пружини нитеприягивателя.
  • Потім вгору, крізь вушко нитепритягивающего важеля.
  • Знову вниз, в направитель нитки на передній дошці.
  • Далі ще вниз, в направитель нитки, розташований на игловодителе.
  • І через вушко самої голки, у напрямку справа наліво. Це важливо: саме справа наліво і ніяк інакше.
  • Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду

    Підготовка швейної машинки до роботи

    Перед початком роботи швейна машинка ПМЗ ім. Калініна, повинна бути належним чином підготовлена. Для цього потрібно витягнути нижню нитку. Взявши лівою рукою нитка, що виходить з голки, іншою рукою обертаємо маховик, щоб голка спочатку опустилася в отвір на голкової платівці, а потім, прихопивши нижню нитку з човника, знову піднялася нагору. Коли це вийде, потрібно потягнути вушко нитка, витягнувши вгору нижню нитку. Після цього обидва кінці нитки вкладають назад, під лапку, злегка відтягнувши їх. Опустивши лапку на тканину, можна починати працювати на машинці.

    Шиття на швейній машинці

    Ручна швейна машина має рукав, на виступі якого, ззаду, слід встановити і закріпити ручний привід. Ручний привід являє собою корпус з парою зубчастих шестерень (велика і мала), приводний важіль зі спеціальним поводком (забезпечує зчеплення з механізмом маховика) і рукоятки (має можливість відкидатися) - для обертання машинки рукою. В неробочому стані рукоятка зазвичай знаходиться в складеному вигляді, а для її роботи потрібно привести в робоче положення і закріпити стопорним гвинтом. Повідець також треба повернути так, щоб прокладка з шкіри встала між двома сірниками маховика, зафіксувавшись засувкою. Фрикційним гвинтом потрібно закріпити маховик, встановивши робочий хід і опустити лапку на тканину. Потім, правою рукою обертаючи ручку приводу машинки від себе, починати працювати.

    Швейна машинка з ножним приводом

    Для роботи на ножної швейної машинки необхідно поперемінно натискати на підніжку верстата, то підборами, то носками ніг. Ноги повинні всіма ступнями лежати на ній, при цьому права - трохи ззаду лівої. І розгойдувати підніжку треба як можна більш рівномірно. Ножна швейна машинка ПМЗ дуже чутлива до способу обертання приводу. Обертання приводного колеса повинно бути тільки в сторону, до працюючого на машинці. Рух в протилежну сторону призведе до сплутування нитки в човнику.

    Закінчення роботи на машинці

    Швейна машинка ПМЗ (Подільський механічний завод ім. Калініна): опис, інструкції по догляду
    Після роботи, швейна машинка для будинку повинна бути зупинена так, щоб важіль притягивателя нитки перебував нагорі, а голка не залишалася в матеріалі. Піднявши важіль, а потім і лапку, лівою рукою відводять тканина в бік і відрізають нитки біля кінця рядка. У ниткообрізача є спеціальна кромка, за допомогою якої це робиться дуже легко. Він розташований трохи вище притискної лапки. Кінці ниток слід залишити довжиною близько 10 сантиметрів. Старі швейні машинки дуже чутливі до стану шпульок. За роки роботи на них можуть з'явитися вибоїни, задирки, що змушує нитка чіплятися за них і створювати петлі або рватися. Незважаючи на те, що завод випускає цю продукцію вже більше 60 років, домашнім помічником залишається подільська швейна машинка, ціна на яку цілком прийнятна. Багато майстрів швейного виробництва воліють користуватися саме ними для виконання деяких робіт.
