Що таке індикатор годинникового типу? Приклади, опис

Людство навчилося створювати безліч різних закритих систем, які можуть ефективно виконувати свій функціонал. Але, незалежно від цього, необхідно забезпечити хоч якийсь контроль того, що відбувається в прихованому від людських очей режимі. І для цього підходять різні механізми, такі як індикатор годинникового типу. Що він собою являє, як працює і які його види існують?

Індикатор годинникового типу

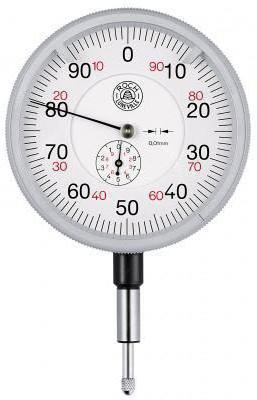

Що являє собою даний прилад? Індикатор годинникового типу (ІЧ) – це механізм, який може перетворювати переміщення вимірювального щупа в рух стрілки по накресленій шкалою. Використовується він, щоб виробляти завмер відхилень, нерівностей або обсягу всередині якогось закритого корпусу. Даний прилад дозволяє дізнаватися показання з досить великою точністю, а також відразу ж під час походження змін. Скільки коштує індикатор годинникового типу? Ціна на дані механізми коливається в межах 1-10 тисяч рублів.

Конструкція

Зазвичай в циліндричному корпусі розміщуються шестерна і рейково-зубчаста передачі. Вони перетворюють поступально-зворотні рухи вимірювального стрижня в зміну положення стрілки приладу. Індикатор годинникового типу доповнює пружина, яка виключає люфти шестереночних передач. Зачеплення коліс завжди відбувається з однієї сторони профілю зубів. Зазвичай шкала приладу повертається. Це зроблено, щоб зручно було встановити показник на нуль під час виконання відносних вимірювань. Як правило, стрілка є багатооборотною. Якщо говорити про ємності з рідиною, то зміна на один пункт говорить про переміщення щупа на міліметр. У великих приладах є ще і малий циферблат, який показує кількість повних оборотів більшого. У вимірювального стрижня на робочому кінці є твердосплавний кулька, виконаний у змінному оправі. Який нормативно-технічний документ визначає, чим повинен володіти індикатор годинникового типу? Гост 577-68 – саме в ньому прописані вимоги держави.

Порядок роботи

Щоб він був доступним для зняття показників, індикатор годинникового типу встановлюють у інструментальний штатив, схожий на лабораторні зразки. В його основі кріпиться циліндрична штанга, закріплює рухому муфту зі стрижнем, на якому знаходиться прилад. Для поліпшення кріплення використовується магнітна основа. З його допомогою можна встановити штатив на похилі або вертикальні площини деталей із заліза і сталі без застосування додаткових кріпильних елементів. Щоб здійснити застосування в різних сферах, індикатор годинникового типу може бути використаний в спеціальному пристосуванні, що вимірює великогабаритні деталі або внутрішні розміри продукції. Щоб визначити, наскільки точними є дані, виділяють 0 і 1 класи точності. Похибка залежить від вимірюваної величини і становить частки відсотка.

Приклад реалізації

А як, власне, можна зрозуміти, як працює індикатор годинникового типу? На прикладі чого можна побачити всі нюанси? На даний момент широкого поширення набуло два види, які можна спостерігати в промисловості:

Електронний. Сюди відносять важільно-зубчастий тип індикаторів годинникового типу, який має електронну цифрову шкалу.

Пружинно-оптичний. Сюди відносять спеціальні прилади, які замість звичайних і звичних стрілок мають дзеркало, за допомогою якого здійснюється формування зображення показника шкали. Такий тип ще називається оптикатором. Вони не мають паралаксом, який притаманний стрілочних приладів. Також у спеціалізованій літературі можна зустрітися з такими пристроями, як оптико-механічні вимірювальні прилади.

Зустріти даний тип можна в багатьох місцях і в самому різному контексті використання. Так, індикатор годинникового типу знайшов собі застосування в домашніх умовах, показуючи тиск в опалювальній системі житлових будівель, а також в газо - або нафтотранспортної галузі.

Висновок

Можна сказати, що незважаючи на те, що індикатор годинникового типу здається простим механізмом, який легко зрозуміти, це зовсім не так. Тому при роботі з ним слід завжди виявляти обережність для уникнення проблем відображення і виходу з ладу. Також слід подбати про те, щоб кожен конкретний механізм використовувався в діапазонах, на які він розрахований. Інакше можливі небажані наслідки, аж до заміни приладу.
