Насоси для обпресування систем опалення: види, принцип роботи. Пресувальник ручної

В експлуатації інженерно-комунальної інфраструктури велике значення мають обслуговуючі профілактичні заходи. Вони дозволяють виявити можливі неполадки на лінії, зафіксувати порушення герметичності, різкі перепади тиску і т. д. Якість і точність виявлення подібних проблем залежить від застосовуваного способу. Найбільш поширеним і відносно ефективним методом такого роду є опресовування. Спеціальні насоси для обпресування систем опалення часто використовуються в якості інструменту профілактичного і планового тестування опалювальної мережі.

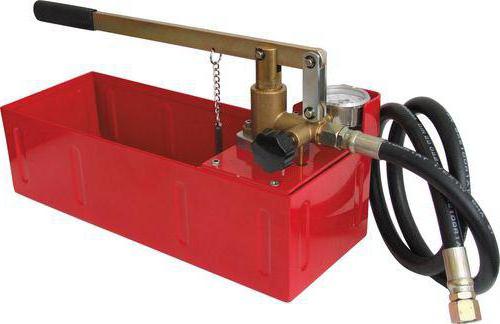

Загальне пристрій насоса обпресування

Основу будь-якого агрегату такого типу являє насосний вузол, що забезпечує робоче зусилля. В якості обов'язкових супутніх компонентів можна виділити резервуар з рідиною, шлангові комунікації, а також комплекс засобів управління. Сьогодні навіть найпростіші насоси для обпресування систем опалення доповнюються манометрами в базовій комплектації. Цей прилад, власне, і дає інформацію, за якою можна оцінити стан трубопроводу. Що стосується матеріалів виготовлення насосів, то їх в основному представляє сталь, а також високоміцні композити. Принаймні, це відноситься до моделей від великих виробників. При виборі опрессовщика важливо враховувати і масу, так як в залежності від умов застосування і транспортування можуть мати місце обмеження по цьому параметру. В середньому якісні сучасні насоси такого типу важать 5-7 кг

Які функції виконує пресувальний насос?

Безпосередньо операція обпресування розраховується на виявлення витоків і відхилень у перепадах тиску. Однак насоси для обпресування систем опалення мають більш широкий функціональний спектр. Вони також виступають засобом профілактичного обстеження конкретної ділянки лінії. Це важливо з точки зору забезпечення своєчасних ремонтних операцій. Найчастіше необхідність використання такої ревізії виникає після завершення монтажних або ремонтних дій.


Правила експлуатації систем опалення деякі пункти містять вказівки, згідно з якими, процедура обпресування є обов'язковою. Наприклад, без неї не обійтися при здачі об'єкта в експлуатацію. Також поширена практика використання опрессовщиков перед настанням опалювального сезону, коли необхідно перевірити надійність з'єднань в трубопроводі.

Принцип роботи опрессовщика

Для реалізації методу необхідно заповнити замкнутий ділянку водою. При цьому наповнюється спеціальною рідиною, в якості якої може виступати масло, і резервуар насоса. По досягненні максимально можливого наповнення контура оператор починає фіксацію параметрів тиску через реле управління. Процес обпресування триває кілька годин. В цей час повинно забезпечуватися стабільне збереження показників роботи агрегату. Далі, після закінчення технологічного проміжку, оператор також знімає показання, зіставляючи їх з первинними даними. Важливо відзначити, що різні насоси для обпресування систем опалення відрізняються не тільки по часу очікування вимірювального процесу, але і по здібностям роботи в тих чи інших умовах. Наприклад, для кожної мережі потрібно підбирати прилад з відповідним діапазоном тиску. За підсумками отриманих даних оператор робить висновок про потребу в подальших обстеженнях. Так, якщо показання, зроблені до і після обпресування, відрізняються, значить, в лінії є текти. У цій ситуації можна або провести повторне обстеження, або ж відразу приступати до ліквідації можливого пошкодження труби.

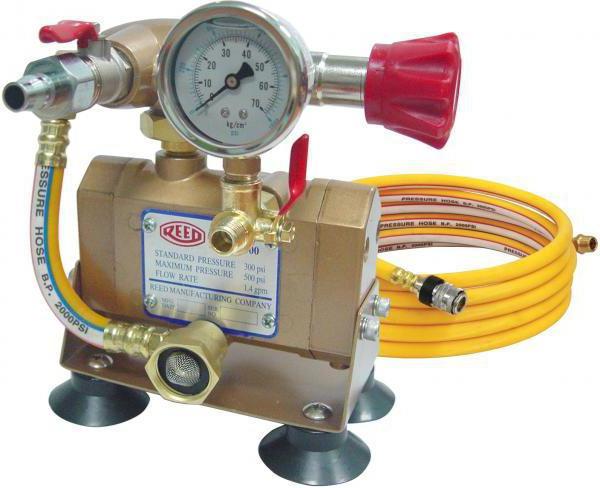

Різновиди опрессовщиков

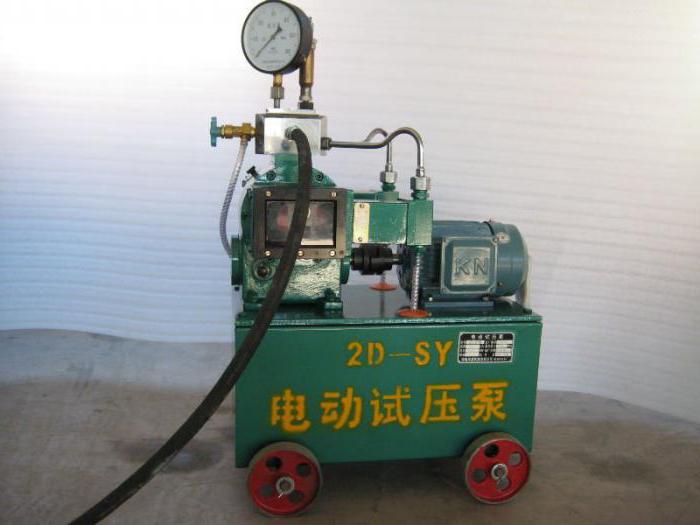

Розрізняють два різновиди опрессовщиков – ручні і електричні. Вони відрізняються і за принципом роботи, і за конструкційним пристрою. Так, пресувальник ручної зазвичай має у складі спеціальну рукоятку, за допомогою якої проводиться нагнітання тиску. Це прості за конструкційним пристрою агрегати, які можна використовувати в побутових умовах. Електричні моделі хороші тим, що позбавляють користувача від силового навантаження і автоматично реалізують нагнітання тиску в контур. Але у таких систем є свої недоліки. Справа в тому, що пресувальник електричний може працювати тільки від мережі 220 В. В інших випадках себе виправдовує застосування ручних моделей, якщо, звичайно, дозволяють характеристики.

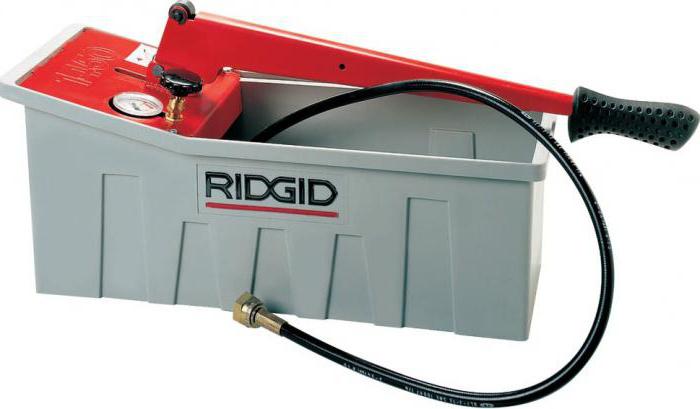

Особливості ручного опрессовщика

Моделі такого типу вигідні тим, що практично не мають обмежень у застосуванні, якщо мова йде про робочих параметрах, що відповідають технічним можливостям. Тобто компактне гідравлічний пристрій буде зручно і перевірки домашньої системи, і дозволить оцінити якість роботи мереж у комунальній інфраструктурі багатоквартирного будинку. Важливою особливістю, якою володіє пресувальник ручний, є і низький рівень похибки. Оскільки нагнітання проводиться вручну, оператор може варіювати застосовується зусилля без шкоди для контуру. До речі, про зниження небажаних ризиків для мережі і шлангів опікуються і самі виробники. Вони покривають шланг спеціальної опліткою, що запобігає випадкові розширення.
Електричні апарати також мають захисні оболонки на шлангах, але в окремих випадках пікових навантажень автоматичне нагнітання не зупиниться, на відміну від ручної обпресування.

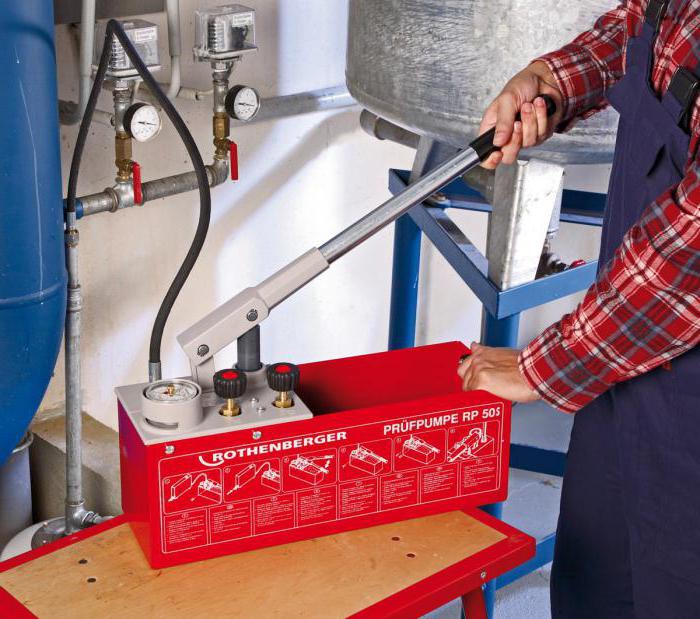

Рекомендації по використанню агрегату

В першу чергу перевіряються робочі компоненти насоса. Особлива увага приділяється герметичності резервуара, шлангів та системі управління. Також буде не зайвим зробити калібрування вимірювальних приладів для отримання максимальної точності. Далі оцінюються робочі параметри опрессовщика з точки зору можливості застосування на конкретному ділянці трубопроводу. Треба зазначити, що пресувальник електричний в плані сумісності з різними трубопроводами має перевагу, оскільки володіє великим запасом потужності. Але це той випадок, коли електричні агрегати можуть програвати ручним аналогам в точності. Так чи інакше, обидва види опрессовщиков повинні бути ретельно підготовлені до випробувань. Для деяких моделей важливо враховувати і температуру середовища, в якому планується експлуатація. Загальний рекомендований діапазон варіюється від 5 до 40 °C.

Виробники

На ринку представлені різні моделі опрессовщиков, які відрізняються і за принципом дії, і за технічними характеристиками. Наприклад, в лінійці підприємства «Сатурн» можна знайти непогані ручні моделі. Зокрема модифікація НДР-25 працює з тиском 25 Бар в умовах з масляними та антифризними середовищами. Якщо все-таки вибір припав на електричний насос, то можна звернутися до фірми REKON. У колекції цього виробника представлений насос для заповнення системи опалення та обпресування модифікації RTP-6. Даний агрегат відрізняється ергономічні рукоятки і міцним корпусом. Також якісні моделі можна знайти в асортименті компаній «Калібр», Voll, «Мегеон» і т. д.

Скільки стоїть насос?

Діапазон цін досить широкий і варіюється в середньому від 4 до 20 тис. руб. найдешевші варіанти представлені ручними агрегатами, що володіють мінімальним набором функцій і низькими робочими характеристиками. Далі, в сегменті 5-10 тис., можна знайти вже електричний насос для опресування системи опалення. Ціна преміальних версій, здатних працювати з високими показниками тиску близько 60 Бар, становить вже 15-20 тис. Причому такі насоси можуть припускати і електричний, і ручний принцип управління.

Як зробити пресувальник своїми руками?

Для реалізації даного методу тестування труб на герметичність не обов'язково купувати спеціальне обладнання. Наприклад, саморобний насос для обпресування систем опалення цілком можна створити своїми руками. Для цього потрібні запчастини для формування агрегату, який виконає принцип роботи гідравлічного механізму. Це можна зробити за допомогою старого домкрата і циліндричної ємності. Стандартні агрегати такого типу мають середньої ємністю 50 л і працюють з тиском 10 Бар. Компонування елементів здійснюється за допомогою різьбових з'єднань. У самому циліндрі слід виконати кілька отворів, серед яких обов'язковим буде вихід для рідини і ніша для манометра, який доведеться купувати окремо. Очевидно, що таким чином виходить ручний насос для опресування системи опалення. Своїми руками можна виконати і електричний аналог, але в цьому немає сенсу, оскільки точність такого агрегату буде вкрай низька.

Висновок

Технологія обпресування зовсім не дає гарантії 100-відсоткового виявлення витоку або нещільності в з'єднаннях. Навіть при фіксації втрати тиску в контурі не завжди це означає, що спад у свідченнях вплинув саме дефект труби. Найчастіше на подібні коливання впливає зміна температурних режимів в обслуговуваній середовищі. І навпаки, якщо ручний насос для обпресування не виявив перепадів тиску, то це не говорить про те, що система обов'язково позбавлена проблемних ділянок. В обох ситуаціях переконатися у достовірності наведених даних можна двома шляхами. По-перше, за рахунок виконання декількох сеансів обпресування, причому в різних температурних умовах. По-друге, отримати найбільш об'єктивні відомості про стан конкретного відрізка труби опалення можна з допомогою застосування різних опрессовщиков. Краще всього використовувати не просто різні моделі, а відмінні за принципом роботи агрегати.
