Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання

Додано: 26.09.18
Автор: admin
Рубрика: Дім
В приватному будинку система опалення відрізняється від тієї, яка монтується в багатоквартирних. Це може звучати смішно, але системи в приватних будинках значно складніше по конструкції. Адже в них може входити і тепла підлога, радіатори з великим числом з'єднань. Виконується опресовування системи опалення повітрям тільки після остаточного монтажу. Для того щоб виконати цю роботу, потрібно скористатися спеціальним обладнанням – автоматичним або ручним. Якщо таке є в наявності, то труднощів не з'явиться. Але необхідно при накачуванні повітря або рідини в систему враховувати той факт, що інтервали часу обумовлені в нормативах.

Опресовування – що це таке?

Опресовування системи опалення повітрям в приватному будинку потрібна для того, щоб перевірити герметичність всіх з'єднань. Як тільки ви зробите всі монтажні роботи, потрібно провести випробування і введення в експлуатацію. Але якщо виявляться течі, використовувати систему забороняється. Опресовування – це випробування опалювальної системи шляхом нагнітання в неї повітря або рідини під тиском, який буде перевершувати робоче приблизно в два рази.


Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання

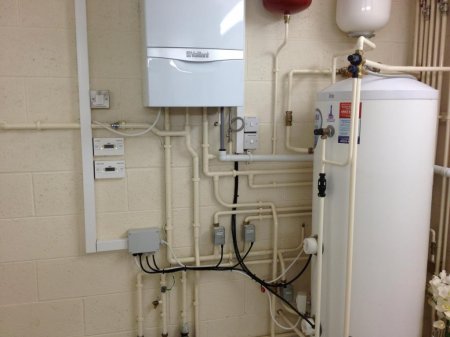

У приватних домоволодіннях слід ретельно перевірити всі контури радіаторів, теплої підлоги, а також з'єднання. Обов'язково потрібно приділити належну увагу бойлерам, електричних насосів, водонагрівальним котлам, якщо такі є в конструкції системи. Вимоги до проведення обпресування будуть розглянуті далі в нашій статті. З допомогою опресовування ви зможете визначити здатність всіх елементів і матеріалів витримувати тривалий час високий тиск. У тому випадку, якщо випробування закінчилися вдало, можна приступати до експлуатації обладнання. Якщо ні, то проводиться усунення дефектів і повторна діагностика.

Коли робиться опресовування?

Всі роботи виконуються згідно СНИП-41-01-2003 в якому чітко вказується на те, коли, якими способами, здійснюється опресовування системи опалення. У цьому ж документі ви знайдете все про вимоги до вентиляції та кондиціюванню. Існує три випадки, коли потрібно проводити випробування:


  • Первинна опресовування – виконується відразу ж після закінчення монтажних робіт. Діагностика проводиться до того, як будуть закладені труби в штроби. Система теплої підлоги також повинна бути доступна – не можна заливати її перед обпресуванням. Потрібно зазначити, що допускається проводити повторну діагностику всіх контурів після виготовлення стяжки і закладення. В цьому випадку ви зможете позбутися від неприємностей.
  • Періодичні гідровипробування потрібно здійснювати кожен рік перед початком опалювального сезону і відразу після нього. Мета випробування полягає в тому, щоб заздалегідь підготувати тепломережа до експлуатації.
  • Позачергові випробування потрібно проводити після кожного ремонту або тривалого простою обладнання. Особливо важлива діагностика в тих випадках, коли з системи зливається вода.
  • У всіх перерахованих випадках опресовування буде бути засобом, який дозволить діагностувати систему і заздалегідь виявити всі проблемні місця в устаткуванні. Адже в тому випадку, якщо з'явиться витік, в холодну пору року обігрів виявиться не дуже ефективним.

    Правила проведення робіт

    А тепер давайте поговоримо про те, які вимоги існують до процедури опресування системи опалення повітрям. Обов'язково всі діагностичні роботи потрібно проводити в теплу пору року. Відчувати опалення при мінусовій температурі можна, але тільки в екстрених випадках. При цьому всередині приміщення необхідно підтримувати температуру понад +5 градусів.
    Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання

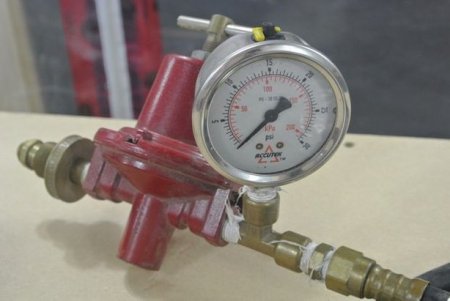

    Випробування можна вважати успішними, якщо:
  • В ході проведення діагностики ви не виявили запотівання швів, протікання в радіаторах, трубах, котлах, арматурі, і інших приладах.
  • Зниження тиску за 5 хвилин діагностики не більше 02 бару.
  • У разі панельного опалення тиск по манометру за 15 хвилин не впав більш ніж на 01 бару.
  • Допускається падіння не більше 05 бара за 10 хвилин у системах забезпечення гарячою водою з використанням металевих труб.
  • Що стосується труб з пластику, то протягом півгодини допускається падіння, але не більше ніж на 06 бару. Протягом наступних двох годин падіння не повинно бути більше 02 бару.
  • Якщо проводяться випробування стисненим повітрям панельного та парового опалення, не допускається зниження тиску за перші 5 хвилин більше ніж на 01 бару.
  • Способи проведення діагностики

    Всього можна виділити по СНИП-41-01-2003 два способи, за допомогою яких допускається виконувати випробування опалювальної системи:
  • Випробування водою – це основний метод, з допомогою якого проводиться випробування всіх контурів. При цьому вода повинна закачуватися в нижню частину труб через кран. Допускається закачування рідини як автоматичним, так і ручним насосом-опрессовщиком. Перевага такого способу полягає в тому, що виконати всі роботи дуже просто, та й ефективність виявлення протікань на висоті. Справа в тому, що на трубах відразу з'являться сліди рідини.
  • Випробування з допомогою повітря – метод не дуже ефективний, так як досить складно виявити протікання. Зате допускається використовувати таку методику при негативних температурах повітря адже не замерзне. Щоб нагнітати повітря в систему, застосовується компресор. Він з'єднується за допомогою перехідника до трубопроводу. Для того, щоб знайти місце витоку, треба прислухатися. Як тільки знайдете зразкове знаходження витоку, використовуєте розчин мила.
  • Тиск при випробуваннях

    Згідно СНИП 3-05-01-85 який був замінений у 2003 році, опресовування повинна бути проведено згідно з правилами. При проведенні робіт у багатоквартирних будинках необхідно, щоб:
  • Тиск було понад 1 мПа (10 бар) – для систем гарячого водопостачання та опалювальних контурів з нагрівачами.
  • Не менше 10 бар для панельних і конвекторних систем опалення.
  • Не менше 6 бар для контурів, в яких встановлені радіатори з штампованої сталі або чавуну.
  • Напір для гарячого водопостачання повинен бути більше робочого і зверху ще 5 бар (але не можна перевищувати 10 бар).
  • У разі якщо використовується панельне опалення та теплообмінники, напір не повинен мати тиск більше, ніж гранично допустимий для пристроїв. У тому випадку, якщо ви проводите випробування повітрям в паровому або панельному опалення, потрібно перевірити труби, які підходять до обладнання вентиляції. Повітря повинен мати напір 1 бар.

    Порядок виконання випробувань

    Згідно з правилами технічної експлуатації теплових приладів, випробування повинна проводитися в такій послідовності:
  • Контур наповняється водою за допомогою опрессовщика. Температура рідини повинна бути близько 45 градусів. Повітря потрібно стравлювати через спеціальні отводчики.
  • Далі відбувається нагнітання води з напором протягом щонайменше 10 хвилин. За цей час потрібно візуально оглянути всі шви, стики труб, підключення всього обладнання, арматуру.
  • Після напір можна вивести на максимальний тиск і утримувати його протягом 10 хвилин. Якщо труби з полімерних матеріалів, то випробування повинні проводитися як мінімум півгодини.
  • У тому випадку, якщо напір за час проведення випробувань не зміниться, то можна судити про те, що дефекти повністю відсутні.
  • Можна завершити випробування і приступати безпосередньо до експлуатації обладнання.

    Який потрібен інструмент для випробувань?

    А тепер давайте поговоримо про те, яке обладнання для обпресування використовується при проведенні робіт. Щоб виконати гідравлічні випробування, потрібно використовувати спеціальної конструкції насоси (вони називаються опрессовщиками). Можна зустріти дві модифікації – електричні і ручні.
    Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання
    Ручні насоси – це кювету у вигляді прямокутника, в неї заливається вода, яка нагнітається в систему опалення. На боці ставиться насос плунжерного типу, на ньому зверху знаходиться рукоять. Саме з її допомогою і приводиться в рух плунжер насоса. На корпусі є манометри, з їх допомогою контролюється тиск рідини, що нагнітається в систему. Один запірний вентиль дозволяє відсікати воду після того, як буде завершена закачування в труби. Другий вентиль дозволяє зливати з бака рідина.
    У плунжерних насосів принцип дії такий самий, як у простих поршневих, які використовуються для накачування велосипедних або автомобільних камер. Але є й відмінність – в конструкції плунжерного насоса є циліндричний сталевий поршень, який переміщається в корпусі з мінімальним зазором. Саме з допомогою цього виходить накачувати в систему опалення рідина тиском до 60 бар. Самий головний недолік у ручних механізмів – це те, що потрібно більше часу для проведення робіт по опрессовке. Причому час проведення випробування залежить від того, яка довжина в опалювальних контурів. Іноді для повного наповнення потрібно витратити кілька годин. Уявіть, скільки сил ви витратите, щоб смикати ручку. Саме з метою зменшення витрат і автоматизації процесу використовуються фахівцями електричні насоси. Вони працюють за таким же принципом, як і ручні, тільки м'язова сила замінюється електроприводом. Автоматичні системи хороші тим, що ви можете задати необхідний рівень нагнітається тиску. Як тільки він буде досягнутий, відбувається відключення обладнання. Автоматичні пристрої можуть закачувати рідина під тиском 40-100 бар. Але є і промислові зразки, які здатні створювати тиск аж до 1000 бар. Зверніть увагу на те, що Міненерго встановлює вимоги, згідно з якими необхідно використовувати манометри для контролю тільки пружинного типу, клас точності у них повинен бути 15. Довжина кола корпусу повинна бути більше 160 мм. Шкала повинна бути розрахована на вимір напору, величина якого не менше 4/3 від мінімального, ціна ділення менше 01 бару.

    Різновиди випробувань і опресовування системи

    Як ми змогли з'ясувати, при порушенні герметичності системи опалення істотно знижується тепловіддача. А найголовніше – це те, що втрачається робоча рідина і її доводиться постійно підливати. Норми, про які ми говорили вище, повинні бути враховані при обслуговуванні систем опалення комунальними службами і державними організаціями. Що стосується приватних будинків, то дотримуватися, наприклад, СНИП 3-05-01-85 зовсім не обов'язково.
    Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання
    Опресовування повинна проводитися після того, як буде здана робота замовнику. Випробування повинні проводитися перед введенням в експлуатацію. Надалі випробування рекомендується повторювати кожні 5 років. При опрессовке системи опалення повітрям який тиск слід підтримувати? Як і у випадку з рідинним способом, потрібно збільшувати в два рази значення робочого тиску. Щоб провести діагностику, не потрібно володіти спеціальними знаннями і навичками, тому виконати її зможе будь-хто. Купувати електричний або ручний агрегат немає сенсу, так як найпримітивніший обійдеться вам мінімум в 100 доларів. При бажанні ви можете взяти пристрій напрокат, у великих містах така можливість часто надається приватними особами чи фірмами. У тому випадку, якщо не хочете ризикувати, самостійно проводити випробування, можна найняти фахівців. За завершення процедури вони видадуть акт обпресування опалювальної системи, в якому буде зазначено, як і при яких умовах проводилися роботи. Але вартість послуги таких фахівців досить висока – доведеться віддати за кожну годину близько 2000 рублів.

    Випробування в багатоквартирних будинках

    У багатоквартирних будинках теж може здійснюватися опресовування системи опалення повітрям. Необхідні умови для проведення робіт ми зараз і розглянемо. У тому разі, якщо ви знайдете витоку води, їх потрібно усунути. Але найчастіше без високого тиску в системі знайти тонкі щілини у швах досить складно. У багатоквартирних будинках потрібно проводити опресовування як окремих квартир, так і всіх магістралей.
    Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання
    Потрібно виконати підготовку:
  • Огляньте всю замикаючу арматуру. Якщо засувки виготовлені з чавуну, то на них обов'язково замініть сальники. На фланцевих з'єднаннях змініть прокладки. Всі болти, які втратили свій первозданний вигляд, також необхідно замінити. Обов'язково встановлюєте нові манометри, старі рекомендується відправити на перевірку, щоб вирішити, чи можна далі використовувати для вимірювань.
  • Обстежте візуально всі труби, арматуру, щоб виявити навіть дрібні дефекти, пошкодження. Якщо знайдете проблемні місця, потрібно їх швидко відремонтувати.
  • Перевірте стан термоізоляційного матеріалу на магістралях, прокладених у підвалі і між поверхами.
  • Після підготовки можна приступати до проведення безпосередньо опрессовочных робіт:
  • Заповнюєте весь контур водою з низькою жорсткістю (щоб не з'явилася накип). Нагнітати в систему її краще, звичайно, електричним насосом. Тиск - 6-10 бар. У ємність з рідиною потрібно опустити шланги – зливний і подає. Далі насос під'єднуєте до опалювальної мережі і включаєте пресувальник. Необхідно заздалегідь виставити тиск.
  • Засікати півгодини – у цей період тиск повинен залишатися практично на одному рівні. У тому випадку, якщо не падає тиск, можна вважати проведення випробувань закінченим. Можна заливати в систему робочу рідину і починати активну експлуатацію.
  • Якщо тиск падає, то в системі опалення є дефекти. Порядок робіт при опрессовке системи опалення повітрям приблизно такий же, але доведеться використовувати мильний розчин – без нього складно знайти витік. Як тільки знайдете дефекти, можна приступити до спорожнення системи і ремонту. Після здійснюєте повторну діагностику всього опалення.
  • Аналогічно проводиться і вузол вводу – тиск при цьому повинно бути близько 10 бар.

    Проведення випробувань в приватних будинках

    Варто відзначити, що в тепломережах автономного типу, які використовуються в приватних будинках, тиск зазвичай не більше 2 бар. Тому, щоб провести випробування, необхідно закачати в систему рідина під тиском 35-4 бар. Допускається використовувати як повітряний спосіб опресування, так і гідравлічний.
    Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання
    Послідовність проведення випробувальних робіт:
  • Спочатку зливаєте теплоносій і закачуєте в контур системи опалення воду під тиском. Обов'язково потрібно додавати присадки, які використовуються при промиванні системи. Водою заповнюється контур через патрубок, розташований в нижній частині.
  • До початку промивання потрібно ретельно очистити фільтри. Рекомендується промивання проводити як мінімум раз за рік.
  • Далі зливаєте промивальну рідину і наповнюєте систему чистою рідиною. Можна пропустити цей крок, якщо дасте охолонути промивної рідини до 45 градусів. Після цього потрібно за допомогою обпресувального пристрою закачати ще воду, щоб довести її тиск до 4 бар.
  • Якщо ви використовуєте ручної пресувальник, то наповнюєте його бак рідиною, потім з'єднують його із зливним патрубком контуру системи опалення. Далі потрібно відкрити крани і закачати воду. Робиться це просто – потрібно піднімати і опускати рукоятку пристрою. Як тільки буде досягнуто необхідний тиск, закриваєте всі вентилі.
  • Залиште в заповненому стані всю систему приблизно на півгодини і слідкуйте уважно за тиском. У тому випадку, якщо за період в 30 хвилин відбудеться падіння менше ніж на 02 бару, можна говорити про відсутність витоків. Якщо ж падіння тиск занадто велика, то потрібно знайти і усунути дефекти.
  • Пам'ятайте, що обов'язково потрібно дотримуватися допустимі норми тиску при виконанні опрессовочных робіт. Також потрібно відзначити, що велика ймовірність появи протікання всередині стін. У цьому випадку знадобиться вимірювач теплового випромінювання. Тільки він здатний визначити наявність витоків гарячої рідини в стінах або під підлогою.
    Опресовування системи опалення повітрям: СНиП, вимоги, порядок дій, обладнання
    Деякі можуть задатися питанням: "Який тиск при опрессовке системи опалення повітрям потрібно підтримувати?". Повітря – це не рідина, тому допускається нагнітати близько 2 бар у систему, протяжність якої не більше 10 метрів. Але все залежить від конкретної системи опалення, її протяжності та обсягу. Якщо вона відносно невелика, то можна зменшити тиск при випробуваннях.
