Настільний фрезерний верстат з ЧПУ: види, BF20 CNC

Додано: 27.10.16
Автор: admin
Рубрика: Дім
Настільний фрезерний верстат з ЧПУ часто застосовується при виготовленні дрібних партій або одиничних деталей. Так, установки знайшли застосування у виробництві друкованих плат або при нанесенні об'ємних малюнків на довгих листових заготовках. В області обробки металів осьова система створює в автоматичному режимі деталі механізмів, що дозволяє економити на закупівлю запчастин.

Важливі моменти

Настільний фрезерний верстат з ЧПУ може управлятися від звичайного ПК або ноутбука при наявності плати розширення. Комп'ютеризація процесу дозволила швидко створювати програму різання. Завантажувана об'ємна модель моментально перетворюється у набір G-кодів, що розуміються контролером.

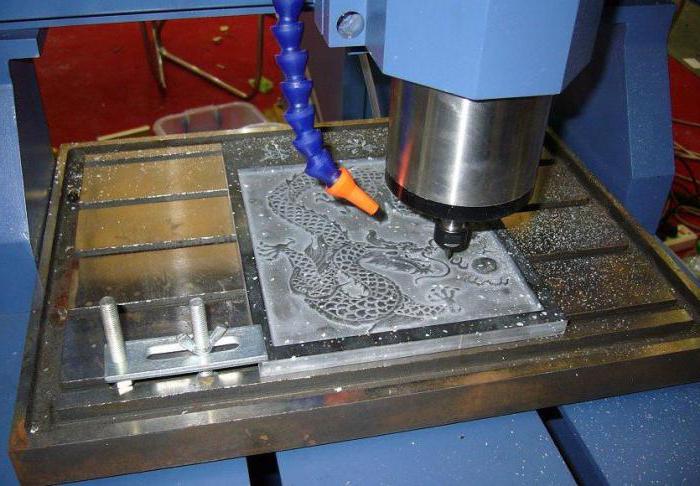

Настільний фрезерний верстат з ЧПУ: види, BF20 CNC



Обробці піддаються такі види матеріалів: камінь, пластик, метал, дерево. Серійні багатоосьові системи володіють наступними перевагами:
  • підвищена жорсткість конструкції;
  • точність переміщень різця;
  • висока продуктивність;
  • сумісність з широким переліком електронного обладнання;
  • зберігання всієї інформації на жорсткому диску у вигляді архівів;
  • взаємозамінність вузлів, наявність запчастин в інтернет-магазинах;
  • можливість відображення процесу в графічному вигляді за допомогою програм, що знаходяться у вільному доступі на просторах інтернету.
  • Раніше умільці придумували з підручних матеріалів настільний фрезерний верстат з ЧПУ по металу. Своїми руками виходило зробити досить спритні установки, здатні працювати з високою точністю. Виробники машин врахували потреби дрібносерійної промисловості і випустили мініатюрні моделі.

    Можливості установок

    Середній настільний фрезерний верстат з ЧПУ працює з точністю до 002-005 мм. Це дозволяє випускати вироби, які не поступаються за якістю заводських деталей, виготовлених на промислових дорогих машинах. Додаткові осі на поворот столу позбавляють від необхідності додаткових технологічних операцій. Різець здатний вибирати пази у важкодоступних місцях вироби.
    Настільний фрезерний верстат з ЧПУ: види, BF20 CNC



    Керуюча програма будується за принципом комбінованого методу, що включає позиційне і контурне програмування. В результаті такого підходу виходять неповторні по красі фігури, які не потребують додаткового шліфування і доопрацювання. Так, виробники використовують машини фасонної обробки кінцевих заготовок.

    Варіанти виконання

    Настільний фрезерний верстат з ЧПУ виконується з горизонтальним розташуванням шпинделя або з його вертикальною орієнтацією. У першому випадку різець проходить тільки поступальний рух, а заготовка обертальний і затискається в спеціальних кулачках. В результаті обробки виходять циліндричні деталі.
    Настільний фрезерний верстат з ЧПУ: види, BF20 CNC
    У другому випадку обертовий інструмент протачивает задані пази і отвори. За додаткову плату на шпиндель встановлюються ще 2 осі, що дозволяють працювати в 5D режимі. Такий настільний фрезерний верстат з ЧПУ по металу здатний підводити різець по горизонталі, змінюючи його просторове положення. Однак ускладнення конструкції призводить до подорожчання установки.

    Одна з різновидів конструкції

    Представником установки для дрібносерійних виробництв є настільний фрезерний верстат з ЧПУ BF20 CNC. Компактні розміри дозволяють розташувати його в невеликих майстернях по ремонту автомобілів чи іншої техніки. Обробку заготовок проводять з наступних матеріалів: кольорових і звичайних металів або чавуну.
    У продажу доступні моделі:
  • трехосевие;
  • четирехосевие.
  • Настільний фрезерний верстат з ЧПУ: види, BF20 CNC
    У конструкції використовуються крокові двигуни точного переміщення. Для визначення опорних точок вбудовані індуктивні датчики, вони ж працюють як кінцеві вимикачі. Точність позиціонування різця складає не більше 005 мм До власного ПК керуюча система підключається через інтерфейс USB. Керуючий контролер ЧПУ NCdrive eco був створений в Німеччині. Він здійснює обробку методом зчитування G-кодів. Координатний стіл з жорсткою поверхнею має захвати ручного принципу кріплення. Механіка забезпечує задані параметри жорсткості, винтопари закріплені на шарикопідшипниках. Станина верстата виготовлена з металевого листа 6 мм, живлення здійснюється від мережі 220 В.
