Насос для теплої підлоги: опис і особливості підключення

Водяні теплі підлоги популярні за рахунок низької вартості в момент експлуатації. Це особливо важливо для великих площ. Сам процес монтажу коштує недешево. При цьому важливо дотримуватися деякі технічні особливості. В тому числі має бути передбачений насос для теплої підлоги. Які їх види існують, а також особливості підключення розглянемо детальніше.

Конструкція пристрою

Будь насос для теплої підлоги продається з наступним набором частин:

Корпус. Матеріал метал особливої міцності. На корпусі мають патрубки для входу і виходу теплоносія.

Ротор або мотор. Його фіксують до корпусу. Здійснює забір та викид рідини під тиском.

Крильчатка. Задає напрямок руху теплоносія в системі.

Повітровідвідник або гайка. Служить для відводу повітряної пробки.

Конструкція, якою володіє насос для теплої підлоги, не відрізняється особливою складністю. В залежності від виду може дещо відрізнятися принцип роботи.

Види обладнання по пристрою ротора

Виділяють два варіанти такого пристрою. Розглянемо кожний вид окремо:

Обладнання з сухим ротором. Мотор і ротор не контактують з водою, що знаходяться в окремій камері. Періодично буде вимагатися технічне обслуговування такого двигуна. З'єднання крильчатки з ротором йде через гумові прокладки або манжети. Потужність обладнання дозволяє обслуговувати великі площі з гарним напором. У результаті високий ККД до 80%, байдужий до якості води. Недоліком є підвищена електроспоживання, шум при роботі, знос ущільнювачів. Випускається три види конструкцій: блокові, вертикальні, горизонтальні (консольні).

Пристрої з мокрим ротором. У такому обладнанні крильчатка і ротор знаходяться в робочому середовищі, яка одночасно є засобом охолодження і мастильних матеріалом. Насос для теплої підлоги такого плану працює безшумно, не вимагає технічного обслуговування, є можливість регулювати швидкість подачі теплоносія, невисока ціна, низьке енергоспоживання. Але і недоліки є: потрібно відстежувати якість теплоносія (чутливий до жорсткої воді), низький ККД від 30 до 50%. Тому використовується на обслуговуванні площ не більше 400 кв. м.

Як видно, застосування залежить від обраного агрегату.

Класифікація за кількістю швидкостей

Існує два типи агрегату:

Одношвидкісні. Простий вид обладнання, що працює в одному режимі з певним видом температури.

Регульовані. Можуть бути двошвидкісні або більше. Регулювання продуктивності дає можливість працювати в різних режимах і в більш широкому діапазоні температур, що дозволяє істотно економити на енерговитратах.

Це ще одна характеристика, яка впливає на вибір пристрою.

Колекторні пристрою

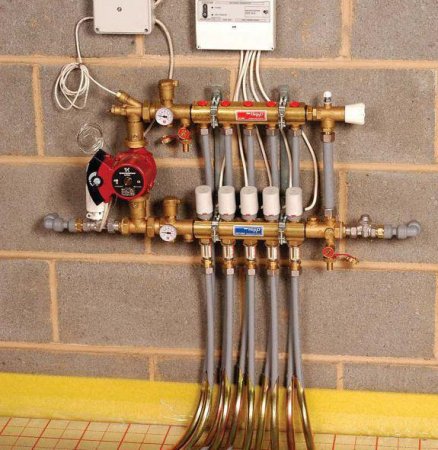

Ці системи можна виділити в окрему категорію. Для чого призначений колектор з насосом? Тепла підлога може бути змонтований в одному приміщенні або в декількох. При послідовному підключенні в момент експлуатації буде суттєва різниця температурного режиму. Це засновано на законах фізики. Теплоносій при русі по трубах буде віддавати температуру і остигати. Щоб максимально знизити такі втрати і домогтися схожого мікроклімату у всіх приміщеннях, передбачений насос з колектором. Він дає можливість паралельного підключення декількох контурів.

Маркування

Вибираючи циркуляційний насос для теплої підлоги, слід приділити увагу характеристикам, відображеним на його корпусі. У рядку «Тип» можна побачити і букви, і цифри:

UPS – визначає управління або кількість швидкостей (UP – одношвидкісні, UPS – тришвидкісні, UPE – електронне управління).

Перша цифра позначає діаметр патрубків входу/виходу в мм.

Друге число вказує на висоту підйому теплоносія. Це може бути 406080 т. тобто на 468 м або 04; 06; 08 атмосфер.

А – наявність воздухоотвода або матеріал корпусу. А – воздухоотвод є, – корпус виконаний з бронзи, N – матеріал корпусу – нержавіюча сталь.

Третя цифра позначає монтажну довжину.

У маркування додатково вносяться дані про електроспоживанні та інші. Все залежить від виробника. Для вибору обладнання є головною рядок "Тип" з умовними позначеннями.

Перевага використання

Монтувати можна тепла підлога без насоса. Але в цьому випадку слід розуміти, що віддача від такого пристрою буде значно нижче. Особливо помітно це на великих площах. Природна циркуляція теплоносія по системі не дає можливості рівномірного розподілу температурного режиму. І чим більшої довжини буде трубопровід, тим нижче температура буде діставатися віддалених ділянках. Щоб її підвищити у віддаленій кімнаті при послідовному підключенні, доведеться збільшувати потужність всієї системи опалення. А це буде створювати некомфортний клімат в ближніх кімнатах і суттєво підвищить витрати на енергоносії. Циркуляційний насос для теплої підлоги в значній мірі вирішує цю проблему.

Основи підбору обладнання

Щоб грамотно підібрати підходяще пристрій, треба дотримуватися одне правило – технічні характеристики системи повинні збігатися з технічними властивостями насоса. Тобто на вибір впливають наступні фактори:

Продуктивність. Позначається через кубометри/год. Цей показник дає розуміння того, скільки теплоносій прокачується за годину роботи. Для нормального функціонування весь обсяг повинен тричі прокачуватися за цей період часу. Щоб виконати якісний розрахунок, потрібно врахувати ряд факторів: довжину і складність магістралі; матеріал, з якого виконаний трубопровід; діаметр труб; об'єм рідини в системі.

Тиск. Для невеликих контурів це значення не так важливо, як для трубопроводів великої довжини зі значною кількістю вигинів. Визначившись з продуктивністю приладу, слід уточнити і робочий тиск - чи буде вона відповідати технічному завданню.

Енергоспоживання. Краще підібрати модель з модулем відключення і регулювання потужності. Це дозволить значно знизити витрати на цю статтю при експлуатації.

Додаткові характеристики. Важливо приділити увагу експлуатаційним особливостям приладу. Завдяки цьому можна уникнути непотрібних витрат на ремонт.

У підсумку можна зробити якісне і недороге в експлуатації опалення "тепла підлога". Насосом можна істотно підвищити ефективність такого пристрою. Але для цього важливо розрахувати і правильно підібрати обладнання. Краще довіритися професіоналам. Або скористатися калькулятором в інтернеті.

Насосна група

Комплектується вузол теплої підлоги:

Насосом. Відповідає за циркуляцію рідини в системі.

Запірними клапанами. При наборі встановленої температури перекривають подачу теплоносія в систему.

Перепускним клапаном. Призначений для вирівнювання тиску між подачею і поверненням.

Термостатичним і зворотним клапанами. Забезпечують підтримку сталості температурного режиму роботи системи.

Колектором. Може бути присутнім або ні в залежності від схеми підключення (паралельна або послідовна).

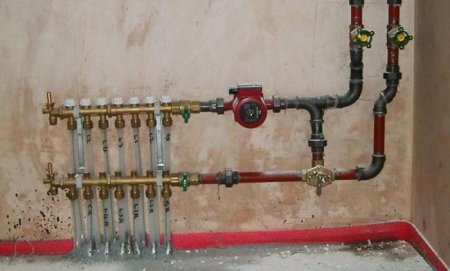

Якщо правильно підключити водяна підлога з тепловим насосом, то можна отримати окремий якісний джерело опалення.

Особливості монтажу

Насос для теплої водяної підлоги може підключатися двома способами:

На подачу теплоносія. В цьому варіанті є великий недолік, особливо характерний для підлогових котлів. Вгорі обігрівальної системи може накопичуватися повітря, який буде висмоктувати насос. В результаті з'являється вакуум і в цій частині котел може закипіти. Це найбільший мінус такого підключення. Деякі професіонали пропонують такий спосіб підключення, але при цьому рекомендують періодично випускати повітряну пробку.

На обратку. В таких схемах підключення теплоносій буде з меншою температурою. Це буде сприяти більш тривалого терміну використання насоса. А під час вштовхування води насосом котел повітряна пробка утворюватися не буде.

Є ще ряд важливих моментів, які слід дотриматися:

Вал насоса слід встановлювати горизонтально. Якщо змонтувати в іншому положенні, то втрата продуктивності складе близько 30%.

Краще встановити насос на обвідній лінії системи. Це допоможе з мінімальними втратами вирішити проблему з опаленням, якщо зламався насос або припинилася подача електроенергії.

У момент першого запуску повітряних пробок не уникнути при заповненні системи рідиною. Не слід лякатися. Через клапан або воздухоотвод треба випустити пробку.

При підключенні особливих труднощів не виникне, головне, правильно зібрати комплект насосного обладнання.

Несправності і ремонт

В тепловій системі, особливо в районах з жорсткою водою, накопичуються солі, які можуть осідати на деталі насоса. Ротор може заклинити. І якщо після літнього відпочинку помпа перестає працювати, то слід акуратно розібрати прилад, і проштовхнути викруткою крильчатку. Піддалася і прокрутилась кілька разів можна встановлювати систему назад. Ця поломка характерна для систем з мокрим ротором. Особливо обережно слід здійснювати це з насосами, які мають керамічні підшипники. Матеріал крихкий, і в разі поломки доведеться шукати потрібну запчастину, здійснювати капітальний ремонт. Насос для системи "тепла підлога з сухим ротором" повинен проходить технічне обслуговування, змазування деталей, заміну прокладок. Термін служби таких пристроїв при правильному догляді тривалий.

Профілактика несправностей

Кращий ремонт – не допустити поломку. Для цього треба виконати ряд дій:

Перед запуском системи промити її. Це зменшить кількість сміття і накипу, який може осісти на деталі насоса.

Заправити магістраль зм'якшеною водою. Або при монтажі передбачити в схемі опалення водоумягчители або фільтри.

На літній період воду не зливати з системи.

За неробочий сезон 3-4 рази запустити насос на деякий час.

Всі ці заходи значно знизять ризик появи несправності насоса. Підключення насоса до теплого підлоги можна здійснити своїми руками. Складність становить грамотний розрахунок і підбір обладнання. Краще передбачити паралельну схему підключення з пристроєм колектора. Це дозволить найбільш рівномірно прогрівати всі кімнати. Монтаж слід здійснювати відповідно до інструкції. Від цього етапу залежить якість роботи теплої підлоги. Ще одним важливим моментом є профілактика несправностей і правильна експлуатація. Якщо врахувати всі ці нюанси, то якість додаткового опалення дозволить забезпечити максимально комфортний мікроклімат у житло з мінімальними витратами на енергоспоживання. Отже, ми з'ясували, що собою являє насос циркуляційний для підлоги.
