Вузли проходу вентиляції через покрівлю: різновиди та монтаж

0 110

Для правильного функціонування покрівлі велике значення має якість виконання всіх вузлів. Деякі з них домашньому майстрові можуть здатися не настільки значимими. У покрівлі можуть бути проміжні конструкції, але якщо вузол відноситься до стін або примиканню або виходить на поверхню, то він грає дуже важливу роль. Багато будівель промислового і побутового призначення сьогодні мають системи вентиляції. При їх установці потрібно облаштувати вузол проходу через покрівлю. Ці елементи мають вигляд металевих конструкцій, які представлені отворами в перекритті. Основне призначення таких вузлів полягає в транспортуванні і неактивність хімічного повітря при температурі, яка не перевищує 80 °С.


Різновиди вузлів проходу вентиляції

Вузли проходу вентиляції через покрівлю: різновиди та монтаж
Вузли проходу вентиляції через покрівлю поділяються на кілька різновидів. Ці конструкції можуть мати кілька варіантів виконання, а саме:
  • конструкція без кільця для конденсату і клапана;
  • система з виконавчим механізмом;
  • конструкція ручного управління;
  • системи з кільцем для конденсату або без нього;
  • система з клапаном у искрозащищенном виконанні;
  • конструкція з утепленим клапаном і ручним управлінням.
  • Крім перерахованих варіантів, іноді можуть використовуватися нестандартні конструкції. Якщо багаторазове перемикання не потрібно, то можна використовувати ручний привід, який забезпечує стабільний режим роботи.

    Особливості монтажу: використовувані матеріали

    Вузли проходу вентиляції через покрівлю: різновиди та монтаж
    Вузли проходу вентиляції через покрівлю можуть виконуватися з чорної сталі, товщина якої змінюється в межах від 15 до 2 мм. Може застосовуватися нержавіюча сталь з товщиною листа 08 мм і 05 мм Розміри і форма вузлів будуть залежати від даху і різновиди системи вентиляції, тоді як за формою вони бувають:


  • квадратними;
  • прямокутними;
  • круглими;
  • овальними.
  • Маркування вузлів

    Вузли проходу вентиляції через покрівлю: різновиди та монтаж
    Якщо перед вами вузол проходу вентиляції через покрівлю УП1 то це вказує на те, що конструкція позбавлена кільця і клапана. Цифрове позначення вказує на наявність клапана, який може працювати на ручному управлінні. У цьому випадку конструкція позбавлена конденсатного кільця. Якщо виробник вказав маркування УП3 то вона говорить про те, що система має майданчик під виконавчі механізми і клапан.

    Проведення монтажних робіт

    Вузли проходу вентиляції через покрівлю: різновиди та монтаж
    Вузли проходу вентиляції через покрівлю підбираються залежно від типу даху. Конструкція зміцнюється на склянках з допомогою анкерних закладних болтів. Застосовуються і гайки, якими забезпечені самі склянки. У ролі утеплювального шару використовується мінеральна вата, вона зовні повинна бути покрита склотканиною. Описувана система захищається ручним або автоматичним клапаном для управління. Прохідник повинен володіти однією специфічною особливістю, яка виражена в наявності патрубка. У нього повинен бути кінцевий нижній фланець, який застосовується для фіксації повітропроводів та клапанів. Є в системі ще і верхній фланець, за допомогою нього фіксується шахта круглого перерізу. Для установки расчалок використовуються хомути і кронштейни. Вузли проходу вентиляції через покрівлю обов'язково повинні мати спідницю, яка виконує функцію додаткового гідроізолятор. Якщо з газової або повітряної суміші виділяється вода, то буде потрібно використання збірника конденсату, який кріпиться до патрубка. Клапани можуть управлятися механічним способом - ця можливість забезпечується виконавчим механізмом, який відповідає на команди «відкрити» і «закрити». Для того щоб забезпечити збереження виконавчого механізму, які не слід розташовувати його близько до конденсатосборнику або муфті кільця.

    Рекомендації по установці

    Вузли проходу вентиляції через покрівлю: різновиди та монтаж
    Вузол проходу вентиляції через покрівлю, фото якого представлені в статті, обов'язково повинен бути змонтований ще до облаштування даху. Такі конструкції встановлюють на систему вентиляції, а після здійснюють монтаж покрівлі. Потім знадобляться роботи по герметизації. Склад повинен бути нанесений ще й на стики по покрівельного покриття. Ці маніпуляції будуть гарантувати гідроізоляцію й збереження тепла.

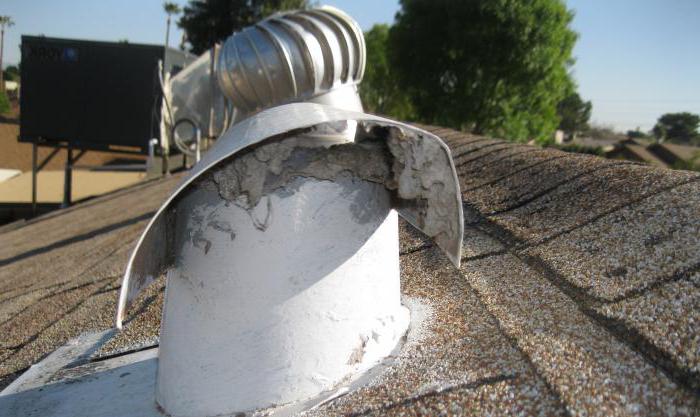

    Додаткових заходів по герметизації

    Вузли проходу вентиляції через покрівлю: різновиди та монтаж
    Вузли проходу вентиляції через покрівлю з металочерепиці обов'язково повинні бути герметизовані. Для цього очищається примикає до труби покриття і сама труба. Далі можна приклеїти фольговану папір, щоб вона закрила примикає частина покриття і нижню частину труби. На заключному етапі отвори заповнюються герметиком. Додатково це дозволить збільшити термін експлуатації системи.

    Рекомендація фахівця

    Елементи вузлів, які використовуються для проходу через покрівлю, можуть бути виготовлені за кордоном або на території Росії. Товари вітчизняного виробника виграють в якості, адже вони адаптовані до суворих кліматичних умов. В якості прикладу можна розглянути вузол проходу вентиляції через покрівлю «Лиссант». Ці конструкції відрізняються надійністю, доступною вартістю та мають різні варіанти виконання. Призначені елементи для монтажу на них сталевих шахт в системах природної або механічної вентиляції. Вузли проходу мають вибухозахищене виконання і виготовляються відповідно до ТУ 4863-055-15185548-2012. При порівнянні з загальним виконанням можна зазначити, що конструкції виготовляються з латунних елементів, що виключають виникнення іскор в процесі експлуатації. Вами також можуть бути придбані та інші вузли проходу вентиляції через покрівлю: серія 5904-11 наприклад, має утеплений клапан і може мати кільцем для збору конденсату. Слід пам'ятати про те, що у виконанні УП3 вузол не має електроприводу - в даному випадку передбачено механічне управління.

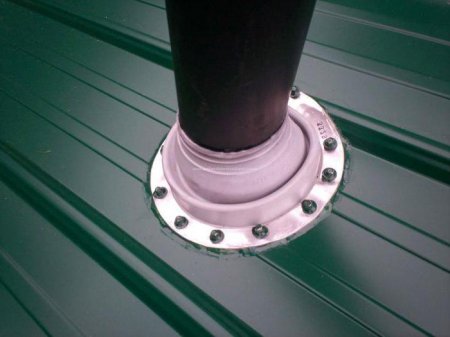

    Вузол проходу через покрівлю з профнастилу

    Вузли проходу вентиляції через покрівлю: різновиди та монтаж
    Вузли проходу вентиляції через покрівлю з профлиста можуть здійснюватися з допомогою добірних елементів. Вони забезпечують надійність даху, примикань, розжолобків, герметізіруемих виходів труби. Для проведення робіт на профнастил встановлюється фартух, розташований навколо труби. Його можна виготовити з металевих деталей, званих планками примикання. З усіх боків їх потрібно завести під профнастил на 200 мм. У тій галузі, де виробляється з'єднання з фартухом, укривний матеріал ущільнюється покрівельним герметиком. Важливо при цьому правильно виконати ще і покрівельну гідроізоляцію навколо труби. Для цього можна використовувати спеціальну мембрану, в місці проходу труби в ній слід зробити хрестоподібний розріз. Зайва частина матеріалу вирізається, але слід залишити запас до 100 мм біля стінок труби. На наступному етапі мембрану можна прикріпити до стінок димоходу.

    Нюанси виведення системи вентиляції через покрівлю з профнастилу

    Перед тим як здійснити виведення труби, необхідно підібрати спосіб гідроізоляції примикань. Для цього найбільш часто використовуються верхня і нижня планки, проте в даному випадку волога може потрапити між профнастилом і трубою, проникаючи в гідроізоляційну мембрану. Більш надійним способом, за словами професіоналів, стане обхід труби фартухом з рулонного гідроізоляційного матеріалу.

    Висновок

    Вузол проходу через покрівельну конструкцію являє собою металеву систему, яка використовується при облаштуванні вентиляційних шахт. Якщо система має загальне призначення, то вона розташовується на склянках із залізобетону, далі здійснюється кріплення механічним способом. Основним призначенням таких вузлів виступає транспортування повітряних потоків, які не відрізняються хімічною активністю. Рівень вологості даних потоків не перевищує 60 %.
