Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу

Додано: 02.07.18
Автор: admin
Рубрика: Дім
Облаштування димаря є відповідальною роботою, яку зазвичай довіряють досвідченим фахівцям. Від якості її виконання залежить безпека господарів будинку, а також експлуатаційні характеристики печі. Багато господарі вирішуються виконати таку роботу самостійно. Це цілком можливо. Але для цього потрібно ознайомитися з основними правилами облаштування такої системи. Існує ряд нюансів проведення монтажу труби. Як зробити прохід димоходу через покрівлю, буде докладно розглянуто далі.

Чому важливо виводити димар правильно?

Вузол проходу димоходу через покрівлю багато вирішуються облаштовувати самостійно. Це призводить до різних негативних наслідків. Якщо господарі будинку не знають тонкощів цього процесу, вони можуть звернутися до фахівців. Їх робота вимагає додаткових витрат. Проте досвідчені будівельники виконають свою роботу добре. Бажаючи заощадити, треба дізнатися всі нюанси цього процесу.


Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу
Якщо вивести димар через дах неправильно, негерметичні стики потрапляє волога. В результаті намокають всі матеріали, з яких зроблена покрівля. В несучих конструкціях можуть з'являтися грибок і цвіль. Вони руйнують перекриття і утеплювальні матеріали. Мікроклімат в будинку може стати нездоровим. Щоб продовжити термін експлуатації покрівлі, необхідно створювати герметичні стики. Слід зазначити, що пічні труби створюють з досить витривалих матеріалів. Вони можуть тривалий час витримувати перепади температури. Але у разі постійного контакту з вологою пічні труби можуть руйнуватися. Це відбувається з-за постійної присутності вологи у переході між внутрішнім і зовнішнім простором покрівлі. Наситившись рідиною, цегляний, азбоцементний димар швидко руйнується. Матеріал буде сипатися, з'являться структурні зміни. В результаті така труба прослужить всього два-три сезони. Потім її потрібно міняти.


Прохід труби димоходу через покрівлю, який був змонтований неправильно, буде провокувати і інші неприємності. Так, всередині такий димар стане швидко обростати сажею. Чистити його потрібно часто. У більшості випадків покрівля утеплюється мінеральною ватою. Цей матеріал вкрай не переносить вологи. Він просочується нею. З-за цього утеплювач перестає виконувати покладені на нього функції. Через намоклий ділянку тепло з приміщення буде швидко залишати приміщення. У зимовий період господарі будинку будуть платити за енергоносії з цієї причини набагато більше грошей. Тепловтрати, які будуть припадати на покрівлю, будуть значними. Щоб відновити функції утеплювача, його потрібно повністю міняти. Це додаткові витрати. Також потрібно міняти дерев'яні елементи конструкції даху. З-за підвищеної вологості вони будуть гнити і швидко руйнуватися. Вузол проходу через димоходу покрівлю повинен бути повністю герметичним. В іншому випадку в зимовий період або в сезон дощів волога буде просочуватися всередину будинку. Спочатку утворюється калюжа на перекритті горища. Потім вода, зі зрозумілих причин, буде проникати далі, утворюючи некрасиві плями на стелі. Тому до облаштування вузла проходу труби через перекриття та покрівлю слід підійти відповідально.

Де вивести трубу?

Прохід димоходу через утеплену покрівлю може знадобитися при реконструкції старої покрівлі або спорудженні нового будинку. У другому випадку господарі повинні правильно вибрати, де вивести трубу. На це впливає безліч факторів. При ремонті покрівлі змінити місце виведення труби вже не можна.
Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу

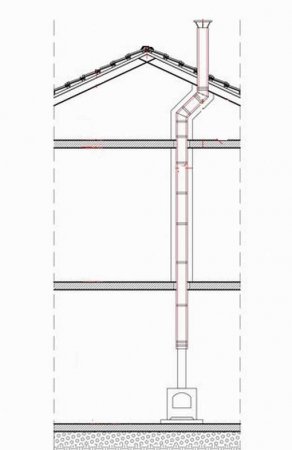

Вважається, що найкращим місцем для облаштування цього сайту є коньок даху. Однак не все так просто. У цій області покрівлі опади не будуть потрапляти всередину будинку. Патьоки в цьому випадку практично виключені. Якщо димар розташований вище гребеня, тяга в системі буде оптимальною. Проте в цій схемі є один недолік. Облаштування кроквяної системи стане складним процесом. З ним потрібно повозитися. При такому монтажі димаря горизонтальну балку коника потрібно розірвати. А це справа складна. Згідно Сніп, мінімальна відстань від труби до крокв або несучих конструкцій має становити 14-25 див. Тому, щоб не розривати балки, потрібно зрушувати димар щодо коника. При цьому варто врахувати, що якщо цей об'єкт знаходиться на відстані до 15 м від нього, то димар повинен підноситися над крайньою точкою покрівлі на висоту мінімум 50 див. У процесі влаштування проходу димоходу через покрівлю слід поставитися до планування і проектування майбутньої споруди вкрай відповідально. Якщо труба знаходиться на відстані від гребеня на 15-3 м, висота димаря може бути врівень з крайньою точкою покрівлі.
Якщо покрівля односхила, а труба проходить на відстані більше 3 м від коника, верхня точка труби може бути нижче за нього. Для цього креслять дотичну лінію між конькової балкою і димарем. Кут її нахилу повинен становити не більше 10?. Облаштування висоти димаря є одним з головних питань в ході будівельних робіт цього сайту.

Цегляний димар

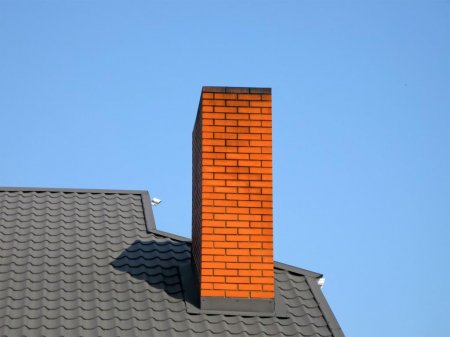

Прохід цегляного димаря через покрівлю дещо відрізняється від облаштування керамічних і інших різновидів пічних труб. Це обов'язково враховують під час планування будівельних робіт. Якщо димар створюється з цегли, потрібно прорізати отвір у покрівлі. Розмір його повинен бути на 25 см більше з кожної сторони, ніж сама труба. Це особливо важливо у випадку, коли матеріал покрівлі швидко запалюється. Скоротити зазор можна тільки в тому випадку, якщо покрівля виготовлена з металу.
Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу
В області проходу труби через дах облаштовується додаткова кроквяна конструкція. Тут потрібно створити також і решетування. Простір між дерев'яними елементами конструкції і димоходом потрібно заповнити негорючим матеріалом. У цьому випадку найчастіше використовують мінеральну вату. Вона витримує вплив високих температур, не виділяє в навколишнє середовище шкідливих речовин. При цьому мінеральна вата – абсолютно негорючий матеріал. Дерев'яні елементи конструкції треба обробити антисептиками і антипіренами. У деяких випадках димохід може впиратися в брус коника. У ньому потрібно зробити поглиблення. З обох сторін брус встановлюється на стійки.

Щоб створити прохід димоходу через покрівлю своїми руками, необхідно змонтувати металевий фартух на покрівлі. Він одним краєм повинен заходити на поверхню димоходу на рівень 30 см, яка виступає над рівнем покрівлі. Другий край заводиться під матеріал покрівлі в тому місці, де був зроблений розріз. Цей варіант підійде для тих труб, які відстоять від гребеня на певній відстані. Якщо димар виходить близько від верхнього бруса, то металевий фартух потрібно буде завести під коньковий елемент. На самій трубі сталевий лист потрібно завести в паз. Її роблять заздалегідь. Він фіксується за допомогою планок. Також всю систему ретельно герметизують за допомогою спеціальних ізоляційних складів. Якщо ширина димоходу зі сторони, яка знаходиться паралельно коньковому брусу, більше 80 см, потрібно зробити разуклонку. Ця ситуація виникає, коли в одній трубі поєднані труби від печі, каміна, вентиляції. Для захисту стику між трубою і покрівлею слід зробити козирок. Він буде відводити воду і сніг сторони. Краще доручити цю роботу професіоналам, так як в цьому випадку майстер повинен володіти значним досвідом.

Готовий перехідною блок

Прохід димоходу через покрівлю у лазні або іншому будові може бути герметизований за допомогою спеціального перехідника. Він застосовується, якщо пічна труба має круглу форму і виконана з кераміки або металу. Готових вузлів для створення димохідного проходу у продажу представлено величезна кількість. Форми подібних виробів можуть бути різними. У продажу можна знайти вузли овальної, круглої, квадратної або прямокутної конфігурації.
Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу
Вибір варіанту конструкції залежить від матеріалу, з якого зроблено покриття покрівлі і кроквяна система, а також діаметр димоходу, кута нахилу скатів. Також на вибір готового сайту впливає висота горищного простору. Враховують і матеріал перекриттів у будинку. Виробники випускають прохідні конструкції, які складаються з 2 частин. Це металеві кільця і відбортовка. Якщо подібні вироби виплавляють з чорних металів, товщина стінки повинна складати від 1 до 3 мм. Кільця складаються з 2 контурів. Кожен з них має ізоляцію з базальтового матеріалу. Це виключає ймовірність загоряння при наявності нагрітої труби. Метал, з якого виготовляється перехідною вузол, покривається захисною емаллю. Це дозволяє уникнути розвитку корозії. Емаль витримує вплив високих температур (до +600?С). Іноді проходку виготовляють з нержавіючої сталі. Вартість подібних виробів буде на порядок вище. Вузол проходу димоходу через м'яку покрівлю або інші матеріали може бути універсальним. Він виготовляється з алюмінію. На фланці є гофра у формі конуса, виготовлена із силікону. У продажу представлено кілька стандартних типорозміру подібних виробів. Це дозволяє підібрати готовий перехідною вузол для труби відповідного розміру. Верх гофри можна зрізати, щоб труба змогла пройти через її отвір. При цьому фланець обробляють герметиком. Його кріплять до покрівлі саморізами. Вони зазвичай поставляються в комплекті. Якщо покрівля виготовлена з рельєфних матеріалів, які не дозволяють виконати фіксацію за допомогою саморізів, доводиться кріпити систему до решетування. Для цього застосовують довгі дюбелі. Це, наприклад, може знадобитися, якщо кроля виготовлена із залізобетону. Потрібно врахувати, що тип матеріалу покрівлі в значній мірі впливає на процедуру облаштування виходу димоходу.

Сендвіч-димар

Від того, яким матеріалом покрита покрівля, залежать особливості облаштування проходу димохідної труби. Найчастіше господарі будинку вибирають для обробки скатів ондулин, металочерепиця, профнастил і т. д. Також нерідко потрібно зробити прохід димоходу через м'яку покрівлю.
Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу

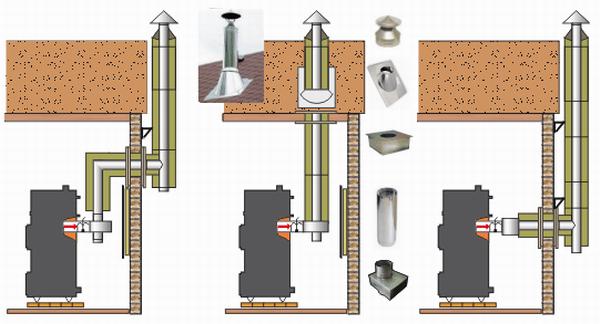

Особливу популярність сьогодні завоювали саме сендвіч-димарі. Вони відрізняються простотою установки, якісної конструкцією, довговічністю і безпекою при експлуатації. Зовнішній корпус такої труби виконаний з листа металу. Він має гарний блиск. Подібні труби практично завжди мають круглу форму. Тому для проходу через покрівлю сендвіч-димоходу найчастіше вибирають готові прохідні елементи. Вони бувають двох типів. Найчастіше набувають еластичні перехідні конструкції. Якщо ж господарям не подобається, як поєднується блискуча труба з подібною конструкцією, вони можуть віддати перевагу металевого перехідного сайту. Еластичні перехідники виготовляють з еластичного полімеру, який є стійким до підвищених температур. Фланець (нижній елемент) конструкції виготовляється з гнучкого матеріалу. Тому його легко можна встановити як на рівні скати покрівлі, так і на поверхню, покриту металочерепицею з високими хвилями. Прохід через покрівлю сендвіч-димоходу правильно виконати за допомогою такої конструкції буде найпростіше. Фіксація фланця проводиться саморізами або спеціальними шпильками. Перевагою еластичних перехідників для сендвіч-димоходів та інших різновидів труб є їх невисока вартість. При цьому монтаж не викликає складнощів. Допустити помилку в цьому випадку буде набагато складніше. У комплекті поставляється детальна інструкція по установці. Місця стиків у процесі установки змащують спеціальним вогнетривким герметиком. Ним обробляють місце, звідки виходить труба, а також стик між фланцем і покрівлею. Коли герметик підсохне, потрібно буде прикрутити перехідник болтами. Для цього заздалегідь потрібно висвердлити отвори в нижньому фланцевому кільці.

М'яка покрівля

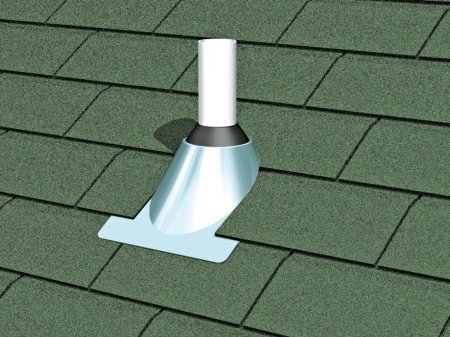

Створення проходу димоходу через покрівлю з гнучкої черепиці виконується за певною методикою. Спочатку потрібно висвердлити достатню отвір у даху. Через неї буде виводитися труба. Часто покрівля не має потужних балок для фіксації системи. В цьому випадку потрібно купувати збірний прохід. Він складається з двох частин. Це дозволяє знизити навантаження на перекриття.
Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу
Дві збірні частини прикріплюються за допомогою саморізів спочатку з внутрішнього боку покрівлі. Зовні потрібно приклеїти за допомогою звичайного силікону спеціальний гумовий матеріал для створення ущільнення. Далі потрібно змонтувати негорючий утеплювач. Для цього набувають мінеральну вату в рулонах. За допомогою базальтового або скловолокна заповнюють простір між збірною конструкцією і трубою димоходу. В ході монтажу потрібно стежити, щоб мінеральна вата не прикривала гумовий ущільнювач. У комплекті зі збірним проходом поставляється дахова оброблення. Її фіксація відбувається за допомогою саморізів. Цей варіант ідеально підходить при створенні проходу через покрівлю димоходу з сендвіч-труби. Дахова оброблення дозволяє захистити систему від проникнення води. Існує безліч різновидів подібних конструкцій. Вони відрізняються методом виконання, матеріалом і кутом нахилу. Як правило, нахил подібних конструкцій становить від 15 до 55 ?с. Вибір залежить від кута нахилу покрівлі. Якщо матеріалом її обробки є м'які рулонні різновиди матеріалів, можна застосовувати металеві оброблення. Також цілком підійдуть при цьому способі монтажу конструкції, які мають самоклеючої стрічки для якісного примикання до покрівлі.

Черепиця, ондулін

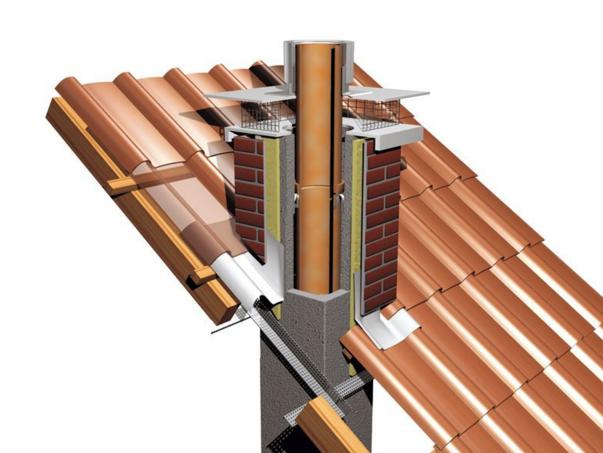

Прохід димоходу через покрівлю можна зробити самостійно і в тому випадку, якщо покриття зроблено з черепиці. У цьому випадку димар в більшості випадків обкладають цеглою. У цьому випадку буде потрібно виконати роботу з особливою старанністю. В цьому випадку для обробки димохідної труби може застосовуватися рифлений, а також самоклеючий листовий свинець або алюміній. Перераховані матеріали продаються у вигляді рулонів. З одного боку вони покриті спеціальним клейким складом. Зворотна сторона такого листа покрита фольгою з перерахованих металів. Ця конструкція дозволяє захистити димохід від механічних пошкоджень, а також запобігти підтікання води після дощу або снігопаду всередину будинку. Ще одним популярним варіантом при обробці покрівлі є ондулін. Він має масу позитивних якостей. Його ще іноді називають єврошифером. Він не містить у своєму складі азбест. Тому його відносять до категорії екологічно чистих матеріалів. Однак його недоліком є недостатня термостійкість. Межа температури, якої може піддаватися цей матеріал, становить 110?С. Тому до створення проходу через покрівлю підходять дуже відповідально. Зробити його досить непросто. Однак при наявності певних знань впоратися з цим завданням зможе навіть початківець майстер. Варто також сказати, що ондулін не тільки не витримує високих температур, але може і запалюватися. Тому для своєї ж власної безпеки потрібно знати, як правильно зробити прохід в покрівлі з подібною обробкою. Потрібно буде вирізати отвір у покрівлі набагато ширше, ніж діаметр труби. Ймовірність протікання через це зростає. Щоб запобігти негативні наслідки, застосовують металевий або силіконовий прохід через покрівлю для димоходу. Обов'язково монтують дахову оброблення. Також у конструкції обов'язково присутній металевий фартух. Кут оброблення вибирають у відповідності з положенням схилів даху. Кінці оброблення при монтажі вводять під довколишні листи ондуліна.

Профнастил

Якщо потрібно створити прохід димоходу через покрівлю з профнастилу, найчастіше господарі будинку набувають сендвіч-трубу. Це найбільш надійний, простий в установці варіант. Профнастил поєднується з такою конструкцією ідеально. Щоб виконати установку димаря роблять розмітку на покрівельному покритті. Далі за допомогою болгарки потрібно вирізати отвір. Треба відступити від наміченого контуру кілька сантиметрів углиб. Отвір у цьому випадку дещо зменшиться. Ця обставина обов'язково враховують при розрахунках конструкції. При цьому треба бути дуже обережним. У матеріалі не повинно з'являтися зазубрин. Коли отвір буде створено, потрібно в кутах отвори зробити невеликі прорізи. Завдяки такій дії матеріал, яким оброблена зовнішня сторона ската, можна буде загнути вгору. Далі, створюючи прохід димоходу через покрівлю з профнастилу, потрібно прорізати отвори через перекриття. Отвір має бути аналогічним зробленої раніше позначці. Після цього можна буде змонтувати металевий короб. Він додатково захищає покрівлю від перегріву. Через цей короб проводять сендвіч-трубу. Далі в простір між комином і матеріалом покрівлі вкладають шар мінеральної вати. Можна також насипати керамзит. Після цього на трубу надягають ущільнювач з силікону. Його потрібно ретельно приклеїти до профнастилу. Перераховані маніпуляції дозволяють створити герметичний вузол. Вода не буде просочуватися крізь нього в будинок.

Металочерепиця

Прохід димоходу через покрівлю з металочерепиці створюють при використанні стандартної зовнішньої обробки. Труба в цьому випадку часто виготовляється з цегли. Спочатку вище ската покрівлі потрібно облаштувати внутрішній фартух. Його потрібно змонтувати ще до того, як дах буде обшита металочерепицею. Внутрішній фартух потрібно руйнувати. Цей елемент конструкції виготовляють з оцинкованої сталі. Лист може мати покриття або обходитися без нього.
Як зробити прохід димоходу через покрівлю своїми руками? Принцип правильного монтажу
Щоб зробити прохід димоходу через покрівлю з металочерепиці, потрібно докласти сталевий профіль до стінки труби. На ній зазначається верхня кромка фартуха. Шліфувальною машинкою робиться штроба по лінії розмітки. Її промивають водою, щоб прибрати будівельний пил. Установка внутрішнього фартуха починається з його нижньої частини. В потрібних місцях сталевий профіль підрізають. Цей елемент потрібно встановити на призначене для нього місце. Далі проводиться його підрізка. Фартух встановлюють на підготовлене місце. Його щільно притискають до основи. Верхня частина при цьому повинна точно збігатися з створеної раніше штробой. Далі система фіксується саморізами. Їх укручують через нижню частину внутрішньої частини фартуха. Вони повинні проходити через дерев'яні елементи конструкції покрівлі. Таким же способом монтують бічну і верхню частини фартуха. Вони повинні бути розміром мінімум 15 див.

Герметизація фартуха

Створюючи прохід димоходу через покрівлю, яка була покрита металочерепицею, потрібно герметизувати внутрішній фартух. Для цього край, який був вставлений в штробу, обробляють термостійким герметиком. Під нижній край фартуха заводиться краватку. Це плоский лист, призначений для стоку води. Його направляють в ендову або вниз до самого карниза. Потрібно зробити бортик по краю краватки. Це можна зробити за допомогою плоскогубців. Коли внутрішній фартух буде встановлено, можна змонтувати зовнішній захисний екран. Він встановлюється за тим же принципом, що і внутрішній фартух. Тільки верхня його кромка не буде втоплюватися в паз. Вона повинна герметизувати стик. Для цього застосовується спеціальний склад, який не боїться високого нагріву. Розглянувши особливості облаштування проходу димоходу через покрівлю, можна своїми руками створити якісну систему. Через неї не буде просочуватися вода після снігу або дощу. Димар буде виконувати покладені на нього завдання правильно, не буде швидко покриватися сажею всередині. Експлуатація пічного опалення буде безпечною і ефективною.
