Зворотний клапан 1 дюйм: опис, різновиди

В сучасних системах водопостачання, щоб уникнути виникнення аварійних ситуацій, застосовується спеціальне обладнання. Воно призначається для захисту насосних установок. Таким обладнанням є запірні пристрої. Варто розглянути їх на прикладі зворотного клапана 1 дюйм. Він знайшов широке застосування при монтажі водопроводів.

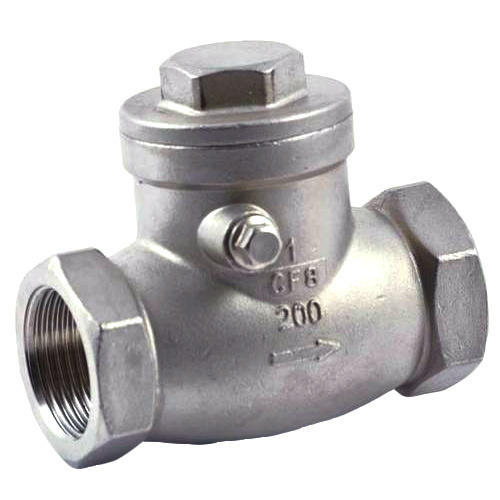

Зворотний клапан 1 дюйм

Клапан являє собою спеціальний елемент замикаючої апаратури, що дозволяє рідині рухатися по трубах в одному напрямку. При виникненні зворотного потоку запор спрацьовує і перекриває водопровід. Механізм таких замикаючих пристроїв не вимагає додаткового джерела живлення, спрацьовування заслінки відбувається за рахунок сил зворотного потоку рідини.


Зворотний клапан 1 дюйм для насоса, а також для турбінних вимірювальних пристроїв, служить захистом при виникненні такого явища, як гідроудар.

Пристрій

Конструкція зворотного клапана на воду 1 дюйм не має складних вузлів і складається з трьох основних частин:

основна робоча частина - замикає затвор, що виготовляється з пластику або металу, який забезпечений ущільнювачами з силікону або гуми;

поворотна пружина, виготовляється з високоякісної нержавіючої сталі;

безпосередньо сам корпус пристрою.

Корпуси зворотних клапанів забезпечують додатковим захистом, щоб уникнути згубного впливу хімічних сполук, часто присутніх у складі води. Захист наносять гальванічним способом. Також в деяких випадках корпус зворотного клапана 1 дюйм, щоб спростити монтаж, постачають спеціальним краном для стравлювання повітря з системи, а також роблять дренажний отвір для зливання надлишків рідини.

Принцип роботи

Принцип роботи досить простий. В нормальному стані поворотна пружина знаходиться в деформованому стані під дією прямого потоку рідини в трубопроводі. Причому пружина розрахована на певний тиск всередині труби. При послабленні потоку або його зупинці, а також зворотному русі водного струменя, пружина повертає запор в початкове положення, тим самим перекриваючи рух потоку рідини.

Види зворотних клапанів

Зворотні клапани 1 дюйм, в залежності від конструкції запірних пристроїв, поділяються на чотири види.

Запірні пристрої, виконані у вигляді кулі з пластику або металу, називають кульовими. В них потік рідини відхиляє підпирається пружиною куля, при зворотному русі пружина підпирає отвір кулею, перекриваючи потік води.

Запірні пристрої у вигляді заслонок застосовують у металевих трубопроводах під час забору води з колодязя або свердловини. Вони малочутливі до забруднень, їх називають поворотними.

В дискових запірних пристроях напір рідини регулюється диском з пружиною. Застосовуються вони в металопластикових трубопроводах.

Найзручнішим при ремонті вважається підьомний запор. У таких клапанах затвор, що підтискається пружиною, ходить строго у вертикальній площині, а сам клапан встановлюють тільки на прямих горизонтальних ділянках. При демонтажі необхідно зняти верхню кришку і замінити на новий.

Також клапани за способом кріплення до труб поділяють на кілька видів:

меж фланцеві з'єднують фланці сусідніх труб за допомогою болтів, самі клапани при цьому не мають кріпильних матеріалів;

фланцеві оснащені спеціальними ущільнювальними прокладками, вони застосовуються на великих трубопроводах;

муфтові, що мають внутрішню і зовнішню різьбу, застосовуються в системах водопостачання малих діаметрів;

у трубопроводах з хімічно агресивними середовищами застосовуються клапани під зварювання, такі сполуки є нерозбірними.
