Циркулярний насос для системи опалення: рейтинг кращих, технічні характеристики та особливості експлуатації

Технічні можливості для організації інженерних систем приватного будинку стають все більш досконалими і привабливими в очах споживача. Однією з найвідповідальніших завдань цього напряму в господарському облаштуванні є центральне опалення. Експлуатація трубопровідної мережі теплопостачальної сьогодні всі рідше обходиться без спеціального силового обладнання, основою якого виступає циркулярний насос. Для системи опалення випускаються перекачувальні агрегати, здатні працювати під високим тиском і в умовах підвищених температурних навантажень. Моделей і модифікацій даного пристрою на ринку предостатньо – залишається лише зробити правильний вибір. Але для початку варто розібратися з тим, для чого в принципі потрібен насос опалювальної інфраструктурі.

Завдання циркулярного насоса

Індивідуальне опалення в приватних будинках в більшості випадків організується за допомогою водопровідної мережі з гарячою циркулюючої середовищем. Рух теплоносія є ключовим фактором працездатності опалювальної системи. І в цьому сенсі необхідно розрізняти трубопровідні контури з природною і примусовою циркуляцією. У першому випадку завдяки елементарним законам фізики гарячі потоки спрямовуються в системі природним способом – від котла нагріта вода піднімається вгору, а в остиглому стані опускається з-за діючої сили тяжіння. Цей принцип працює в невеликих будинках, але в умовах навіть середньої площі є ризик зупинки потоків, що в зимовий час загрожує промерзанням труб. Так для чого потрібен циркулярний насос в опаленні? Саме в умовах ускладненості природного руху гарячих потоків потрібна примусова циркуляція, забезпечується насосом. Такі агрегати монтуються в систему теплопостачання на відрізку розміщення зворотної труби, яка пов'язує котел і цільове радіаторне обладнання. При грамотному розміщенні труб і насоса можна гарантовано одержати рівномірний і стабільний розподіл теплової енергії по всьому будинку.

Види циркулярного насоса

Слід розрізняти дві категорії таких агрегатів – моделі з «сухим» і «мокрим» ротором. Зовні і навіть за робочими параметрами вони практично не відрізняються, але в процесі експлуатації окремі нюанси їх роботи дуже помітні. Так, наявність «сухого» ротора означає, що апарат буде сильно шуміти і вібрувати, але разом з цим і забезпечить високу продуктивність. Типове пристрій циркулярного насоса для опалення з «мокрим» ротором відрізняється тим, що силова установка завжди знаходиться в обслуговуваній водному середовищі. Це необхідно для змащування елементної бази, що в підсумку знижує шумовий ефект, але також скорочує і ККД. Крім цього, зважаючи прямого контакту теплоносія з механічними елементами знижується якість води, що може бути шкідливим для труб.

Характеристики циркулярного насоса для опалення

Тепер можна перейти до огляду основних експлуатаційних характеристик, за якими оцінюється працездатність циркулярних насосів:

Об'єм теплоносія, що проходить через опалювальне обладнання за 1 хв. Фахівці в оцінці цього параметра радять прирівнювати потужність агрегату до витраті води. До наприклад, якщо потужність котельного обладнання становить 20 кВт, то насос підбирається по витраті близько 20 л води.

Вид теплоносія. В системі опалення може обслуговуватися не тільки гаряча вода, але і спеціальні суміші – наприклад, з незамерзаючими добавками. Важливо продумувати цей нюанс, так як різні матеріали конструкції насосів мають свої обмеження в плані контакту з тією чи іншою хімією.

Діаметр патрубка. Одна з характеристик (разом з натиском), які безпосередньо впливають на пропускну здатність і витрата теплоносія. Так, поширена маркування циркулярного насоса для систем опалення 25/4 що вказує на діаметр (у міліметрах) і силу напору (в метрах водяного стовпа). В середньому 25-міліметровий патрубок пропускає 30 л/хв, якщо водяний стовп становить 4-6 м.

Температура робочого середовища. Максимальне теплове навантаження, в якій може нормально працювати насос. Сучасні моделі здатні витримувати до 110 °С.

Нижче представлений рейтинг циркулярних насосів для опалення дозволить точніше визначитися з вибором відповідного агрегату для експлуатації в тих чи інших умовах.

1. Grundfos ALPHA3

Одне з найбільш високотехнологічних пропозицій в загальному сегменті циркулярних перекачувальних агрегатів на сьогоднішній день. Датська фірма давно розвиває лінійку циркулярних насосів ALPHA, але в даному випадку мова йде про третій генерації сімейства. В ньому зосереджувались кращі напрацювання попередніх поколінь і були включені унікальні нововведення. З базових робочих параметрів ALPHA3 можна відзначити діаметр патрубка на 25 мм, напір до 4 м і монтажну довжину близько 180 мм. Але найголовніше полягає в можливості управління циркулярним насос для системи опалення Grundfos ALPHA3. Розробники передбачили інтерфейс, забезпечений фірмовим додатком для смартфона Remote GO, завдяки якому користувач може контролювати всі основні параметри обладнання на відстані. Зокрема, дистанційного керування піддається вибір робочого режиму, зчитування помилок, діагностичні операції і т. д. Причому в режимах експлуатації враховується і автоматичне підстроювання з акцентом на цільове снабжаемое обладнання – радіатори, системи підлогового обігріву або на замкнуту циркуляцію в контурі. Для забезпечення безпеки передбачена спеціальна опція балансування системи. За допомогою спеціальних датчиків електроніка насоса постійно відстежує гідравлічні характеристики опалювальної системи, видаючи рекомендації по регулюванню запірно-регулюючої арматури.

2. Wester WCP 25-60G

Той випадок, коли відповідність високим споживчим запитам по самим різним критеріям оцінки демонструє продукт від фірми, відомої по більшій частині тільки фахівцям. Можна сказати, універсальний циркулярний насос для опалення WCP 25-60G оптимально підійде для одно - і двотрубних систем. Агрегат стабільно працює при температурних навантаженнях до 110 °С і тиск до 6 бар. Корпус, виготовлений з чавуну, гарантує довговічність і надійність функціонування обладнання. Самі користувачі відзначають і ергономічні переваги цієї моделі. У їх числі можна відзначити можливість монтажу в вертикальній і горизонтальній площинах, компактні розміри і низький рівень шуму. Неприємні фактори підвищення вібрацій відзначаються при максимальному навантаженні циркулярного насоса. Для системи опалення побутового призначення в принципі використовувати режими роботи з максимальними оборотами не рекомендується, але в крайніх випадках коливання можна мінімізувати, переводячи насос на більш низьку швидкість роботи.

3. «Беламос BRS 25/4G»

Бюджетне рішення від вітчизняного виробника вартістю всього 2 тис. руб. Знову ж таки, універсальний агрегат для побутових систем з невеликим навантаженням. Маючи максимальним напором до 45 м, насос підтримує продуктивність на рівні 28 м 3 /ч. Власники при цьому вказують на високу якість роботи – стабільну підтримку заданої температури протягом тривалого часу і збереження чистоти водного середовища без домішок. Цей варіант особливо підійде для тих, хто розраховує на мінімальні витрати на утримання циркулярного насоса. Для системи опалення невеликого будинку вони будуть відповідати витратам на обслуговування електролампочки середньої потужності. Втім, за ці переваги доведеться пожертвувати не найкращим якістю комплектного кріплення і крильчатки ротора, яка виконана з пластику.

4. Wilo Star-RS 25/4

За якістю деталей і складання дана модель відповідає рівню ALPHA3 при цьому забезпечуючи широкі можливості для застосування в комбінованих системах опалення з вентиляцією і водопостачанням. Агрегат володіє трьома швидкісними режимами перекачування, забезпечує максимальну пропускну здатність до 3 м3/год і практично не пред'являє вимог в плані температурних обмежень. Єдина рекомендація до теплоносія – щоб вода була не надто жорсткою. По робочому процесу циркулярного насоса системи опалення Wilo даній версії користувачі відзначають низький рівень шуму, надійність, зручність при виконанні монтажних операцій (позначається широка комплектація з повним набором кріплень) і стійкість до мережевих перепадів. З недоліків можна відзначити цінник в 55 тис. руб. і можливість реалізації тільки горизонтальної установки.

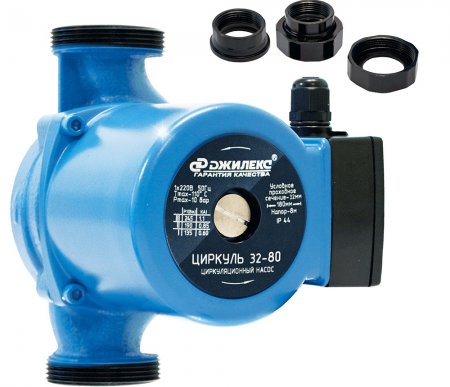

5. «Джилекс Циркуль 32-80»

Модель, що поєднує високу продуктивність і приналежність до демократичного сегменту циркулярних насосів. Конструкційні особливості у вигляді великоформатного патрубка з великим напірним стовпом обумовлюють високу швидкість звернення потоків. В результаті навіть великий будинок можна прогріти всього за 15-20 хв. Якщо говорити про конкретні показники, то за годину пропускається обсяг теплоносія близько 8 м3. На пікового завантаження при цьому споживається 245 Вт, що теж немало вже з точки зору енерговитрат. Що примітно, при солідній потужності циркулярний насос для системи опалення «Джилекс Циркуль» в показниках вібраційних коливань і шуму відповідає малогабаритним агрегатів. Тиха робота органічно пов'язується з рівномірним розподілом теплоносія, високою продуктивністю і технічною надійністю. Але в показниках витрат на електроенергію дана модель показує найгірші результати в рейтингу.

Як вибрати циркулярний насос для опалення?

Крім основних робочих характеристик, функціональних можливостей та технічної сумісності з трубопроводом та опалювальним устаткуванням буде не зайвим звертати увагу на конструкційне виконання агрегату. У чималому ступені від нього буде залежати довговічність ресурсу техніки і стабільність виконання основних завдань. Найбільшу увагу у виборі приділяється матеріалам виготовлення корпусу і ротора. Переваги можна віддавати чавуну як найбільш надійному рішенням, але слід враховувати, що цей метал не можна буде поєднувати з трубопроводом, який обслуговує чисту воду для харчових потреб. Який циркулярний насос краще для системи опалення з точки зору виконання ротора? Найбільш надійні конструкції забезпечуються керамічними компонентами. В крайньому випадку можна віддати перевагу нержавіючим елементів, але якщо їх доповнюють матеріали з пластику, це буде серйозний мінус агрегату. Також у комплексній оцінці надійності техніки можна орієнтуватися на клас захищеності IP. Як мінімум варто вибирати моделі з маркуванням не нижче IP44 що буде свідчити про ефективну ізоляції начинки насоса від бруду, води і пилу.

Експлуатація агрегату

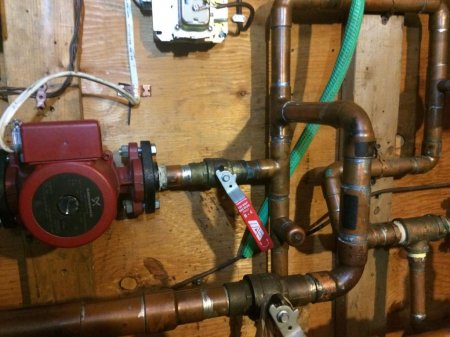

Насос монтується в контур шляхом врізки в трубопровід з попереднім встановленням запірної арматури з боку джерела теплоносія. Перед початком експлуатації обладнання систему необхідно заповнити водою. До цього моменту на лінії трубопроводу перед входом в патрубок насоса має бути встановлено мінімальний тиск. Далі проводиться підключення до електромережі з необхідною ізоляцією кабелі, після чого техніка включається. Надалі, як наказує технічна інструкція, циркулярні насоси для системи опалення повинні регулярно перевірятися на наявність повітря в системі. У сучасних моделях за цю частину діагностики відповідає автоматика. В інших випадках відведення повітря проводиться механічно. Обезвоздушивание слід здійснювати через насос, відкриваючи клапан випуску в самій верхній точці агрегату. Також деякі моделі забезпечуються спеціальним воздухоотделителем. При цьому не потрібно прагнути видаляти повітря через циркулярний насос з усієї системи. По-перше, це технічно складно реалізувати, а по-друге, повне обезвоздушивание здійснюється в окремому порядку на розмічених технологічних дільницях. Бажано для таких цілей забезпечити трубопровід відповідною арматурою у вигляді тих же клапанів з воздухоотделителями.

Технічне обслуговування і ремонт насоса

В рамках періодичних обслуговуючих заходів (приблизно раз в 3 місяці) від користувача потрібно виконувати перевірку конструкції обладнання, цілісності кабелю і вузлів підключення. Діагностична автоматика також повинна завжди знаходитися під контролем. Що стосується ремонту циркулярного насоса для опалення, то в домашніх умовах можна усунути ряд проблем, пов'язаних з поломкою запобіжника, пошкодженням кабелю і захисної автоматики. Частина функціональних органів можна замінити без допомоги фахівців, але лагодження ротора або відновлення конструкційної цілісності виконується в рамках капітального відновлення агрегату. У разі виявлення несправності внутрішніх електричних контактів або частого спостереження «сухого» ходу може знадобитися повна заміна насоса.

Висновок

Робота опалювальної системи у складі інжинірингу приватного будинку залежить від безлічі параметрів і факторів, багато з яких так чи інакше обумовлюються насосом, що підтримує примусове рух теплоносія. Він визначає швидкість обігу гарячої рідини, дозволяючи точніше контролювати динаміку обігріву. Який циркулярний насос краще для системи опалення – також питання багаторівневий і потребує комплексного аналізу. Необхідно враховувати і безпосередньо гідротехнічні характеристики і можливості керування, і конструкційні параметри конкретної моделі. Тобто підходити до такого вибору можна тільки на основі детальної оцінки умов майбутньої експлуатації опалювальної системи та її вимог до циркуляційної функції. Потім на етапі підбору обладнання характеристики моделей зіставляються з наміченими вимогами. Причому в оцінці не варто також ігнорувати стилістичні властивості і зовнішній вигляд агрегату.
