Виробник «Дорхан» вважається одним з передових розробників гаражних воріт з автоматичним управлінням. Основним і найбільш перспективним напрямком його діяльності можна назвати секційні конструкції, які займають небагато місця і відрізняються високою ергономікою у зверненні. Маючи на руках необхідний набір інструментів, вийде реалізувати установку воріт «Дорхан» своїми руками без професійної допомоги. Але для отримання якісного результату на кожному етапі монтажних операцій слід дотримуватися приписи інструкції і не забувати про нюанси робочого процесу в частині підключення електротехнічних пристроїв.

Вимоги до місця установки – що врахувати?

Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
На стадії попереднього розрахунку схеми встановлення гаражних воріт необхідно оцінити, якими будуть конкретні параметри конструкції. Ключове значення мають розміри отвору – не тільки його висота і ширина, але і характеристики одвірок, якщо планується встановлювати електропривод. Наприклад, ланцюгової електродвигун з редуктором фірми «Дорхан» вимагає, щоб відстань від верху отвору до поверхні стелі становило не менше 150 мм. Враховується і глибина гаража. Фахівці по установці воріт «Дорхан» рекомендують у розрахунку цього параметра виходити з того, що до величини висоти повинні додаватися ще як мінімум 500 мм.


Крім розмірів отвору приділяється увага стану його поверхонь. Вони повинні бути гладкими і рівними. Деформації, злами і різного роду викривлення не допускаються. Для підлогової поверхні перепади по рівню повинні складати не більше 1 см по всій довжині. Установку слід виконувати тільки в звільненому гаражі.

Інструмент і пристосування для монтажу

Від того, наскільки повним буде набір інструментів, рекомендованих для установки конструкції воріт, також залежить якість монтажу і особливо зручність реалізації монтажних операцій. В інструкціях по установці воріт «Дорхан» своїми руками бажано мати на озброєнні такі технічні засоби і пристосування:
  • Електродриль.
  • Шліфмашинку.
  • Інструмент для роботи із заклепками.
  • Молоток.
  • Пасатижі.
  • Набори викруток та гайкових ключів.
  • Розмічальні кошти – рулетку, рівень, олівець.
  • Драбину.
  • Ніж.
  • Також буде не зайвим буде подбати про власну безпеку і підготувати захисні окуляри, рукавички і каску.

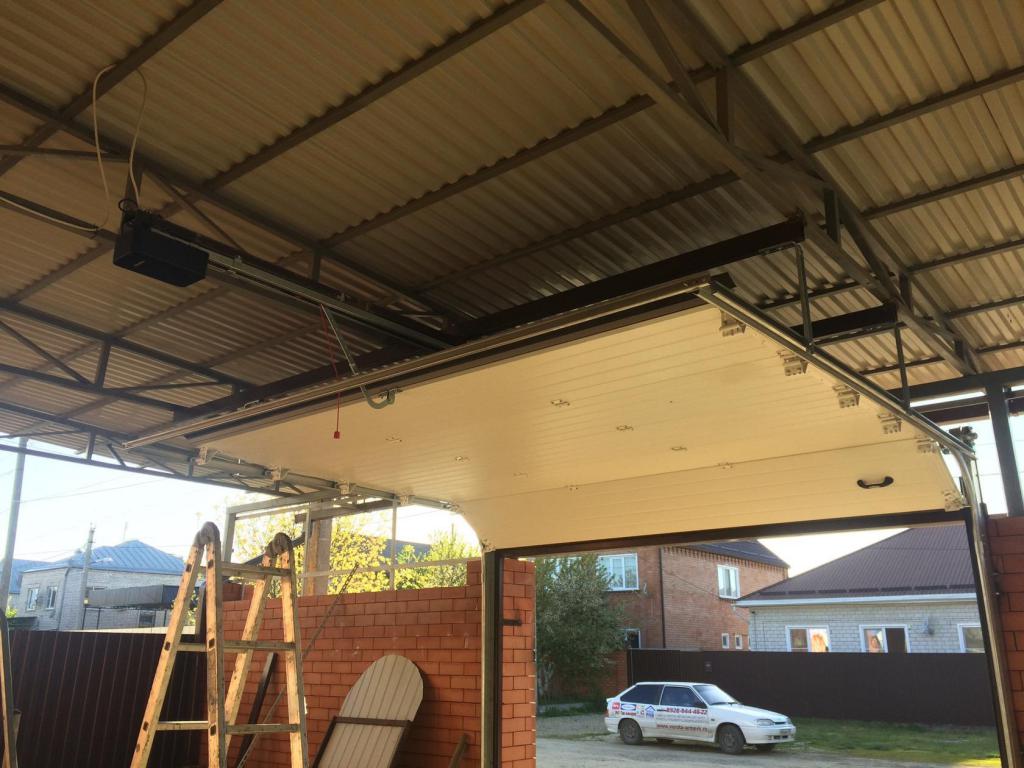

    Набір деталей і комплектуючих для монтажу

    Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
    Комплект самих воріт може бути різним в залежності від конкретної моделі. В базовому наборі для установки воріт «Дорхан» зазвичай передбачаються наступні елементи:
  • Монтажні панелі з несучими профілями.
  • Полотно воріт.
  • Напрямні ролики.
  • Торсіонний механізм.
  • Стійки і стовпи.
  • Платформи і опори.
  • Кріпильні набори, що включають по кілька груп втулок, гайок, болтів, розпірок і т. д.
  • Монтажні заходи рекомендується виконувати з напарником. У середньому бригада з 2-3 людина завершує роботи протягом 4-5 ч.

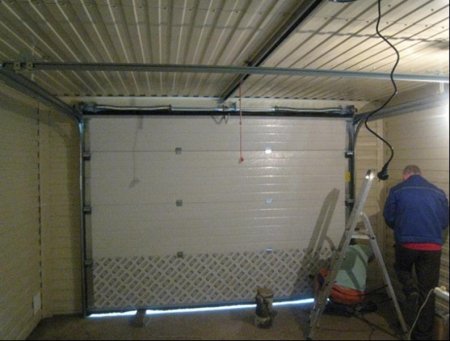

    Інструкція по установці секційних воріт «Дорхан»

    Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
    До початку робочих операцій необхідно перевірити повноту комплекту і стан деталей. Не допускається монтаж із застосуванням несправних або не відповідних за форматом елементів. Це ж стосується і електротехнічного набору. Перевіряється цілісність кабелю, вилки, ізоляції і приводного механізму. Якщо компоненти і робочий інструмент знаходяться у справному стані, то можна приступати до установки воріт «Дорхан» своїми руками. Покрокова техніка монтажу виглядає наступним чином:
  • Збірка панелей. До полотна воріт монтуються верхні, нижні і бічні профілі (зазвичай з алюмінію) з гумовими накладками-ущільнювачами.
  • Установка напрямних. Зверху і знизу монтуються З-профілі, за якими будуть пересуватися ролики. Кріплення здійснюється до стін, підлогової основі і верхній частині прорізу за допомогою шурупів або дюбелів в залежності від матеріалу основи.
  • Установка опорних кронштейнів. Це кутові елементи образної форми, наявність яких обумовлено необхідністю підвищення надійності стиків між профілями, що йдуть з різних сторін.
  • Монтаж торсіонного механізму. Ключова деталь робочого механізму, що відповідає за рух і складання ламелей полотна. Ця частина також монтується до кутовим кронштейнів в спеціальні пази за допомогою пари болтів.
  • Здійснюється складання полотна і його інтеграція в підготовлені ніші з подальшим регулюванням.

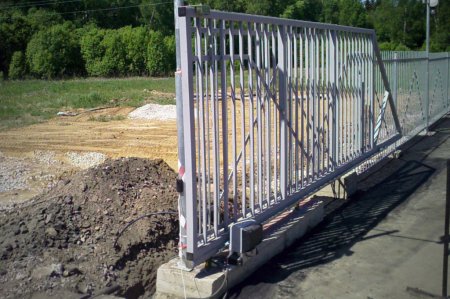

  • Інструкція по установці воріт «Дорхан»

    Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
    Менш технологічна порівняно з секційними воротами конструкція, хоча і для неї передбачається можливість підключення електроприводу. Головною особливістю відкатних воріт з точки зору установки можна називати необхідність влаштування фундаментної основи, на якій буде базуватися вся конструкція. Якщо ті ж секційні ворота утримуються за рахунок верхніх і бічних панелей з торсіонним механізмом, то в відкатної моделі все навантаження лягає на нижню базу. Отже, покрокова інструкція по установці воріт «Дорхан» своїми руками в даному випадку виглядає так:
  • Пристрій котловану під фундамент. Риється яма по лінії проходження воріт глибиною 70-100 див. Далі її обкладають бетонними плитами або заливають цементним розчином разом з несучими стовпами з комплектації воріт.
  • Збірка полотна. У деяких модифікаціях відкатні ворота Дорхан» і зовсім обходяться без суцільного щита. Але в будь-якому разі потрібно збірка силових рам-профілів, в кінцевому підсумку утворюють каркас. Повинна вийти прямокутна форма з ребрами жорсткості по діагоналях.
  • Монтаж направляючих та роликів. На фундаментній базі розміщується платформа з напрямними і ходової інфраструктурою для рейки. Зубчаста рейка стане активною ланкою при управлінні механікою через електропривод. Її встановлюють у спеціальний профільний карниз, який кріпиться до платформи на місце заливки фундаменту.
  • Встановлення каркасу. Рамна конструкція з полотном або без нього кріпиться до стовпів і впроваджується в ходову частину допомогою спеціальних кронштейнів. Проводиться щільна зчіпка двох профільних груп з блокуючими компонентами.

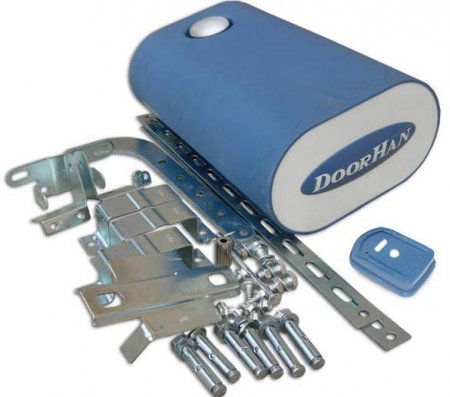

  • Установка електроприводу

    Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
    В складі з приводним механізмом фірма «Дорхан» зазвичай постачає фотоелементи для реєстрації факту проходження через отвір, блок управління і сигнальну лампу. Монтажні заходи передбачають виконання двох базових операцій:

  • Механічна установка. Здійснюється монтаж на підготовлену основу. Якщо попередньо виконувалася установка воріт «Дорхан» на базі секцій, то пристрій монтується в зону одвірок. У випадку із відкатної конструкцією блок фіксується до однієї з бічних стовпів за допомогою болтів або анкерів. У будь-якому випадку важливо, щоб привід був на рівні не нижче 150 см відносно землі.
  • Підключення електротехніки. Зазвичай в комплектації поставляється кабель 230 В АС в захисній гофре. Його прокладка виконується так, щоб проводка в принципі не могла потрапляти в зону руху воріт. З'єднання з живильної електромережею виконується окремо для передавача фотоелементів, редуктора і лампи.
  • Налаштування воріт

    Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
    Стосовно до секційним конструкцій необхідно відрегулювати натяг тросів. Це робиться шляхом крутіння гайок на металевій втулці торсіонного механізму. Гайковим ключем потрібно підкоригувати зусилля до моменту, поки полотно не стикнеться з підкладкою і підлогою. Знову ж, важливою умовою для правильної настройки натягу тросів є рівність підстави підлоги, яка повинна бути забезпечена ще до установки секційних воріт «Дорхан». Своїми руками можна регулювати і відкатні ворота даної фірми. В цьому випадку слід налаштовувати крайні положення полотна. Вони встановлюються по наступній інструкції:
  • Виконується розблокування редуктора. На цей момент полотно воріт повинно займати потрібне з точки зору налаштування положення.
  • Верхній кулачок на валу приводу піднімається до моменту спрацьовування вимикача. Стулка закривається, а кулачок закріплюється гвинтом.
  • Знову проводиться розблокування редуктора, після чого полотно закривають, не досягаючи 20 см до повного ходу. Кулачок знову повертається до активації вимикача.
  • Техобслуговування воріт

    Фірма «Дорхан» відзначає високу ступінь надійності своєї продукції, тому додаткові зусилля по підтримці працездатності воріт зі сторони користувача мінімізуються. Тим не менш необхідно періодично чистити поверхні конструкції, перевіряти стан захисно-декоративного покриття і регулювати функціональні органи. Також на етапі встановлення гаражних воріт «Дорхан» буде не зайвим передбачити можливості для майбутнього поліпшення конструкції. Наприклад, в рамках модернізації можна доповнити ворота світлотехнічними пристроями, датчиками руху, охоронними засобами та іншими аксесуарами, пов'язаними з домашньою системою безпеки.

    Висновок

    Установка воріт "Дорхан": покрокове керівництво, монтаж і налаштування, фото
    По мірі входження високотехнологічних механізмів в конструкції гаражних воріт ускладнюються і способи їх монтажу. Сьогодні недостатньо простого навішування металевих стулок на петлі і врізання замкового механізму. Навіть у базовому виконанні установка воріт «Дорхан» являє собою багаторівневий і технічно складний процес, в якому важлива кожна дрібниця. З іншого боку, намагаючись полегшити завдання кінцевих користувачів, виробник максимально оптимізує комплекти воріт з точки зору установки. Тому, дотримуючись інструкції, навіть недосвідчений у монтажних операціях домашній майстер цілком зможе забезпечити свій гараж воротами марки «Дорхан» без сторонньої допомоги.
