Зміцнення укосів георешеткой: технологія та рекомендації

0 30

В ландшафтному дизайні, архітектурі й будівництві в цілому сьогодні широко використовуються композити і синтетичні матеріали. Вони органічно входять як природні, так і штучні конструкції, виконуючи завдання зміцнення і корекції різних форм. Одним з найпоширеніших матеріалів такого типу можна назвати георешетку для зміцнення укосів на крутих схилах.

Що являє собою нетканий?

Зміцнення укосів георешеткой: технологія та рекомендації
До недавнього часу інженерні засоби для вирішення завдань ізоляції або зміцнення відкритих ґрунтів в основному обмежувалися варіаціями геотекстилю. Як мінімум, тому ситуація була у сферах масового обслуговування ділянок різного призначення. Удосконалення конструкції геосинтетиків дозволило істотно розширити спектр інженерних задач даного типу, що і сформувало попит на створення ергономічного пласту з гнучкою, але міцною структурою. Саме так можна уявити георешетку для укріплення схилів, яка виконує функцію зовнішнього армування грунтів, грунтощебней і піщаних поверхонь. Дана різновид синтетичної сітки виготовляється з пластикових стрічок, які скріплюються між собою зварюванням, формуючи комірчасту структуру. В процесі експлуатації після укладання цей синтетик створює протиерозійну захист укосів і насипів в умовах високої крутизни схилу. Такі завдання є актуальними при будівництві автодоріг, мостів, ЗАЛІЗНИЧНИХ колій, переходів через магістралі і т. д.


Об'ємні георешітки

Зміцнення укосів георешеткой: технологія та рекомендації
Найбільш популярна різновид георешітки, що обумовлюється тривимірною структурою її осередків. Площа такого покриття залежно від форми випуску в брикетах варіюється від 10 до 25 м 2 . Що стосується матеріалу виготовлення, то об'ємна георешітка для зміцнення укосів виконується з наступного сировини:
  • Полімери. Недорогий за ціною і практичний синтетик, який дозволяє випускати виріб в невеликих розмірах, але з високими прочностнимі властивостями. З полімерів виготовляють як суцільні, так і перфоровані стрічки, що дає можливість забезпечувати і функцію дренажу.
  • Текстильне полотно. Оптимальне рішення для зонування шарів, зниження негативних наслідків від морозного здимання і армування укосів.
  • Бетон. Особлива різновид георешітки, завдяки якій формується загальний каркас армування проблемної ділянки. В рамках бетонної конструкції можуть використовуватися вищеназвані геосинтетики.

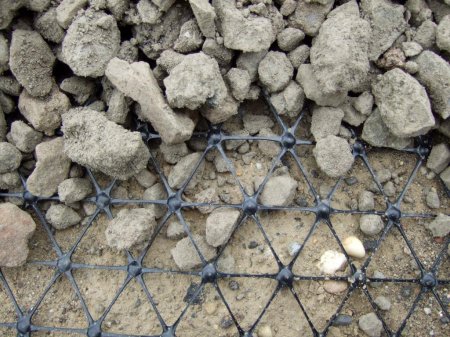

  • Плоскі георешітки

    Зміцнення укосів георешеткой: технологія та рекомендації
    Також решітчаста варіація геотекстилю, але з плоскими осередками прямокутної або квадратної форми. Як таке армування укосів даним матеріалом рідко виконують, але зате з його допомогою без нарощування висоти ландшафту можна ефективніше реалізувати наступні завдання:


  • Фіксація конструктивних шарів.
  • Рівномірний розподіл по площі динамічних і статичних навантажень. Іншими словами, реалізується непряме зміцнення укосів георешеткой з плоскою конструкцією.
  • Збільшення несучої здатності основи.
  • Зниження ризиків освіти колії і провалів на дорогах.
  • Утримання щебеню і гравію на необхідному технологічному шарі без його відходу в грунт.

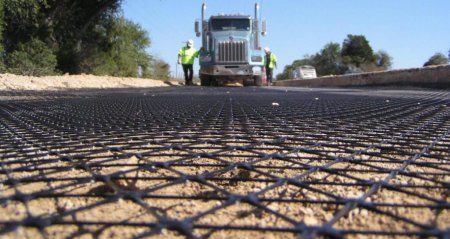

  • Плоска георешітка частіше використовується там, де в принципі не виправдовується або технічно неможливе застосування об'ємних армуючих сот. Це може бути пристрій під'їзних шляхів, укладання доріжок, монтаж важких підлогових покриттів і т. д.

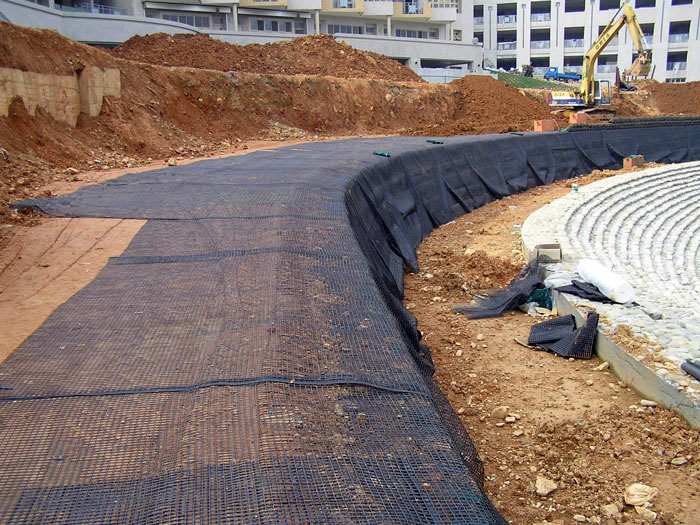

    Загальна технологія зміцнення укосів георешеткой

    Зміцнення укосів георешеткой: технологія та рекомендації
    Безпосередньо для армування складних ландшафтних ділянок по грунту застосовується наступна технологія пристрої георешітки:
  • Проводяться виміри і планування цільової майданчики. Для цього застосовують вимірювальну техніку, а також ручні пристосування на зразок рівнів і нівелірів.
  • У випадку з отсыпными схилами в обов'язковому порядку виконується трамбування. Дана задача вирішується ручними катами або віброплитою.
  • Виконується розкочування матеріалу по розміченій і підготовленої площі. Як зазначає інструкція з зміцнення укосів георешетками, незалежно від кута схилу, верхня частина покриття повинна захоплювати горизонтальну площину мінімум на 50 див.
  • Матеріал фіксується спеціальними кріпленнями відповідно до оптимально підходить для конкретного випадку силою натягу.
  • Проводиться контрольний замір і оцінюється фізичний стан покладеної георешітки.
  • Стільники конструкції заповнюються сипучим матеріалом.
  • Використовуються кріпильні матеріали

    Укладання георешітки може проводитися як в одиночному, так і в множині порядку. Тобто не обов'язково для одного майданчика прагнути обмежуватися одним модулем – можливості для зчіпки і формування міцних швів виключають проблеми руйнування єдиного армуючого полотна. Інша справа, що кожен модуль повинен фіксуватися по краях в окремому порядку незалежно від того, сполучається з ним сусідній модуль. З цього і слід виходити, визначаючи кількість кріплень.
    Зміцнення укосів георешеткой: технологія та рекомендації

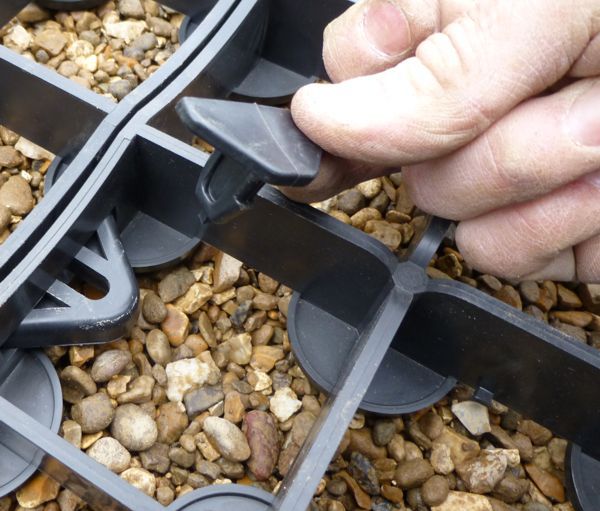

    Монтаж георешіток для зміцнення укосів може виконуватися різними технічними засобами, але частіше застосовуються нагелі, пластикові або металеві анкери, а також скоби із сталевої арматури. Кріплення здійснюється як по краях, так і по центральній осі. Причому не рекомендується розміщувати фіксатори по прямій лінії. Найбільший зміцнюючий ефект забезпечить конфігурація розстановки кріплення в шаховому порядку. Для скріплення окремих модулів між собою додатково використовується пневмостеплер. За середніми розрахунками, на фіксацію 1 км 2 суцільний георешітки йде близько 2000 кріпильних елементів.

    Який матеріал використовувати в якості заповнювача?

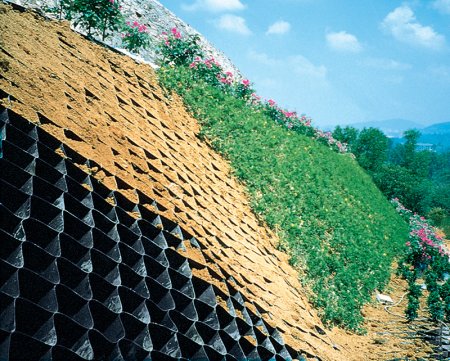

    Після установки геокаркас можна приступати до заповнення його сот сипучим матеріалом. У цій якості може виступати і звичайний грунт, і піщано-щебенчатой суміші. Вибір визначається вимогами до зміцнення і зовнішнього вигляду покриття. І якщо у випадку з дорожніми насипами зміцнення укосів георешеткой зовсім не орієнтується на декоративні завдання і може бути доповнено бетонними опорами, то в ландшафтному дизайні, навпаки, створюється водопостачальна інфраструктура для поливу рослинності. У цьому разі заповнення здійснюється із застосуванням плодоносного грунту або піщано-торф'яної суміші, після чого проводиться висадка насіння декоративних рослин або газону.
    Зміцнення укосів георешеткой: технологія та рекомендації

    Поради щодо зміцнення неподтопляемых укосів

    Найпростіший тип ландшафту з ухилом, для якого можна застосовувати дві схеми армування:
  • Техніка підходить для малосвязанних і глинистих грунтів. По всьому схилу укладається георешітка для зміцнення укосу з наступною фіксацією. У верхній частині кордону модулів повинні заходити під кам'яний упор, який буде перешкоджати розмивання схилу при рясних опадах.
  • З верхньої та нижньої частини покриття геокаркас з заповнювачем повинно повністю закривати укіс. При цьому в нижній області організовується герметична канава, переправляющая стоки в найближчий водозбірник або каналізацію.
  • Техніка зміцнення підтоплюваних укосів

    Регулярно підтоплювані схили схильні як власним розмиву і руйнування, так і деформації зовнішніх шарів армуючих. У зв'язку з цим повинні бути вжиті додаткові заходи щодо захисту геокаркас. По-перше, повинна використовуватися тільки об'ємна сітка, а по-друге, в якості заповнювача повинен застосовуватися ефективний дренажний матеріал – наприклад, гранітний щебінь діаметром 20-40 мм Якщо передбачається інтенсивний стік води, то поверхню решітки бажано залити бетонним розчином. Під самим армуючим шаром укладається захисний шар із зворотного фільтрацією на основі того ж геотекстилю.

    Висновок

    Зміцнення укосів георешеткой: технологія та рекомендації
    На фоні активного процесу урбанізації і стрімкого ритму міського життя зростає інтерес до природних об'єктів з усіма атрибутами ландшафтного дизайну. Разом з цим виникає потреба у вирішенні проблем, пов'язаних із захистом природного ґрунтового масиву від розмивів водою і ерозії. Для запобігання негативних наслідків подібних явищ на схилах якраз і застосовуються георешітки. Це просте і ефективне рішення, яке і фінансових витрат цілком привабливо. Приміром, георешітка «Геоспан» для зміцнення укосів в базовому виконанні коштує близько 150 руб/м 2 . Це конструкція з об'ємною стільниковою структурою на основі поліетиленових стрічок, стільники яких можна заповнювати щебенем, ґрунтом та піском. Також існують і більш функціональні модифікації, у тому числі розраховані на експлуатацію в умовах широкого температурного діапазону від -60 до + 70 °С.
