Для чого потрібна лінза Барлоу?

Лінза Барлоу – це аксесуар з оптики, який використовується для спостереження через телескоп за допомогою візуальних і фотографічних спостережень. Вона дозволяє досягти більш високого діапазону збільшення і підвищеної якості зображення.

Призначення лінзи

Для чого потрібна лінза Барлоу? На відміну від інших астрономічних елементів, вона дозволяє досягти підвищеного фокусної відстані через об'єктив телескопа. Цей ефект досягається за рахунок вбудованої негативною розсіювальної лінзи. Двояковипуклое скло з негативним ефектом зменшує кут збіжних від апертури променів. За рахунок цього зростає фокусна відстань.




Основний показник ефективності – кратність збільшення. Зазвичай використовуються моделі від 2-х до 5 рівнів кратності. Кратність збільшення – це ступінь зростання фокусної відстані апертури. Зустрічаються моделі з не дуже поширеною кратністю на 25 або 225. Середній рівень кратності – 3 – відповідає моделям наглядової телескопів. Збільшення понад 3-кратного дозволяє робити високоякісні фотографії. 2-кратна лінза Барлоу – найбільш поширений варіант у виробництві і продажу.

Склад комплекту

Оптичний блок лінзи включає корпус з оптичною частиною всередині. Заводська комплектація включає наступні одиниці товару:
- корпус з металу (зазвичай чорний) з фірмовою наклейкою і позначенням моделі;
- затискний гвинт з металу, що фіксує окуляр, з діаметром посадки 125";
- різьба на верхній частині корпусу (Т-подібна) дозволяє кріпити лінзу до фотоапарата або іншому фотообладнанню;
- перехідне кільце з різьбою 125", що дозволяє здійснити кріплення всього оптичного блоку і фільтрів для світла з аналогічним розміром різьби;
- канавка, призначена для захисту деталі від випадіння у разі неповного затиснення у складі фокусера телескопа;

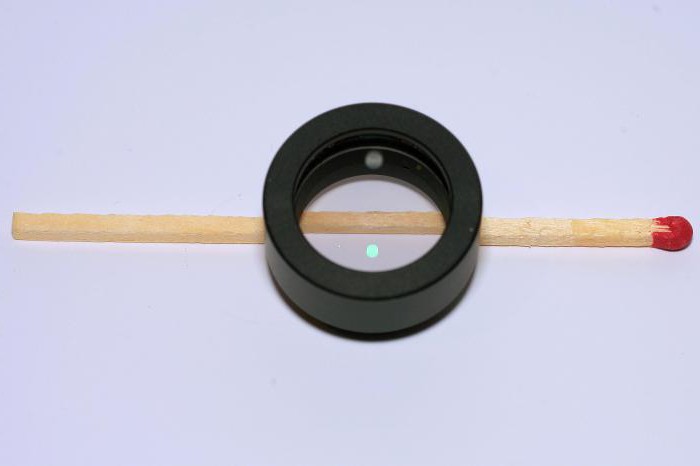

- склеєна негативна ахроматична лінза в складі оптичного блоку, призначена для розсіювання, загальним діаметром 24 см. Світловий діаметр при цьому становить 22 см, а ширина – 07.




У робочому положенні лінза поміщена своєю плоскою частиною назовні, а опуклої – всередину телескопа, з торця краю деталі почернени. На поверхні, її можна виявити безліч шарів просвітлення синьо-фіолетових відтінків. Прикріплення до оптичного блоку здійснюється за рахунок ущільнювального кільця, яке загортають по різьбі. Деталь, вироблена в Китаї, зазвичай позначається як Barlow T-Adapter 1x14" з номером конкретної моделі. Загальна висота становить 73 см в повній збірці.

Функції збільшувача

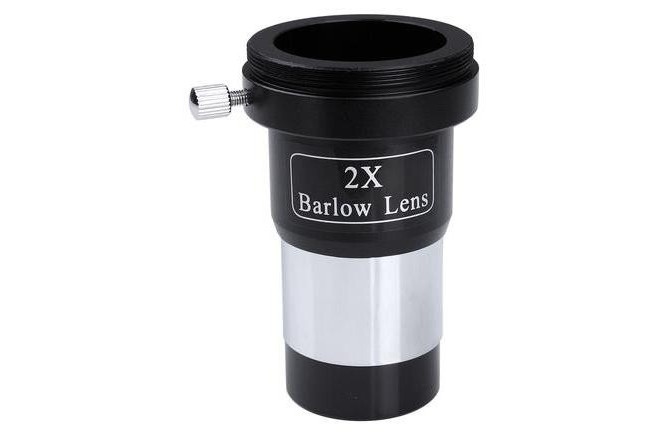

Розглянемо модель з дворазовим збільшенням. Лінза Барлоу, склеєна з двох елементів, має розмір посадки окулярів 125 мм з коефіцієнтом збільшення 2. Є Т-різьблення, а також просвітлення. Вага її становить близько 90 р. Схема лінзи Барлоу включає вбудований світлофільтр. Особливість даного пристрою – можливість викрутити весь оптичний блок разом з збільшувачем і поставити в порожній блок будь-фільтр потрібного розміру.




Результати приємно дивують: такий варіант дозволяє зменшити яскравість Місяця, якщо встановлені поляризуючі світлофільтри, а сонячні плями стають більш контрастними (особливо при використанні спеціальних фільтрів Baader Solar Continuum). Контрастність деталей на малих планетах підвищується з використанням кольорових фільтрів.
Основні функції виконуються на гідному рівні. Якщо знімається лінза з усім оптичним блоком, то залишається лише втулка зі світлофільтром, що в комплексі може служити перехідником.

Принцип роботи

Це багатофункціональний пристрій, дозволяє виконувати астрономічне спостереження і фотографування, сумісний з дзеркальним фотоапаратом. Наявна Т-різьблення дозволяє приєднати через Т-кільце, що служить перехідником, будь-яку модель фотоапарата. Астрономічне фото може бути виконано в будь фокусуванні, навіть без використання лінзи Барлоу – користувач може в будь-який момент викрутити весь оптичний блок з лінзою. При цьому порожня втулка може працювати в якості перехідника – з'єднувати фокус телескопа і прийняти будь світловий фільтр для здійснення зйомки в прямій фокусуванні через наявний світлофільтр. Це бюджетний варіант астрономічного пристрої для отримання якісних контрастних зображень. Пристрій дозволяє здійснити більш широкий винос зіниці і пригнічувати при цьому виникають у процесі збільшення аберації.

Пристрій з адаптером

Лінза Барлоу Celestron 2x с Т адаптером не має особливих відмінностей у функціях від звичайної моделі, але дозволяє невеликі відмінності у вазі за рахунок присутності перехідника. Зображення в обох видів лінз ідентичне, відмінностей у будові збільшувача немає. Однакову будову, як і якість механіки і оптики, забезпечує позитивний рівень зображення з достатньою різкістю, чіткістю і результуючим збільшенням до 160 крат.
Застосування збільшувача з адаптером дає можливість оглядати Юпітер і його основні пояси, яких значиться чотири, а також Велика Червона Пляма. Цілком гідно отримане зображення кілець Сатурна з поясами з хмар. Поєднання з іншим окуляром (наприклад, SkyWatcher) дає можливість переглядати місячну і сонячну поверхню з кратерами і різними утвореннями. На Сонці видно окремі спалахи, плями, факели. Якість зображення досягається за рахунок спільної роботи двох лінз – їх парна робота знижує аберацію, усуває додатковий хроматизм. Гірше проявляють себе пристрої Барлоу в спільній роботі з ширококутним об'єктивом і окуляром. Набагато зручніше поєднувати їх з окулярами малого виносу і простих схем: окулярами Рамсдена, Кельнер, Плессла та іншими.

Відгуки користувачів

Які має лінза Барлоу відгуки? Більшість покупців говорять про позитивні якості товару. Це добротні, недорогі і доступні для новачків збільшувачі, які надають користувачеві весь необхідний функціонал для здійснення зйомки і виконання астрономічних спостережень і дослідів. Варіант з адаптером дозволяє більш глибоко і суттєво оглядати космічні об'єкти з максимальною чіткістю і детальністю. Вибір моделі залежить від потреб дослідника або фотографа і його матеріальних можливостей.
