Проводка в бані: електричні прилади, вибір кабелю, правила монтажу

З давніх часів в лазнях було тільки природне освітлення - через невеличке віконце. З появою доступного електрики умови помітно покращилися. Разом з тим, проводка у лазні вимагає ретельного підходу з-за підвищеної вологості і температури. У парній буде комфортно, якщо в ній відсутні зайві дроти і вимикачі, а кожного світильника відведено своє місце.

Повітряний ввід в баню електрики

Проводка в лазні підключається від домашнього розподільного щитка. Кабель прокладається під землею або простягається по повітрю, що значно простіше. При цьому слід дотримувати наступні правила.


Прокладка електрики над автошляхами проводиться не нижче 6 м, а над ділянками, де проходять пішоходи - від 35 м і більше. Повітряний ввід у будівлю проводиться на висоті не менше 27 м. Для цього застосовуються ізольовані проводи серії СІП з перетином не нижче 16 мм 2 . Для них не потрібен несучий трос. Його роль виконує нульовий провід, який може бути з ізоляцією або без неї. Дроти кріпляться на кронштейни з анкерними кріпленнями. Їх важко ввести в щиток з-за високої жорсткості. Тому зовні будівлі дроти з'єднуються з мідним кабелем типу ВВГнг або NUM. Він вводиться в будинок через металеву трубу, нахилену до вулиці на 5-10 0 . Жили кабелю введення з'єднуються з СІП з допомогою герметичних проколюють затискачів.

Введення по підземному кабелю

Підземний введення проводиться броньованими кабелями типу ВБбШв або ВБбШвнг. Для них не небезпечні усадка грунту і гризуни. Переріз жил складає від 10 мм 2 . Кабель поміщають у траншею глибиною 70-100 см, в шарі піску. Щоб виключити появу натягу при осіданні грунту, укладання роблять хвилеподібно. Металеві труби для захисту кабелю застосовувати не рекомендується, оскільки в них накопичується конденсат. Доцільно використовувати їх при вертикальному виведення кабелю з землі на стіну або стовп.


У передбаннику монтується щиток, який вводиться кабель.

Способи підключення електрики

Від будинку підключення до лазні зазвичай роблять однофазним, але можливо і трифазне. У першому випадку струм подається до споживача по фазному дроті, а тому йде за нульовим. У трифазній схемі струм тече до навантаження через 3 дроти, а повертається по одному. Деякі електроприлади можуть підключатися тільки за цією схемою. Переваги трифазної мережі наступні.

Потужність може перевищувати 30 кВт, хоча для лазні цього не потрібно.

Можуть підключатися електричні прилади як з одно-, так і з трифазним живленням.

Недоліком є необхідність встановлення в щиті спеціального обладнання. Крім того, всі фази повинні бути рівномірно завантажені для коректної роботи мережі.

Вимоги до електропроводці

Окрема лінія від електрощитка до лазні повинна бути забезпечена захисним автоматом. Від нього йдуть кабелі до освітлювальних приладів типу ВВГнг і NUM. Вони можуть нагріватися до 70 0 С і не підтримують процес горіння.

Проводка в лазні для парилки підбирається з термостійкістю 170-180 0 З (Типи ПМТК, ПВКВ, РКГМ, АППВ та ін). Її можна монтувати близько від печі. Термо - і вологостійкий кабель з силіконовою ізоляцією виводиться в коробку, розташовану в місці, де немає високої вологості і температури, а потім до нього підключають звичайний дріт, що йде до щитка.

Встановлюється прихована електропроводка, але також дозволяється відкрита. У цегляних стінах вона прокладається під шаром штукатурки. По дерев'яним поверхням її протягують в гофрованих трубах, прикріплених металевими скобами. Захист металевими трубами не допускається із-за корозії.

Дотик проводами дерев'яних поверхонь не допускається. Для цього все електрообладнання розташовується на термостійких прокладках з азбесту або металу. Ізолятори розташовуються по горизонталі з кроком 35-40 см, а по вертикалі - по 2 на кожну колоду.

Дроти при однофазному введенні беруться трьохжильні для забезпечення заземлення приладів.

Вимоги до електроустаткування

Освітлення в парильні - це єдині з електроприладів, що там можуть застосовуватися, але також може встановлюватися електрична піч.

Все обладнання підбирається зі ступенем захисту від вологи не нижче IP44 (регіон). Якщо застосовуються світлодіодні світильники для басейнів, які можуть занурюватися у воду, вони мають максимальний ступінь захисту IP68.

Щиток монтується в сухому приміщенні, наприклад в передпокої. В ньому повинні бути головний enter, автомати і ПЗВ на 5-10 мА. Доцільно світильники живити від понижуючого трансформатора.

Правила ПУЕ вимагають встановлення обмежувача температури в парній для електронагревательной печі до 140 0 С.

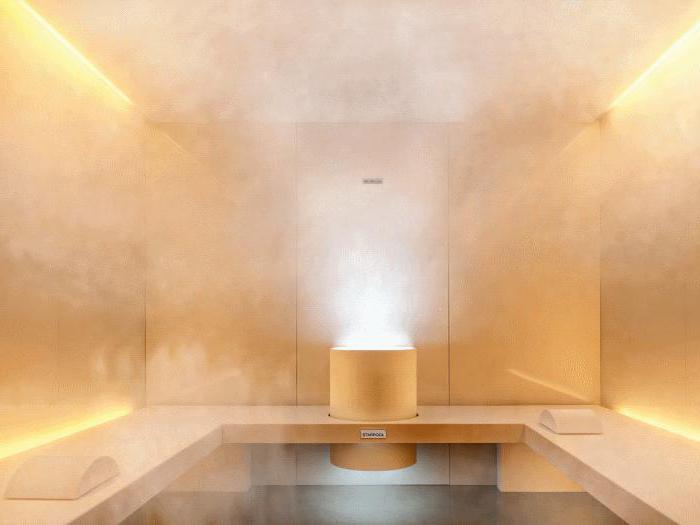

Світильники для високої температури встановлюються зі стійким до вологи і нагріванню плафоном і патроном з кераміки. Металеві частини корпусу заземлюються. Для мийки підходять будь-які світильники, застосовувані у ванних кімнатах. Напруга освітлення зазвичай становить 12 В або 24 Ст. Можна застосовувати світильники для басейнів і фонтанів, які можуть скільки завгодно довго знаходитися під струменями або бути зануреними у воду. Вони працюють від трансформаторів і володіють підвищеною електробезпекою. Вітається природне освітлення в парній.

Електричний підлогу в лазні потрібно, якщо покриття робиться з керамічної плитки на бетонній основі. Його монтують у стяжці, в шарі плиткового клею або зверху - в пластикових термостійких матах. Потужність становить 180-220 Вт/м 2 . Зверху нагрівачі закриті шаром алюмінієвої фольги, яка заземлюється.

Підключення проводів в лазні робляться з розрахунку їх мінімального проходження через мийну і парну.

Світильники монтуються на стінах, де температура нижча, ніж на стелі. Потужність ламп розжарювання не повинна перевищувати 60 Вт.

Як розрахувати електропроводку?

Розрахунок будь електропроводки починається з визначення потужності всіх приладів. Для освітлення знадобиться 1-2 кВт. Близько 3 кВт знадобиться на пральну машину. Електрична піч споживає 5 кВт і більше.
Провід від будинку до ввідного автомата щитка лазні сприймає всі навантаження і його перетин буде максимальним (зазвичай - 4 мм 2 ). Потім окремий кабель піде до електропечі. Його перетин буде трохи менше основного, оскільки споживається максимальна потужність (25 мм 2 ). Також підключаються окремі лінії на освітлення і розетки з меншими перерізами проводів. Для кожного з них підраховується своя споживана потужність і допустимий переріз. Важливо! Проводка в лазні не повинне перевантажувати систему електропостачання в будинку. Перед монтажем треба визначити, яку потужність потягне домашня мережа.

Потужність електрообладнання

Визначення потужності не складає труднощів, оскільки вона вказується на обладнанні. Перше число означає напруга 12 В, 24 В, 220 В), а друге - потужність, кВт. В залежності від величини загального навантаження вибирається переріз жил кабелю. При грубій оцінці на 1 мм 2 перерізу мідного дроту припадає 10 А навантаження. Точніше можна визначити за таблицями, в яких враховується спосіб прокладки. Наприклад, для підземного кабелю переріз буде потрібно більше, ніж для повітряного. До розрахункових значень додається 20 % запасу потужності. Зазвичай для лазні беруть провід перетином 4 мм 2 .

Вибір автоматів і УЗО

Автоматичні вимикачі служать для захисту проводки від коротких замикань і перевантажень. Автомати підбираються по струму спрацьовування на 10-15 % нижче максимально допустимого значення для проводу. Вони розрізняються за класами. Для помірних навантажень, яким схильна проводка будинку і лазні зазвичай застосовуються автоматичні вимикачі класу С. На введення однофазної мережі ставиться двополюсний автомат, а на відходять від щитка лінії - однополюсні. При цьому важливо, щоб підключення проводилося через фазний провід. Важливим приладом в щитку, необхідним для приміщення з підвищеною вологістю, є УЗО. Воно вибирається зі стандартного ряду, на сходинку вище за номіналом, ніж у підключеного перед ним автомата. Якщо останній розрахований на 25 А, то ПЗВ береться на 30 А.

Пристрій внутрішньої електропроводки

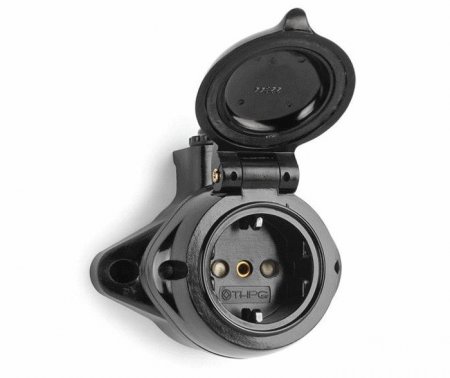

Дроти прокладаються в нижній частині стін. Герметична розетка з кришкою або вимикач мають введення знизу або збоку. При бічному введенні проводу згинаються у вигляді коліна, щоб волога не стікала по ним всередину. В парилку проводу входять через стіну, в місцях розташування світильників. Їх вільні кінці повинні бути з невеликим запасом, щоб зручно підключати до клем. Електричні прилади заземлюються, якщо у них є металеві деталі корпусу. Для цього підвідні кабелі вибирають трехжильними. Всі дроти від електроприладів збираються в щитку.

Монтаж проводки

Складання схеми проводки в лазні.

Установка щитка. Він потрібний для розподілу електроенергії споживачам. До нього забезпечується вільний доступ, можливість вентиляції і не допускається вплив на нього високої температури і вологості. Для зручності обслуговування щиток встановлюють на висоті 14-18 м. В ньому розміщують ввідний автомат, до якого підключають фазний провід сірого кольору і синій - нейтраль. Жовто-зелений провід заземлення з'єднується з колодкою захисного, від якої робиться розводка на електроприлади. Для лазні потрібен окремий контур заземлення. Дотримуючись кольору, дроти розводять по автоматам ліній освітлення, розеток і електропечі. З внутрішньої сторони дверцят щитка приклеюється схема всієї електропроводки лазні. Кожен автомат підписується, для якої групи споживачів він призначений.

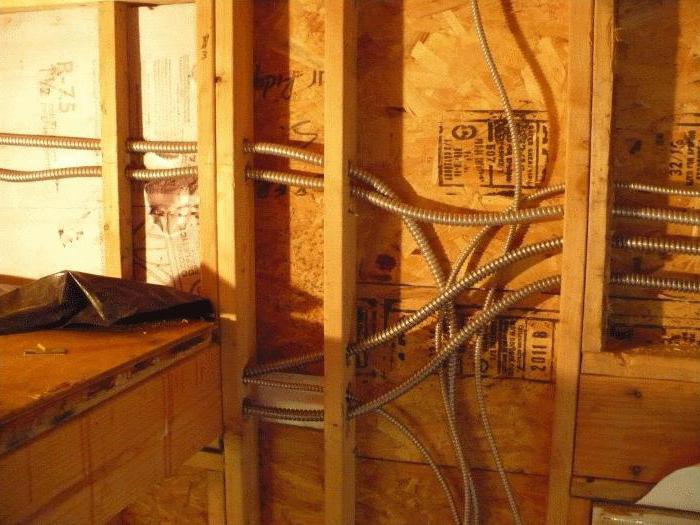

Розводка кабелю від щитка. Прокладка робиться тільки по горизонталі і вертикалі. Перегини і скручування не допускаються. Монтаж проводиться відкритим, закритим або комбінованим способами. Відкритий спосіб передбачає прокладку поверх дерев'яних поверхонь, через гофрорукав, кабель-канал або лоток, виготовлені з матеріалів, що не підтримують горіння. На дерев'яних поверхнях під них підкладаються смужки ізоляційних матеріалів, які виступають на 10 мм з обох сторін труби або короба. В місцях кріплення це необхідно робити обов'язково. По стінах або стелях проводка прокладається на ізоляторах, роликах, тросах або струнах. З'єднання проводів виробляються тільки в розподільних коробках. Прихована електропроводка в лазні прокладається тільки всередині конструкцій, в гофра або закритих коробах (стіни, стелі, під знімною підлогою, в перекритті, всередині конструкцій).

Підключення світильників. Корпус вибирається металевим, а плафон - скляний. В мийну і парилку допускається проводити до світильників напруга від 12 до 36 Ст. Дроту для освітлення вибираються перетином 15 мм 2 .

Підключення розеток. Їх встановлюють тільки у передбаннику або кімнаті відпочинку. Перетин дроту 25 мм 2 .

Підключення електроприладів. Нагрівальний бак і пральна машина встановлюються в сухому приміщенні.

Як підібрати електропіч?

Підключення електропечі. Піч огороджують дерев'яним парканчиком з ізоляцією азбестом з внутрішньої сторони. Вона підбирається по потужності, в залежності від об'єму приміщення і необхідної швидкості нагріву. Крім того, при покупці слід вибирати відповідні габарити, а також типи: настінні, підлогові, з парогенератором і ін. Коштують вони від 5 тис. руб. і вище. Витрати електроенергії на обігрів досить великі і не всякі зовнішні електромережі зможуть надати потужність понад 5 кВт, наприклад, для дачі. Електрокам'янка встановлюється з прямим кабелем від автомата щита.

Поширені помилки при прокладці електропроводки в лазні

Розташування проводів до кам'янки і димоходу ближче, ніж на 08 м.

Прокладка проводки ближче 05 м до батарей або трубах.

Застосування світильників в парилці і душовою нижче ступінь захисту IP44.

Для проводки при підвищеній температурі застосовується пластиковий кабель-канал, який швидко деформується від нагрівання.

Проводка розташована на стелі парної. Особливо небезпечно її прокладати над піччю.

Висновок

Проводка в лазні працює в особливих умовах експлуатації. Підвищені температура і вологість в приміщеннях вимагають дотримання всіх вимог електробезпеки. При грамотному проектуванні, правильному виборі кабелів з електроустаткуванням і з дотриманням всіх правил монтажу електропостачання лазні буде надійно працювати довгі роки.
