Що таке герконове реле?

0 1848

В електроніці одним із найменш надійних вузлів вважається контактна система. В реле також присутні тертьові металеві деталі, знос яких веде до зниження працездатності пристрою. Це послужило причиною для створення герконов (герметичних магнітокерованих контактів).

Принцип дії

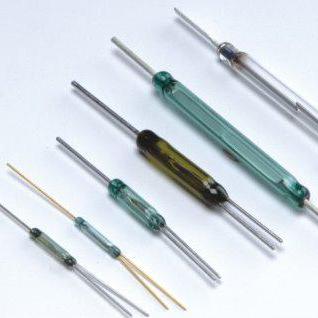

Що таке герконове реле?
Робота герконового реле базується на силах взаємодії, що виникають у магнітному полі між різними феромагнітними тілами. Вони також викликають деформацію і зіштовхують електрони з токопроводів. А що ж являє собою герконове реле? Принцип дії на практиці вимагає наявності електричного апарату, який змінює стан електричної ланцюга з допомогою механічного (раз)замикання. Це відбувається під впливом керуючого магнітного поля на необхідні елементи, які поєднують в собі функції пружин, контактів і ділянок ланцюгів.

Як влаштовано найпростіше герконове реле і де воно використовується?

Що таке герконове реле?
Даний прилад застосовують, щоб контролювати положення рухомих деталей. Давайте розглянемо прості комутаційні пристрої, де є замикаючі контакти. У них є два контактні сердечника, у яких спостерігається висока магнітна проникність. Вони розміщуються в герметичному скляному балоні. Він заповнюється чистим азотом, його поєднанням з воднем або інертним газом. Це дозволяє запобігати окислення використовуваних сердечників. Розміщується балон всередині обмотки управління, яка живиться постійним струмом. Коли відбувається подача енергії, то виникає магнітне поле. Він проходить через робочий зазор за контактним сердечникам і замикається навколо котушки управління. Магнітний потік, що виникає при цьому, створює тягову електромагнітну силу, яка поєднує елементи. Щоб отримати мінімальний перехідний опір, контакти покривають паладієм, золотом, радієм або сріблом. Ось така схема герконового реле. Звертаю вашу увагу на багатофункціональність контактів сердечника: вони виступають як струмопроводу, пружини і магнітопровода!

Герсикони

Звичайне герконове реле володіє досить великим розкидом, які коливається від 03 до 09 одиниць. Щоб збільшити номінальну потужність і комутаційний струм спеціально використовують дугогасильні контакти. Реле з такими «надбудови» і називають герметичними силовими контактами (або герсиконами). Використовуються вони, як правило, щоб запускати асинхронні двигуни потужністю до 3 кВт. Особливо серед них виділяються реле з ферритами, що володіють властивістю пам'яті.

Переваги герконовий реле

Що таке герконове реле?
Які ж переваги мають ці комутаційні пристрої? До них відносять:
  • Можливість використання за будь-якої вологості або запиленості завдяки повній герметизації контакту.
  • Малі габарити, маса і проста конструкція.
  • Висока швидкість роботи, що робить можливим використання пристроїв при значній частоті комутації.
  • Широкі області застосування.
  • Межконтактний проміжок має високу електричну щільність.
  • Працює в широкому спектрі температур (приблизно починаючи з -60 до +120 градусів).
  • Недоліки

    Але для повноти картини необхідно повідомити не тільки про позитивні моменти роботи, але і про негативні:
  • Магнітно-рушійна сила володіє низькою чутливістю управління.
  • Чутливість до ударів балона реле.
  • Сприйнятливі до зовнішніх магнітних полів. Потребують спеціальних заходів захисту.
  • Комутація ланцюга можливо тільки малої потужності.
  • При великому струмі можливе самовільне розмикання контактів.
  • «Неадекватна» робота при використанні змінного напруги низької частоти.
  • Вітчизняні пристрої

    Що таке герконове реле?
    Слід зазначити, що з часу розпаду Радянського Союзу ринок встигли заполонити зарубіжні пристрої (тайванські, китайські та німецькі). Але Рязанським заводом металокерамічних приладів була випущена вдала серія РКГ. Причому варто відзначити, що деякі реле можуть похвалитися параметрами, які відсутні у зарубіжних зразків. Так, в першу чергу необхідно згадати про РГК-53 де вийшло сконцентрувати основні переваги і одночасно усунути недоліки пристроїв. При цьому герконове реле володіє хорошими показниками навантаження, кількістю циклів, габаритами, масою і малою споживаною потужністю. Інші зразки хоча і володіють меншою досконалістю, є серйозними конкурентами зарубіжним зразкам, не поступаючись їм за якістю, а багато в чому і будучи вище них на цілу голову.
