Обв'язка радіатора опалення: норми і вимоги, покрокова інструкція, поради

Облаштування або заміна системи опалення відбувається за допомогою установки радіаторів, які подають тепло. Монтажні роботи складно уявити без якого-небудь інструмента. Обв'язка радіатора опалення відбувається за наявності певних матеріалів. Принцип робіт з чавунними або поліпропіленовими батареями однаковий. Виняток – наявність деяких додаткових компонентів. Сама фіксація радіаторів має відміну від чавунних батарей (це наявність спеціальних гачків).

Скидання повітря

Щоб робота опалювальної системи була повноцінною, потрібно створити скидання повітря. Кран Маєвського у алюмінієвих теплообмінників йде в комплекті. Фіксується на всіх установках по периметру. Для фіксації потрібні перехідники (все в комплекті). Крім цього, є й автоматичні скиди повітря з опалювальної системи. Ці нюанси враховуються перед початком обв'язки радіатора опалення. Автомати мають свої мінуси – непривабливий зовнішній вигляд.


Бокове підключення батареї передбачає чотири виходи, де перший і другий – подаючий і зворотний потік води. А ось на третьому монтують кран Маєвського, останній має кришку. Який колір радіатора вибрати? Найчастіше купуються батареї білого кольору. Буде потрібно два додаткових запірного крана. Їх фіксують на вході і виході, з можливістю регулювання. При поломці подача води відсікається, батарея демонтується. Інша система залишається в роботі, можна придбати простий кульовий кран, але регулювати подачу тепла в ньому не вийде. Щоб тепло надходило в приміщення з можливістю зміни напору, підходять спеціальні терморегулятори. Їх мінус у тому, що потік води знижується, при низькій тепловіддачі їх не варто монтувати.

Без чого не виконати обв'язку радіатора опалення

Кронштейни – це пристосування для кріплення батареї до стіни. Невеликі розміри дозволяють використовувати два гачка – верхній і нижній. При збільшенні числа секцій кріплень стає більше. Надійно зафіксувати місця з'єднання вийде при допомоги стрічки фум, клоччя, герметиків і т. д. Крім цього, потрібно:

Будівельний рівень.

Дюбеля.

Інструмент для виконання отворів в стіні.

Залежно від труб, обладнання, їх сполучає – паяльник або зварювальний апарат.

Де розташовуються опалювальні прилади

Обв'язка радіаторів опалення передбачає і схему розташування всіх приладів. Зазвичай всі батареї ставлять під підвіконням. Кількість секцій має бути таким, щоб зайняти не менше 80 відсотків від сумарної ширини вікна. Це дозволяє відсікати потоки холодного повітря, проникають в будинок. Витримуються розміри від статі (не менше 9 сантиметрів). До підвіконня не менше 10 сантиметрів, до стіни 5 сантиметрів. Ця інформація носить рекомендаційний характер. При створенні таких умов відбувається рівний і правильний обігрів приміщення.

Правила установки і кріплення

Зручно монтувати на рівні стіни. Після визначають середину отвору, за цим показником рівняють верхній край. Намічають місце розташування кронштейнів. Якщо система опалення не має примусового обладнання теплоносія, потрібно витримувати кут нахилу для примусу.
Встановлюючи гачки для фіксації, за основу береться навантаження на верхній, нижній вважається помічником у фіксації вибраного положення. Закріпивши кронштейни, навішуються батареї. Не кожна стіна може витримувати навантаження батареї. В такому випадку вибирають монтаж до підлоги. Є батареї, що випускаються відразу з ніжками.

Виконання системи обв'язки

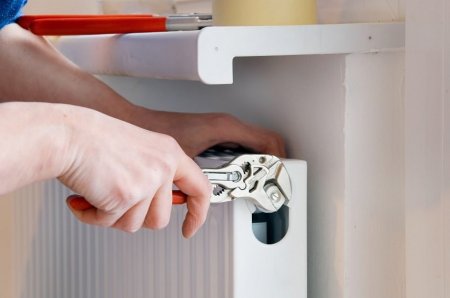

Як тільки теплообмінники встановлено, приходить момент підключення до системи опалення. Монтаж і обв'язка радіатора опалення мають три варіанти:

Одностороннє.

Діагональне.

Сідельний.

Крім цього, є нижнє і бічне підключення. Перший варіант передбачає відсутність вибору. Кожен виробник прописує суворі інструкції, що їх дотримуються. При будь-яких порушеннях підуть збої в подачі тепла. Бокове підключення найпоширеніше і має багато варіантів.

Підключення з одного боку

Цей варіант робіт зазвичай зустрічається в квартирах. Труб може бути дві або одна. Монтуючи їх на погонів, будуть потрібні:

кульові крани – 2 шт.;

трійник – 2 шт.;

згони в тій же кількості.

Все має бути з зовнішньою різьбою. Однотрубна система також фіксується байпасом. Без нього не можна, адже при поломці не потрібно відключати всі опалення. В роботі використовується стрічка фум, після чого на з'єднання наноситься паста. При використанні вкручивающих елементів не варто рвати різьблення, проявляючи фанатизм. Іноді простіше байпас приварити зварюванням. Саме так виконуються монтаж і обв'язка радіатора опалення у квартирах. Застосовуючи двотрубну систему, в цьому елементі відпадає необхідність. Все простіше – вгорі йде подача, внизу – "обратка" теплоносія. Крани використовуються обов'язково в будь-якій схемі. Не варто на стояк встановлювати байпас, інакше тепло в інших квартирах закінчиться.

Діагональне підключення

Обв'язка радіатора опалення поліпропіленом – це найпростіший варіант. Простий метод – діагональне підключення. Роблячи нижню розведення, створити таку систему нескладно. Буде йти подача зверху з одного боку, а "обратка" - знизу з іншого. Складаючи схему, враховується подача теплоносія, при будь-якій кількості труб.

Сідельний підключення

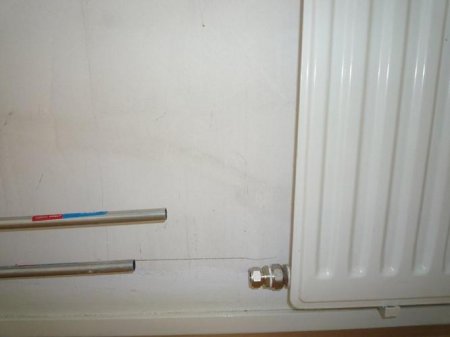

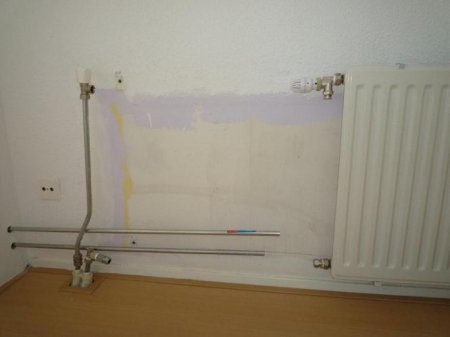

Монтаж і обв'язка радіатора опалення іноді мають приховане підведення труби. Система акуратно виглядає, але має свої принципи роботи. Якщо обраний такий спосіб або нижня розводка, то краще використовувати сідельний підключення. При роботі з двома трубами, фіксують байпас (або ж монтують без нього, за бажанням). Завжди ставлять крани з обох сторін, щоб відсікти батарею. При однотрубному монтажі, якщо це багатоповерховий будинок, розводка не повинна бути вертикальна. Такий варіант підключення несе втрати тепла і робиться в рідкісних випадках.

Як вибрати схему

Правильна обв'язка радіатора опалення передбачає на першому етапі виконання схеми. В будь-якому приміщенні подача тепла є основоположною завданням. Вибір батарей не є основним моментом, але потрібно вміти їх грамотно підключати. Це допомагає виключати тепловтрати в процесі експлуатації.

Неважливо в приватному будинку або квартирі робиться робота. Хороший показник тепла в будь-якому випадку варіюється від 19 до 26 градусів. ККД батарей повинен відповідати метражу житлового приміщення. Відштовхуючись від цього, вибирається схема підключення батарей. В основному вибір цього показника відбувається на рівні планування будівлі, хоча не виключаються варіанти заміни старого опалення. У такій ситуації монтажні роботи ускладнюються. Центральна система опалення дає постійне надходження тепла в квартиру, тому краще підключатися до неї. Якщо такої можливості немає, створювати установку варто з дотриманням наявних правил. У тексті є фото обв'язки радіаторів опалення, за ним зрозуміло, що з чим фіксується. На опалювальну систему, а саме її здатність функціонувати, впливають деякі показники:

Правильно змонтована розводка. Важлива рівномірність подачі тепла в усі кімнати. Ціна системи позначається на обраному матеріалі.

Який котел вибрано. Він повинен справлятися з квадратами будинку, працювати не внатяжку.

Правильне розташування всіх елементів – радіаторів, насоса.

Кут нахилу і напрямок труб.

Перш ніж тепло почне надходити в будинок, доведеться продумати кожен елемент фіксації і подачі води. Показник ККД залежить від обраних радіаторів і труб. Обв'язка радіатора опалення з терморегулятором буде дорожче. Але регулятор дозволяє контролювати подачу тепла.

Якою схемою віддати перевагу

Існує кілька варіантів, вибір будується в залежності від приміщення. Якщо це однотрубна обв'язка радіатора опалення, сюди входить:

Труба.

Вентиль.

Перемичка.

Кран.

Повітряний клапан.

Двотрубна обв'язка радіатора опалення з терморегулятором припускає наявність наступних компонентів:

Труби.

Вентиля.

Крана.

Повітряного клапана.

Далі вибирається підведення трубопроводу до батарей з теплоносієм. Є три варіанти:

Бокове підключення.

Діагональне.

Нижню.

Підготовляється місце для радіаторів, вкручуються кронштейни або інші кріплення. Навішуються батареї, заливається вода в систему опалення, перевіряється на протечку. Обв'язка радіатора опалення в приватному будинку повинна виконуватися правильно. Місця з'єднання промащуються герметичними складами.

Особливості підключення

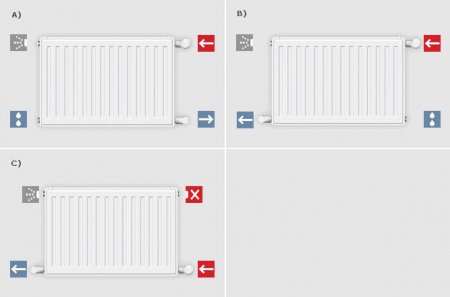

Кожен спосіб має свої особливості, при односторонньому підключенні спостерігається втрата тепла до 6 %. У діагонального цей показник знижується до 3. Якщо нижнє, параметр становить аж до 16%. Розглянемо детально три варіанти:

Одностороннє. До батареї йде труба з одного боку, подача зверху, обратка знизу. Всі секції починають нагріватися одночасно, систему зазвичай роблять в невеликому приміщенні, з великою кількістю секцій.

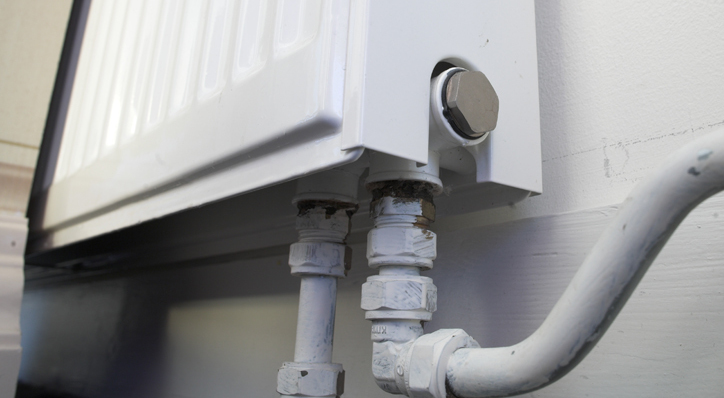

Підводка знизу. Цей варіант актуальний для тих житлових приміщень, де захована проводка. З'єднання йде внизу – подача і зворотний хід. Є великий мінус. Це поганий і нерівномірний прогрів верхньої частини батареї. Мало хто застосовує такий варіант. Фахівці вважають, що для великої житлової площі цей варіант неефективний.

Підключення по діагоналі. Коли одна система має багато з'єднаних між собою секцій, такий метод найбільш ефективний. Шлях теплоносія – кран Маєвського, заглушка, простір батареї. Рух спрямоване, тому при такому підключенні - максимальна віддача тепла і мінімальні втрати.

Від правильності вибору схеми підключення залежить ефективність обігріву і витрата палива. Тому на обв'язку звертають пильну увагу, а також на герметизацію кожного кута.

Що залежить від розташування батареї

На показник тепла в будинку впливають кілька факторів:

Обрана схема установки.

Швидкість руху теплоносія.

Виробник і потужність джерела тепла.

Наявність апаратури для регулювання і так далі.

Вірно встановлені радіатори опалення створять відповідний мікроклімат в приміщенні, дозволять рідко виконувати ремонт, техобслуговування, а також прослужать довго. За основу беруться такі фактори:

Де встануть батареї – вздовж стіни або заберуться в короби.

Які радіатори обрані – матеріал, потужність, розміри.

Застосовувана схема обв'язки.

Правильність виконання всіх робіт.

Виникають проблеми не тільки при установці нового опалення, але і при демонтажі старого. Ряд багатоквартирних будинків, побудованих давно, мають таку проблему, як високі тепловтрати. Прагнення мешканців - створити більш комфортні умови для проживання. Не завжди потрібна допомога майстра, легко все зробити своїми силами. Правильне розташування – це те місце, де спостерігаються найбільші тепловтрати. Важливо створити захисний бар'єр. Найчастіше теплообмінники розташовують під вікном. Конструкція самої батареї має значення. Знаходження батареї у відкритому вигляді, близько вільної стіни дає коефіцієнт корисної дії понад 96 %, відкрита ніша забирає від цього значення 4 %, а якщо повністю закрити короб, то коефіцієнт корисної дії буде до 89 %. Роблячи вибір, за основу беруться такі фактори:

Висота установки, залежно від простору під вікном.

Відсоток тепловіддачі. Різні моделі показують себе по-своєму. Варто враховувати запас потужності на випадок появи додаткового вікна тепловтрати.

Матеріал виготовлення – впливає на термін служби.

Не варто втрачати напрямок наявного або майбутнього інтер'єру. Важливо, щоб не відбувалося дисгармонії простору.

Висновок

У продажу є велика кількість радіаторів від різних виробників. Варто враховувати положення на ринку і відгуки покупців, щоб не помилитися. Створюючи мікроклімат в будинку, кожен намагається отримати максимум тепла від своєї системи опалення. Для цього застосовують якісні батареї, терморегулятори, вірно обрану обв'язку і джерело подачі тепла. Перед тим як починати роботи, виконується індивідуальна схема розташування обладнання і подача теплоносія. Одно - або двотрубна, діагональна, нижня, бічна обв'язка – кожна має свої особливості. Трапляється так, що з'являється в системі повітря і відбувається збій принципу опалення. Для цього достатньо скинути пробку, відкривши повітряний клапан.
