Як виготовити саморобний трактор з двигуном від "Оки"

Виготовити саморобний трактор з двигуном від "Оки" під силу будь-якому майстрові, який вміє працювати з інструментом і знає, з яких компонентів складається автомобіль. Перш ніж починати виготовлення агрегату, ви повинні вивчити його конструкцію і зрозуміти, для чого потрібні ті або інші вузли. Трактор, виготовлений своїми руками, буде гарним помічником у господарстві. Особливо ви це помітите при посадці городу або його прибирання. Але давайте більше докладно розглянемо всі важливі моменти.

Особливості тракторів на базі автомобіля "Ока"

Чим гарний силовий агрегат від автомобіля "Ока", так це тим, що він надійний і економічний. Крім того, на нього дуже легко знайти запчастини, в будь-якому, навіть самому зубожілому магазині вони є.


Для яких цілей можна використовувати саморобний трактор з двигуном від "Оки":

Позбавлення від бур'янів.

Викопування картоплі.

Для формування грядок.

Для культивування ділянки.

Для висаджування картоплі.

Крім того, якщо у вас є живність, то ви можете до цього трактора зробити причіп, в якому без проблем зможете вивезти гній, сіно, корм і т. д. Іншими словами, цей агрегат буде надавати вам саму активну допомогу.

Які потрібні агрегати для виготовлення

Для складання саморобного трактора з двигуном від "Оки" вам потрібно аварійний або розукомплектований автомобіль. А якщо точніше, то будуть потрібні такі агрегати:

Безпосередньо силовий агрегат (двигун).

Коробка зміни передач (трансмісія).

Півосі коліс.

Рульові механізми.

При бажанні можна взагалі взяти деякі агрегати від інших автомобілів, наприклад, класичної серії (ВАЗ 2101-2107).


Всі комплектуючі ви можете придбати за символічну суму і на розборках. Рама для трактора повинна виготовлятися з швелерів № 6-8. Допускається використовувати куточок 40 х 40 мм.

Матеріали та інструменти

Отже, тепер давайте розглянемо, які потрібні матеріали та інструменти для виготовлення саморобного трактора з двигуном від "Оки":

Зварювальний інвертор.

Кутова шліфувальна машинка (болгарка).

Набір ріжкових, накидних і торцевих ключів.

Набір викруток.

Листи металу.

Запчастини для автомобілів ВАЗ 2101-2107 і "Ока".

Диски для коліс і покришки – можна використовувати до 24 дюймів, залежить від того, де і як буде використовуватися трактор.

Сидіння підійде практично будь-яке, навіть від "Оки" підійде, тільки встановіть правильно їх. Мабуть, не варто «колхозничать» і ставити на конструкцію офісні крісла чи дерев'яні дошки. Це не тільки вдарить по комфортабельності, але і суттєво погіршить зовнішній вигляд.

Приступаємо до виготовлення трактора

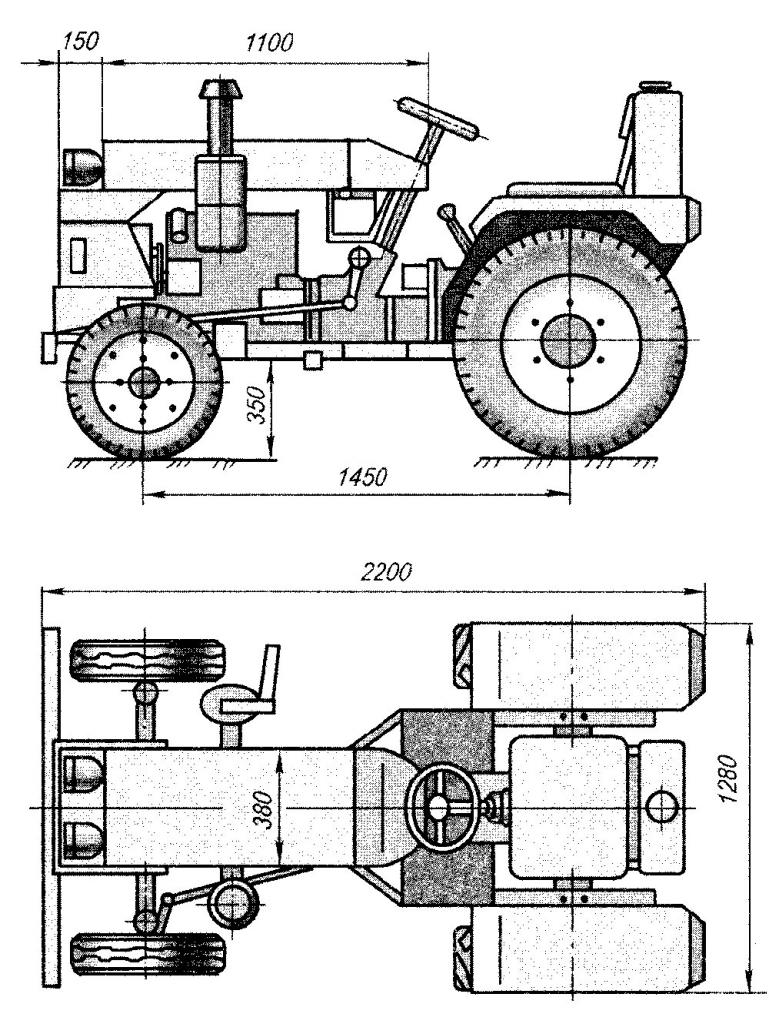

Отже, починаємо з виготовлення рами. Щоб зробити трактор своїми руками, потрібно два лонжерона – лівий і правий. Також буде потрібно наявність двох траверс (переднього і заднього). Для виготовлення лонжеронів потрібно використовувати швелер № 10. Для траверс підійде швелер № 12 № 16. Згідно зі схемою, наведеною в статті, потрібно з'єднати всі частини. Що стосується двигуна, то в ідеалі, звичайно, вибирати дизельний. У таких двигунів набагато вище крутний момент, ніж у бензинових. У тому випадку, якщо плануєте виготовити трактор з повним приводом, потрібно збільшувати передаточне число на парах КПП. Але якщо немає в наявності дизельного мотора, допускається установка агрегату від автомобіля "Ока".
Передній міст від "Оки" встановлюється на раму без змін і закріплюється на ній в чотирьох точках. В принципі, ви можете встановити карданний вал від будь-якого задньопривідного автомобіля, наприклад, ВАЗ-2101.

Привід трактора

Коробка передач ставиться на рамі трактора. Щоб синхронізувати зчеплення з мотором, потрібно зробити нову корзину. Вона обов'язково підганяється під необхідний розмір. В маховику, встановленому на колінчастому валу, потрібно задню площину зробити коротше. А в центрі потрібно зробити отвір. Ідеальний варіант – це установка гідравлічного або електричного підсилювача на рульове управління. Кожне колесо на провідному валу повинно управлятися окремими редуктором. Втім, при особливому бажанні можна поставити рульову рейку – вона набагато легше в управлінні, ніж редуктор від класики. Допускається використовувати задній міст від абсолютно будь-якої машини. Єдине, що доведеться зробити – вкоротити півосі. Адже ширина трактора менше. А тепер найголовніше – вибір коліс. При їх виборі потрібно враховувати те, для яких цілей будете використовувати трактор. У тому випадку, якщо виготовлений своїми руками трактор буде використовуватися виключно для транспортування вантажів, то допускається установка коліс з діаметром 13-16 дюймів. Але якщо буде потрібно виконувати сільськогосподарські роботи, то потрібно ставити колеса, радіус яких 18-24 дюйма.

Основні етапи виготовлення

Отже, тепер ви в курсі компоненти, які потрібні для виготовлення. Варто враховувати обов'язково той, який двигун на "Оці". Це, по суті, половина мотора ВАЗ-21093. Він простий, витривалий, надійний, але тільки за умови, якщо будете вчасно міняти всі комплектуючі. Отже, давайте розглянемо детальніше етапи виготовлення:

Спочатку робите раму з швелера № 10 і листового металу. Ви повинні на виході отримати конструкцію прямокутної форми.

Для межрамного шарніра ідеально підійде кулак від автомобіля УАЗ.

Задній і передній мости робите з компонентів від "Оки" або будь-якого іншого автомобіля.

Встановлюєте на рамі мотор. Якщо вірити відгуками власників, двигун "Оки" підходить для створення міні-тракторів. У нього достатня потужність, надійність, а найголовніше – це те, що запчастини для нього знайти дуже просто. До речі, якщо є бажання вдвічі збільшити потужність, то поставте мотор ВАЗ-21093.

Для поліпшення прохідності потрібно збільшити кліренс, а також розробити кріплення зчіпного механізму. Потрібно посилити задні і передні лонжерони.

Зчеплення – це два клиновидних ременя, передають обертання від двигуна до коробки передач.

КПП можна взяти будь – навіть від "Оки" ідеально підійде.

Далі виробляється установка компонентів рульового механізму.

Встановлюєте бензобак, гальмівні механізми і монтуєте електропроводку.

Треба звернути вашу увагу на те, що при складанні саморобного трактора ви витратите не дуже багато коштів. І такий агрегат повністю себе окупить за один сезон.
