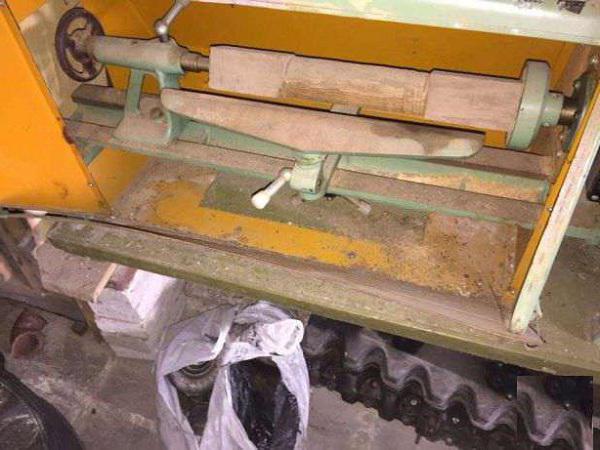

Токарний верстат СТД-120М по дереву

СТД-120М – це токарний верстат по дереву, призначений для обробки малогабаритних елементів з різних сортів деревини. Агрегат має вигідні відрізняють його від попередника особливості, які полягають у тому, що критичні робочі зони захищені огорожею, обладнані локальним освітленням. Крім того, модернізована основна електрична схема, передбачена система зменшення вібрації і рівня шуму, розроблена установка для видалення пилу і стружки механізованим способом.

Призначення

Верстат шкільний токарний СТД-120М використовується для легкої обробки дерева шляхом центрального взаємодії, з застосуванням планшайби і патрона, а також для твору елементарного свердління. Його функціоналу відноситься наступне:

Заточка циліндричних і профільних обертових елементів.

Здатність торцювати, закруглювати і відрізати заготовки під різними кутами.

Виконання точіння із зазначеного профілю.

Свердління.

Обробка плоских поверхонь діаметру в декоративному і профільному плані з використанням планшайби.

В чинне стан СТД-120М наводиться допомогою пуску електричної силової установки. Мотор розміщений у лівій частині агрегату. Крутний момент передається через ремінне взаємодія. Цьому процесу сприяє пара шківів: перший встановлений на валу двигуна, другий монтується на шпинделі фронтальної бабки.

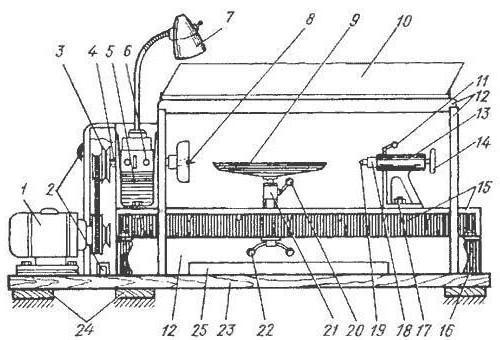

Облаштування

Верстат СТД-120М має деякі особливості пристрою, а саме:

Швидкісний режим обертання перетвориться за допомогою перекидання ременя на певні пази валів.

Контролюючий вузол з кнопками розташований на передній бабці, що забезпечує максимально зручний доступ до управління в процесі роботи.

Насадки шпиндельного типу можуть мінятися, вони включені в стандартний комплект обладнання.

Робоча зона захищена додатковими шторами з прозорими вікнами.

Видалити стружку та інші засорители можна з допомогою додатково підключається очисного блоку.

Підвищити точність проведених операцій дозволяє спеціальне освітлення, роботу якого контролює трансформатор понижуючого типу. Електрична блокування конструкції пасової передачі з вимикачем збільшує експлуатаційну безпеку.

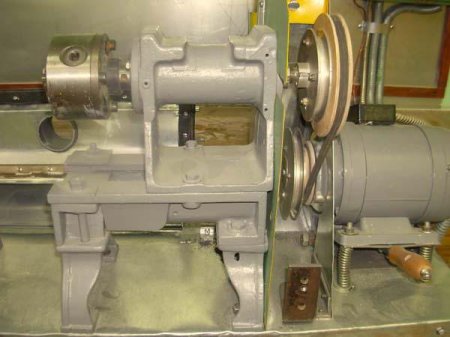

Фронтальна бабка агрегату

Цей вузол токарного агрегату СТД-120М використовується для монтажу і фіксації заготовки з подальшою передачею їй обертальних моментів. Даний елемент складається з суцільнолитого чавунного корпусу відкритого типу. У ньому расточени по осях пара отворів, службовців для розміщення радіальних, сферично виконаних підшипників. Робочий шпиндель – це фасонна вал зі сталі, що має справа різьблення для монтажу патрона, шайби та інших спецнасадок, які фіксують і обробляють заготовку. Зліва на кінці є двоступінчастий привід типу шківа, активується за допомогою клинопасової передачі від електродвигуна. По обидві сторони передньої бабки обладнані люки з повстяним набивки матеріалом. Пуск і стопор шпинделя здійснюється за допомогою блоку керування, розміщеного на корпусі.

Задній елемент

Ця частина верстата СТД-120М забезпечує опору при обслуговуванні довгих виробів, а також закріплення патрона, безпосередньо свердел та іншого інструментарію. Задній елемент пристрою складається з остова і пінолі, ковзної по направляючих пазах корпусу.
З одного боку рухомий гільзи передбачено отвір, відрегульоване на конус, куди поміщається задній упор, патрон або свердло з відповідним кінцевиком. З протилежного боку шляхом пресування вставлена втулка, що має внутрішню різьбу. Настановний гвинт забезпечує легке переміщення пінолі і оберігає її від обертання навколо власної осі. Елемент перерозподілу обертального моменту поєднаний з різьбовий втулкою, на одному краї якого встановлений маховик, зафіксований гайкою. Кріплення пінолі в необхідному положенні здійснюється затискний ручкою. Фіксація задньої бабки проводиться за допомогою гайки, сухаря (шайби) та болта. Для змащення робочих елементів у корпусі передбачені спеціальні отвори.

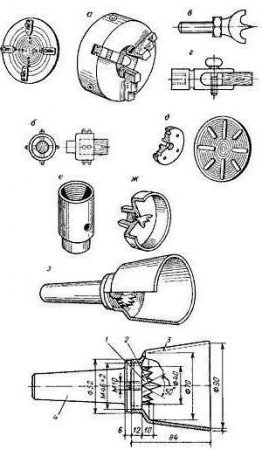

Основні і знімні пристосування

Верстат по дереву СТД-120М оснащується декількома основними елементами, а саме:

Тризубом, службовцям для закріплення оброблюваної деталі. Він має з одного кінця форму конуса, ідентичну шпинделю. Другий край елемента виконаний у вигляді вилки з трьома зубцями. Фіксується заготівля шляхом приміщення наміченого паза безпосередньо в тризуб, після чого другий кінець затискається в пінолі задньої бабки.

Чашечним патроном, що представляє собою деталь, що має з одного боку циліндричну нутро, а з іншого — конічний хвостовик, службовець для установки в шпиндельную частину фронтальної бабки. Круглу сторону заготовки щільно поміщають в патронну порожнину або затискають болтами.

Якщо оброблюваний виріб має багатогранну форму, використовується тисочний патрон.

Крім того, токарний верстат СТД-120М може оснащуватися патронами з трьома або чотирма кулачками. Вони служать для закріплення деталей за зовнішню частину. Самоцентрувальні елементи мають незалежне переміщення кулачка, що дозволяє прискорити обробку і підвищити її ефективність.

Електрообладнання та технічні параметри

Стосовно електричного обладнання токарного агрегату, можна відзначити, що тут є підключення до мережі змінного струму з трьома фазами (380 В) з нейтраллю, яка наглухо заземлюється. В розподільній шафі також є освітлювальний трансформатор.
Технічні характеристики верстата наведені у таблиці:

Найменування агрегату



Верстат токарний по дереву СТД-120М



Висота центрів (см)



12



Максимальна довжина деталі, що обробляється в центрах (см)



50



Граничний діаметр обслуговуються заготовок (см)



19



Довжина точіння заготовки по максимуму (см)



45



Оберти при обертанні шпинделя в хвилину



2



Частота (об/хв)



2350/2050



Живить мережу (В/Гц)



380/50



Число електромоторів



один



Номінальна потужність двигуна (Вт)



400



Довжина/ширина/висота агрегату (см)



125/575/55



Вага (кг)



100

Експлуатаційні особливості

Верстат токарний по дереву СТД-120М не відноситься до категорії професійного обладнання, основне його призначення – ознайомлення учнів з азами роботи токаря. До нього пред'являються підвищені заходи безпеки. Щоб забезпечити стійкість обробного інструменту, підстава краще робити сталевим або бетонним. Його висота має бути не менше 60 сантиметрів. Крім того, слід враховувати деякі експлуатаційні особливості:

Заготівля з дерева повинна бути без тріщин і сучків.

Вологість деталі допускається не вище 20 відсотків.

Великі елементи необхідно обробляти на мінімальному швидкісному режимі.

Не рідше ніж один раз на рік або після п'ятисот годин експлуатації потрібно змащувати рухомі елементи, перевіряти обладнання на наявність деформації і несправностей.

Перед виконанням ремонтних робіт і обслуговування верстата слід вивчити його будову, а також детально ознайомитися з керівництвом по експлуатації.

Висновок

Розглянутий токарний агрегат призначений для обробки дерев'яних заготовок та свердління отворів. Основне його призначення – домашнє використання, навчання початківців фахівців і школярів. При експлуатації обладнання необхідно дотримуватись обережності і дотримуватися рекомендацій, вказаних в інструкції.
